资源描述

《在线X-Ray机操作规程.docx》由会员分享,可在线阅读,更多相关《在线X-Ray机操作规程.docx(5页珍藏版)》请在第壹文秘上搜索。

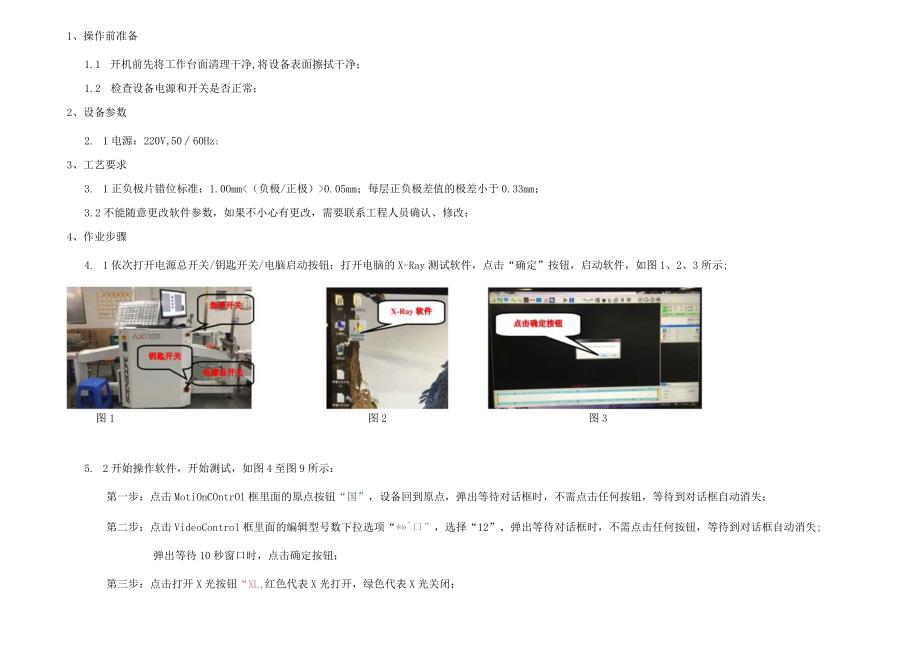

1、1、操作前准备1.1 开机前先将工作台面清理干净,将设备表面擦拭干净;1.2 检查设备电源和开关是否正常;2、设备参数2. 1电源:220V,5060Hz:3、工艺要求3. 1正负极片错位标准:1.0Omm0.05mm;每层正负极差值的极差小于0.33mm;3.2不能随意更改软件参数,如果不小心有更改,需要联系工程人员确认、修改;4、作业步骤4. 1依次打开电源总开关/钥匙开关/电脑启动按钮;打开电脑的X-Ray测试软件,点击“确定”按钮,启动软件,如图1、2、3所示;图1图2图35. 2开始操作软件,开始测试,如图4至图9所示:第一步:点击MotiOnCOntrOl框里面的原点按钮“国”,设

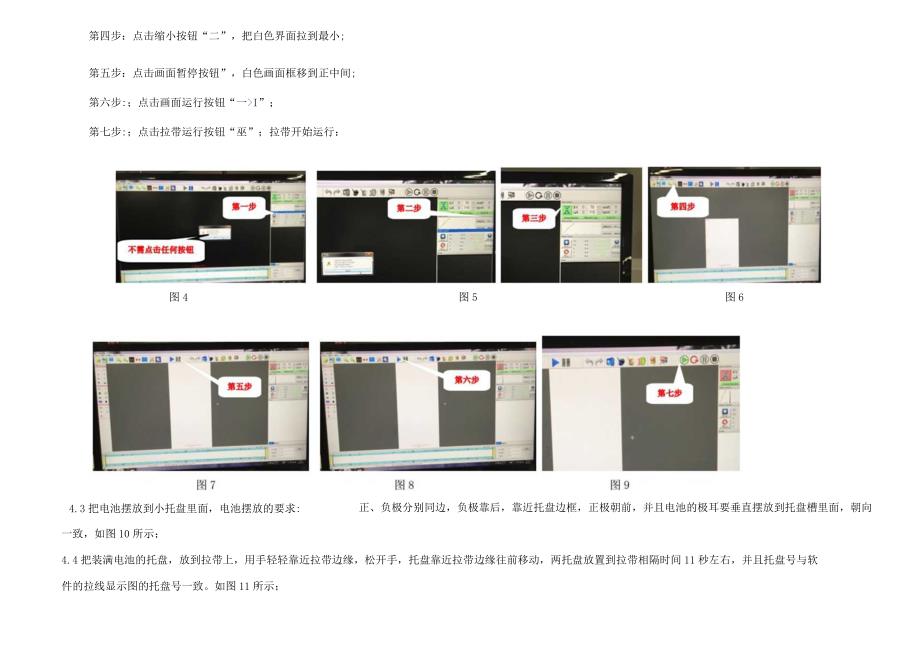

2、备回到原点,弹出等待对话框时,不需点击任何按钮,等待到对话框自动消失;第二步:点击VideoControl框里面的编辑型号数下拉选项“*口”,选择“12”,弹出等待对话框时,不需点击任何按钮,等待到对话框自动消失;弹出等待10秒窗口时,点击确定按钮;第三步:点击打开X光按钮“XL,红色代表X光打开,绿色代表X光关闭;第四步:点击缩小按钮“二”,把白色界面拉到最小;第五步:点击画面暂停按钮”,白色画面框移到正中间;第六步:;点击画面运行按钮“一I”;第七步:;点击拉带运行按钮“巫”;拉带开始运行:图4图5图64.3把电池摆放到小托盘里面,电池摆放的要求:正、负极分别同边,负极靠后,靠近托盘边框,

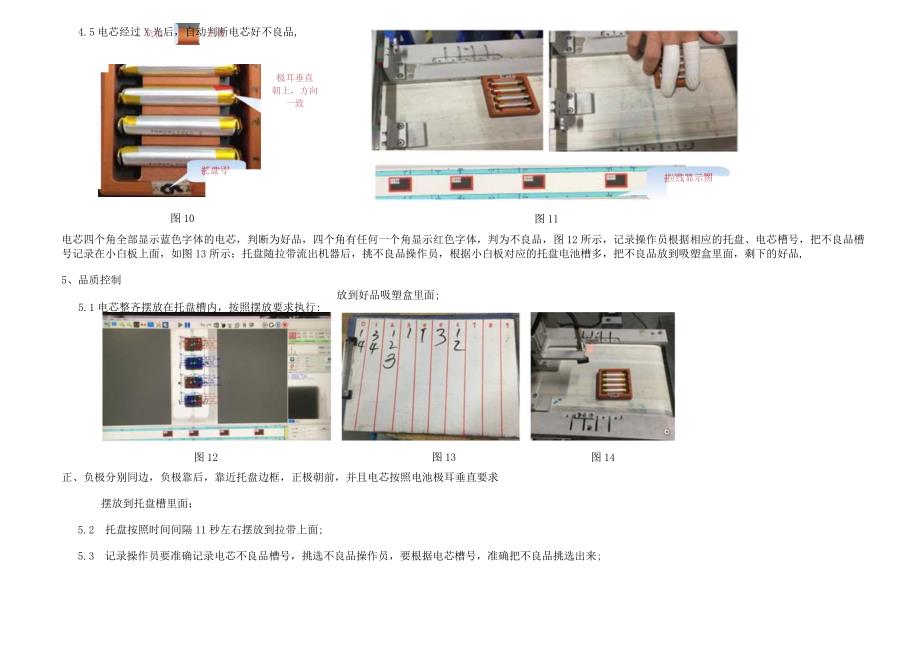

3、正极朝前,并且电池的极耳要垂直摆放到托盘槽里面,朝向一致,如图10所示;4.4把装满电池的托盘,放到拉带上,用手轻轻靠近拉带边缘,松开手,托盘靠近拉带边缘往前移动,两托盘放置到拉带相隔时间11秒左右,并且托盘号与软件的拉线显示图的托盘号一致。如图11所示;正极托盘号图10极耳垂直 朝上,方向 一致负极拉线显示图图114.5电芯经过X光后,自动判断电芯好不良品,电芯四个角全部显示蓝色字体的电芯,判断为好品,四个角有任何一个角显示红色字体,判为不良品,图12所示,记录操作员根据相应的托盘、电芯槽号,把不良品槽号记录在小白板上面,如图13所示;托盘随拉带流出机器后,挑不良品操作员,根据小白板对应的托

4、盘电池槽多,把不良品放到吸塑盒里面,剩下的好品,图12放到好品吸塑盒里面;图13图145、品质控制5.1电芯整齐摆放在托盘槽内,按照摆放要求执行:正、负极分别同边,负极靠后,靠近托盘边框,正极朝前,并且电芯按照电池极耳垂直要求摆放到托盘槽里面;5.2 托盘按照时间间隔11秒左右摆放到拉带上面;5.3 记录操作员要准确记录电芯不良品槽号,挑选不良品操作员,要根据电芯槽号,准确把不良品挑选出来;5. 3正负极错位规格:1.OOmm0.05mm;每层正负极差值的极差小于0.33mm;5.4判断错位好坏的方法:图像中黑色部分为正极,灰色部分为负极,灰白色为隔离膜,根据正负极错位规格判断,负极包住正极为

5、良品,否则为不良品;如图12、13所示;5.5机器设置的判断参数如图17所示,不允许随意更改;5.6检查完后的电芯整齐摆放在吸塑盒里面;图175.7不允许用手或者其它物品一直压着犍盘回车键;图15图166、注意事项6.1 每开班前必须对设备及工作台面进行清洁;6.2 仪器的导航摄像头调整好后请勿擅自调整、撞击导致图像发生扭曲;6.3 严禁用尖利物划伤铅玻璃表面或用重物撞击破坏,严禁用手去触摸X光管被玻璃;6.4 X光开启前需检查电流和电压设定值,特别注意电流设定值必须比电压设定值要小;6.5 测试过程中,“X”键显示为红色,此时严禁强行拆开机器门;7、安全控制7.1 严格按照Wl操作步骤完成所有动作;7.2 停止工作时,把X光关闭;7.3 X射线对人体有害,在X射线发生时,禁止任何人体的任何部位进入X射线区;X射线发射口采用钺玻璃制造,属有害物质,请勿触摸;7.5 X射线发生器和检查室内壁采用铅材料,属于有毒物质,请勿触摸8、表单保养记录表
