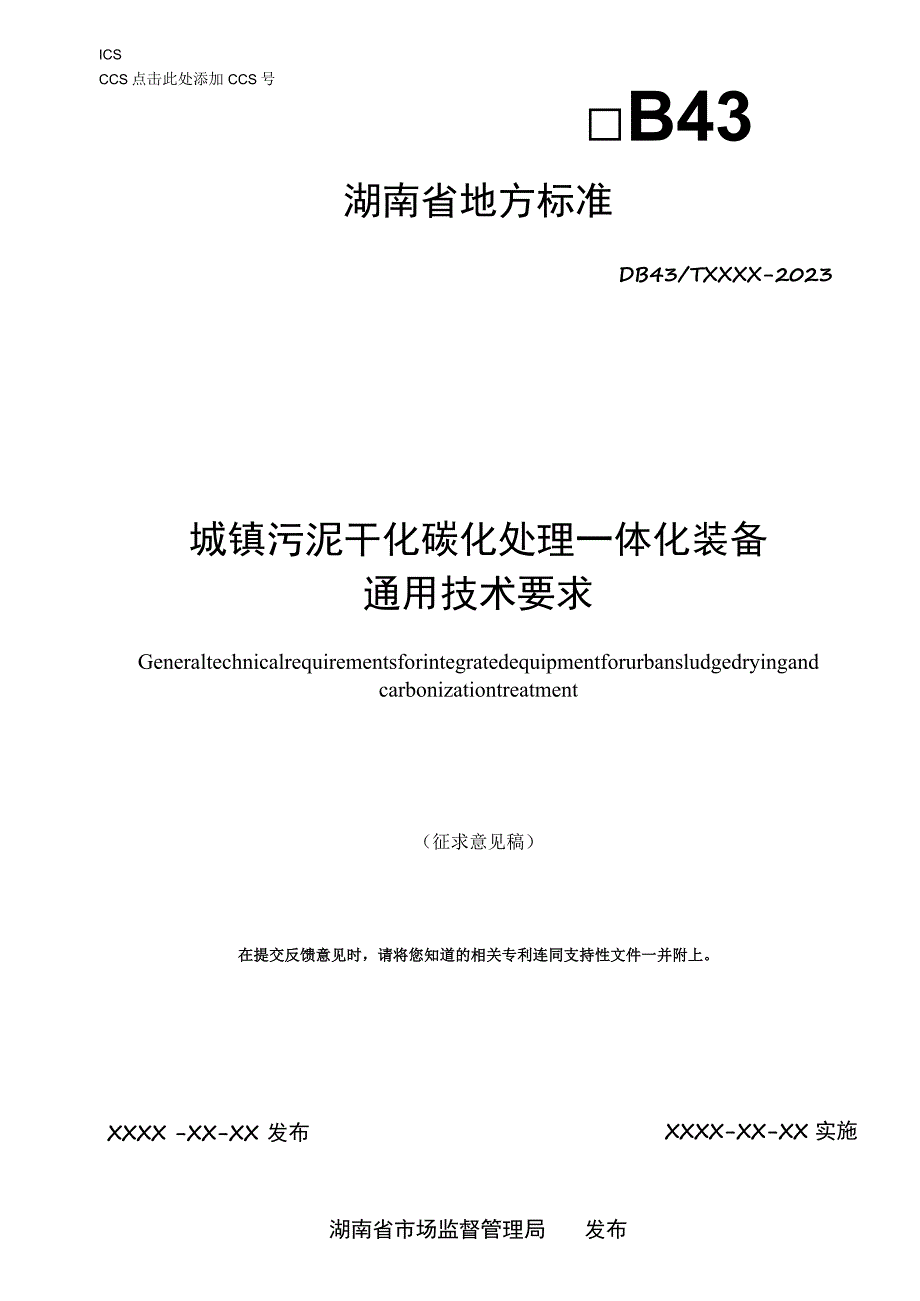

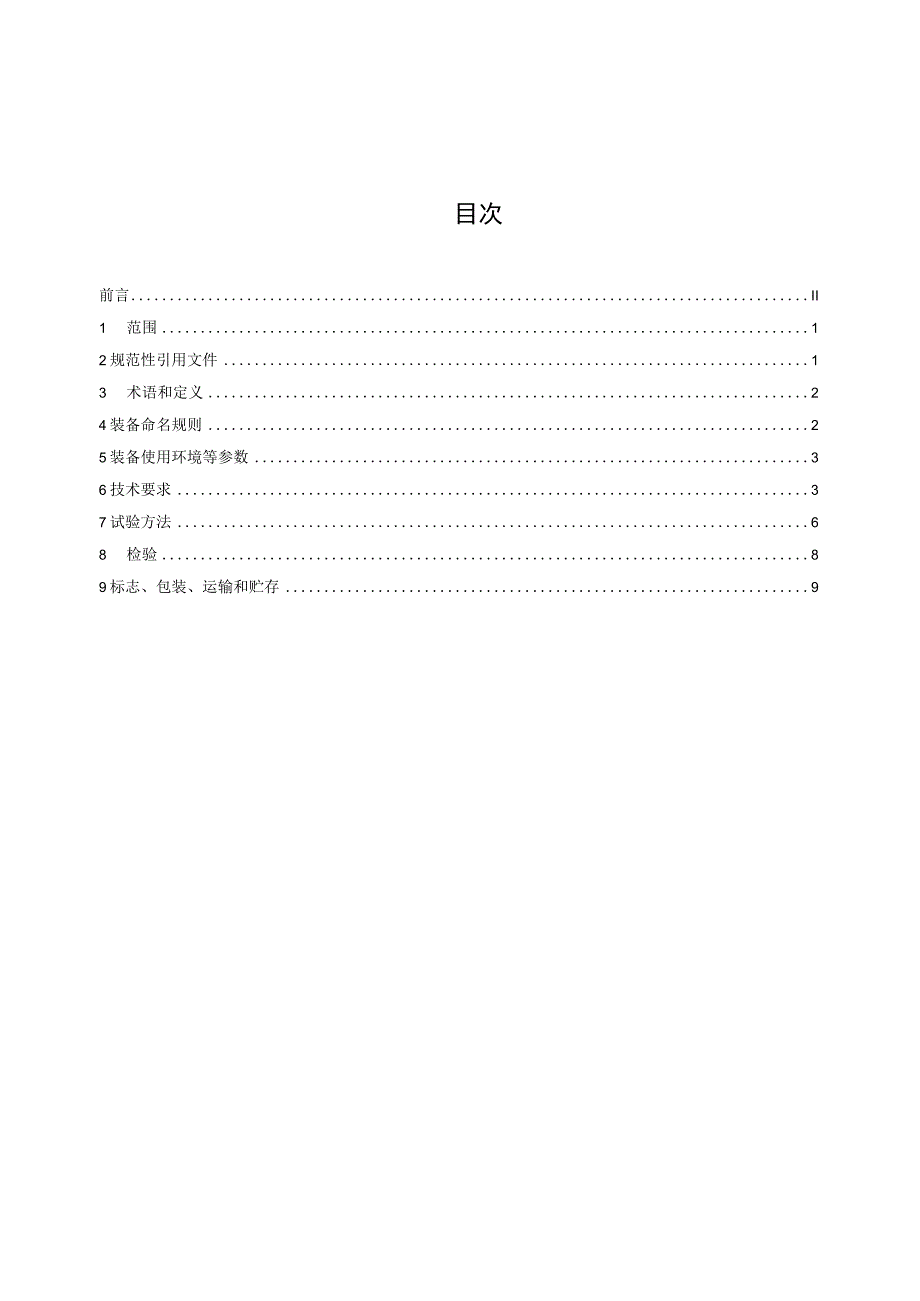

1、ICSCCS点击此处添加CCS号B43湖南省地方标准DB43/TXXXX-2023城镇污泥干化碳化处理一体化装备通用技术要求Generaltechnicalrequirementsforintegratedequipmentforurbansludgedryingandcarbonizationtreatment（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX -XX-XX 发布XXXX-XX-XX实施湖南省市场监督管理局发布目次前言II1范围12规范性引用文件13术语和定义24装备命名规则25装备使用环境等参数36技术要求37试验方法68检验89标志、包装

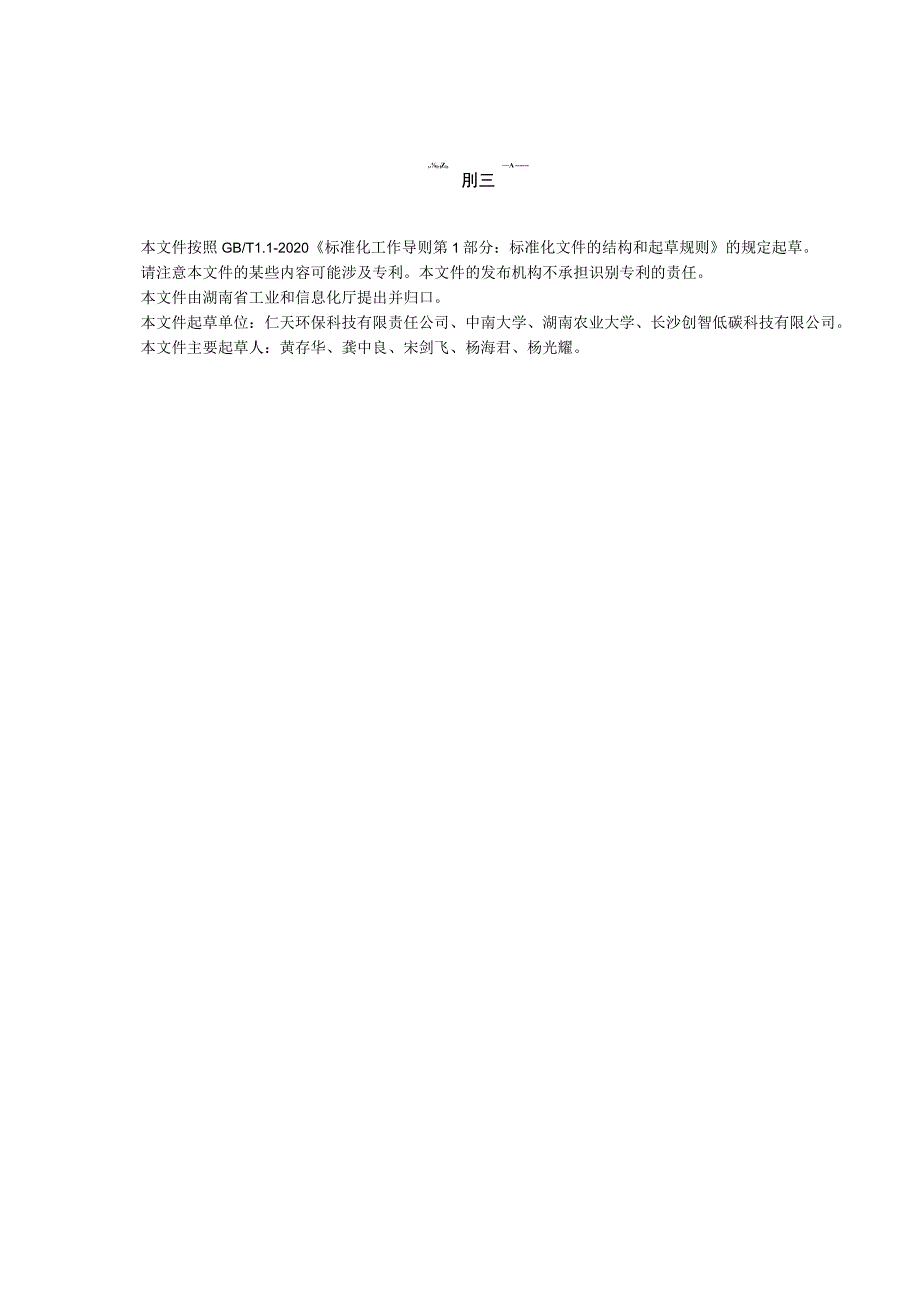

2、、运输和贮存9,.l.lZl,A刖三本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由湖南省工业和信息化厅提出并归口。本文件起草单位：仁天环保科技有限责任公司、中南大学、湖南农业大学、长沙创智低碳科技有限公司。本文件主要起草人：黄存华、龚中良、宋剑飞、杨海君、杨光耀。城镇污泥干化碳化处理一体化装备通用技术要求1范围本文件规定了城镇污泥干化碳化处理一体化装备的术语和定义、装备命名规则、装备使用环境等参数、技术要求、试验方法、检验及标志、包装、运输和贮存。本文件适用于干化
3、碳化处理含水率不大于85%的城镇污水厂污泥的一体化装备。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB567爆破片安全装置GB2894安全标志及其使用导则GB/T4208外壳防护等级（IP代码）GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件GB6388运输包装收发货标志GB/T7251.1低压成套开关设备和控制设备第1部分：总则GB/T8196机械安全防护装置固定式和活动式防护装置的设计与
4、制造一般要求GB8978污水综合排放标准GB/T9174一般货物运输包装通用技术条件GB/T9969工业产品使用说明书总则GB12348工业企业厂界环境噪声排放标准GB/T13306标牌GB/T13384机电产品包装通用技术条件GB14554恶臭污染物排放标准GB/T16471运输包装件尺寸与质量界限GB18485生活垃圾焚烧污染控制标准GB18918城镇污水处理厂污染物排放标准GB/T19229燃煤烟气脱硫设备第1部分：燃煤烟气湿法脱硫设备GB19517国家电气设备安全技术规范GB/T19804焊接结构的一般尺寸公差和形位公差GB50019工业建筑供暖通风与空气调节设计规范GB50054低压
5、配电设计规范GB/T50087工业企业噪声设计技术规范GB50093自动化仪表工程施工及质量验收规范GB50211工业炉砌筑工程施工与验收规范GB50231机械设备安装工程施工及验收通用规范GB50243通风与空调工程施工质量验收规范JB/T5943工程机械焊接件通用技术条件JB/T12537湿法烟气脱硫装置专用设备吸收塔JB/T14092集成式模块化污水处理设备JB/T14103一体化生活污水处理设备JB/T5000.12重型机械通用技术条件第12部分：涂装CJ/T221城市污水处理厂污泥检验方法3术语和定义GB50093、GB5021kGB/T5226.1、CJ/T221界定的术语和定义适
6、用于本文件。城镇污泥干化碳化处理一体化装备IntegratedequipmentforurbarsIudgedryingandcarbonizationtreatment通过装备功能整合、机电设备耦合、智能控制实现城镇污泥干化碳化处理的系统集成装备。包括污泥进料单元、供热单元、传动单元、干化单元、碳化单元、智能控制单元、电气单元、碳化泥收集及处理单元、废气收集及处理单元、废水收集及处理单元、噪声控制单元等。注：以下简称一体化装备。干化单元Dryingunit完成污泥干化处理的装置。碳化单元Carbonizationunit完成污泥碳化处理的装置。4装备命名规则装备命名表示方法如图1所示:UrN
7、-GTY-XXX日处理能力，单位：（t）干化碳化一体化污泥缩写图1装备命名方法示例：WN-GTY-100T,表示含水率不大于85%的城镇污泥经过干化碳化处理至含水率10%的日处理能力为100t的一体化装备。5装备使用环境等参数装备使用环境等参数见表1。表1装备使用环境等参数一览表工作环境温度-20C55环境相对湿度30%85%大气压力86kPa106kPa海拔高度不大于IOoOm供电电源AC380V5%V50Hz2%Hz场地通风室内通风散热条件良好6技术要求h1一般要求6.1.1设计要求6.1,1.1一体化装备设计使用寿命不宜低于15年。6.1.1.2 一体化装备应设计有5%10%冗余能力。6
8、.1.1.3 体化装备运行时表面温度应不高于50o6.1.1.4 一体化装备应设计自动运行控制功能。6.1.2材料要求6.1.2.1体化装备宜采用绿色环保的材料。6.1,2.2一体化装备干化单元和碳化单元应采用耐高温、耐腐蚀的材料。6.1,3场地要求6.1.3.1体化装备应在室内使用。6.1,3.2场地应留有运输通道和消防通道，符合安全、防火、通风、运行维护等设计规范的要求，并满足起吊等设施的作业条件。6.1,3.3场地基础承重应可靠，不下沉。6.1,3.4场地应留有足够的安装和检修空间。6.1.4安全要求6.1,4.1一体化装备的旋转、运动部位应按照GB/T8196的规定加装防护装置。6.1
9、.4.2一体化装备的高温、高空等危险部位应按照GB2894的规定设置安全警示标志。6.1,4.3一体化装备应按照GB567的规定设置防爆设施。6.1.4.4电机、风机以及各种电气设备的金属外壳应接地，接地电阻应小于4Q,并设置明显的接地木小志。6.1.4.5一体化装备的内部检修应强制通风，通风换气次数为5次/h10次hA3碳化泥的基本控制指标要求碳化泥的基本控制指标及限值应符合表2的要求。表2碳化泥基本控制指标及限值控制指标限值理化指标含水率/%10碳化率/%五30PH510粒径mmW5生物学指标粪大肠菌群菌值0.01细菌总数/（MPNkg碳化泥）95蠕虫卵死亡率/%95污染物指标总镉/（mg
10、kg碳化泥）10总汞/（mgkg碳化泥）5总铅/（mgkg碳化泥）100总珞/（mgkg碳化泥）200总碑/（mgkg碳化泥）60总银/（mgkg碳化泥）80总硼/（mgkg碳化泥）80总锌/（mgkg碳化泥）1000总铜/（mgkg碳化泥）800矿物油/（mgkg碳化泥）1000挥发酚/（mgkg碳化泥）20总制化物/（mgkg碳化泥）10可吸附有机卤化物（AOX）（以CI计）/（mgkg碳化泥）300多氯联苯/（mgkg碳化泥）0.2接上表控制指标限值其他指标烧失量/%25放射性核素Ibu1.0；LW1.063外观6.3.1一体化装备的明显部位应固定耐久性产品铭牌。6.3.2一体化装备外观
11、应平整光洁，无明显凹凸疤痕、无破损裂纹、无锈蚀。6.3.3一体化装备电气布线应符合GB50054的规定。6.3.4一体化装备的涂装应符合JB/ZQ5000.12的规定。6A污泥进料单元6.4.1污泥进料量应根据污泥的有机物含量及含水率、碳化泥的碳化率及含水率自动调节。6.4.2污泥进料单元应按7.8的要求进行单机空载运行试验，试验合格后方可投料运行。hS供热单元6.5.1供热单元的负荷应自动调节。6.5.2供热单元应具备防爆功能。6.5.3供热单元应按7.8的要求进行单机空载运行试验。h6传动单元6.6.1传动单元应能适应装备运行中重载、动载、热变形等工况。6.6.2传动单元应按7.8的要求进
12、行单机空载运行试验。6，干化单元6.7.1干化单元的一般尺寸公差和形位公差应符合GB/T19804的规定。6.7.2干化单元应设置温控检测、流量控制装置。6.7.3干化单元应按7.8的要求进行单机空载运行试验。AA蹂化单元6.8.1碳化单元的一般尺寸公差和形位公差应符合GB/T19804的规定。6.8.2碳化单元应设置温控检测、流量控制装置。6.8.3碳化单元应设置防爆及安全应急装置。6.8.4碳化单元应按7.8的要求进行单机空载运行试验。6。智能控制单元6.9.1 应根据污泥处理负荷自动调节工艺参数。6.9.2 宜设置可模拟显示物料运行、工艺处理流程、关键控制（过程）参数的系统界面。6.9.
13、3 应采用集中控制，宜配置远程联网控制模块。6.9.4智能控制单元应按7.9的要求进行智能控制单元模拟试验。A1C电气单元6.10.1电气单元设计安全应符合GB19517、GB/T7251.1的规定。6.10.2成套电控柜外壳防护等级应不低于GB/T4208IP55级要求。6.10.3电气设备应设有过载、过压、欠压、短路、缺相等保护及报警装置。611碳化泥收集及处理单元6.11.1 碳化泥收集及处理单元应具有连续自动落料功能，并设置堵料检测报警装置。6.11.2 碳化泥收集及处理单元内部应密封。6.11.3 碳化泥收集及处理单元宜设置采样孔。6.11.4 碳化泥收集及处理单元应按7.8的要求进
14、行单机空载运行试验。AM废气收集及处理单元6.12.1 废气收集及处理单元应设置符合GB/T19229、JB/T12537规定的自动/手动调节机构、温度、动压、流量检测试验装置、取样装置、观察孔和检查口。6.12.2 废气收集及处理单元的系统管路应做气压试验，不得泄露。6.12.3 废气收集及处理单元应按7.8的要求进行单机空载运行试验。6.12.4 经废气收集及处理单元处理后的废气应符合GB18485、GB14554的规定。A11废水收集及处理单元6.13.1 废水收集及处理单元应符合JB/T14103、JB/T14092的规定。6.13.2 废水收集及处理单元的系统管路应进行水压试验，不得出现渗漏和异常变形。6.13.3 废水收集及处理单元应按7.8的要求进行单机空载运行试验。6.13.4 经废水收集及处理单元处理后的废水应符合GB18918、GB8978的规定。AU噪声控制单元工作噪声应符合GB12348、GB/T50087的噪声限值的规定。A的空载运行单元单机空载运行和单元联机空载运行应符合GB50243、GB50093、GB50231的规定。7试验方法71材料检查一体化装备的材料检查依据产品合格证。75外观检查一体化装备的外观采
