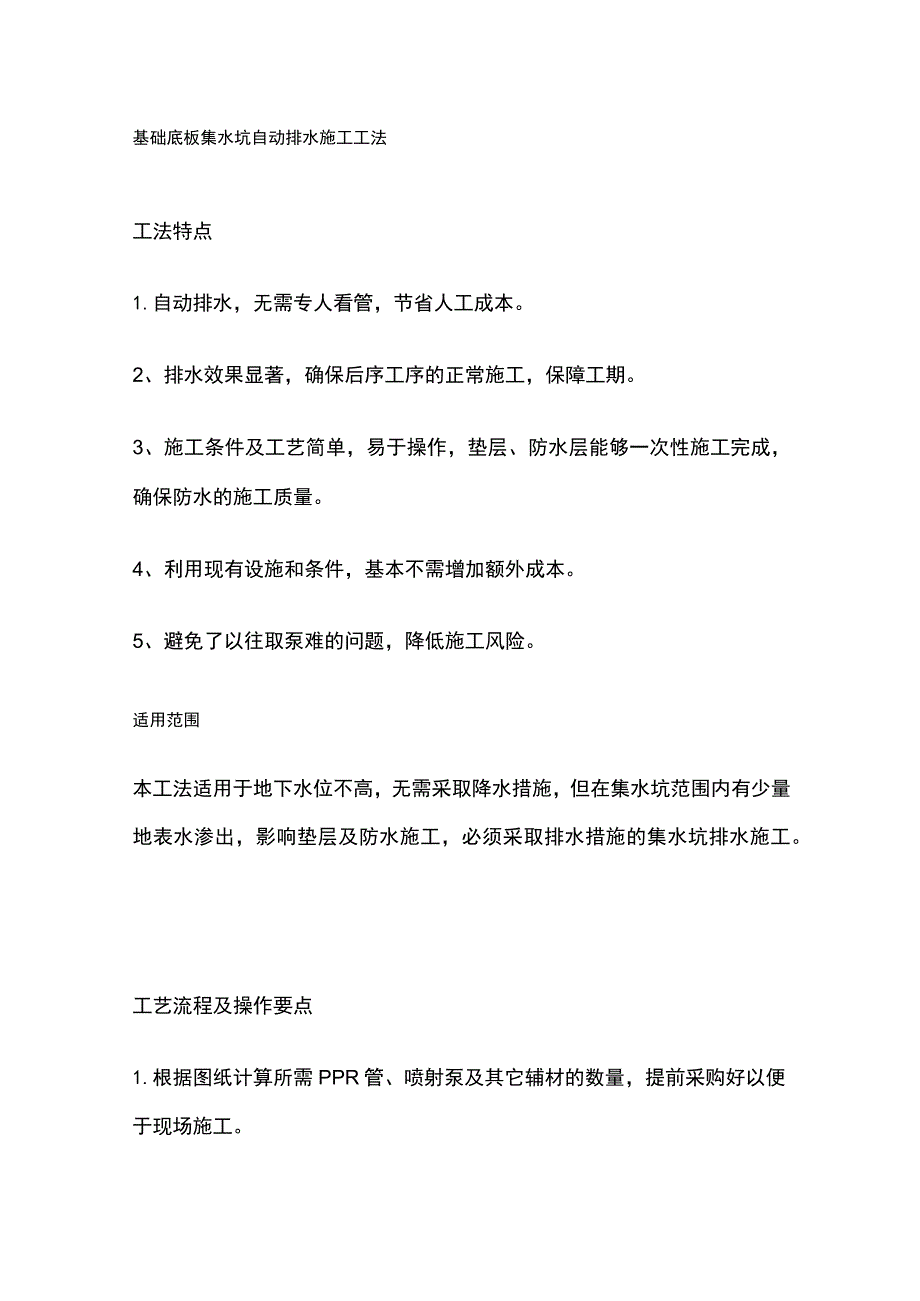

基础底板集水坑自动排水施工工法.docx_第1页
第1页 / 共3页

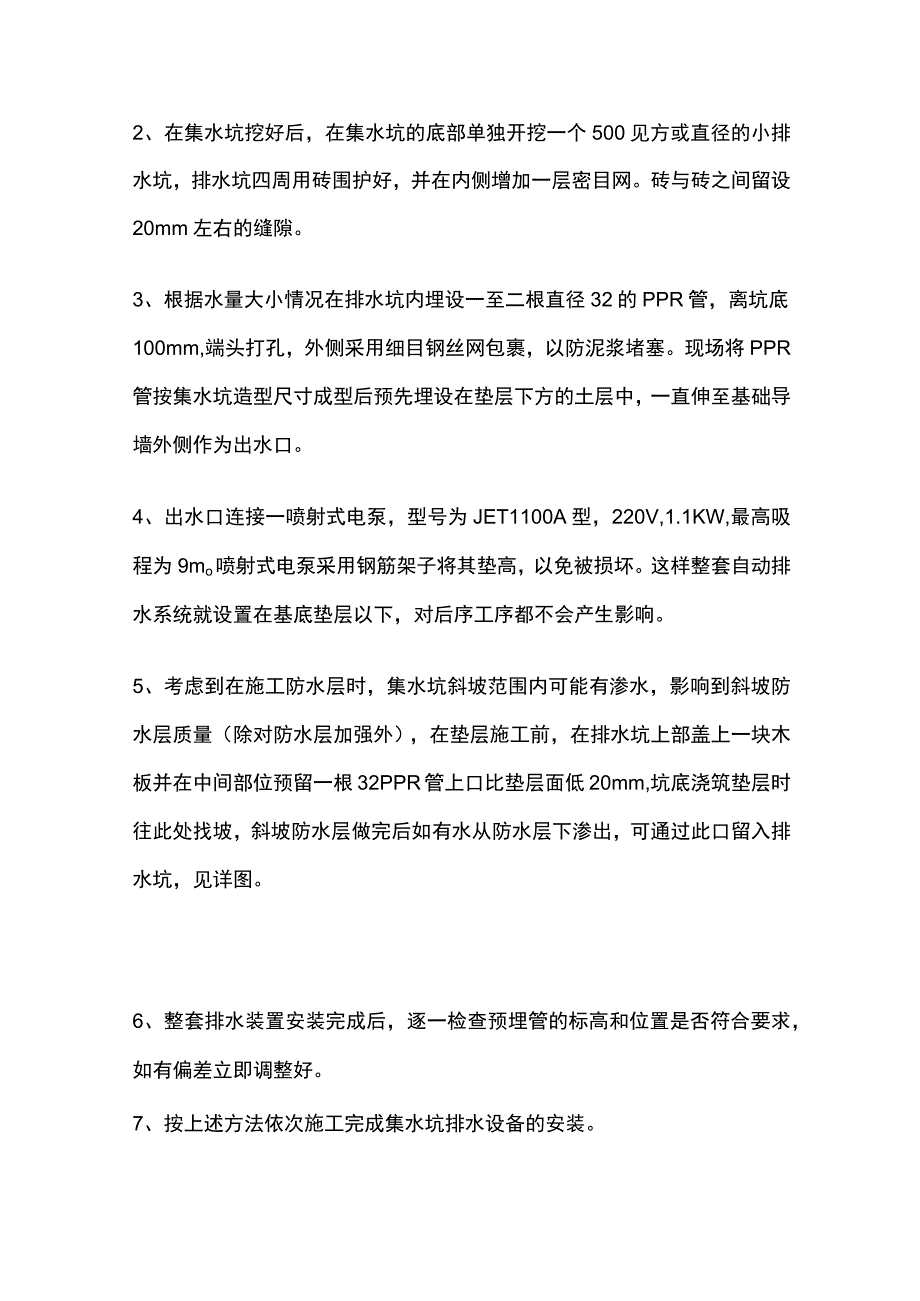

基础底板集水坑自动排水施工工法.docx_第2页
第2页 / 共3页

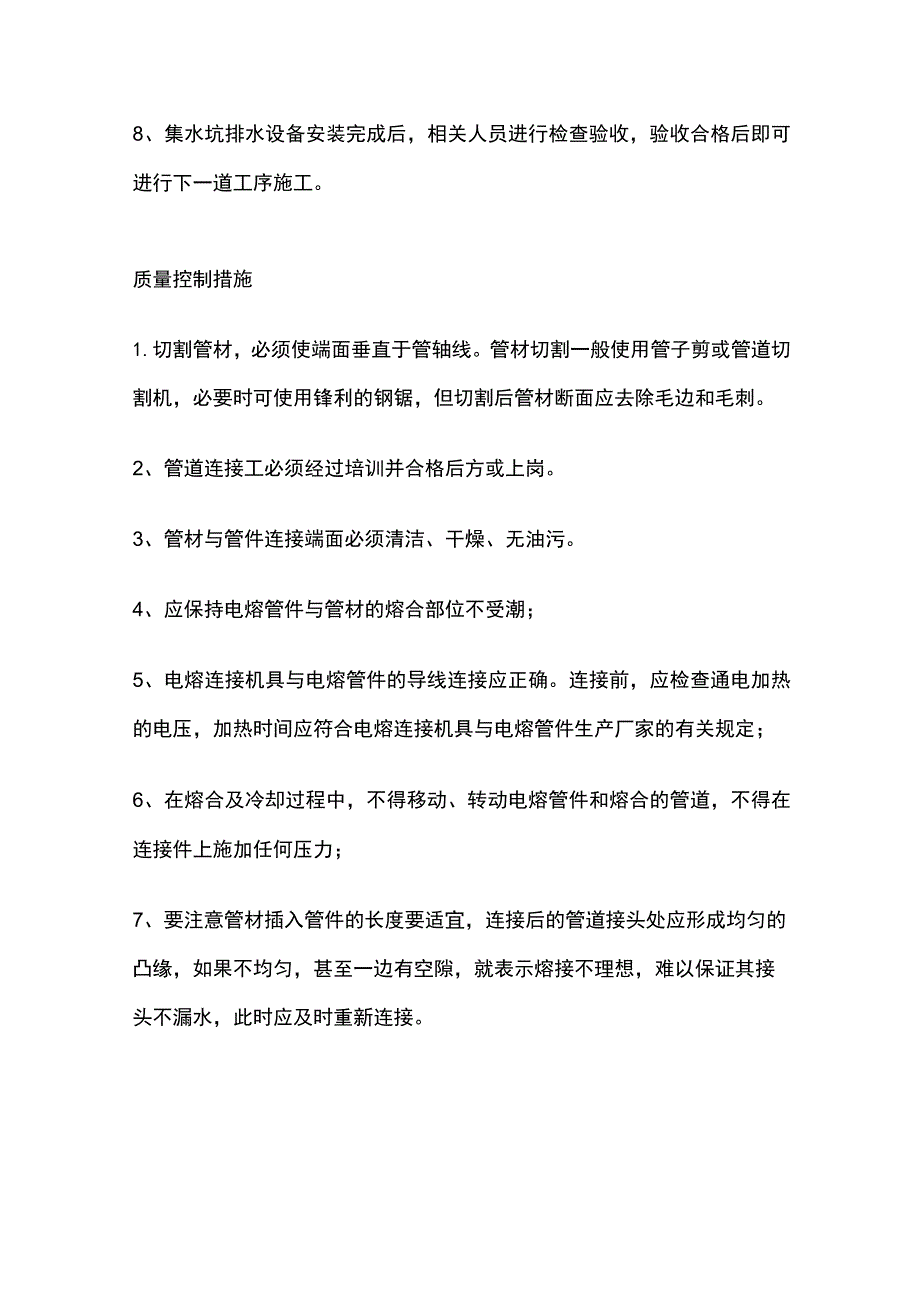

基础底板集水坑自动排水施工工法.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《基础底板集水坑自动排水施工工法.docx》由会员分享,可在线阅读,更多相关《基础底板集水坑自动排水施工工法.docx(3页珍藏版)》请在第壹文秘上搜索。

1、基础底板集水坑自动排水施工工法工法特点1.自动排水,无需专人看管,节省人工成本。2、排水效果显著,确保后序工序的正常施工,保障工期。3、施工条件及工艺简单,易于操作,垫层、防水层能够一次性施工完成,确保防水的施工质量。4、利用现有设施和条件,基本不需增加额外成本。5、避免了以往取泵难的问题,降低施工风险。适用范围本工法适用于地下水位不高,无需采取降水措施,但在集水坑范围内有少量地表水渗出,影响垫层及防水施工,必须采取排水措施的集水坑排水施工。工艺流程及操作要点1.根据图纸计算所需PPR管、喷射泵及其它辅材的数量,提前采购好以便于现场施工。2、在集水坑挖好后,在集水坑的底部单独开挖一个500见方

2、或直径的小排水坑,排水坑四周用砖围护好,并在内侧增加一层密目网。砖与砖之间留设20mm左右的缝隙。3、根据水量大小情况在排水坑内埋设一至二根直径32的PPR管,离坑底100mm,端头打孔,外侧采用细目钢丝网包裹,以防泥浆堵塞。现场将PPR管按集水坑造型尺寸成型后预先埋设在垫层下方的土层中,一直伸至基础导墙外侧作为出水口。4、出水口连接一喷射式电泵,型号为JET1100A型,220V,1.1KW,最高吸程为9mo喷射式电泵采用钢筋架子将其垫高,以免被损坏。这样整套自动排水系统就设置在基底垫层以下,对后序工序都不会产生影响。5、考虑到在施工防水层时,集水坑斜坡范围内可能有渗水,影响到斜坡防水层质量

3、(除对防水层加强外),在垫层施工前,在排水坑上部盖上一块木板并在中间部位预留一根32PPR管上口比垫层面低20mm,坑底浇筑垫层时往此处找坡,斜坡防水层做完后如有水从防水层下渗出,可通过此口留入排水坑,见详图。6、整套排水装置安装完成后,逐一检查预埋管的标高和位置是否符合要求,如有偏差立即调整好。7、按上述方法依次施工完成集水坑排水设备的安装。8、集水坑排水设备安装完成后,相关人员进行检查验收,验收合格后即可进行下一道工序施工。质量控制措施1.切割管材,必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机,必要时可使用锋利的钢锯,但切割后管材断面应去除毛边和毛刺。2、管道连接工必须经过培训并合格后方或上岗。3、管材与管件连接端面必须清洁、干燥、无油污。4、应保持电熔管件与管材的熔合部位不受潮;5、电熔连接机具与电熔管件的导线连接应正确。连接前,应检查通电加热的电压,加热时间应符合电熔连接机具与电熔管件生产厂家的有关规定;6、在熔合及冷却过程中,不得移动、转动电熔管件和熔合的管道,不得在连接件上施加任何压力;7、要注意管材插入管件的长度要适宜,连接后的管道接头处应形成均匀的凸缘,如果不均匀,甚至一边有空隙,就表示熔接不理想,难以保证其接头不漏水,此时应及时重新连接。
