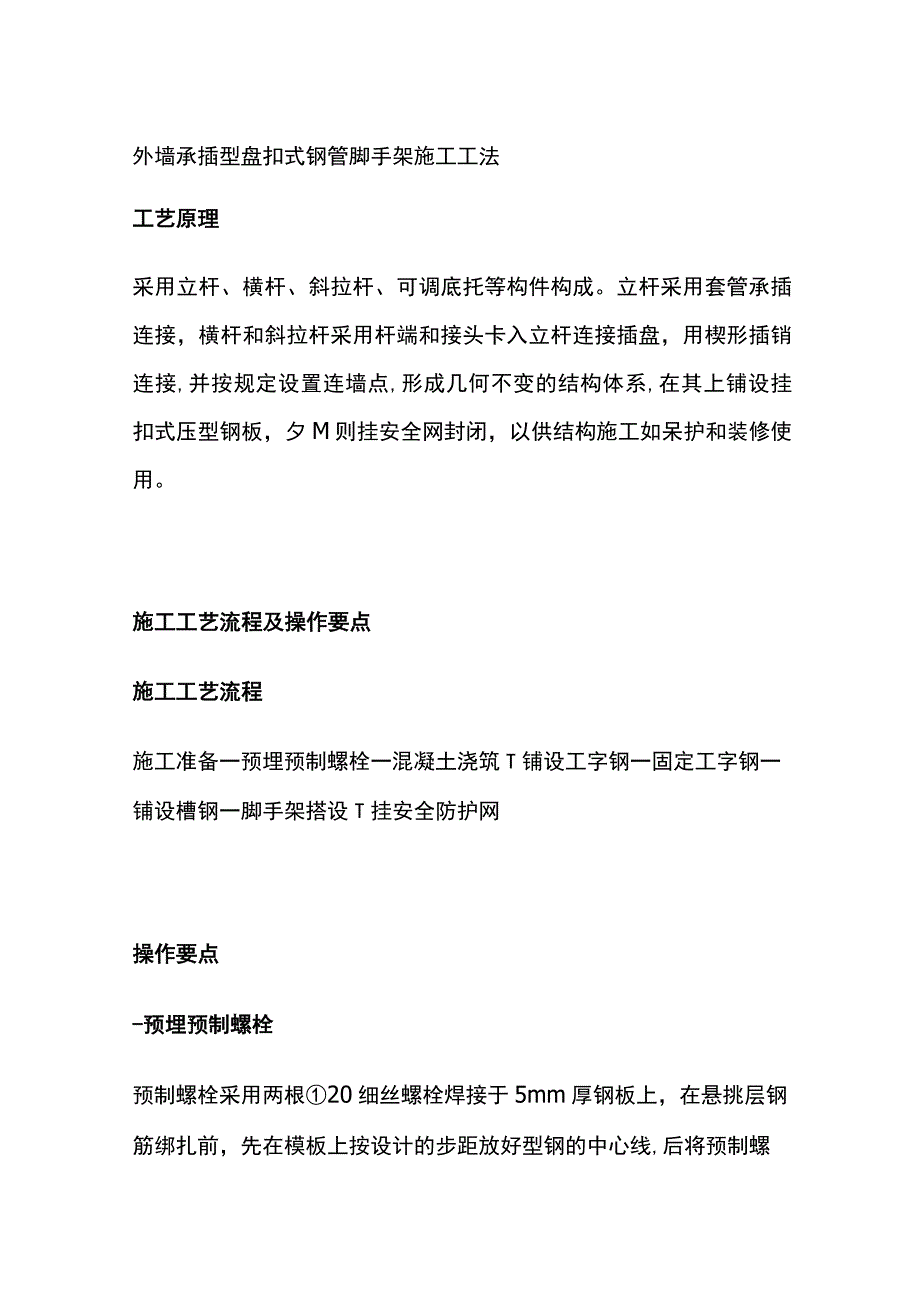

1、外墙承插型盘扣式钢管脚手架施工工法工艺原理采用立杆、横杆、斜拉杆、可调底托等构件构成。立杆采用套管承插连接，横杆和斜拉杆采用杆端和接头卡入立杆连接插盘，用楔形插销连接,并按规定设置连墙点,形成几何不变的结构体系,在其上铺设挂扣式压型钢板，夕M则挂安全网封闭，以供结构施工如呆护和装修使用。施工工艺流程及操作要点施工工艺流程施工准备一预埋预制螺栓一混凝土浇筑T铺设工字钢一固定工字钢一铺设槽钢一脚手架搭设T挂安全防护网操作要点-预埋预制螺栓预制螺栓采用两根20细丝螺栓焊接于5mm厚钢板上，在悬挑层钢筋绑扎前，先在模板上按设计的步距放好型钢的中心线,后将预制螺栓件用铁钉固定在模板上，中心线要在两个螺栓

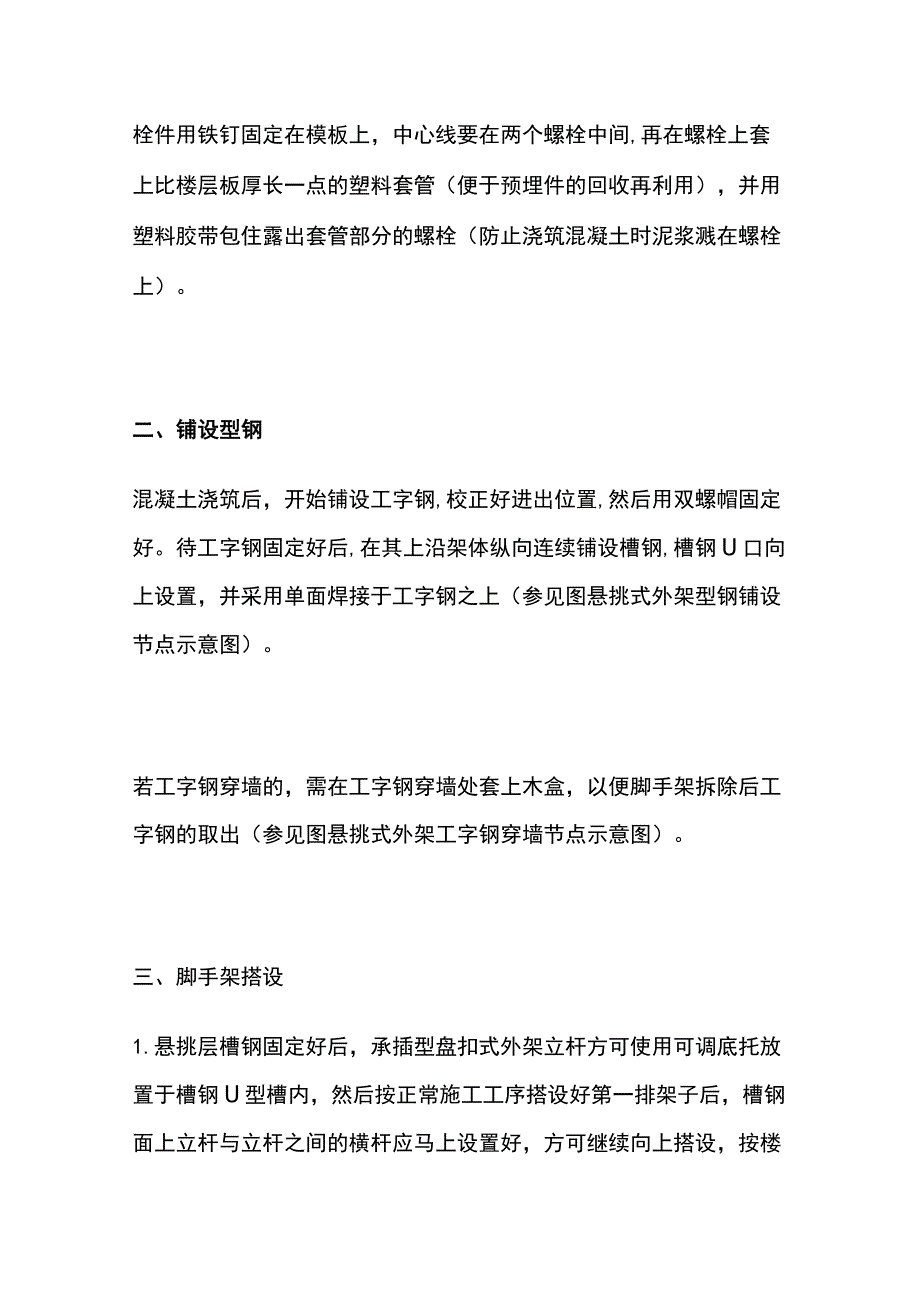

2、中间,再在螺栓上套上比楼层板厚长一点的塑料套管（便于预埋件的回收再利用），并用塑料胶带包住露出套管部分的螺栓（防止浇筑混凝土时泥浆溅在螺栓上）。二、铺设型钢混凝土浇筑后，开始铺设工字钢,校正好进出位置,然后用双螺帽固定好。待工字钢固定好后,在其上沿架体纵向连续铺设槽钢,槽钢U口向上设置，并采用单面焊接于工字钢之上（参见图悬挑式外架型钢铺设节点示意图）。若工字钢穿墙的，需在工字钢穿墙处套上木盒，以便脚手架拆除后工字钢的取出（参见图悬挑式外架工字钢穿墙节点示意图）。三、脚手架搭设1.悬挑层槽钢固定好后，承插型盘扣式外架立杆方可使用可调底托放置于槽钢U型槽内，然后按正常施工工序搭设好第一排架子后，槽

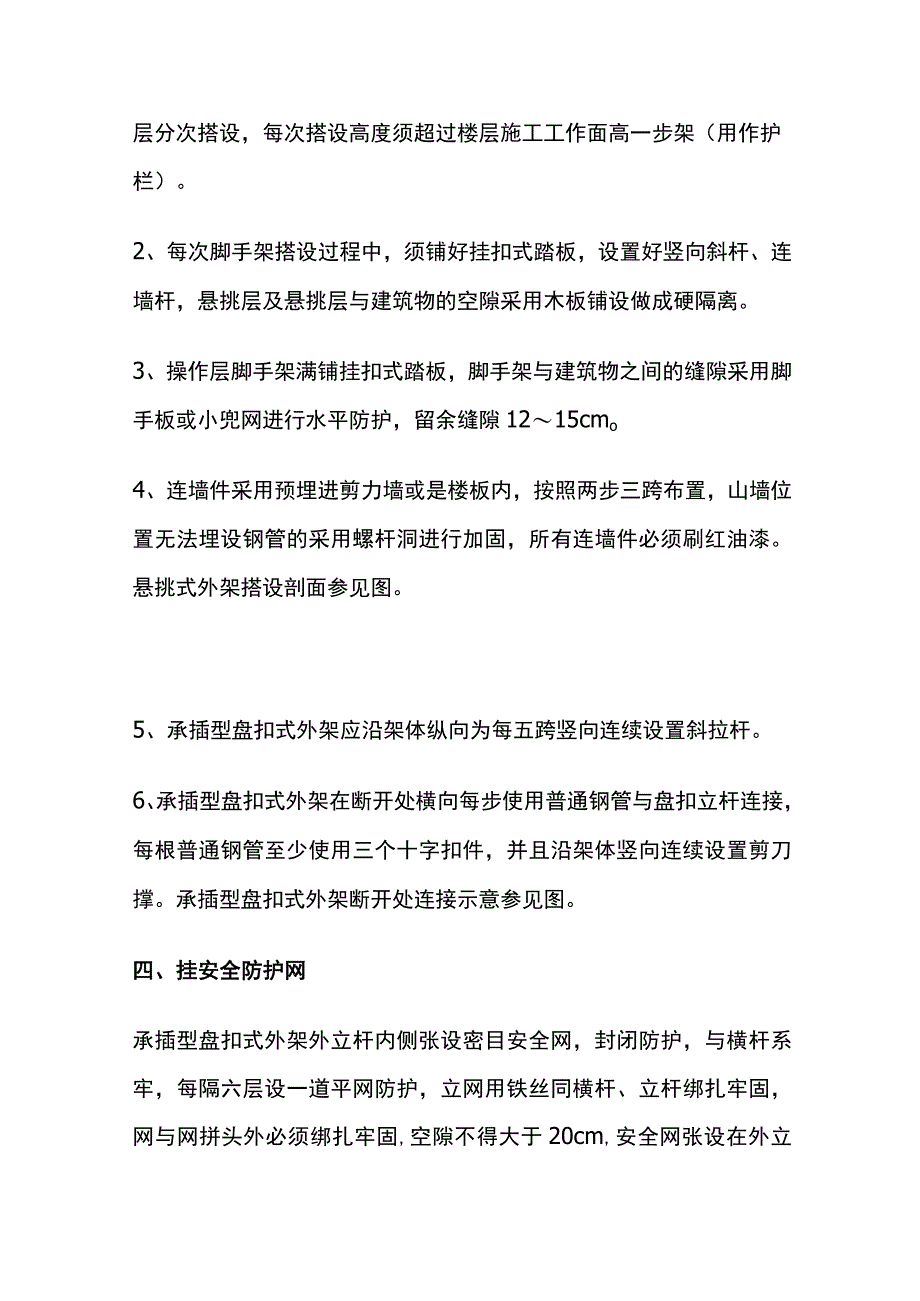

3、钢面上立杆与立杆之间的横杆应马上设置好，方可继续向上搭设，按楼层分次搭设，每次搭设高度须超过楼层施工工作面高一步架（用作护栏）。2、每次脚手架搭设过程中，须铺好挂扣式踏板，设置好竖向斜杆、连墙杆，悬挑层及悬挑层与建筑物的空隙采用木板铺设做成硬隔离。3、操作层脚手架满铺挂扣式踏板，脚手架与建筑物之间的缝隙采用脚手板或小兜网进行水平防护，留余缝隙1215cmo4、连墙件采用预埋进剪力墙或是楼板内，按照两步三跨布置，山墙位置无法埋设钢管的采用螺杆洞进行加固，所有连墙件必须刷红油漆。悬挑式外架搭设剖面参见图。5、承插型盘扣式外架应沿架体纵向为每五跨竖向连续设置斜拉杆。6、承插型盘扣式外架在断开处横向每
4、步使用普通钢管与盘扣立杆连接，每根普通钢管至少使用三个十字扣件，并且沿架体竖向连续设置剪刀撑。承插型盘扣式外架断开处连接示意参见图。四、挂安全防护网承插型盘扣式外架外立杆内侧张设密目安全网，封闭防护，与横杆系牢，每隔六层设一道平网防护，立网用铁丝同横杆、立杆绑扎牢固，网与网拼头外必须绑扎牢固,空隙不得大于20cm,安全网张设在外立杆内侧，张设高度应超过施工面不小于L2m0五.承插型盘扣式外架拆除拆除顺序为：安全网T挡脚板T护身栏杆一挂钩踏板T竖向斜拉杆T横杆一立杆一连墙杆、纵向支撑、剪刀撑。1.承插型盘扣式外架的拆除必须经项目部同意，并由专业负责人对操作工人进行安全技术交底。拆除前应清除脚手架
5、上的杂物。2、承插型盘扣式外架拆除时划分作业区，周围设置围栏或树立警戒标志，地面设专人指挥，严禁非工作人员入内。3、承插型盘扣式外架拆除时高空作业人员必须戴好安全帽，系好安全带,穿软底鞋。4、承插型盘扣式外架拆除时应遵循由上而下、先搭后拆、后搭先拆的原则，先拆除拦板挂钩踏板、剪刀撑、斜撑、横杆，按一步一清原则依次进行，严禁上下同时进行拆除作业。5、连墙件应随脚手架拆除进度逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架，分段拆除高差应不大于2步，如高差大于2步，应增设连墙件加固。6、承插型盘扣式外架拆除时要统一指挥、上下呼应、动作协调，当解开与另一人有关的结扣时应先通知对方，预防坠落。严禁在架体上保留不稳固的杆件。7、在大片脚手架拆除前应先将预留上料平台先行加固，以便拆除后确保其完整、安全、稳定。8、拆下的材料应用绳索栓住下运，严禁抛掷，运至地面的材料按指定地点，随拆随运，分类堆放，当天拆除当天清理干净，拆除过程中，中途不得换人，如需换人时必须将拆除情况交待清楚后，经班长同意方可离开。
