如何降低喷锡后防焊白化.docx

上传人:p** 文档编号:556319 上传时间:2023-11-01 格式:DOCX 页数:26 大小:263.15KB
下载 相关 举报
如何降低喷锡后防焊白化.docx_第1页
第1页 / 共26页
如何降低喷锡后防焊白化.docx_第2页
第2页 / 共26页
如何降低喷锡后防焊白化.docx_第3页
第3页 / 共26页
如何降低喷锡后防焊白化.docx_第4页
第4页 / 共26页
如何降低喷锡后防焊白化.docx_第5页
第5页 / 共26页
如何降低喷锡后防焊白化.docx_第6页
第6页 / 共26页
如何降低喷锡后防焊白化.docx_第7页
第7页 / 共26页
如何降低喷锡后防焊白化.docx_第8页
第8页 / 共26页
如何降低喷锡后防焊白化.docx_第9页
第9页 / 共26页
如何降低喷锡后防焊白化.docx_第10页
第10页 / 共26页
亲,该文档总共26页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《如何降低喷锡后防焊白化.docx》由会员分享,可在线阅读,更多相关《如何降低喷锡后防焊白化.docx(26页珍藏版)》请在第壹文秘上搜索。

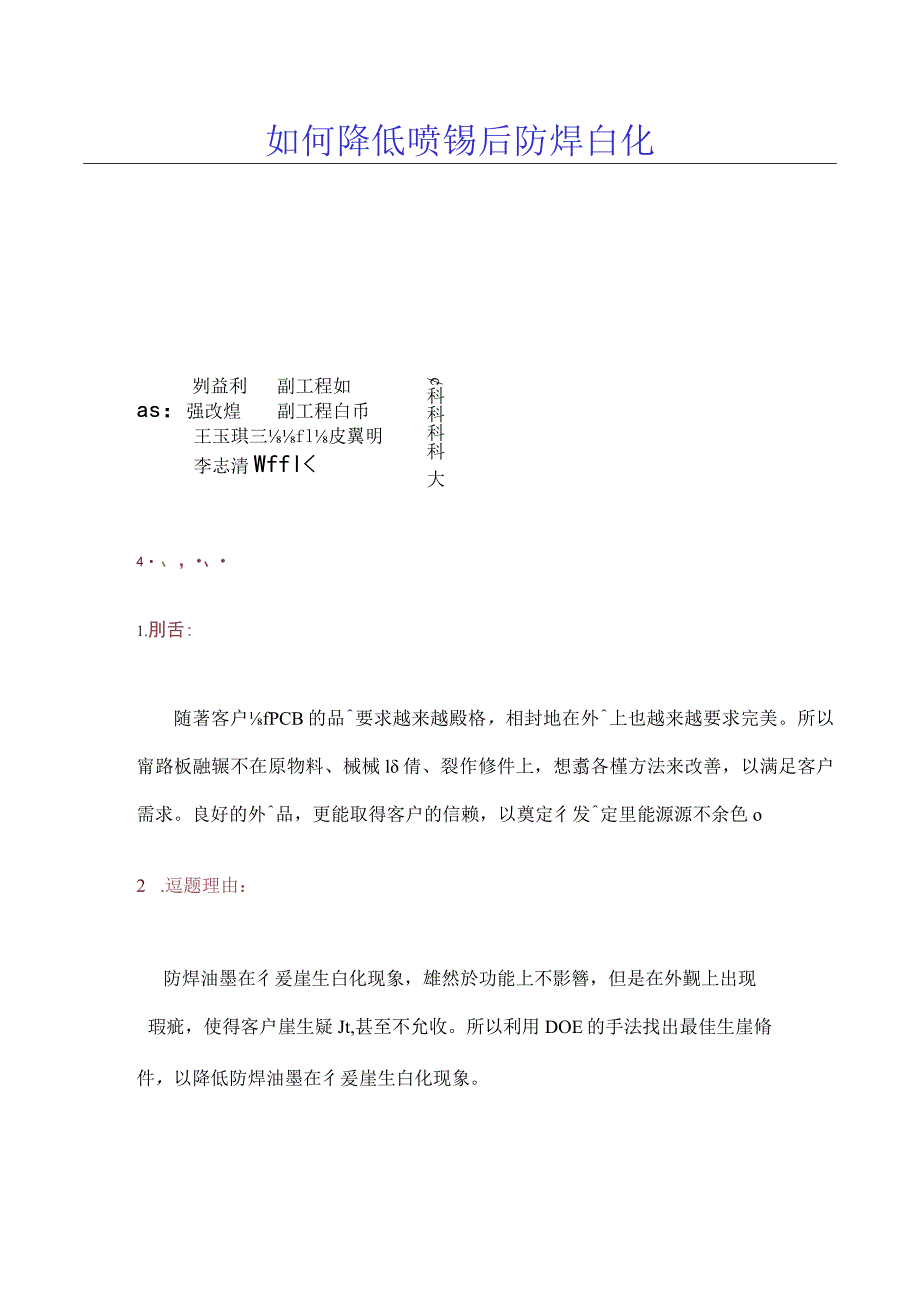

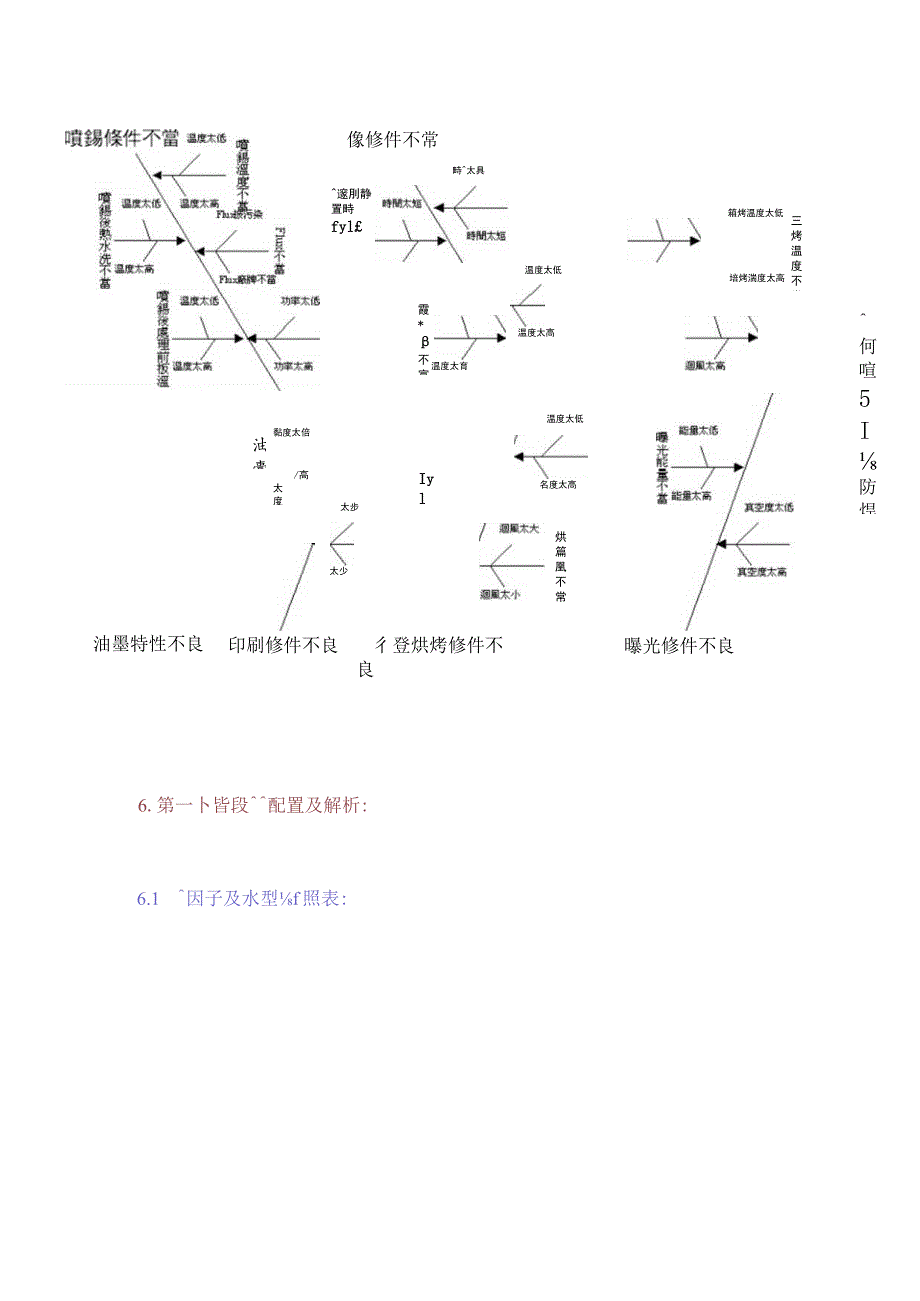

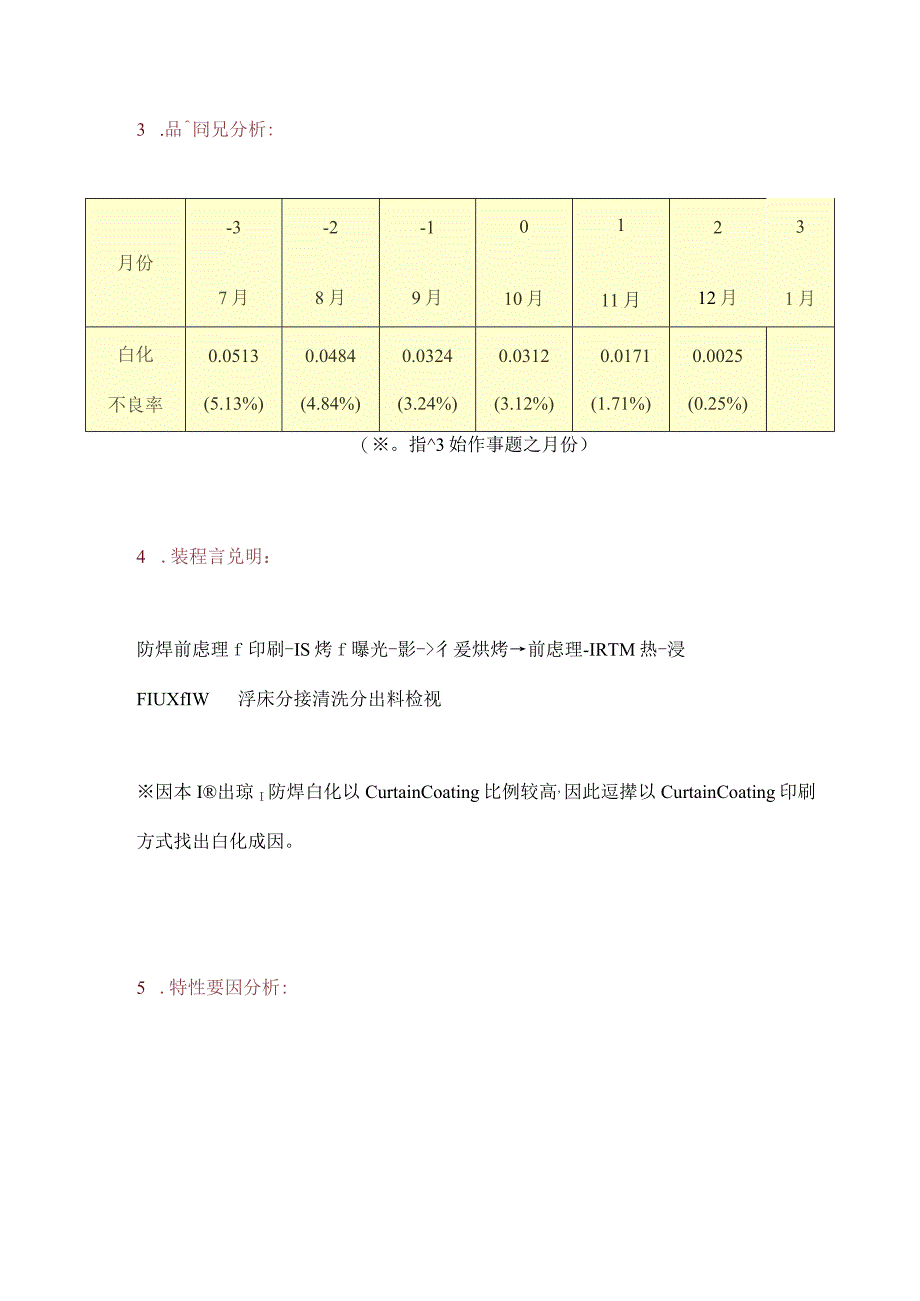

1、如何降低喷锡后防焊白化科科科科 大S9B*刿益利副工程如as:强改煌副工程白币王玉琪三fl皮翼明李志清Wffl彳爰烘烤前虑理-IRTM热-浸FIUXfIW浮床分接清洗分出料检视因本I出琼I防焊白化以CurtainCoating比例较高,因此逗撵以CurtainCoating印刷方式找出白化成因。5 .特性要因分析:邃刖静置畤fylI转熟不常像修件不常油墨特性不良油蠹黏度太倍/高太度黏度不常太步太少畤太具霞*不富温度太育Iyl不常温度太低温度太高温度太低名度太高烘篇凰不常印刷修件不良彳登烘烤修件不良6.第一卜皆段配置及解析:6.1因子及水型f照表:箱烤温度太低培烤湍度太高三烤温度不常曝光修件不良

2、何喧5I防焊白化青,翰因子因子代虢水津一水型二交互作用下墨量AAlA2油墨黏度予局烤温度BCBlClB2C2予烤日寺DDlD2曝光能量像前静置畤FGFlGlF2G2二接烘烤日寺HHlH2接烘烤温度IIl12二迤喷彳爰虑理前板温喷热水洗温度JKJlKlJ2K2二6.2 配置方式及交互作用:621探L2”方式配置6.2.2百H:ACFHBDG-6.3 解析(1)一白化6.3.1 防焊特性白化配置及数撼:FACTORAlBIABFIDIADCACeGHAHIIGDATAROW/COL12345678910111213141531111111111111111421111111222222220311

3、1222211122228411122222222111110512211221122112296122112222112211071222211112222110812222112211112229212121212121212110212121221212121811212212112122121712212212121211212513221122112211221614221122121122112115221211212212120162212112211212216.3.2 防焊特性(1)一白化平均值比较表:FACToRAVE(L2)6.3.3 防焊特性白化燮累数分析:ANOVA:

4、在合的发FACTORSidfIVIFI(%)J110.251110.2538.587555.3571*F251258.7511.4138*C161165.66.77466*K9193.153.16642AB6.2516.252.18751.71889I6.2516.252.18751.74889A1110.350.95729B0.2510.250.08751.34388e2072.85714217.4889St=194t=82.5110634防焊特性(1)白化直嘲:率分析:喷硼复防焊白化懿率柏拉g)J(板西E(曝光能量)C(颈烤温度)K(水洗温度)AB1掇烤温度)A(下墨量)B(油墨黏度)E(

5、熊差值)寅献率55.36%11.41%6.77%3.17%1.75%1.75%0.96%134%17.49%累稹寅献率55.36%66.77%73.54%76.71%78.46%80.21%81.17%82.51%100.00%6.4 解析(2)JE痕6.4.1 防焊特性JE痕配置及数獴:FACTORMQFlKlRibHDATAROW/COL1234567891011121314152111111111111111112111111122222222O3111222211112222O41112222222211111.551221122112211221562211222211221O712

6、2221111222211O81222211221122892121212121212121010212121221221213112122121121221210.5122122121212112127132211221122112218.5142211221211221121152212112122121122.5162212112211212216.4.2防焊特性JE痕平均值比较表:COLFACTORSlAVE(LI)AVE(L2)1A74.390620.755.06252B0.3906253.06252.753AB0.3906252.753.06254C66.015624.93750.

7、8755F26.265621.6254.18756J0.3906253.06252.757H0.3906252.753.0625tkD0.1406252.812539I0.7656253.1252.687510G1.2656253.18752.62511K0.3906252.753.062512CD1.8906252.68753.12513JK1.8906253.252.562514HI0.7656252.68753.12515FG1.8906253.252.56256.4.3防焊特性JE痕燮昊数分析:FACTORsiIDFVIFI(%)A74.39062174.39062144.272741.9483*C66.01562166.01562128.030337.1927*F26.26562126,2656250.9393914,6215*JK1.89062511.8906253.6666660.78076FG1.89062511.8906253.6666660.78076G1.26062511.2656252.4545450.42587K0.39062510.3906250.

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 办公文档 > 解决方案

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
