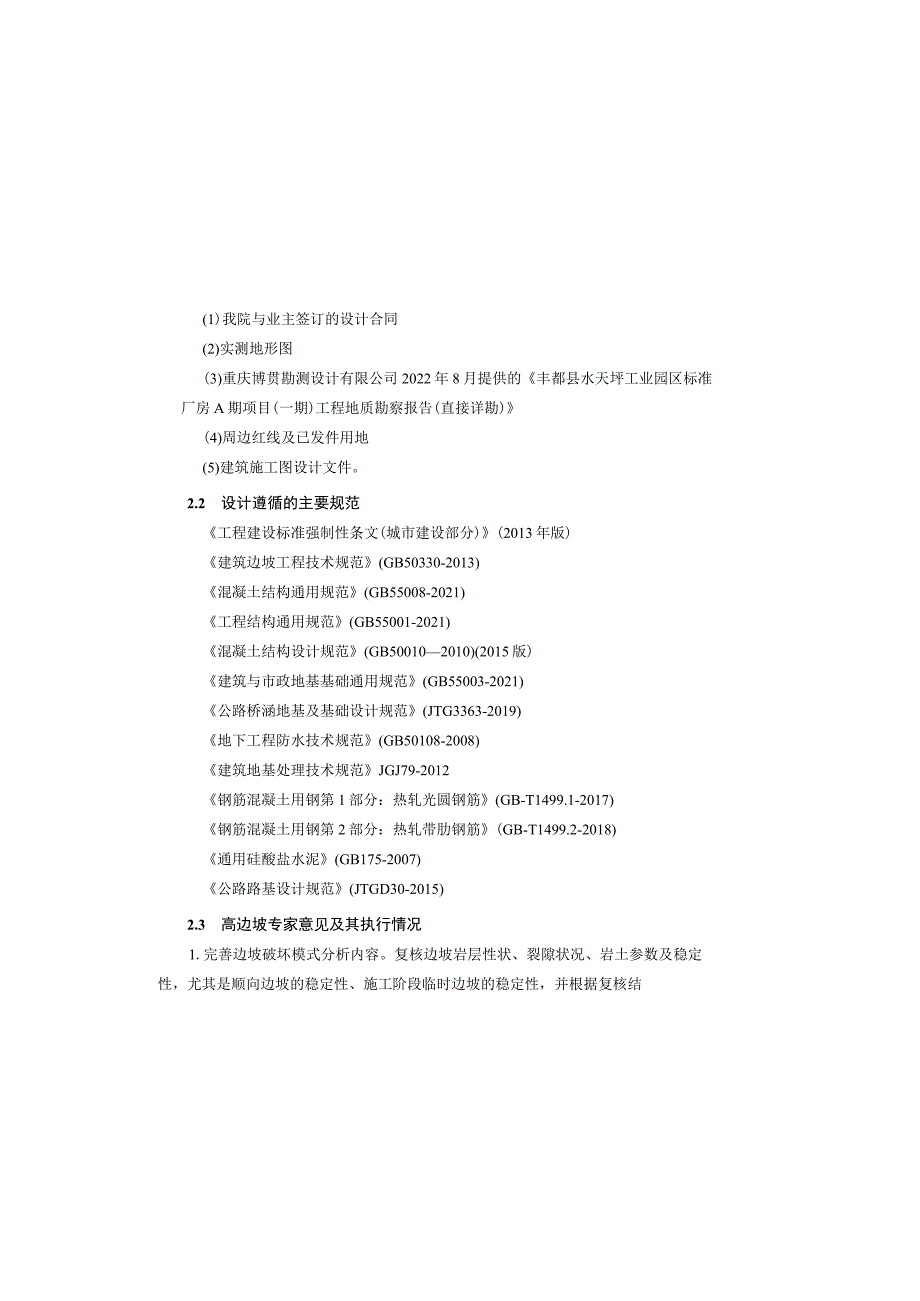

工业园区标准厂房A期项目(一期)地块平场设计说明.docx_第1页
第1页 / 共21页

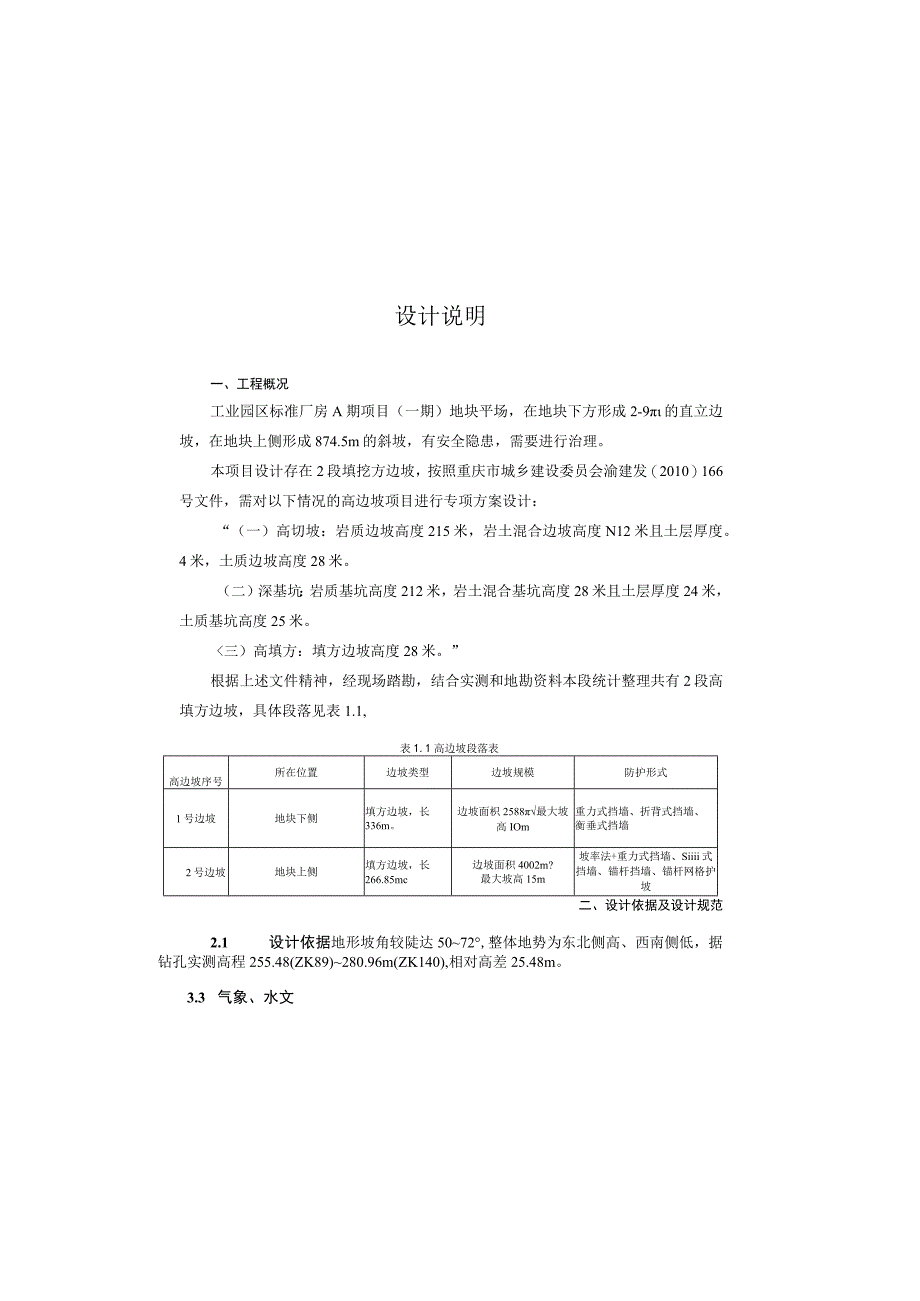

工业园区标准厂房A期项目(一期)地块平场设计说明.docx_第2页
第2页 / 共21页

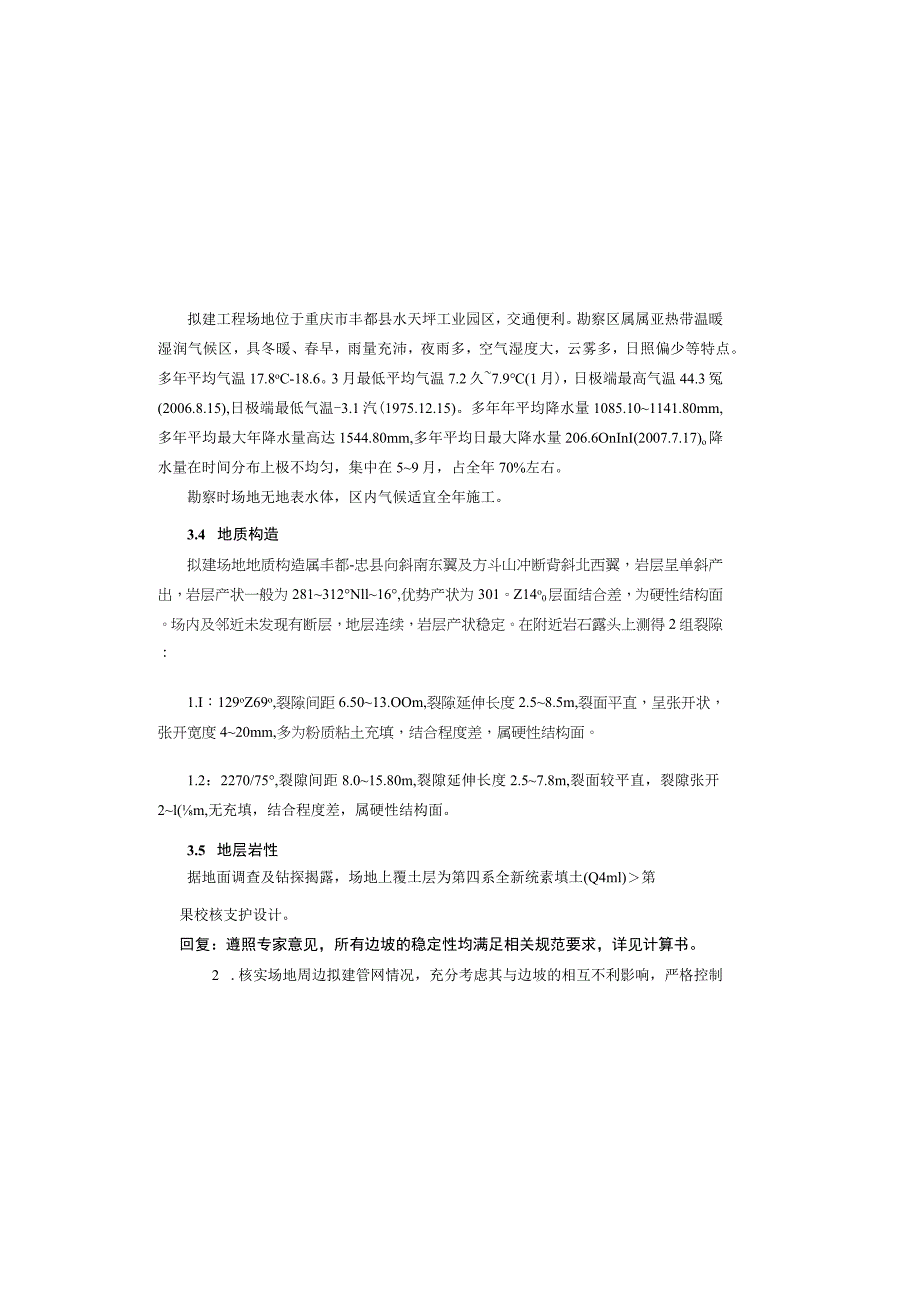

工业园区标准厂房A期项目(一期)地块平场设计说明.docx_第3页
第3页 / 共21页
工业园区标准厂房A期项目(一期)地块平场设计说明.docx_第4页
第4页 / 共21页
工业园区标准厂房A期项目(一期)地块平场设计说明.docx_第5页
第5页 / 共21页
工业园区标准厂房A期项目(一期)地块平场设计说明.docx_第6页
第6页 / 共21页
工业园区标准厂房A期项目(一期)地块平场设计说明.docx_第7页
第7页 / 共21页
工业园区标准厂房A期项目(一期)地块平场设计说明.docx_第8页
第8页 / 共21页
工业园区标准厂房A期项目(一期)地块平场设计说明.docx_第9页
第9页 / 共21页
工业园区标准厂房A期项目(一期)地块平场设计说明.docx_第10页
第10页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《工业园区标准厂房A期项目(一期)地块平场设计说明.docx》由会员分享,可在线阅读,更多相关《工业园区标准厂房A期项目(一期)地块平场设计说明.docx(21页珍藏版)》请在第壹文秘上搜索。

1、(1)我院与业主签订的设计合同(2)实测地形图(3)重庆博贯勘测设计有限公司2022年8月提供的丰都县水天坪工业园区标准厂房A期项目(一期)工程地质勘察报告(直接详勘)(4)周边红线及已发件用地(5)建筑施工图设计文件。2.2 设计遵循的主要规范工程建设标准强制性条文(城市建设部分)(2013年版)建筑边坡工程技术规范(GB50330-2013)混凝土结构通用规范(GB55008-2021)工程结构通用规范(GB55001-2021)混凝土结构设计规范(GB500102010)(2015版)建筑与市政地基基础通用规范(GB55003-2021)公路桥涵地基及基础设计规范(JTG3363-201

2、9)地下工程防水技术规范(GB50108-2008)建筑地基处理技术规范JGJ79-2012钢筋混凝土用钢第1部分:热轧光圆钢筋(GB-T1499.1-2017)钢筋混凝土用钢第2部分:热轧带肋钢筋(GB-T1499.2-2018)通用硅酸盐水泥(GB175-2007)公路路基设计规范(JTGD30-2015)2.3 高边坡专家意见及其执行情况1.完善边坡破坏模式分析内容。复核边坡岩层性状、裂隙状况、岩土参数及稳定性,尤其是顺向边坡的稳定性、施工阶段临时边坡的稳定性,并根据复核结设计说明一、工程概况工业园区标准厂房A期项目(一期)地块平场,在地块下方形成2-9的直立边坡,在地块上侧形成874.

3、5m的斜坡,有安全隐患,需要进行治理。本项目设计存在2段填挖方边坡,按照重庆市城乡建设委员会渝建发(2010)166号文件,需对以下情况的高边坡项目进行专项方案设计:“(一)高切坡:岩质边坡高度215米,岩土混合边坡高度N12米且土层厚度。4米,土质边坡高度28米。(二)深基坑:岩质基坑高度212米,岩土混合基坑高度28米且土层厚度24米,土质基坑高度25米。三)高填方:填方边坡高度28米。”根据上述文件精神,经现场踏勘,结合实测和地勘资料本段统计整理共有2段高填方边坡,具体段落见表1.1,表1.1高边坡段落表高边坡序号所在位置边坡类型边坡规模防护形式1号边坡地块下侧填方边坡,长336m。边坡

4、面枳2588最大坡高IOm重力式挡墙、折背式挡墙、衡垂式挡墙2号边坡地块上侧填方边坡,长266.85mc边坡面积4002m?最大坡高15m坡率法+重力式挡墙、Siiii式挡墙、锚杆挡墙、锚杆网格护坡二、设计依据及设计规范2.1 设计依据地形坡角较陡达5072,整体地势为东北侧高、西南侧低,据钻孔实测高程255.48(ZK89)280.96m(ZK140),相对高差25.48m。3.3 气象、水文拟建工程场地位于重庆市丰都县水天坪工业园区,交通便利。勘察区属属亚热带温暖湿润气候区,具冬暖、春早,雨量充沛,夜雨多,空气湿度大,云雾多,日照偏少等特点。多年平均气温17.8oC-18.6。3月最低平均

5、气温7.2久7.9(1月),日极端最高气温44.3冤(2006.8.15),日极端最低气温-3.1汽(1975.12.15)。多年年平均降水量1085.101141.80mm,多年平均最大年降水量高达1544.80mm,多年平均日最大降水量206.6OnInI(2007.7.17)o降水量在时间分布上极不均匀,集中在59月,占全年70%左右。勘察时场地无地表水体,区内气候适宜全年施工。3.4 地质构造拟建场地地质构造属丰都-忠县向斜南东翼及方斗山冲断背斜北西翼,岩层呈单斜产出,岩层产状一般为281312Nll16,优势产状为301。Z14o0层面结合差,为硬性结构面。场内及邻近未发现有断层,地

6、层连续,岩层产状稳定。在附近岩石露头上测得2组裂隙:1.I:129oZ69o,裂隙间距6.5013.OOm,裂隙延伸长度2.58.5m,裂面平直,呈张开状,张开宽度420mm,多为粉质粘土充填,结合程度差,属硬性结构面。1.2:2270/75,裂隙间距8.015.80m,裂隙延伸长度2.57.8m,裂面较平直,裂隙张开2l(m,无充填,结合程度差,属硬性结构面。3.5 地层岩性据地面调查及钻探揭露,场地上覆土层为第四系全新统素填土(Q4ml)第果校核支护设计。回复:遵照专家意见,所有边坡的稳定性均满足相关规范要求,详见计算书。2 .核实场地周边拟建管网情况,充分考虑其与边坡的相互不利影响,严格

7、控制边坡位移。回复:遵照专家意见,由于建筑不是我院设计,已向业主进行汇报,要求所有管沟设计和施工不应对边坡产生不利影响。3 .完善边坡剖面防护措施,完善边坡综合截排水设计。回复:遵照专家意见,已完善边坡剖面防护措施,已完善边坡综合截排水设计。4 .完善边坡设计图面及说明表达,完善填筑材料、压实要求、边坡施工顺序、方法和工艺,以及安全防护措施等。回复:遵照专家意见,已完善边坡设计图面及说明表达,在第六章中已完善填筑材料、压实要求、边坡施工顺序、方法和工艺,以及安全防护措施等。5 .强调执行“动态设计、信息法施工”原则,加强边坡监测及信息反馈。回复:遵照专家意见,在第六章中已强调执行“动态设计、信

8、息法施工”原则,在第七章已强调边坡监测及信息反馈。三、工程地质条件5.1 地理位置及交通概况拟建场地位于重庆市丰都县水天坪工业园区,存在道路可直接到达场地,交通便捷。5.2 地形地貌拟建场地原始地貌属剥蚀浅丘地貌,勘察时场地内大部分场地已整平,场地内地形平缓,地形坡角一般28,拟建场地西北侧及东南侧邻近红线局部区域1第四系松散层孔隙水该类型地下水主要赋存于第四系土层中,场地土层为素填土、粉质粘土,素填土密实度松散稍密,渗透性较强,为相对透水层,粉质粘土为相对的隔水层,土层富水程度受组成物质和地形条件控制,拟建场地接受大气降水补给,由高向低迳流,地下水、地表水向地势低洼处排泄。2基岩裂隙水勘察场

9、地主要岩性为泥岩、砂岩;泥岩为隔水层,砂岩为含水层,浅部风化裂隙较发育,含浅层风化带网状裂隙水。接受大降雨和上部土层孔隙水的补给,向地势低洼处运移、排泄。3地下水本次勘察外业工作期间无强降雨,在钻孔施工结束后提干钻孔循环水,24h后进行水位观测,孔内水位未恢复,表明场地在本次勘察深度内地下水贫乏,地下水主要接受大气降水补给。根据分析,在雨季大气降水可直接汇入场地,场地坡度较平缓,排泄慢,根据当地施工经验,综合判定大气降水时土层厚的地段有地表水渗入补给,在土层较厚地段或沟谷部位可能存在地下水,水量随大气降水及地表水的补给量大小而变化,可能影响后期桩基施工。未来基础施工应配备相应的排水设施(若基础

10、施工时桩底积水不能抽干,建议采用水下浇筑确保成桩强度及成桩质量)。另外建议在场地周边及内部设置良好的排水系统,避免地表及大气降水汇聚渗入地基对地基及基础造成不良影响。3.8水、土腐蚀性评价场地及周边无污染源,据邻近建筑场地经验,按岩土工程勘察规范GB50021-2001(2009年版)第12.2节Hl类环境判定,地下水对混凝土结构、钢筋混凝土结构中钢筋具有微腐蚀性。四系全新统残坡积层粉质粘土(Q4cl+dl),下伏基岩为侏罗系中统沙溪庙组(J2S)泥岩、砂岩。现由上至下分述:3.5. 1第四系全新统(Q4)素填土(Q4ml):杂色,主要由粉质粘土、泥岩和砂岩碎块石组成。碎块石含量约25%70%

11、,碎块石粒径约5020Omnb最大粒径约38Omnb密实度松散稍密,稍湿,系场地及附近场地平场时堆填而成,堆填时间不一。部分场地分布,本次钻探揭露厚度。50(ZK18)14.7Om(ZK81)。粉质粘土(Q4el+dl):灰褐色,主要由粘土矿物组成,呈可塑状,残坡积成因,摇震反应无,稍有光泽,干强度、韧性中等。场地零星分布,本次钻探揭露厚度O60(ZK80)2.5Om(ZK66).*z*y*z*r*z*s*z*s*z*r*f3. 5.2侏罗系中统沙溪庙组(J2S)泥岩(J2S-MS):紫红色褐红色,主要由粘土矿物组成;泥质结构为主;中厚层厚层状构造;砂质含量不均匀,偶见砂质条带或团块;部分场地

12、分布,为场地次要岩性。本次钻探揭露最大铅直厚度8.60m(ZK42)。砂岩(J2S-SS):黄色、灰褐色灰白色,主要由石英、长石、云母等矿物组成,细中粒结构,厚层巨厚层状构造,钙泥质胶结,胶结程度一般,偶见泥质条带或团块。大部分场地均有分布,为场地主要岩性。本次钻探揭露最大铅直厚度15.70m(ZK126)3.6 水文地质条件根据地下水赋存介质及水动力特征,勘察区地下水主要可分为第四系松散层孔隙水、基岩裂隙水两种类型。表 4.1 *S 土设计1快数建议取值项目 岩土而天然 重度 kNm饱和 重度 kNm岩石单轴抗 压强度标准 值MPa地基承 战力特 征值 kPa岩体、土 体天然/ 饱和粘 聚力

13、C kPa岩体、土 体天然/ 饱和内 摩擦角 o拉度 抗强(M底擦数 基摩系岩体 水平 抗力 系数 MNm土的水儿 平系数 的比例I系数MN/ m,ff天然饱和素填土20. 0*21.0*/现场载 荷确定5*3*28*26*/0. 30*/6* J粉质粘土19. 0*19. 5*/150*22. 0*/16. 0*11,0*/9. 0*/0. 25*/14*网强风化 泥岩24. 0*24. 5*/300*/0. 35*/机 40*强风化 砂岩23. 5*21. 0*/100*/0. 40*/50*中等风化 泥岩25.0*25. 5*5. 373.39194946029.90. 170. 40*

14、60*/更中等风化 砂岩24. 5*25. 0*36.527.710055222032. 11.050. 60*440*/由于场地及周边无污染源,按岩土工程勘察规范GB50021-2001(2009年版)第12.1.1条规定,本次未采集土试验样进行腐蚀性分析,据邻近建筑场地经验,判定场地内土对混凝土、钢筋混凝土结构中的钢筋、钢结构等建筑材料具有微腐蚀性。水、土对混凝土、钢筋等建筑材料腐蚀的防护,应符合现行国家标准工业建筑防腐蚀设计规范(GB50046)的规定。3.9 不良地质现象根据现场地质调查及钻探揭露,场地及邻近未发现危岩崩塌、滑坡、泥石流等不良地质现象。填土之下也未见“河道、沟浜、墓穴、防空洞等对工程不利的埋藏物”。四、岩土参数选用及建议根据地勘报告,岩土体物理力学参数推荐值如下:注:1)带者为地区经验值:2)岩石地基承载力特征值按建筑地基基础设计规范DBJ50F47-2016第4.2.6条由下式确定:f*=fZ*一一岩石地基承载力特征值(kPa);6一一地基极限承载力标准值(kPa);据工程地质勘察规范$。81504-043-2016第10.4.2条:“当岩体完整、较完整、较破碎时,岩质地基极限承载力标准值可由岩石抗
