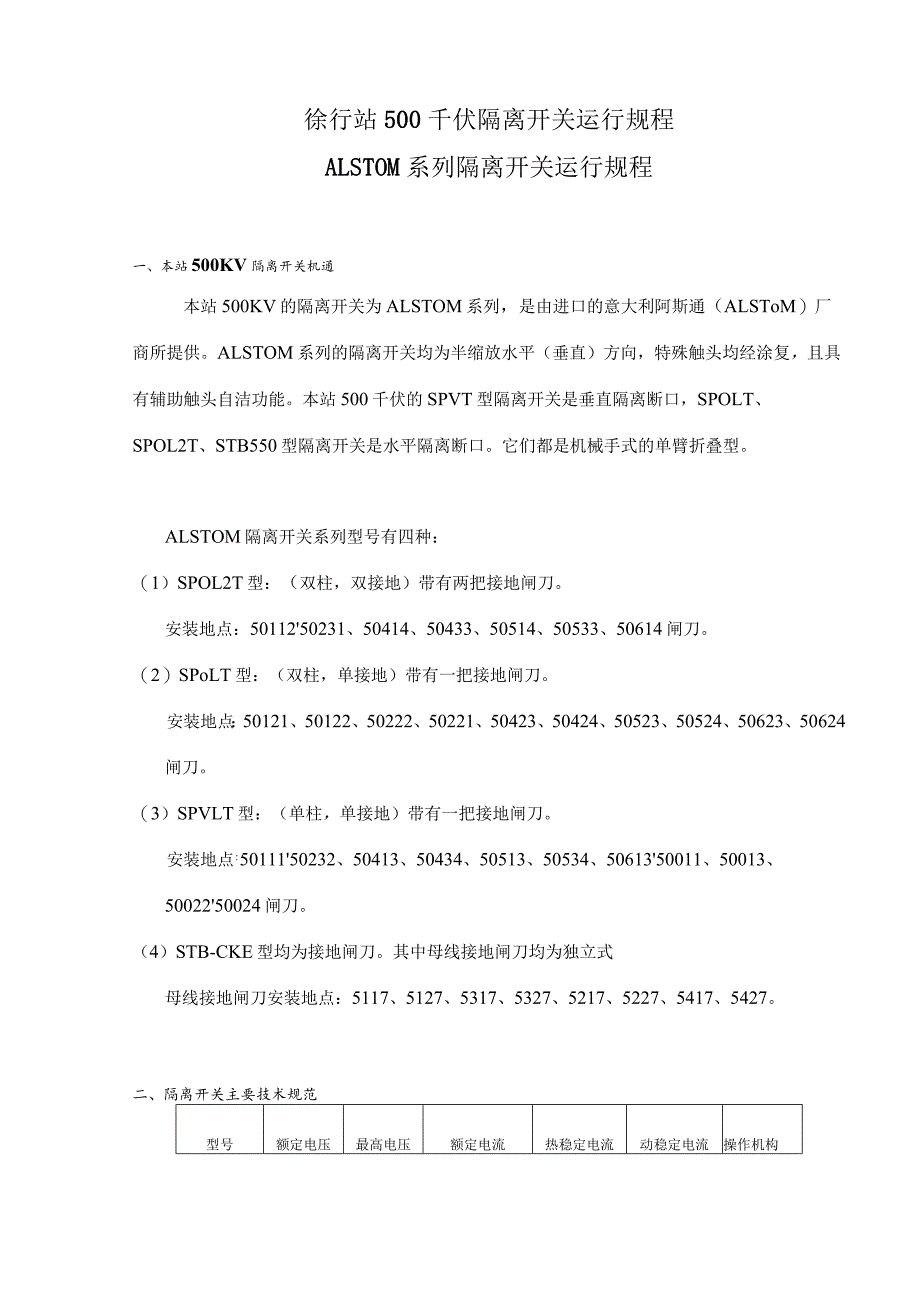

1、徐行站500千伏隔离开关运行规程ALSTOM系列隔离开关运行规程一、本站500KV隔离开关机通本站500KV的隔离开关为ALSTOM系列,是由进口的意大利阿斯通(ALSToM)厂商所提供。ALSTOM系列的隔离开关均为半缩放水平(垂直)方向,特殊触头均经涂复,且具有辅助触头自洁功能。本站500千伏的SPVT型隔离开关是垂直隔离断口,SPOLT、SPOL2T、STB550型隔离开关是水平隔离断口。它们都是机械手式的单臂折叠型。ALSTOM隔离开关系列型号有四种:(1)SPOL2T型:(双柱,双接地)带有两把接地闸刀。安装地点:5011250231、50414、50433、50514、50533、

2、50614闸刀。(2)SPoLT型:(双柱,单接地)带有一把接地闸刀。安装地点:50121、50122、50222、50221、50423、50424、50523、50524、50623、50624闸刀。(3)SPVLT型:(单柱,单接地)带有一把接地闸刀。安装地点:5011150232、50413、50434、50513、50534、5061350011、50013、5002250024闸刀。(4)STB-CKE型均为接地闸刀。其中母线接地闸刀均为独立式母线接地闸刀安装地点:5117、5127、5317、5327、5217、5227、5417、5427。二、隔离开关主要技术规范型号额定电压最

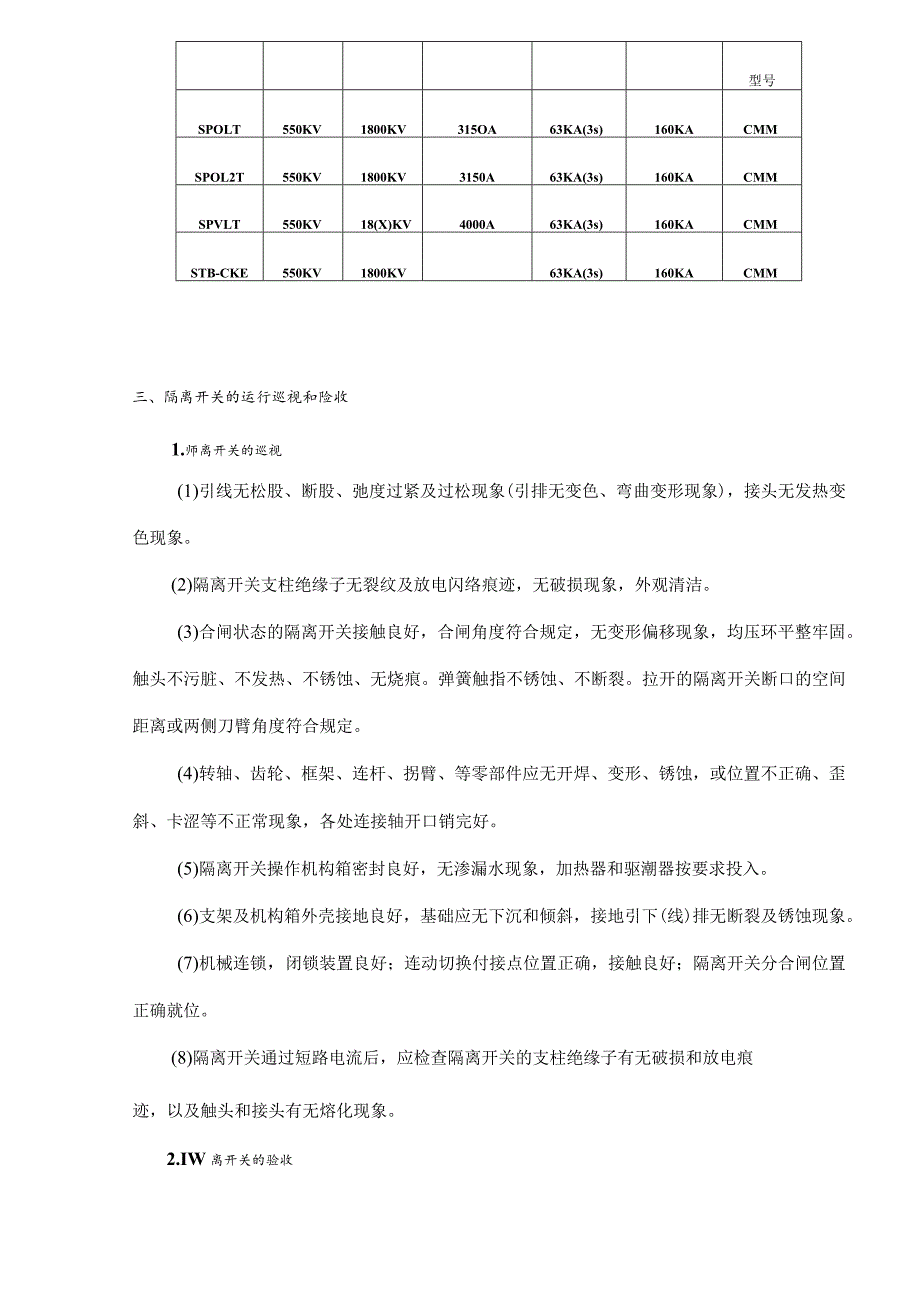

3、高电压额定电流热稳定电流动稳定电流操作机构型号SPOLT550KV1800KV315OA63KA(3s)160KACMMSPOL2T550KV1800KV3150A63KA(3s)160KACMMSPVLT550KV18(X)KV4000A63KA(3s)160KACMMSTB-CKE550KV1800KV63KA(3s)160KACMM三、隔离开关的运行巡视和险收1.师离开关的巡视(1)引线无松股、断股、弛度过紧及过松现象(引排无变色、弯曲变形现象),接头无发热变色现象。(2)隔离开关支柱绝缘子无裂纹及放电闪络痕迹,无破损现象,外观清洁。(3)合闸状态的隔离开关接触良好,合闸角度符合规定,无

4、变形偏移现象,均压环平整牢固。触头不污脏、不发热、不锈蚀、无烧痕。弹簧触指不锈蚀、不断裂。拉开的隔离开关断口的空间距离或两侧刀臂角度符合规定。(4)转轴、齿轮、框架、连杆、拐臂、等零部件应无开焊、变形、锈蚀,或位置不正确、歪斜、卡涩等不正常现象,各处连接轴开口销完好。(5)隔离开关操作机构箱密封良好,无渗漏水现象,加热器和驱潮器按要求投入。(6)支架及机构箱外壳接地良好,基础应无下沉和倾斜,接地引下(线)排无断裂及锈蚀现象。(7)机械连锁,闭锁装置良好;连动切换付接点位置正确,接触良好;隔离开关分合闸位置正确就位。(8)隔离开关通过短路电流后,应检查隔离开关的支柱绝缘子有无破损和放电痕迹,以及

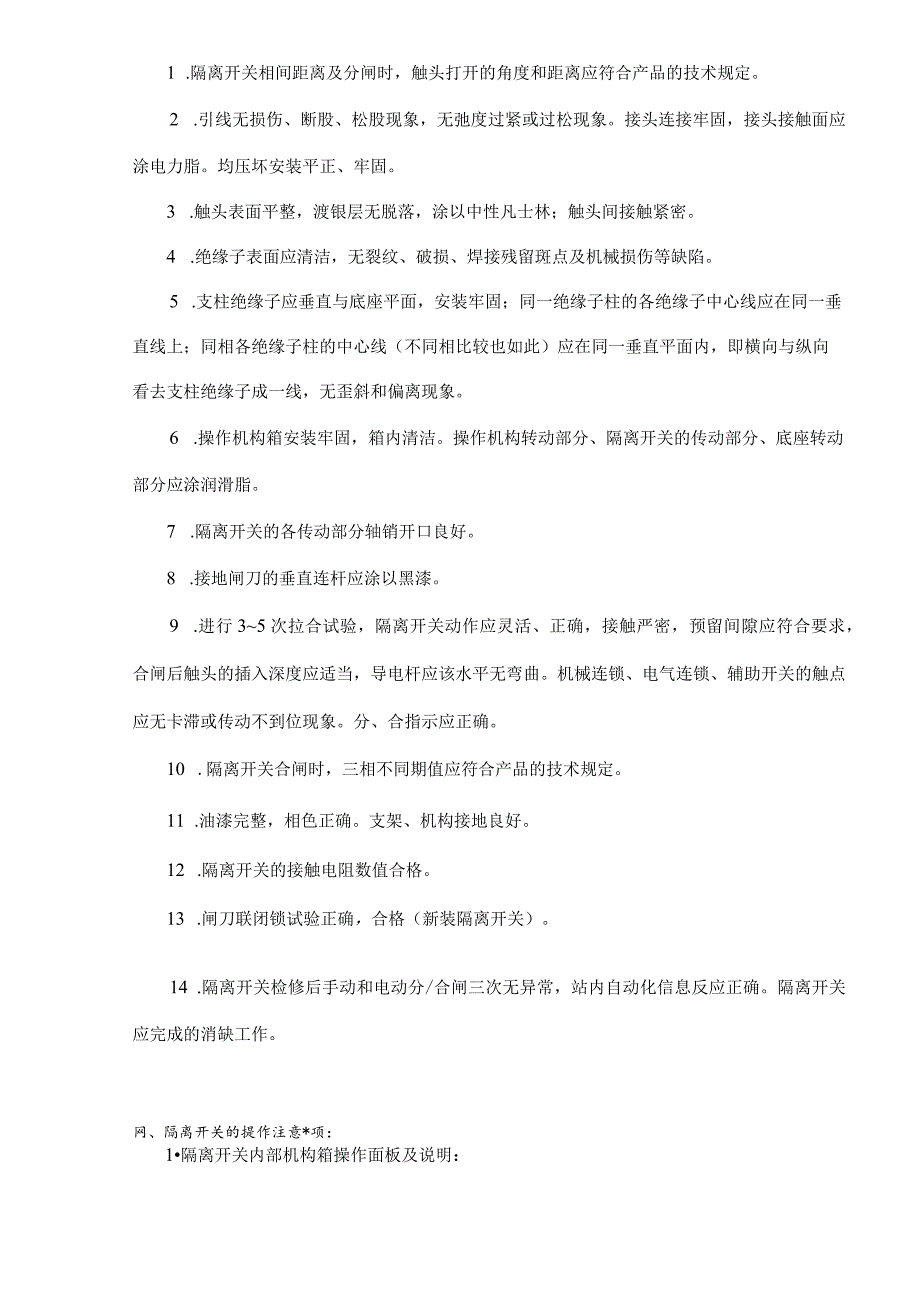

5、触头和接头有无熔化现象。2.IW离开关的验收1 .隔离开关相间距离及分闸时,触头打开的角度和距离应符合产品的技术规定。2 .引线无损伤、断股、松股现象,无弛度过紧或过松现象。接头连接牢固,接头接触面应涂电力脂。均压坏安装平正、牢固。3 .触头表面平整,渡银层无脱落,涂以中性凡士林;触头间接触紧密。4 .绝缘子表面应清洁,无裂纹、破损、焊接残留斑点及机械损伤等缺陷。5 .支柱绝缘子应垂直与底座平面,安装牢固;同一绝缘子柱的各绝缘子中心线应在同一垂直线上;同相各绝缘子柱的中心线(不同相比较也如此)应在同一垂直平面内,即横向与纵向看去支柱绝缘子成一线,无歪斜和偏离现象。6 .操作机构箱安装牢固,箱内

6、清洁。操作机构转动部分、隔离开关的传动部分、底座转动部分应涂润滑脂。7 .隔离开关的各传动部分轴销开口良好。8 .接地闸刀的垂直连杆应涂以黑漆。9 .进行35次拉合试验,隔离开关动作应灵活、正确,接触严密,预留间隙应符合要求,合闸后触头的插入深度应适当,导电杆应该水平无弯曲。机械连锁、电气连锁、辅助开关的触点应无卡滞或传动不到位现象。分、合指示应正确。10 .隔离开关合闸时,三相不同期值应符合产品的技术规定。11 .油漆完整,相色正确。支架、机构接地良好。12 .隔离开关的接触电阻数值合格。13 .闸刀联闭锁试验正确,合格(新装隔离开关)。14 .隔离开关检修后手动和电动分/合闸三次无异常,站

7、内自动化信息反应正确。隔离开关应完成的消缺工作。网、隔离开关的提作注意*项:1隔离开关内部机构箱操作面板及说明:(1)马达保护开关(MOTOR):电机电源小开关。(绿I合、红O分)(2)加热开关(HEATING):温控开关。(当环境温度低于5和黄霉潮湿季节时投入)(3)分闸(OPENlNG):分闸按钮。(4)合闸(CLOSING):合闸按钮。2500KV闸刀操作应远方电动操作或就近操作,在正常运行中,不得进行就地手动操作。若无法电动操作时,需经站长或技术人员许可后才能进行手动操作,在此之前要确认此回路已断开,检查闭锁线圈在动作状态,用闸刀摇手柄插入传动轴内,转动。只有在检修时使用就地手动操作,

8、当手动时,只能单相操作。3操作隔离开关时,应先检查相应回路的断路器确实在断开位置,以防止带负荷拉合隔离开关。4 进行远控操作之前应先将隔离开关机构箱内的交流电源小开关合上,并且关好隔离开关机构箱箱门,检查集控箱内远近控切换开关应放置在远控位置,然后进行操作。5 .电动操作隔离开关时,隔离开关的机构箱正门必须关好。6 .隔离开关操作前要合上三相分相机构箱内的电源小开关。操作完毕应拉开闸刀操作交流电源小开关。7 .所有隔离开关操作后均应到现场逐相检查其分、合位置,触头的插入深度或分开的距离。&隔离开关在正常运行中不得进行手动操作。在改检修状态时,值班人员必须到现场进行接地闸刀的就地近控操作,此时集

9、控箱内对应的近远控小开关应放置在近控位置。9隔离开关、接地闸刀和断路器之间安装有防止误操作的电气闭锁和机构闭锁,进行倒闸操作时一定要按顺序进行。如果闭锁装置失灵或隔离开关和接地闸刀不能正常电动操作时,必须严格按闭锁要求的条件检查相应的断路器和隔离开关位置,只有在核对无误后,在调度的同意下进行手动单相操作,10 .在操作过程中发现隔离开关有异常现象的,应立即停止操作,待处理后再进行操作。11 .在操作过程中如果发生带负荷拉、合隔离开关时:(1)带负荷拉错隔离开关时,在刀片刚离开固定触头时,便发生电弧,这时应立即合上,可以消除电弧,避免事故。但是隔离开关已全部拉开,则不许将误拉的隔离开关再合上。(

10、2)带负荷合闸刀时,即使发现合错,也不准将闸刀再拉开。因为带负荷拉闸刀,将造成三相弧光短路事故。12 .在合接地闸刀前,应检查相应的回路中的断路器、隔离开关已拉开,并验明无电方可以进行操作。13 .在合隔离开关前,应检查相应回路中的接地闸刀均已在拉开位置。14 .在运行的隔离开关二次回路上工作时,应采取足够的安全措施,并将该隔离开关电动交流电源小开关断开,以防隔离开关突然分合闸而造成带负荷拉闸刀的恶性事故。五、500KV隔离开关交流电孙走势由六、500KV州刀的联用校相关回路1.用刀电气联周被相关回路主闸刀电气联闭锁的相关开关、闸刀50111闸刀5011开关、501117、501127、511

11、7、512750112闸刀5011开关、501117、501127、501161750121闸刀5012开关、501217、501227、501161750122闸刀5012开关、501217、501227、5217、522750221闸刀5022开关、502217、502227、5117、512750222闸刀5022开关、502217、502227、502361750231闸刀5023开关、502317、502327、502361750232闸刀5023开关、502317、502327、5217、522750413闸刀5041开关、504137、504147、5317、532750414闸

12、刀5041开关、504137、504147、5041617、207161750423闸刀5042开关、504237、504247、5041617、207161750424闸刀5042开关、504237、504247、504361750433闸刀5042开关、504337、504347、504361750434闸刀5042开关、504337、504347、5417、542750513闸刀5051开关、505137、505147、5317、532750514闸刀5051开关、505137、505147、505161750523闸刀5052开关、505237、505247、505161750524闸

13、刀5052开关、505237、505247、505361750533闸刀5053开关、505337、505347、505361750534闸刀5053开关、505337、505347、5417、542750613闸刀5061开关、506137、506147、5317、532750614闸刀5061开关、506137、506147、506161750623闸刀5062开关、506237、506247、506161750624闸刀5062开关、506237、506247、5417、542750011闸刀50111、50221、50413、50513、50613、500117、500137、5117

14、、5127、5317、532750013闸刀50111、50221、50413、50513、50613、500117500137、5117、5127、5317、532750022闸刀50122、50232、50434、50534、50624、500227、500247、5217、5227、5417、542750024闸刀50122、50232、50434、50534、50624、500227、500247、5217、5227、5417、54275117接地闸刀5011150221、500115127接地闸刀50111、50221、500115217接地闸刀50122、50232、5002252

15、27接地闸刀50122、50232、500225317接地闸刀50413、50513、50513、500135327接地闸刀50413、50513、50513、500135417接地闸刀50434、50534、50624、500245427接地闸刀50434、50534、50624、500242. IW离开关机械局做隔离开关的主闸刀与相邻的接地闸刀还存在着机械上的闭锁。七、隔离开关异常情况和事故处理1 .隔离开关的分合州整控线作失灵(1)检查监控装置是否正常运行(包括D25上的直流电源)。(2)检查要操作的隔离开关是否与正在进行操作的隔离开关相同,如果相同,是否符合防误操作闭锁的要求。(3)检查所要操作的隔离开关的远近控开关是否放置于远控位置。(4)隔离开关机构箱的箱门(正门或边门)是否关好。(5)隔离开关机构箱和开关端子箱内的交流
