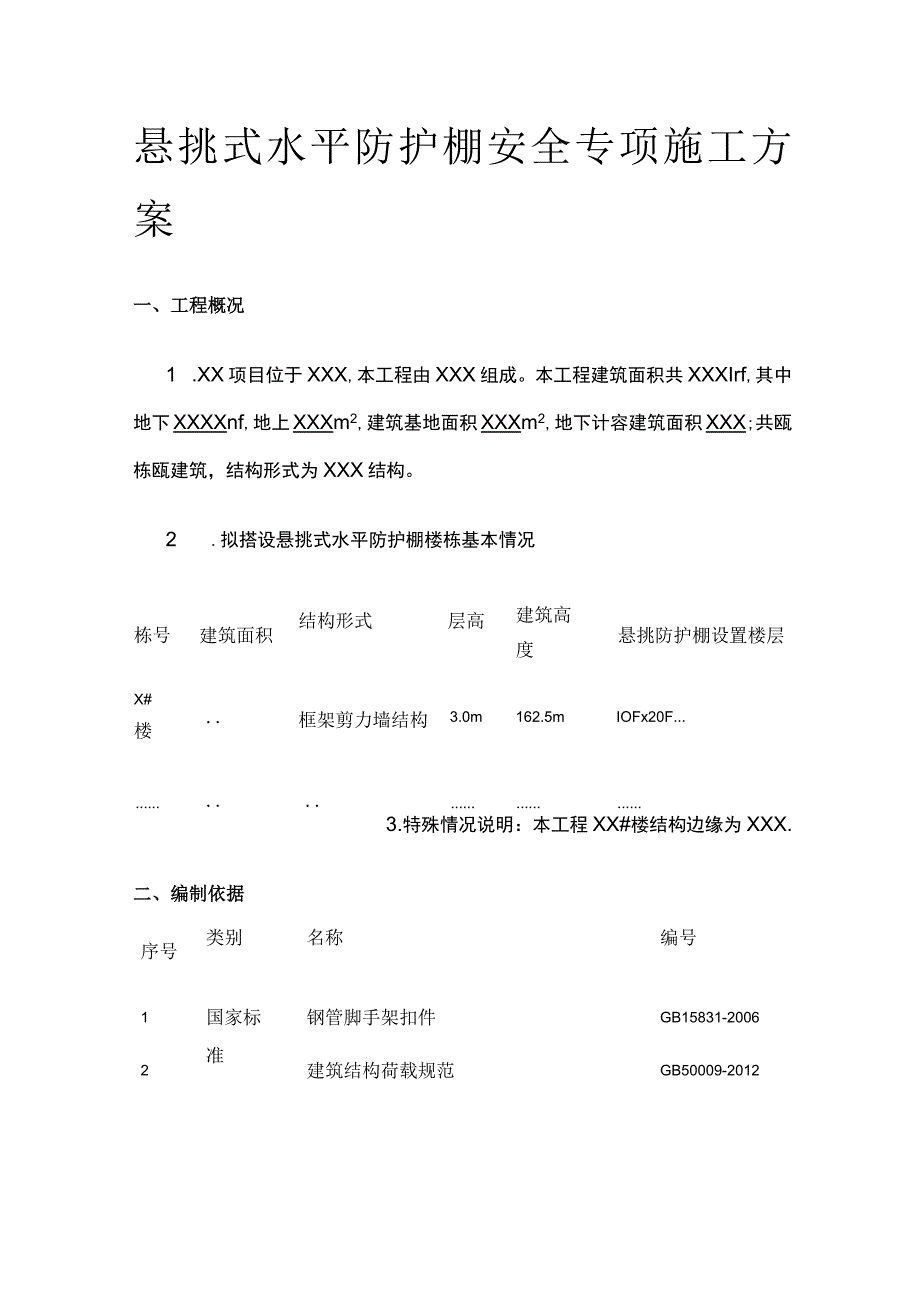

1、悬挑式水平防护棚安全专项施工方案一、工程概况1 .XX项目位于XXX,本工程由XXX组成。本工程建筑面积共XXXIrf,其中地下XXXXnf,地上XXXm2,建筑基地面积XXXm2,地下计容建筑面积XXX;共瓯栋瓯建筑，结构形式为XXX结构。2 .拟搭设悬挑式水平防护棚楼栋基本情况栋号建筑面积结构形式层高建筑高度悬挑防护棚设置楼层X#楼框架剪力墙结构3.0m162.5mIOFx20F.3.特殊情况说明：本工程XX#楼结构边缘为XXX.二、编制依据序号类别名称编号1国家标钢管脚手架扣件GB15831-20062准建筑结构荷载规范GB50009-20123钢结构设计规范GB50017-20134热

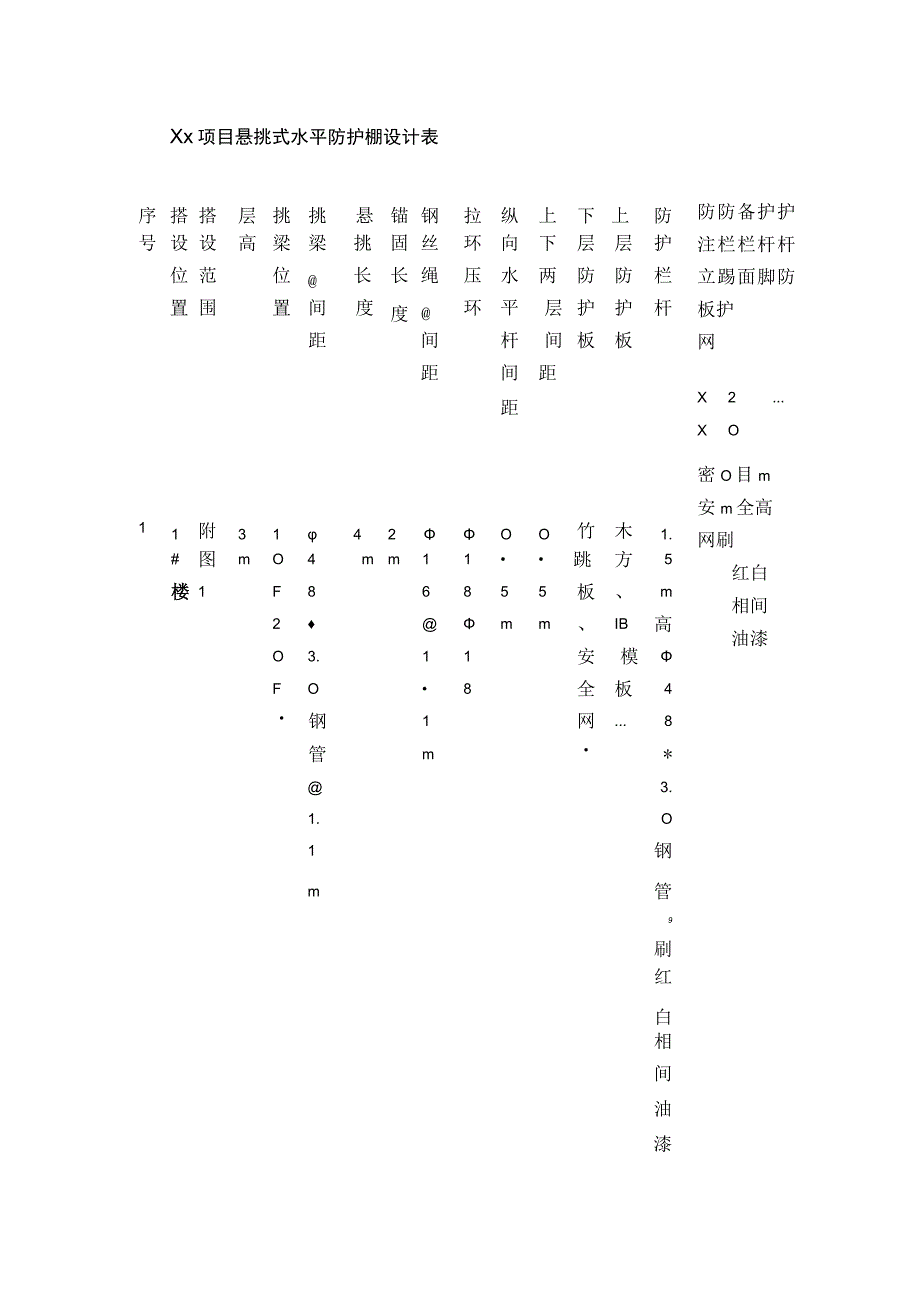

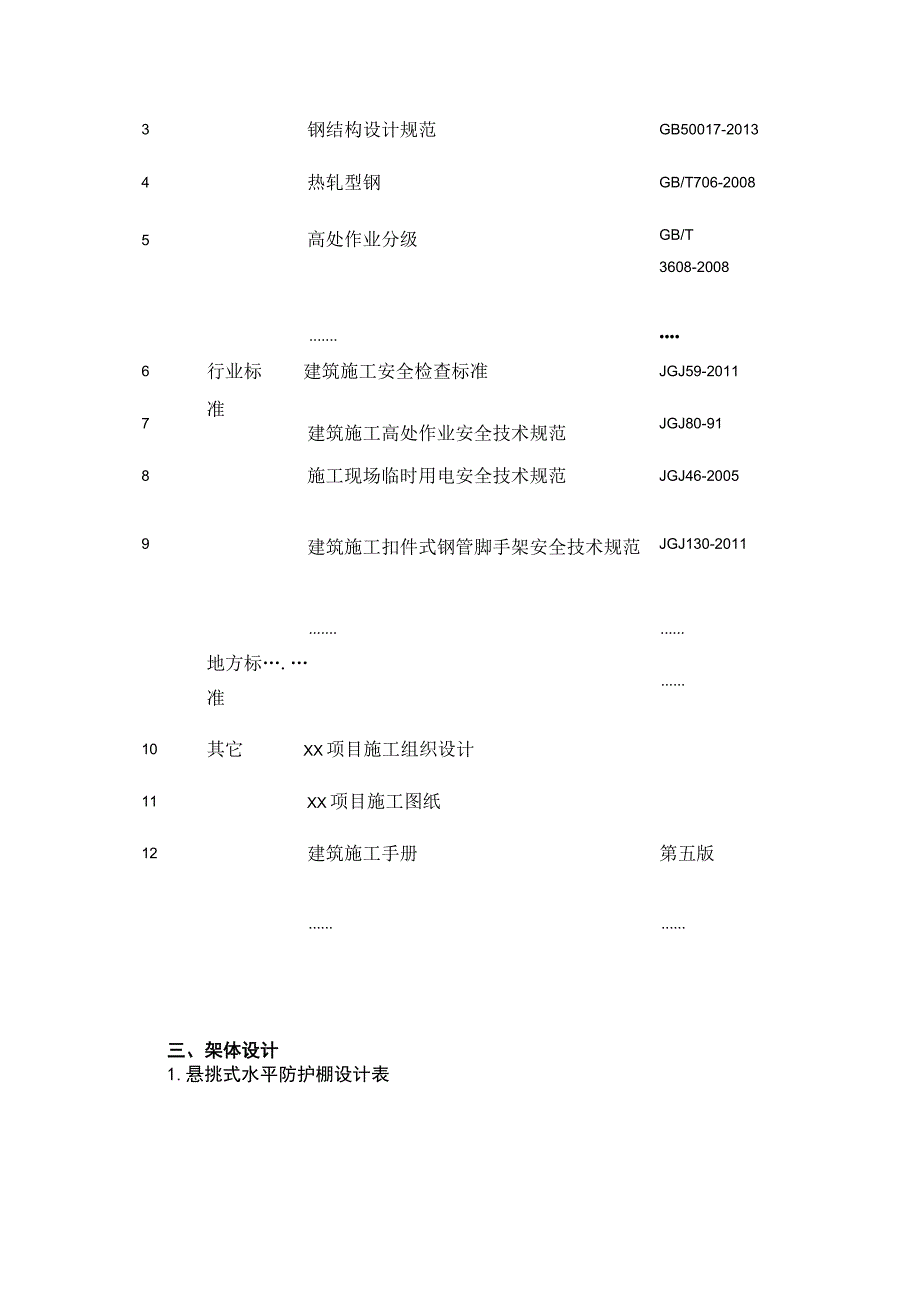

2、轧型钢GB/T706-20085高处作业分级GB/T3608-20086行业标建筑施工安全检查标准JGJ59-20117准建筑施工高处作业安全技术规范JGJ80-918施工现场临时用电安全技术规范JGJ46-20059建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011地方标.准10其它XX项目施工组织设计11XX项目施工图纸12建筑施工手册第五版三、架体设计1.悬挑式水平防护棚设计表Xx项目悬挑式水平防护棚设计表序搭搭层挑挑悬锚钢拉纵上下上防号设设高梁梁挑固丝环向下层层护位范位长长绳压水两防防栏置围置间度度环平层护护杆距间杆间板板距间距距1附3142OO竹木1.#图mO4mm11跳方5
3、楼1F86855板、m2mm、IB高O3.11安模FO8全板4钢1网.8管m*3.1.O1钢m管9刷红白相间油1漆防防备护护注栏栏杆杆立踢面脚防板护网X2.XO密O目m安m全高网刷红白相间油漆2、特殊位置水平防护棚设计2.1. 转角位置处转角处因为悬挑长度增加，此处采用9m长钢管作为悬挑（9m长钢管需提前找租赁商定制），转角处钢丝绳加密处理，用钢丝绳拉结每根悬挑梁端部及中部。3、挑梁穿剪力墙处设计在针对钢管挑梁时，我们采用以下方法处理与墙上预埋中60PVC管的关系。首先，我们会尽量规划预埋管道，以避免与钢筋发生冲突。但是，当无法完全避免冲突时，我们将采取以下措施： 钢筋绕开管道：我们会尽量确保
4、预埋管道不与钢筋发生冲突，如果可能的话，会让钢筋绕开管道。 弯曲钢筋：在某些情况下，为了避免冲突，我们将适度弯曲钢筋，以便与预埋管道协调安装。此外，对于挑梁留洞部分，我们将采用更高一级的微膨胀混凝土，以浇筑这些洞口，以确保与原设计相比，混凝土的强度等级更高，从而提高工程的质量和可靠性。四、施工准备及计划1.技术准备：为了确保项目的成功实施，我们需要在技术方面进行充分准备。以下是一些关键步骤：1.1.首先，技术人员应编制与项目相关的技术专项方案，并将其提交进行公司和业主的方案评审和审核。只有在各方都同意方案后，方案才能实施。12方案审核完成后，技术部应在实施前及时对项目的各个管理人员以及相关劳务
5、管理人员进行技术方案的详细说明和交底，以确保他们了解方案的内容和要求。13.技术、商务和工程部的工作人员应熟悉项目的施工图纸，以确保方案中的搭设平面图与实际施工现场的情况一致。1.4.在正式开工之前，我们必须进行施工测量和检查复核。这包括现场对已完成的构件进行复测，以检查和复核控制点、轴线等，并将这些信息进行详细记录。2、人员准备楼栋号工种人数单位名称1#栋施工员XX人（姓名）XXXXXXX安全员XX人（姓名）XXXXXXX焊工XX人XXXXXXX架子工XX人XXXXXXX杂工XX人XXXXXXX施工员XX人（姓名）中建二局安全员XX人（姓名）中建二局2#楼表中人员根据项目具体情况添加。3、材
6、料计划序号名称规格数量备注1钢管483.0XXXm2扣件直角扣件、旋转扣件3工字钢16#工字钢4钢丝绳16钢丝绳4、器械、设备计划序号名称数量备注1塔吊1台运输工字钢、钢管等材料35、进度计划标示内容：各栋楼的材料进场时间、搭设时间、使用时间、拆除时间，可以采用文字描述方式，也可采用横道图方式。五、进场材料要求1 .钢丝绳用于悬挑防护棚的钢丝绳采用直径为16毫米的碳素钢材质。其主要作用是辅助悬挑工字钢和悬挑钢管承受上方荷载的重力。钢丝绳必须保持无生锈、点蚀或松弛状态，同一根钢丝上不得有两处断丝。2 .钢管所选用的钢管应符合现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/
7、T3091中规定的Q235普通钢管。其质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的要求。本工程所采用的钢管规格为48*3.0,进场后必须经过报检验证明，严格检查材料质量，壁厚不足者严禁用于现场施工。新钢管应附有产品质量合格证及质量检验报告，钢管表面应平整光滑，不得存在裂缝、结疤、分层、错位、硬弯、毛刺、压痕或深的划痕。钢管壁厚及外径偏差不得大于-0.5毫米，端面偏差不得大于1.7毫米。旧钢管表面锈蚀深度应小于0.5毫米，弯曲变形各种杆件钢管的端部弯曲l1.5米时，不得大于5毫米。当3米l4米时，钢管弯曲不得大于12毫米；当4米l6米时，不得大于20毫米；水平杆和斜杆的弯曲l6
8、米时，不得大于30毫米。3 .扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。用于扣件式钢管防护棚的扣件应采用可锻铁制造，其材质应符合现行国家标准钢管脚手架扣件(GB15831)的规定。其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫圈应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须完好无变形，扣紧钢管时扣件应有良好接触，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙应小于1毫米，扣件表面应进行防锈处理。防护棚采用的扣件，在螺栓拧紧扭力矩达到65Nm时，不得发生破坏。扣件验收应符合下列规定：新扣件应附有生产许可证
9、、法定检测单位的测试报告和产品质量合格证日扣件在使用前应进行质量检查，有裂缝或变形者严禁使用，出现滑动的螺栓必须更换；新旧扣件均应进行防锈处理。4 .安全网所选用的密目式安全立网尺寸为宽L5米，长6米，环扣间隔0.45米，网目密度2000目/100Cm2。应选用绿色阻燃安全网，对于破损、杂物残留或颜色不一致的密目网严禁用于防护棚立面防护。5 .脚手板防护棚下层采用长3米，宽0.3米的竹跳板。上层采用15毫米厚的旧模板。六、施工方法1.工艺流程压环、拉环埋设一悬挑钢管安装一垂直于悬挑钢管方向的纵向水平钢管搭设一拉设第一道钢丝绳一继续垂直于悬挑钢管方向的纵向水平钢管搭设一拉设第二道钢丝绳一下层防护
10、安全密目网铺设一铺设下层防护竹跳板一外防护栏杆设置、满挂安全网一上层钢管架体搭设一上层木方、模板铺设一验收一使用及维护一拆除2、施工方法2.1、 压环预留预埋按照悬挑式水平防护棚平面布置图进行压环的预埋定位工作，楼板上预埋三道18锚环，边梁一道，其余两道埋设于悬挑钢管末端，间距200mm,最末端锚环距悬挑钢管端部200mm。各楼层地锚在混凝土浇筑前必须预埋到位，预埋锚环采用18圆钢冷弯成“几”字形。锚环大样如下：2.2、 拉环预留预埋用于固定钢丝绳的拉环经计算选用。_里一级钢,在上层楼板钢筋绑扎时预埋设在建筑物边梁外边缘（如下图所示），在混凝土强度达到工法后方可在上面固定钢丝绳。对于剪力墙，采
11、取在结构上预埋30套管的方式，钢丝绳穿过圆孔绕圈后，用三个紧挨在一起的骑马夹抵住结构墙固定。23、悬挑梁安装悬挑钢管伸入压环内，四周用木楔塞紧固定。悬挑大样如下图所示：2.4、 水平钢管的搭设下层纵向水平钢管的搭设按如下步骤进行: 钢管间距为0.5米。 从内向外逐道安装纵向水平钢管。 当安装到第一道钢丝绳的位置时，首先张拉第一道钢丝绳，然后继续安装完成纵向水平杆。纵向水平钢管可以通过以下方法固定： 使用扣件固定在悬挑钢管上。 或者使用两个扣件卡在悬挑工字钢上。纵向水平杆的建议长度为6米。这些纵向水平钢管采用对接扣件连接，确保对接接头交错布置。两根相邻纵向水平钢管的接头不应设在同一跨内。不同跨的
12、两个相邻接头在水平方向上错开的距离不应小于500毫米。此外，各接头中心至最近主节点的距离不应大于纵距的l3o2.5、 钢丝绳拉结每根悬挑梁上都应设置一道钢丝绳。这些钢丝绳使用直径为16毫米的钢丝绳（实际计算钢丝绳直径为16毫米）。其主要目的是辅助悬挑梁承载上部荷载。设置方法包括： 一端固定在悬挑梁的端部或中部。 另一端固定在上层楼板边梁上面埋设的钢筋拉环上。确保每个钢丝绳的扣锁数量不少于3+1,绳卡之间的间距为140毫米，而最后一个绳卡距离绳头的长度不得小于140毫米。对于剪力墙或上部有飘板的反梁，可采取以下方式:预埋30套管在结构上。将钢丝绳穿过圆孔，绕圈后，使用三个紧挨在一起的骑马夹抵住结构墙梁并进行固定。2.6. 下层安全
