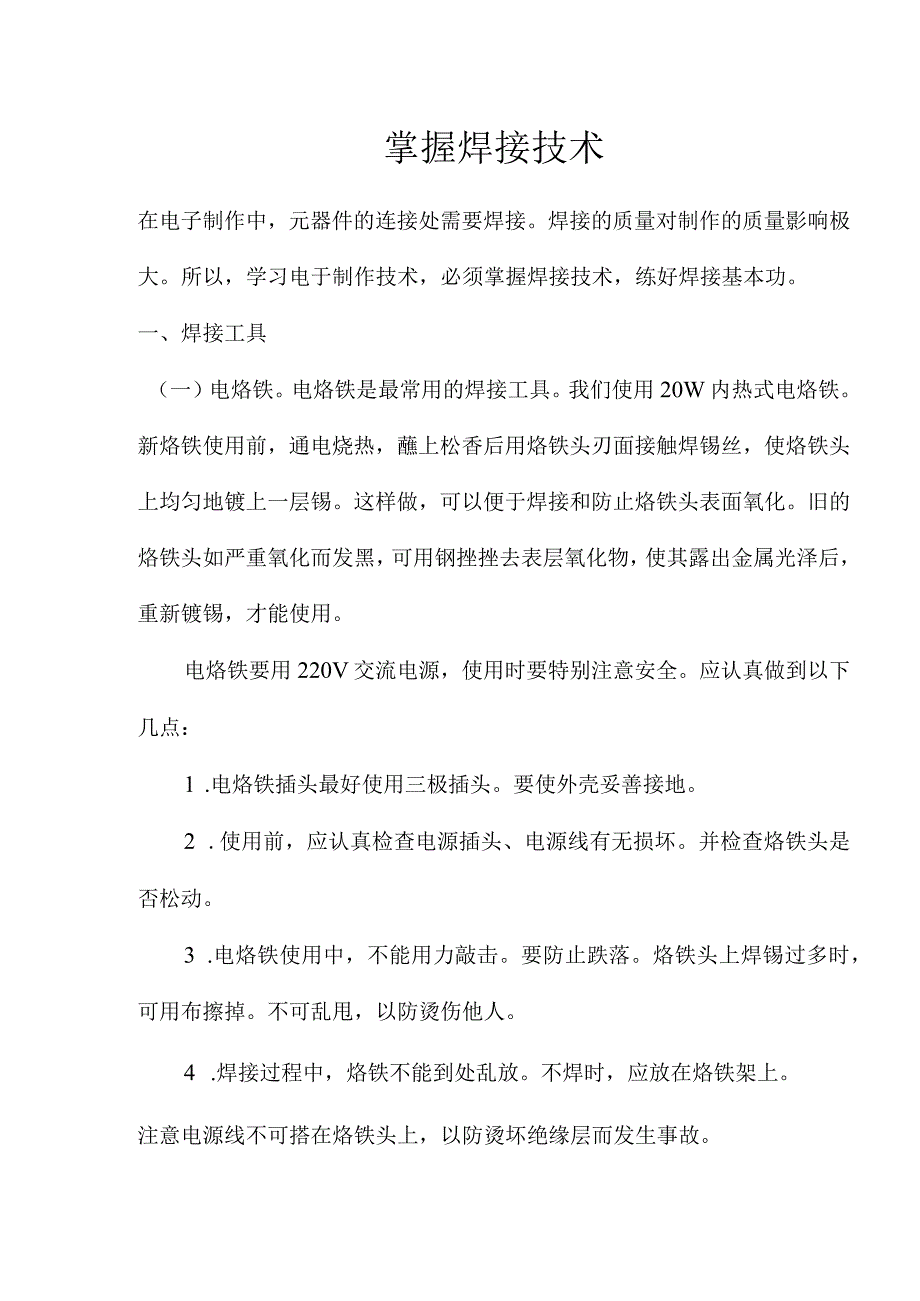

1、掌握焊接技术在电子制作中,元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以,学习电于制作技术,必须掌握焊接技术,练好焊接基本功。一、焊接工具(一)电烙铁。电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。新烙铁使用前,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。这样做,可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。电烙铁要用220V交流电源,使用时要特别注意安全。应认真做到以下几点:1 .电烙铁插头最好使用三极插头。要使外壳妥善接地。2 .使用前,应认真检查电源插头、电源

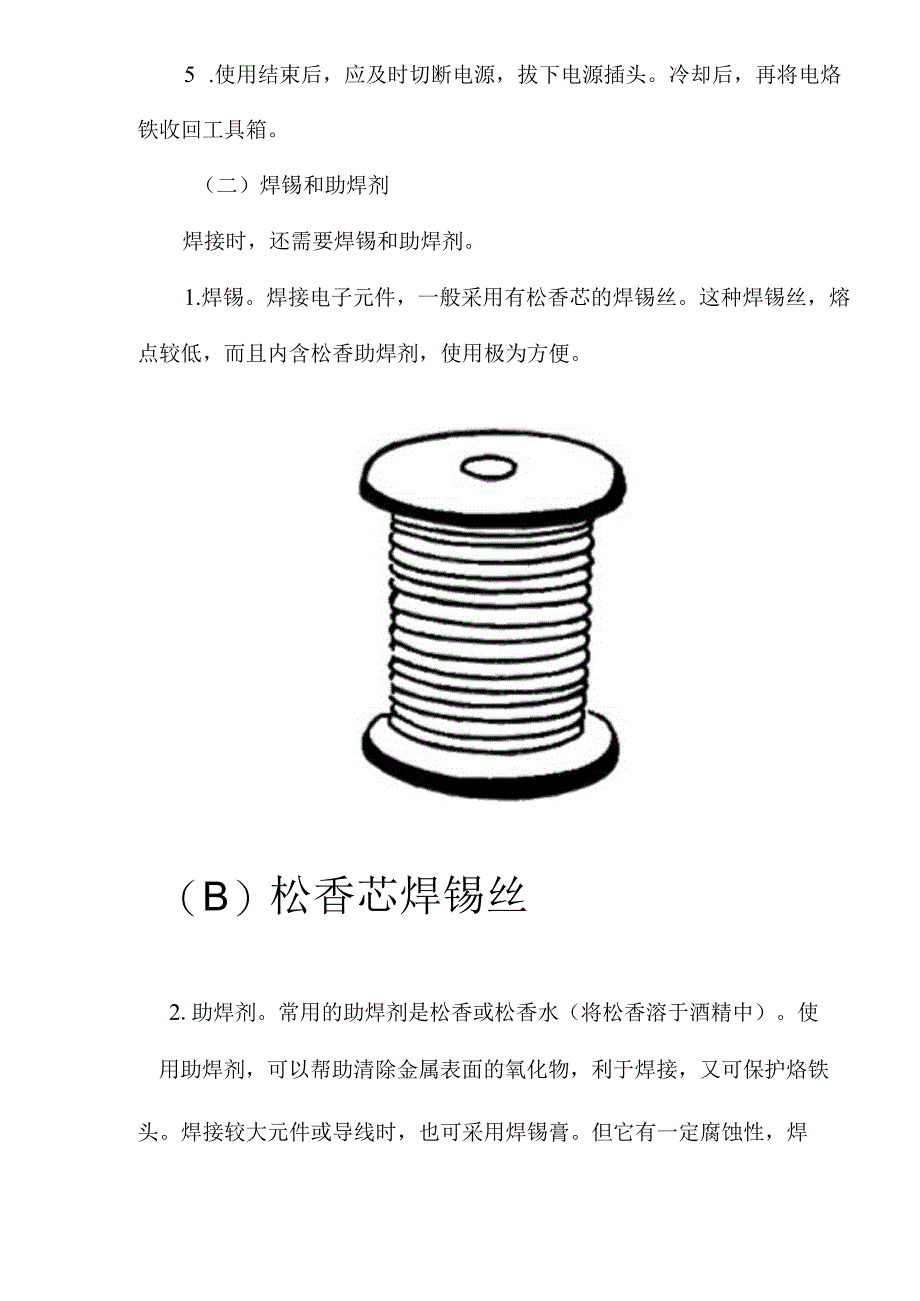

2、线有无损坏。并检查烙铁头是否松动。3 .电烙铁使用中,不能用力敲击。要防止跌落。烙铁头上焊锡过多时,可用布擦掉。不可乱甩,以防烫伤他人。4 .焊接过程中,烙铁不能到处乱放。不焊时,应放在烙铁架上。注意电源线不可搭在烙铁头上,以防烫坏绝缘层而发生事故。5 .使用结束后,应及时切断电源,拔下电源插头。冷却后,再将电烙铁收回工具箱。(二)焊锡和助焊剂焊接时,还需要焊锡和助焊剂。1.焊锡。焊接电子元件,一般采用有松香芯的焊锡丝。这种焊锡丝,熔点较低,而且内含松香助焊剂,使用极为方便。(B)松香芯焊锡丝2.助焊剂。常用的助焊剂是松香或松香水(将松香溶于酒精中)。使用助焊剂,可以帮助清除金属表面的氧化物,

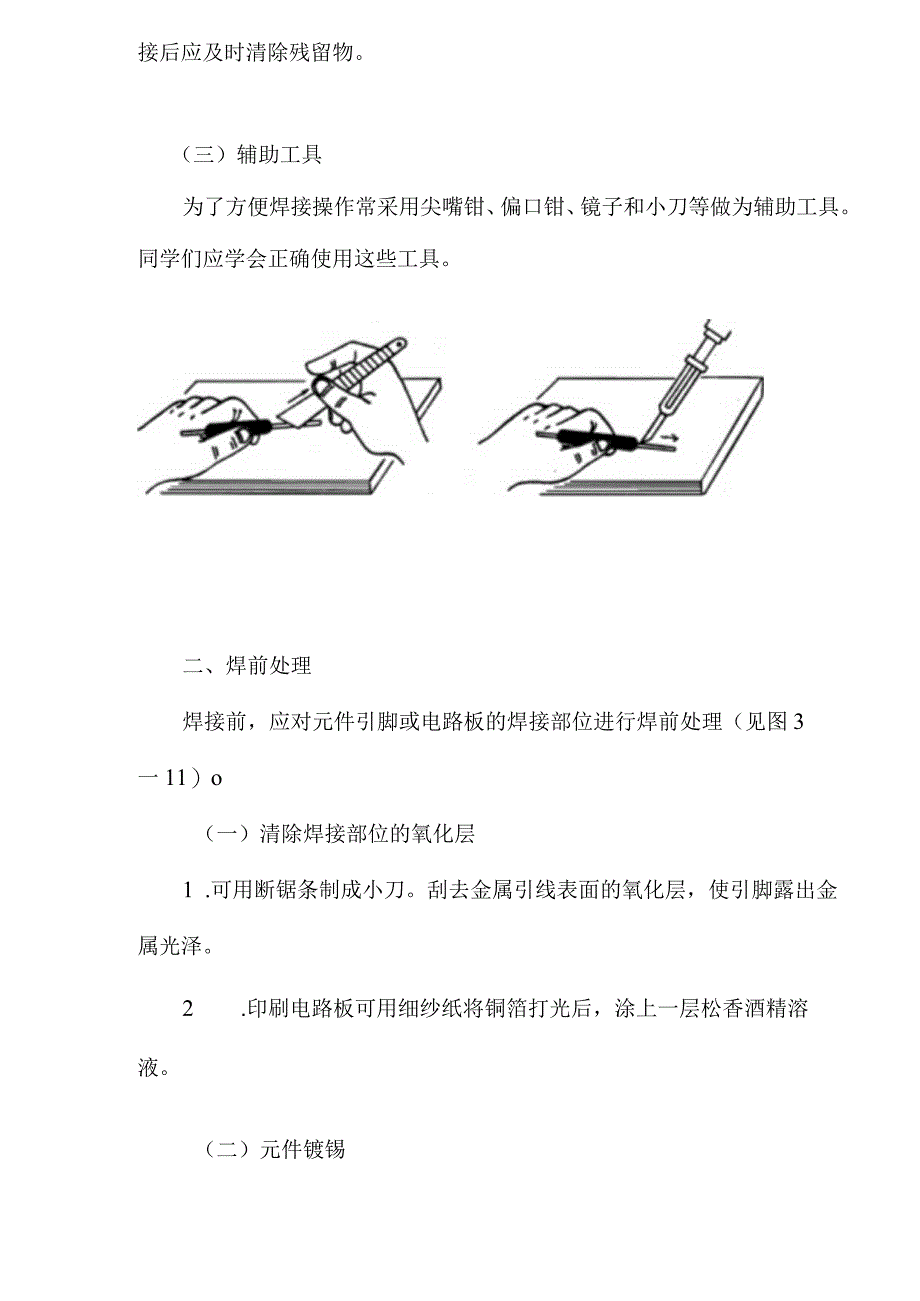

3、利于焊接,又可保护烙铁头。焊接较大元件或导线时,也可采用焊锡膏。但它有一定腐蚀性,焊接后应及时清除残留物。(三)辅助工具为了方便焊接操作常采用尖嘴钳、偏口钳、镜子和小刀等做为辅助工具。同学们应学会正确使用这些工具。二、焊前处理焊接前,应对元件引脚或电路板的焊接部位进行焊前处理(见图3一11)o(一)清除焊接部位的氧化层1 .可用断锯条制成小刀。刮去金属引线表面的氧化层,使引脚露出金属光泽。2 .印刷电路板可用细纱纸将铜箔打光后,涂上一层松香酒精溶液。(二)元件镀锡在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后,将带锡的热烙铁头压在引线上,并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊

4、接前,应将绝缘外皮剥去,再经过上面两项处理,才能正式焊接。若是多股金属丝的导线,打光后应先拧在一起,然后再镀锡。三、焊接技术做好焊前处理之后,就可正式进行焊接。(一)焊接方法(参看图312)。“3 .右手持电烙铁。左手用尖嘴钳或镜子夹持元件或导线。焊接前,电烙铁要充分预热。烙铁头刃面上要吃锡,即带上一定量焊锡。4 .将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在23秒钟。前处理5 .抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后,才可松开左手。6 .用镒子转动引线,确认不松动,然后可用偏口钳剪去多余的引(B)焊点有

5、毛刺(A)合格焊点(D)蜂窝状虚焊(E)锡量过多焊接(二)焊接质量焊接时,要保证每个焊点焊接牢固、接触良好。要保证焊接质量。好的焊点如图B(八)所示应是锡点光亮,圆滑而无毛刺,锡量适中。锡和被焊物融合牢固。不应有虚焊和假焊。虚焊是焊点处只有少量锡焊住,造成接触不良,时通时断。假焊是指表面上好像焊住了,但实际上并没有焊上,有时用手一拔,引线就可以从焊点中拔出。这两种情况将给电子制作的调试和检修带来极大的困难。只有经过大量的、认真的焊接实践,才能避免这两种情况。焊接电路板时,一定要控制好时胡间太长,电路板将被烧焦,或造成铜箔脱落。从电路板上拆卸元件时,可将电烙铁头贴在焊点上,待焊点上的锡熔化后,将

6、元件拔出。技能训练焊接练习(一)目的练习对元件进行焊前处理练习直接焊接元件。器材20W内热式电烙铁,红黑色软芯塑料导线各2根,电池盒,2只铐鱼夹,100欧固定电阻器、470欧电位器、发光二极管各1只。步骤焊接电池盆:将4根软导线两端塑料外皮各剥去1厘米左右。用小刀刮亮后,将多股芯线拧在一起后镀锡。将电池盒正负极引脚焊片用小刀刮亮后镀锡。将两只愕鱼夹焊线处刮亮后镀锡。(2)焊接取红色导线1根,一端焊在红把铐鱼夹上,另一端焊在电池盒正极焊片上。取黑色导线1根,一端焊在黑把铐鱼夹上,另一端焊在电池盒负极焊片上。(3)检查焊接质量各焊点是否牢固,有无虚焊、假焊。是否光滑元毛刺。将不合格焊点重新焊接。2

7、.焊接电路(按照图34焊接)。(1)焊前处理将电阻两引脚,电位器引脚焊片,发光二极管引脚用小刀刮亮后镀锡。、(2)焊接将电阻一端焊接在电位器引脚一侧焊片上。将电位器引脚中间的焊片焊上1根导线。将导线另一端焊接在发光二极管负级上。将发光二极管正极焊接上另1根导线。(3)检查焊接质量焊点是否光亮圆滑,有无假焊和虚焊。将不合格的焊点重新焊接。注意:焊接发光二极管时,时间要短,并应用尖嘴钳夹住引脚根部,以利于散热。将电池盒引线上的铸鱼夹分别夹在焊好的电路两端(注意正负),观察发光二极管发光情况。旋转电位器,使发光二极管亮度适中。(4)焊接完毕,拨下电烙铁插头,待其冷却后,收回工具箱。技能训练焊接练习(

8、二)目的练习元件的焊前处理,练习焊接电路板。器材20瓦内热式电烙铁、废旧印刷电路板1块、1/8瓦小电阻10只。步骤1 .焊前处理(1)将印刷电路板铜箔用细砂纸打光后,均匀地在铜箔面涂一层松香酒精溶液。若是己焊接过的印刷电路板,应将各焊孔扎通(可用电烙铁熔化焊点焊锡后,趁热用针将焊孔扎通)。(2)将10只电阻器引脚逐个用小刀刮亮后,分别镀锡。2 .焊接(1)将电阻插入印刷电路板小孔。从正面插入(不带铜箔面)。电阻引脚留35毫米。(2)在电路板反面(有铜箔一面),将电阻引脚焊在铜箔上,控制好焊接时间为23秒。若准备重复练习,可不剪断引脚。将10只电阻逐个焊接在印刷电路板上。3 .检查焊接质量10个焊点中,符合焊接要求的有儿个?将不合格的焊点重新焊接。4 .将电阻逐个拆下。拔下电路铁电源插头,收拾好器材。5 .电烙铁使用时间较长时,烙铁头上会有黑色氧化物和残留的焊锡渣,将影响后面的焊接。应该用松香不断地清洁烙铁头,使它保持良好的工作状态.
