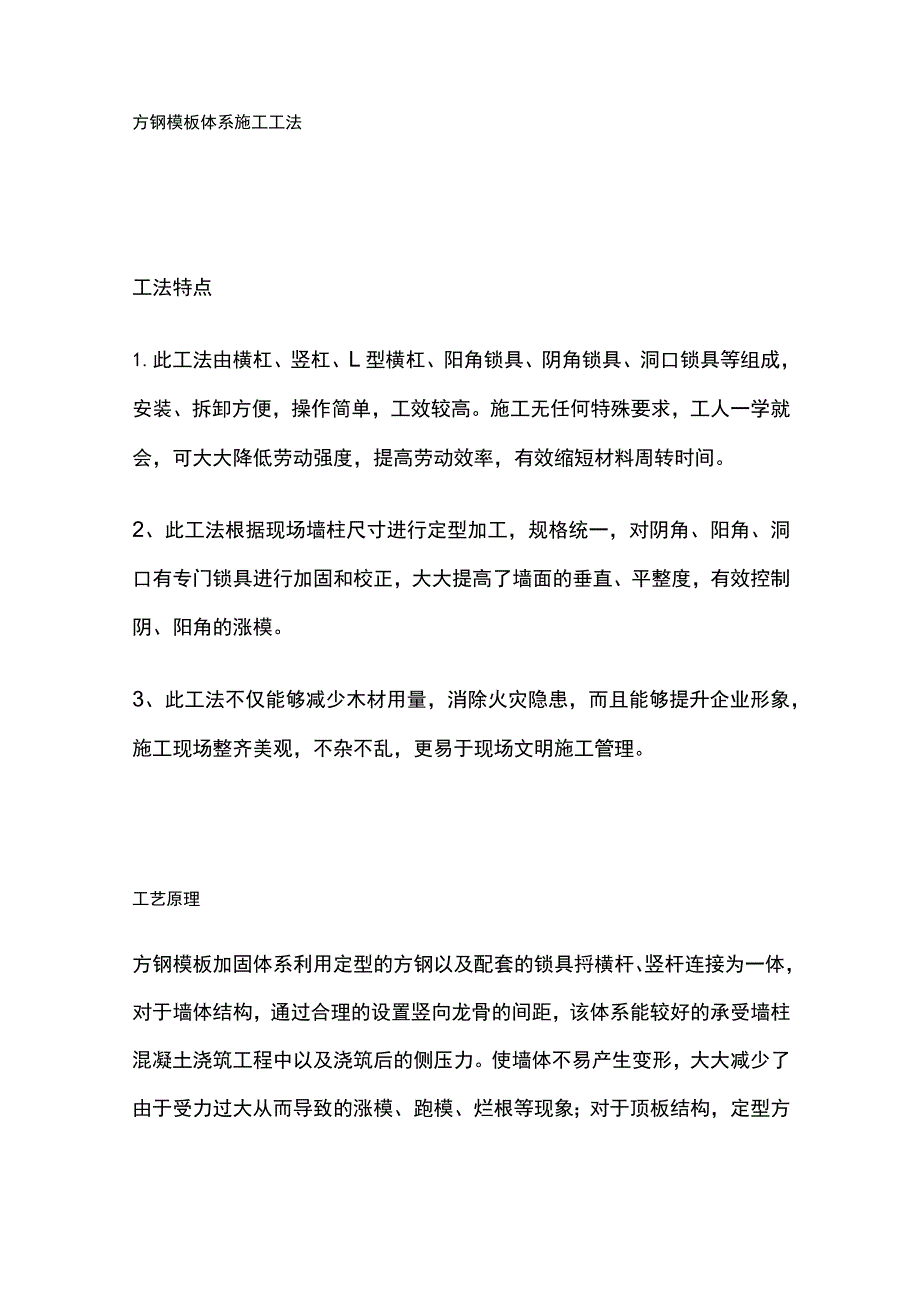

1、方钢模板体系施工工法工法特点1.此工法由横杠、竖杠、L型横杠、阳角锁具、阴角锁具、洞口锁具等组成，安装、拆卸方便，操作简单，工效较高。施工无任何特殊要求，工人一学就会，可大大降低劳动强度，提高劳动效率，有效缩短材料周转时间。2、此工法根据现场墙柱尺寸进行定型加工，规格统一，对阴角、阳角、洞口有专门锁具进行加固和校正，大大提高了墙面的垂直、平整度，有效控制阴、阳角的涨模。3、此工法不仅能够减少木材用量，消除火灾隐患，而且能够提升企业形象，施工现场整齐美观，不杂不乱，更易于现场文明施工管理。工艺原理方钢模板加固体系利用定型的方钢以及配套的锁具捋横杆、竖杆连接为一体，对于墙体结构，通过合理的设置竖向

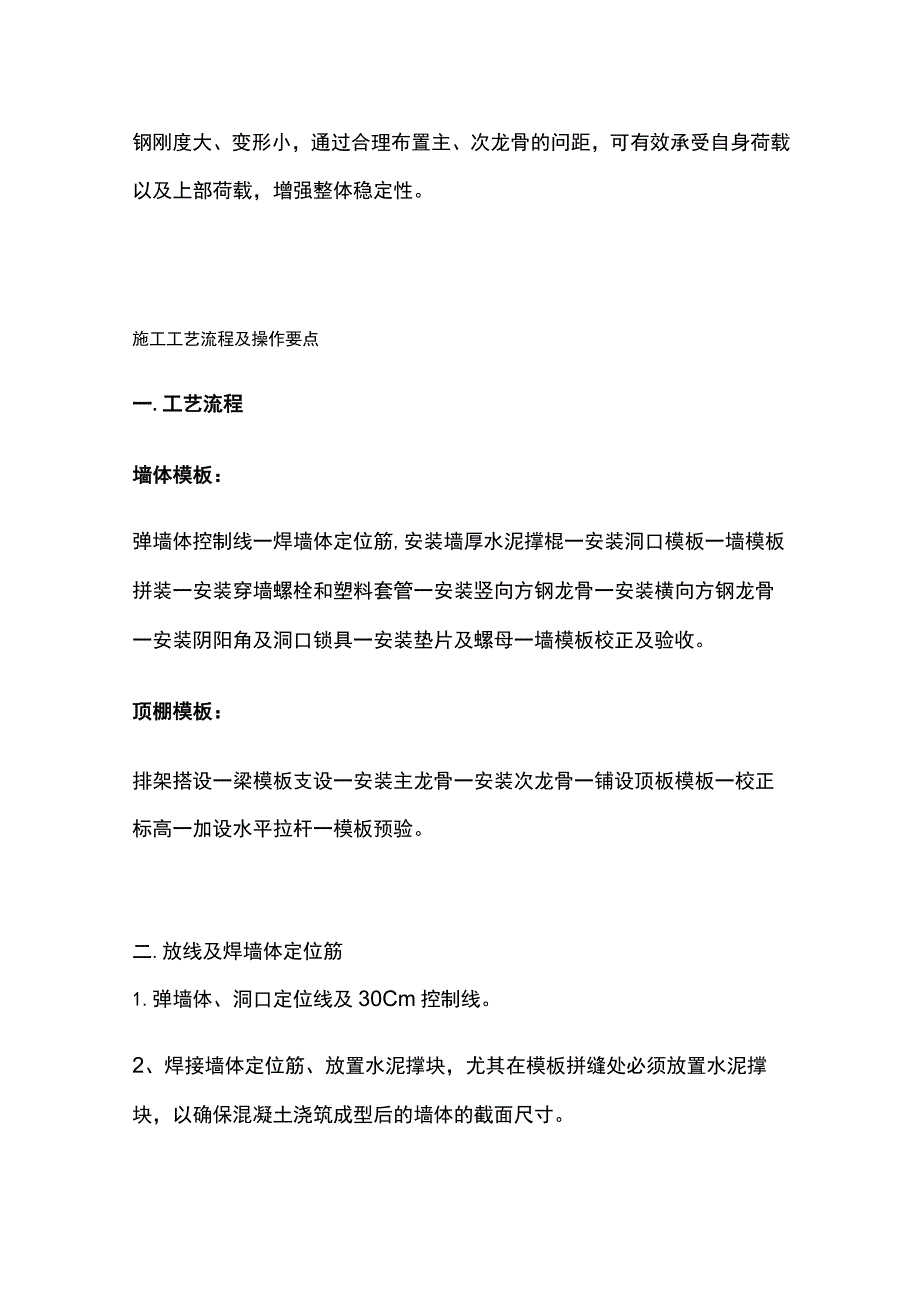

2、龙骨的间距，该体系能较好的承受墙柱混凝土浇筑工程中以及浇筑后的侧压力。使墙体不易产生变形，大大减少了由于受力过大从而导致的涨模、跑模、烂根等现象；对于顶板结构，定型方钢刚度大、变形小，通过合理布置主、次龙骨的问距，可有效承受自身荷载以及上部荷载，增强整体稳定性。施工工艺流程及操作要点一.工艺流程墙体模板：弹墙体控制线一焊墙体定位筋,安装墙厚水泥撑棍一安装洞口模板一墙模板拼装一安装穿墙螺栓和塑料套管一安装竖向方钢龙骨一安装横向方钢龙骨一安装阴阳角及洞口锁具一安装垫片及螺母一墙模板校正及验收。顶棚模板：排架搭设一梁模板支设一安装主龙骨一安装次龙骨一铺设顶板模板一校正标高一加设水平拉杆一模板预验。二

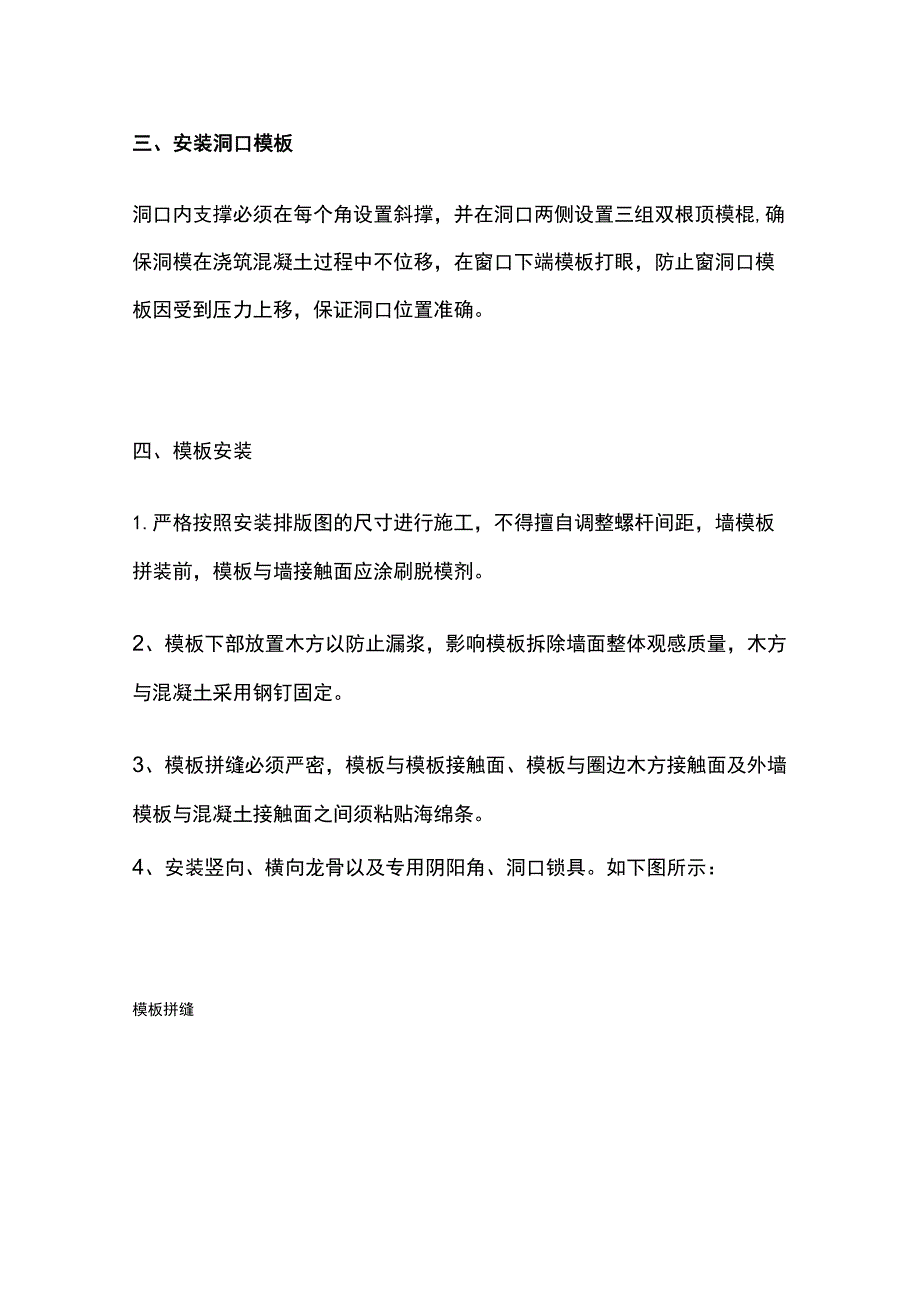

3、.放线及焊墙体定位筋1.弹墙体、洞口定位线及30Cm控制线。2、焊接墙体定位筋、放置水泥撑块，尤其在模板拼缝处必须放置水泥撑块，以确保混凝土浇筑成型后的墙体的截面尺寸。三、安装洞口模板洞口内支撑必须在每个角设置斜撑，并在洞口两侧设置三组双根顶模棍,确保洞模在浇筑混凝土过程中不位移，在窗口下端模板打眼，防止窗洞口模板因受到压力上移，保证洞口位置准确。四、模板安装1.严格按照安装排版图的尺寸进行施工，不得擅自调整螺杆间距，墙模板拼装前，模板与墙接触面应涂刷脱模剂。2、模板下部放置木方以防止漏浆，影响模板拆除墙面整体观感质量，木方与混凝土采用钢钉固定。3、模板拼缝必须严密，模板与模板接触面、模板与圈
4、边木方接触面及外墙模板与混凝土接触面之间须粘贴海绵条。4、安装竖向、横向龙骨以及专用阴阳角、洞口锁具。如下图所示：模板拼缝阴角加固阳角企口拼缝5、对模板垂直、平整度进行校正，校正时采用钢管支撑与预埋支角进行连接，对墙模垂直度进行加固。质量保证措施1.保证采用的方钢构件各部分形状尺寸正确无误。2、采用的方钢，必须具有足够的强度、刚度和稳定性。3、模板在使用前，与混凝土接触面应刷脱模剂，混凝土浇筑前应浇水湿润，不能有积水，以确保混凝土浇筑完成后，在模板拆除过程中，混凝土墙面不缺棱掉角。4、模板拼缝必须严密，为防止漏浆，模板与模板接触面、模板与圈边木方接触面及外墙模板与混凝土接触面之间须粘贴海绵条。5、为防止漏浆和保证模板的整体稳定性，模板拼缝处必须设一条次龙骨。主龙骨的接头处必须加支撑，次龙骨必须垂直于板长布置。6、跨度大于4m的梁、板中间应起拱,在设计未有特殊要求的情况下，起拱高度宜为1%。3%o,且不超过15mmo可采用调节卡扣加垫小木楔的方法起拱。7、顶板模板采用硬拼接，支顶板模板时，应用水平尺，以确保两相临板缝高低差不大于2mm。8、剪力墙模板支设完成后，应用靠尺检查横杠是否在同一直线上，通长由于螺母的松紧不一致造成墙体不平整。9、检查大纹螺栓、丝杆与螺母是否配套，不配套时应用双螺母。否则振动棒下入墙体时易使螺母自动退丝，影响墙体平整度、垂直度。
