1、施工技术交底记录单位工程名称无功补偿装置安装交底日期2017.11.11施工单位XXX分项工程名称/交底提要关于无功补偿装置安装注意事宜交底内容：1电抗器安装1.1将电抗器整体吊装离地面1米，连接支柱绝缘子及支撑，连接顺序为电抗器、支撑、瓷瓶。绝缘子安装前应检查瓷件、法兰应完整无裂纹，胶合处填料完整，结合牢固。支柱绝缘子叠装时中心线应一致，固定应牢固，紧固件齐全。1.2电抗器与支柱绝缘子组装完成后，整体起吊至支柱上方，连接支柱与电抗器下方支柱绝缘子，注意电抗器设备接线端子朝向应与图纸保持一致。1.3电抗器安装完毕应仔细检查，确保电抗器上无破布、螺栓、泥土等杂物。在相应相序刷黄、绿、红相色漆。1
2、.4电抗器支柱底座应接地，接地线采用60x8热镀锌扁钢，接地线不能形成闭合磁路，本站采用2开口接地。1. 5电抗器交接试验按照相关交接规程执行。2电容组安装1.1 安装之前应仔细检查设备外观无破损、锈蚀和变形，本工程每组电容器由支架组成，电容组必须按编号进行安装。2. 2基础预埋件先与支架支柱相连，注意保持中心线一致。2. 3电容器组安装就位后，按照图纸进行连线。要求熔断器安装排列整齐，倾斜角度符合产品要求，放电线圈瓷套无损伤，相色正确，接线牢固美观，电容器一次接线符合图纸设计要求。3隔离开关的安装3.1将开关底座先吊装到基础钢架上并固定，再将隔离开关整体起吊，吊至开关底座上，眼距对正螺栓均匀
3、紧固。开关两列的支柱绝缘子安装后高度必须一致，达不到要求时，可在瓷瓶之间利用垫圈进行调整。安装后两列绝缘子柱的中心距离应满足设计要求。3. 2接地开关安装将接地开关的动触头部分吊起至底座一侧对正位置，用螺栓均匀紧固。接地开关的静触头装在隔离开关头部靠近接地开关一侧。如果是“前接地”，接地开关装于隔离静触头侧，如为“后接地”，接地开关装于隔离开关动触头侧。3. 3隔离开关静触头安装将静触头用白布、丙酮擦洗干净，涂以电力复合脂。3.4操作绝缘子、操作主轴安装将绝缘子擦洗干净。操作绝缘子、操作主轴均装在开关头部一侧，操作绝缘子的下端与操作主轴连接，上端与开关机座上的连接盘连接。带接地刀时，其联锁转臂
4、的方向应安装正确，即开关处于合位时，地刀机构被闭锁在分闸位置，反之也应相互闭锁。安装后应仔细观察操作绝缘子与操作主轴是否在同一条轴心线上，绝缘子转动时，应无摆动现象，各轴承应无卡滞，转动应灵活。3. 5隔离开关操动机构、联锁装置安装,隔离开关操动机构箱，接地刀的操动机构箱分别安装于基础的钢架构上。操动杆连接时，开关与操动机构均应处于合（或分）位，用抱夹上的连杆螺栓将连接管抱紧。当开关与操动机构两者终点位置不一致时，松开抱夹上的螺栓，改变抱夹与连接管的相对位置，达到两者一致。在连接管上打孔，将10X80销子打入，拧紧连接螺栓，使其互相固定牢固。联锁装置对照厂家说明书进行安装，使整个联锁装置满足正

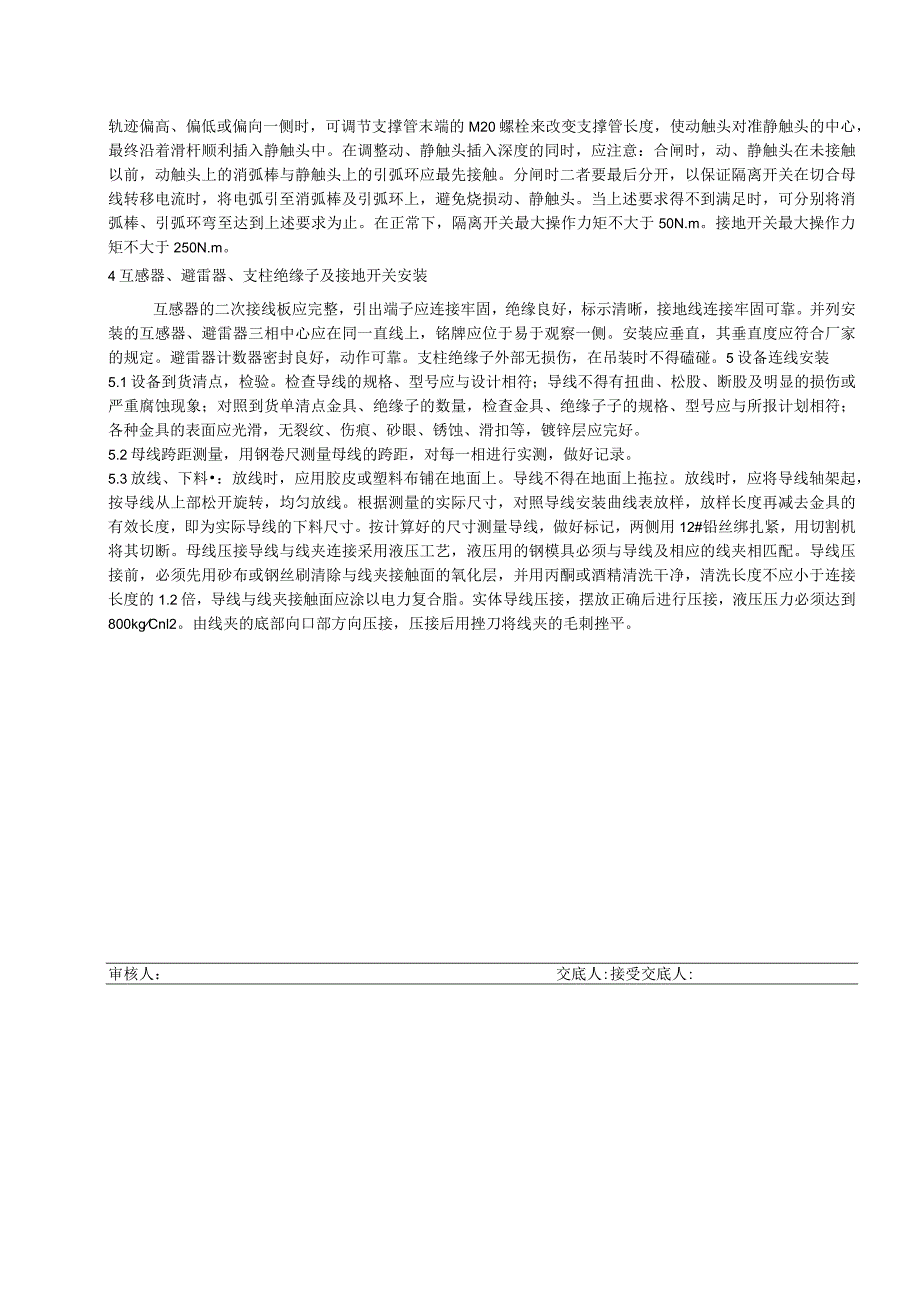

5、确的联锁要求。3. 6开关的调整，动触头正确插入静触头，插入深度应满足的要求。两侧绝缘子柱高度和距离不一致时，可调整垫圈来改变绝缘子的高度和倾斜度。手动慢合闸，观察动触头的运动轨迹，当动触头合闸终了时，项目名称：XXX工程编号:AZ-01-02-34-00-00-001轨迹偏高、偏低或偏向一侧时，可调节支撑管末端的M20螺栓来改变支撑管长度，使动触头对准静触头的中心，最终沿着滑杆顺利插入静触头中。在调整动、静触头插入深度的同时，应注意：合闸时，动、静触头在未接触以前，动触头上的消弧棒与静触头上的引弧环应最先接触。分闸时二者要最后分开，以保证隔离开关在切合母线转移电流时，将电弧引至消弧棒及引弧环
6、上，避免烧损动、静触头。当上述要求得不到满足时，可分别将消弧棒、引弧环弯至达到上述要求为止。在正常下，隔离开关最大操作力矩不大于50N.m。接地开关最大操作力矩不大于250N.m。4互感器、避雷器、支柱绝缘子及接地开关安装互感器的二次接线板应完整，引出端子应连接牢固，绝缘良好，标示清晰，接地线连接牢固可靠。并列安装的互感器、避雷器三相中心应在同一直线上，铭牌应位于易于观察一侧。安装应垂直，其垂直度应符合厂家的规定。避雷器计数器密封良好，动作可靠。支柱绝缘子外部无损伤，在吊装时不得磕碰。5设备连线安装5.1设备到货清点，检验。检查导线的规格、型号应与设计相符；导线不得有扭曲、松股、断股及明显的损
7、伤或严重腐蚀现象；对照到货单清点金具、绝缘子的数量，检查金具、绝缘子子的规格、型号应与所报计划相符；各种金具的表面应光滑，无裂纹、伤痕、砂眼、锈蚀、滑扣等，镀锌层应完好。5.2母线跨距测量，用钢卷尺测量母线的跨距，对每一相进行实测，做好记录。5.3放线、下料：放线时，应用胶皮或塑料布铺在地面上。导线不得在地面上拖拉。放线时，应将导线轴架起，按导线从上部松开旋转，均匀放线。根据测量的实际尺寸，对照导线安装曲线表放样，放样长度再减去金具的有效长度，即为实际导线的下料尺寸。按计算好的尺寸测量导线，做好标记，两侧用12#铅丝绑扎紧，用切割机将其切断。母线压接导线与线夹连接采用液压工艺，液压用的钢模具必须与导线及相应的线夹相匹配。导线压接前，必须先用砂布或钢丝刷清除与线夹接触面的氧化层，并用丙酮或酒精清洗干净，清洗长度不应小于连接长度的1.2倍，导线与线夹接触面应涂以电力复合脂。实体导线压接，摆放正确后进行压接，液压压力必须达到800kgCnl2。由线夹的底部向口部方向压接，压接后用挫刀将线夹的毛刺挫平。审核人：交底人:接受交底人:
