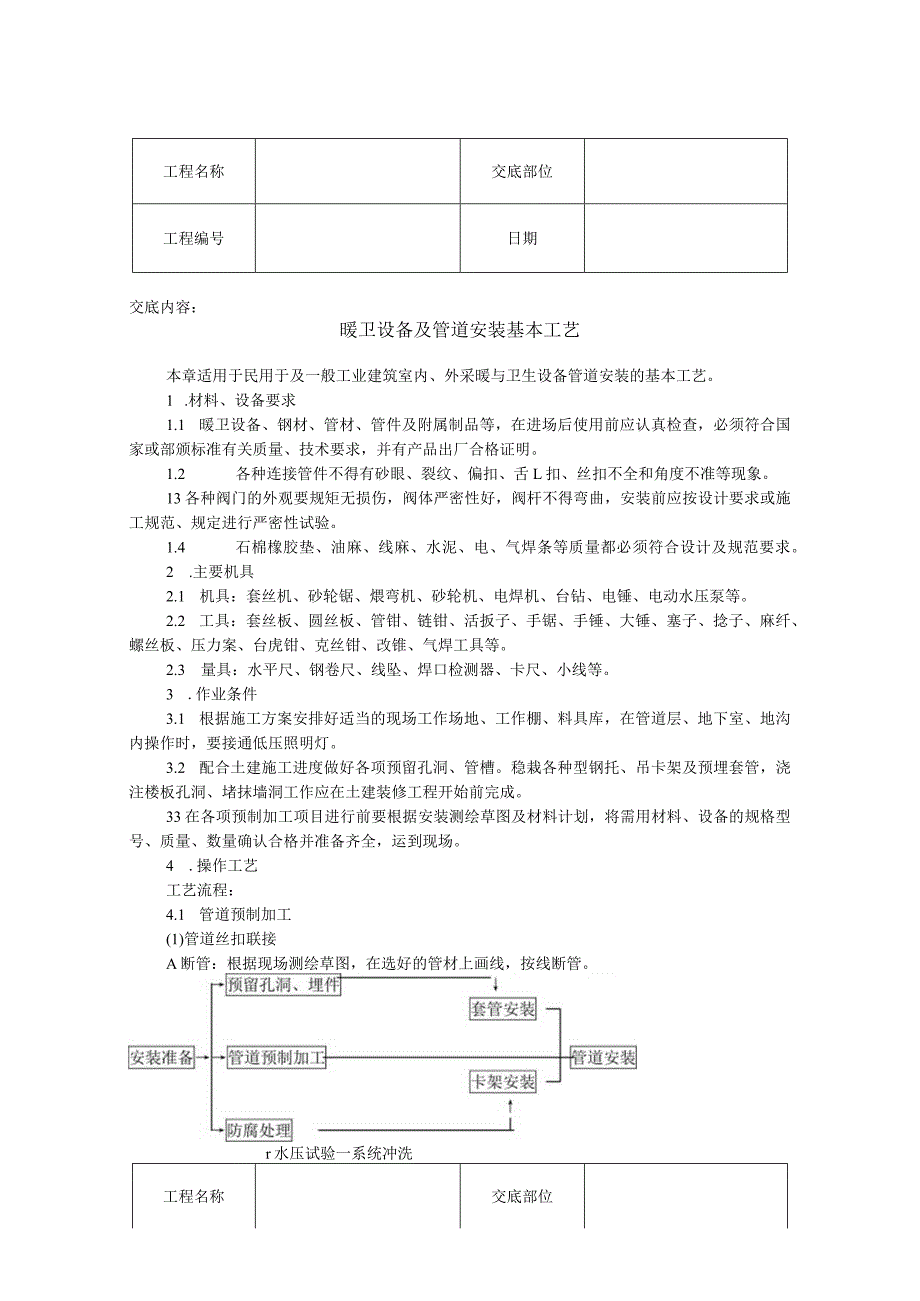

1、工程名称交底部位工程编号日期交底内容：暖卫设备及管道安装基本工艺本章适用于民用于及一般工业建筑室内、外采暖与卫生设备管道安装的基本工艺。1 .材料、设备要求1.1 暖卫设备、钢材、管材、管件及附属制品等，在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。1.2 各种连接管件不得有砂眼、裂纹、偏扣、舌L扣、丝扣不全和角度不准等现象。13各种阀门的外观要规矩无损伤，阀体严密性好，阀杆不得弯曲，安装前应按设计要求或施工规范、规定进行严密性试验。1.4 石棉橡胶垫、油麻、线麻、水泥、电、气焊条等质量都必须符合设计及规范要求。2 .主要机具2.1 机具：套丝机、砂
2、轮锯、煨弯机、砂轮机、电焊机、台钻、电锤、电动水压泵等。2.2 工具：套丝板、圆丝板、管钳、链钳、活扳子、手锯、手锤、大锤、塞子、捻子、麻纤、螺丝板、压力案、台虎钳、克丝钳、改锥、气焊工具等。2.3 量具：水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。3 .作业条件3.1 根据施工方案安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。3.2 配合土建施工进度做好各项预留孔洞、管槽。稳栽各种型钢托、吊卡架及预埋套管，浇注楼板孔洞、堵抹墙洞工作应在土建装修工程开始前完成。33在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需用材料、设备的规格型号

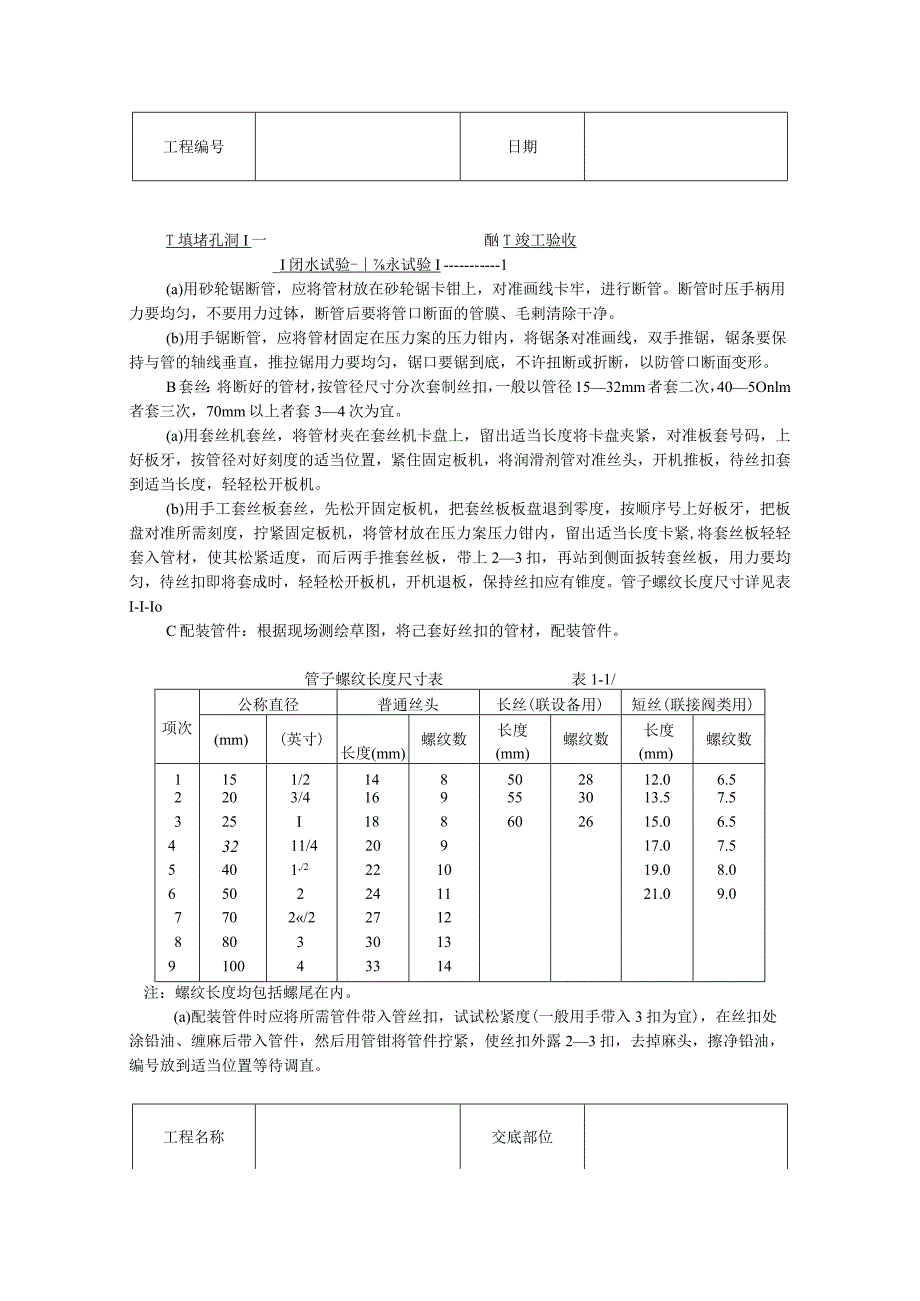

3、、质量、数量确认合格并准备齐全，运到现场。4 .操作工艺工艺流程：4.1 管道预制加工(1)管道丝扣联接A断管：根据现场测绘草图，在选好的管材上画线，按线断管。r水压试验一系统冲洗工程名称交底部位工程编号日期T填堵孔洞I一酗T竣工验收_I闭水试验-永试验I1(a)用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用力要均匀，不要用力过钵，断管后要将管口断面的管膜、毛剌清除干净。(b)用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。B套丝：将断好的管材，按管
4、径尺寸分次套制丝扣，一般以管径1532mm者套二次，405Onlm者套三次，70mm以上者套34次为宜。(a)用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。(b)用手工套丝板套丝，先松开固定板机，把套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧,将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上23扣，再站到侧面扳转套丝板，用力要均匀，待丝扣即将套成时，轻轻松开板机，开机退板，
5、保持丝扣应有锥度。管子螺纹长度尺寸详见表I-I-IoC配装管件：根据现场测绘草图，将己套好丝扣的管材，配装管件。管子螺纹长度尺寸表表1-1/项次公称直径普通丝头长丝(联设备用)短丝(联接阀类用)(mm)(英寸)长度(mm)螺纹数长度(mm)螺纹数长度(mm)螺纹数1151/2148502812.06.52203/4169553013.57.5325I188602615.06.543211/420917.07.55401,/2221019.08.06502241121.09.07702/2271288033013910043314注：螺纹长度均包括螺尾在内。(a)配装管件时应将所需管件带入管丝扣

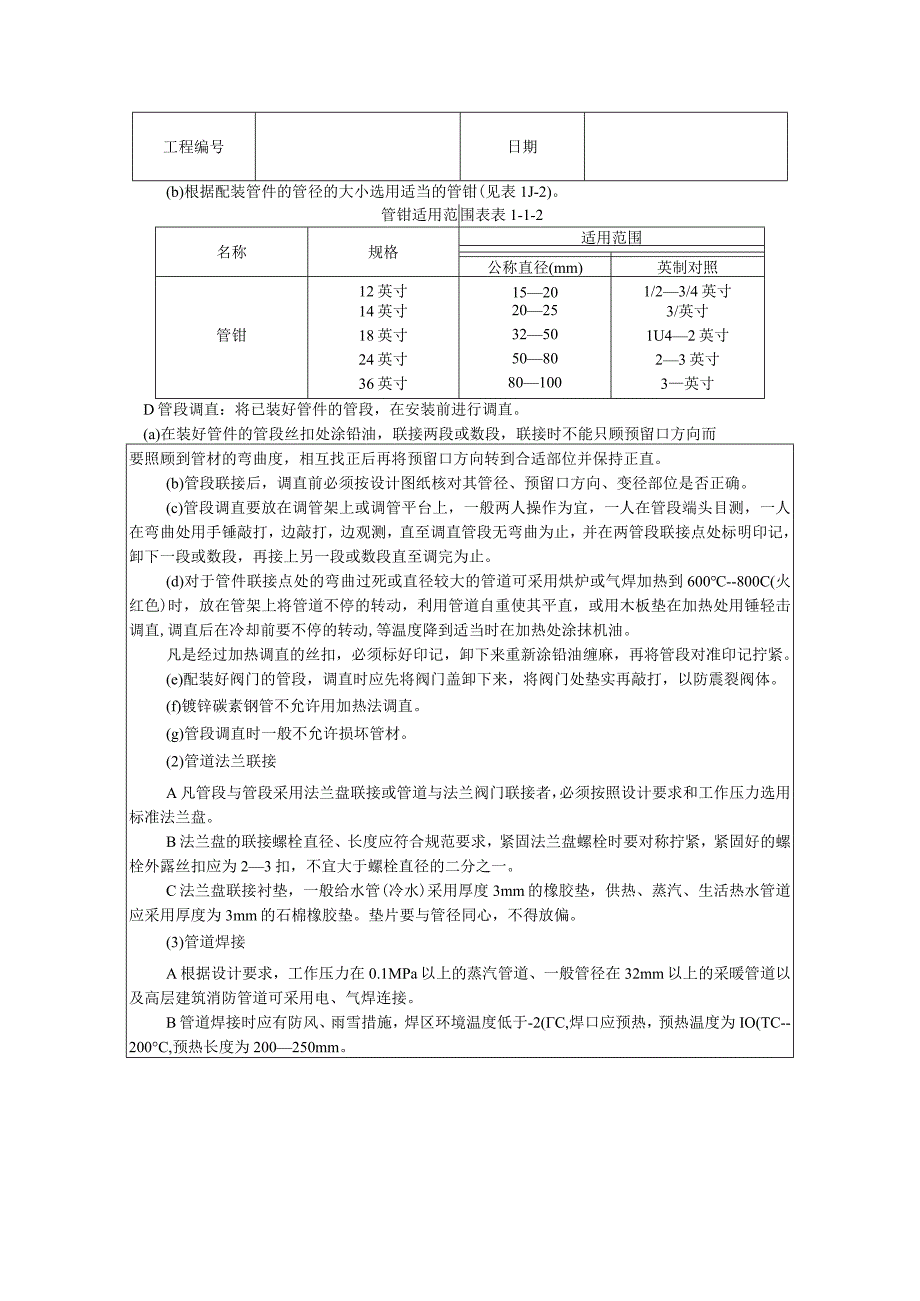

6、，试试松紧度(一般用手带入3扣为宜)，在丝扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露23扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。工程名称交底部位工程编号日期(b)根据配装管件的管径的大小选用适当的管钳(见表1J-2)。管钳适用范围表表1-1-2名称规格适用范围公称直径(mm)英制对照12英寸15201/23/4英寸14英寸20253/英寸管钳18英寸32501U42英寸24英寸508023英寸36英寸801003英寸D管段调直：将已装好管件的管段，在安装前进行调直。(a)在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能只顾预留口方向而要照顾到管材的弯曲度，相
7、互找正后再将预留口方向转到合适部位并保持正直。(b)管段联接后，调直前必须按设计图纸核对其管径、预留口方向、变径部位是否正确。(c)管段调直要放在调管架上或调管平台上，一般两人操作为宜，一人在管段端头目测，一人在弯曲处用手锤敲打，边敲打，边观测，直至调直管段无弯曲为止，并在两管段联接点处标明印记，卸下一段或数段，再接上另一段或数段直至调完为止。(d)对于管件联接点处的弯曲过死或直径较大的管道可采用烘炉或气焊加热到600-800C(火红色)时，放在管架上将管道不停的转动，利用管道自重使其平直，或用木板垫在加热处用锤轻击调直,调直后在冷却前要不停的转动,等温度降到适当时在加热处涂抹机油。凡是经过加
8、热调直的丝扣，必须标好印记，卸下来重新涂铅油缠麻，再将管段对准印记拧紧。(e)配装好阀门的管段，调直时应先将阀门盖卸下来，将阀门处垫实再敲打，以防震裂阀体。(f)镀锌碳素钢管不允许用加热法调直。(g)管段调直时一般不允许损坏管材。(2)管道法兰联接A凡管段与管段采用法兰盘联接或管道与法兰阀门联接者，必须按照设计要求和工作压力选用标准法兰盘。B法兰盘的联接螺栓直径、长度应符合规范要求，紧固法兰盘螺栓时要对称拧紧，紧固好的螺栓外露丝扣应为23扣，不宜大于螺栓直径的二分之一。C法兰盘联接衬垫，一般给水管(冷水)采用厚度3mm的橡胶垫，供热、蒸汽、生活热水管道应采用厚度为3mm的石棉橡胶垫。垫片要与管
9、径同心，不得放偏。(3)管道焊接A根据设计要求，工作压力在0.1MPa以上的蒸汽管道、一般管径在32mm以上的采暖管道以及高层建筑消防管道可采用电、气焊连接。B管道焊接时应有防风、雨雪措施，焊区环境温度低于-2(C,焊口应预热，预热温度为IO(TC-200C,预热长度为200250mm。工程名称交底部位工程编号日期C一般管道的焊接为对口型式及组对。D焊接前要将两管轴线对中，先将两管端部点焊牢，管径在Ioomm以下可点焊三个点，管径在15Omm以上以点焊四个点为宜。E管材壁厚在5mm以上者应对管端焊口部位铲坡口，如用气焊加工管道坡口，必须除去坡口表面的氧化皮，并将影响焊接质量的凹凸不平处打磨平整
10、。F管材与法兰盘焊接，应先将管材插入法兰盘内，先点焊23点再用角尺找正找平后方可焊接，法兰盘应两面焊接，其内侧焊缝不得凸出法兰盘密封面。(4)管道承插口连接A水泥捻口：-一般用于室内、外铸铁排水管道的承插口连接。(a)为了减少捻固定灰口，对部分管材与管件可预先捻好灰口，捻灰口前应检查管材管件有无裂纹、砂眼等缺陷，并将管材与管件进行预排，校对尺寸有无差错，承插口的灰口环形缝隙是否合格。(b)管材与管件连接时可在临时固定架上，管与管件按图纸要求将承口朝上，插口向下的方向插好，捻灰口。(C)捻灰口时，先用麻钎将拧紧的比承插口环形缝隙稍粗一些的青麻或扎绑绳打进承口内，一般打两圈为宜(约为承口深度的三分
11、之一)，青麻搭接处应大于30mm的长度，而后将麻打实，边打边找正、找直并将麻须捣平。(d)将麻打好后，即可把捻口灰(水与水泥重量比1：9)分层填入承口环形缝隙内，先用薄捻凿，一手填灰，一手用捻凿捣实，然后分层用手锤、捻凿打实，直到将灰口填满，用厚薄与承口环形缝隙大小相适应的捻凿将灰口打实打平，直至捻凿打在灰口上有回弹的感觉即为合格。(e)拌合捻口灰，应随拌合随用，拌好的灰应控制在一个半小时内用完为宜，同时要根据气候情况适当调整用水量。(f)预制加工两节管或两个以上管件时，应将先捻好灰口的管或管件排列在上部，再捻下部灰口，以减轻其震动。捻完最后一个灰口应检查其余灰口有无松动，如有松动应及时处理。
12、(g)预制加工好的管段与管件应码放在平坦的场所，放平垫实，用湿麻绳缠好灰口，浇水养护，保持湿润，一般常温48h后方可移动运到现场安装。(h)冬季严寒季节捻灰口应采取有效的防冻措施，拌灰用水可加适量盐水，捻好的灰口严禁受冻，存放环境温度应保持在5C以上，有条件亦可采取蒸汽养护。B石棉水泥接口：一般室内、外铸铁给水管道敷设均采用石棉水泥捻口，即在水泥内掺适量的石棉绒拌合，其具体做法详见第二章。C铅接口：一般用于工业厂房室内铸铁给水管敷设，设计有特殊要求或室外铸铁给水管紧急抢修，管道碰头急于通水的情况可采用铅接口，具体做法详见第二章。D橡胶圈接口：-一般用于室外铸铁给水管铺设、安装的管与管接口。管与
13、管件仍需采用石棉水泥捻口，具体做法详见第十二章。4.2预留孔洞及预埋铁件(1)在混凝土楼板、梁、墙上预留孔、洞、槽和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按交底部位工程名称工程编号日期标记固定牢，盒内塞入纸团等物，在浇注混凝土过程中应有专人配合校对，看管模盒、埋件,以免移位。（2）凡属预制墙板楼板需要剔孔洞，必须在装修或抹灰前剔凿，其直径与管外径的间隙不得超过30mm,遇有剔混凝土空心楼板肋或断钢筋，必须预先征得有关部门的同意及采取相应补救措施后，方可剔凿。（3）在外徜内模和外挂板内模工程中，对个别无法预留的孔洞，应在大
14、模板拆除后及时进行制凿。（4）用电锤或手锤、塞子剔凿孔洞时，用力要适度，严禁用大锤操作。（5）预留孔应配合土建进行，其尺寸如设计无要求时应按表1-1-5的规定执行。43套管安装（1）纸套管：一般民用建筑穿墙的导管或立、支管可采用水泥袋纸套管，按所穿构筑物的厚度及管径大小下料，在构筑物穿过的管道上裹好三层水泥袋纸，用22#铅丝将套管纸两端绑扎牢，但不宜过紧，装好的套管应露出墙外20mm,待装修完毕后再将外露的套管割切与面层平齐。（2）钢套管：根据所穿构筑物的厚度及管径尺寸确定套管规格、，下料后套管内刷防锈漆一道，用于穿楼板套管应在适当部位焊好架铁。管道安装时，把预制好的套管穿好，套管上端应高出地面20mm,厨房及厕浴间套管应高出地面50mm,下端与楼板面平。预埋上下层套管时，中心线需垂直，凡有管道煤气的房间，所有套管的缝隙均应按设计要求做填料严密处理。预留孔洞尺寸（mm）表1-15项次管道名称明管暗管留孔尺寸长X宽墙槽尺寸宽X深1（管径小于或等于25）采暖或给水立管（管径3250）（管径70IoO）100*100150*150200*200130*130150*130200*2002一根排水管（管径小于或等于50）（管径70100）150*150200*20020
