《机械零件进行热处理的原因.docx》由会员分享，可在线阅读，更多相关《机械零件进行热处理的原因.docx（5页珍藏版）》请在第壹文秘上搜索。

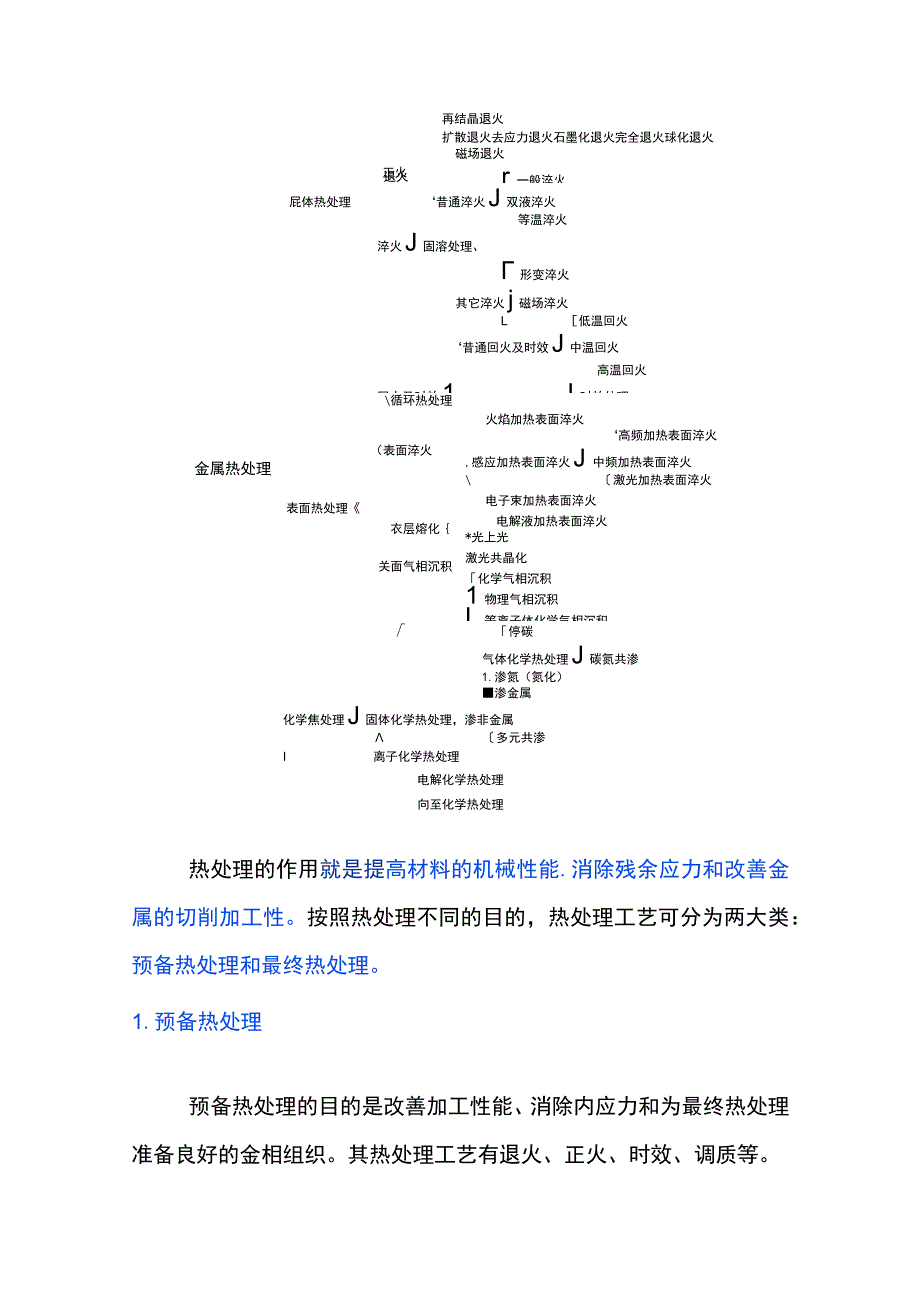

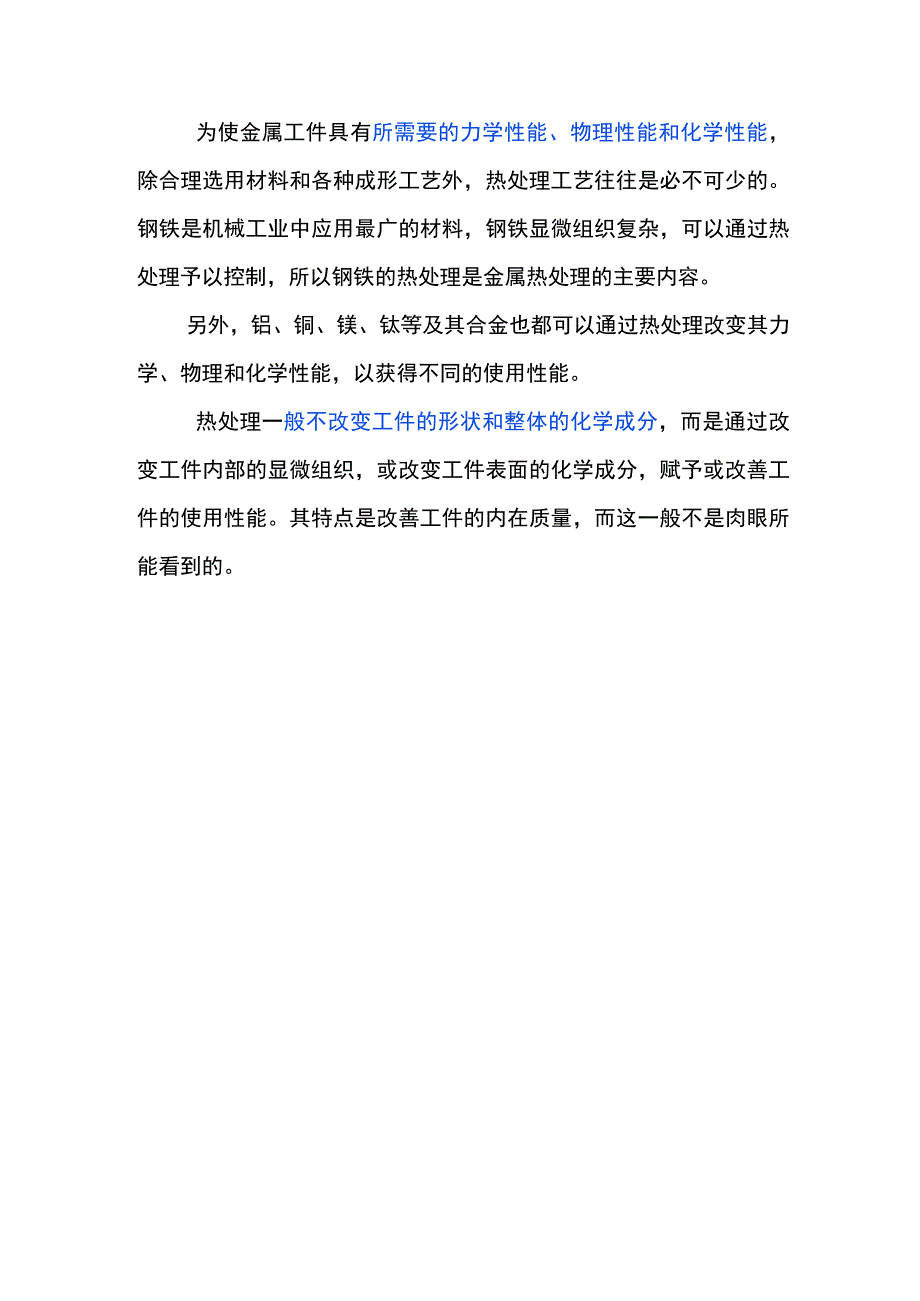

1、为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。再结晶退火退火扩散退火去应力退火石墨化退火完全退火球化退火正火磁场退火r 一般淬火屁体热处
2、理昔通淬火J双液淬火等温淬火淬火J固溶处理、形变淬火其它淬火j磁场淬火L低温回火昔通回火及时效J中温回火高温回火回火及时效1I时效处理其它回火及时效暖场回火IL形变时效循环热处理（表面淬火金属热处理表面热处理衣层熔化关面气相沉积火焰加热表面淬火高频加热表面淬火,感应加热表面淬火J 中频加热表面淬火激光加热表面淬火电子束加热表面淬火电解液加热表面淬火*光上光激光共晶化化学气相沉积1物理气相沉积L等离子体化学气相沉积停碳气体化学热处理J碳氮共渗1.渗氮（氮化）渗金属化学焦处理J固体化学热处理，渗非金属多元共渗I离子化学热处理电解化学热处理向至化学热处理热处理的作用就是提高材料的机械性能.消除残余应

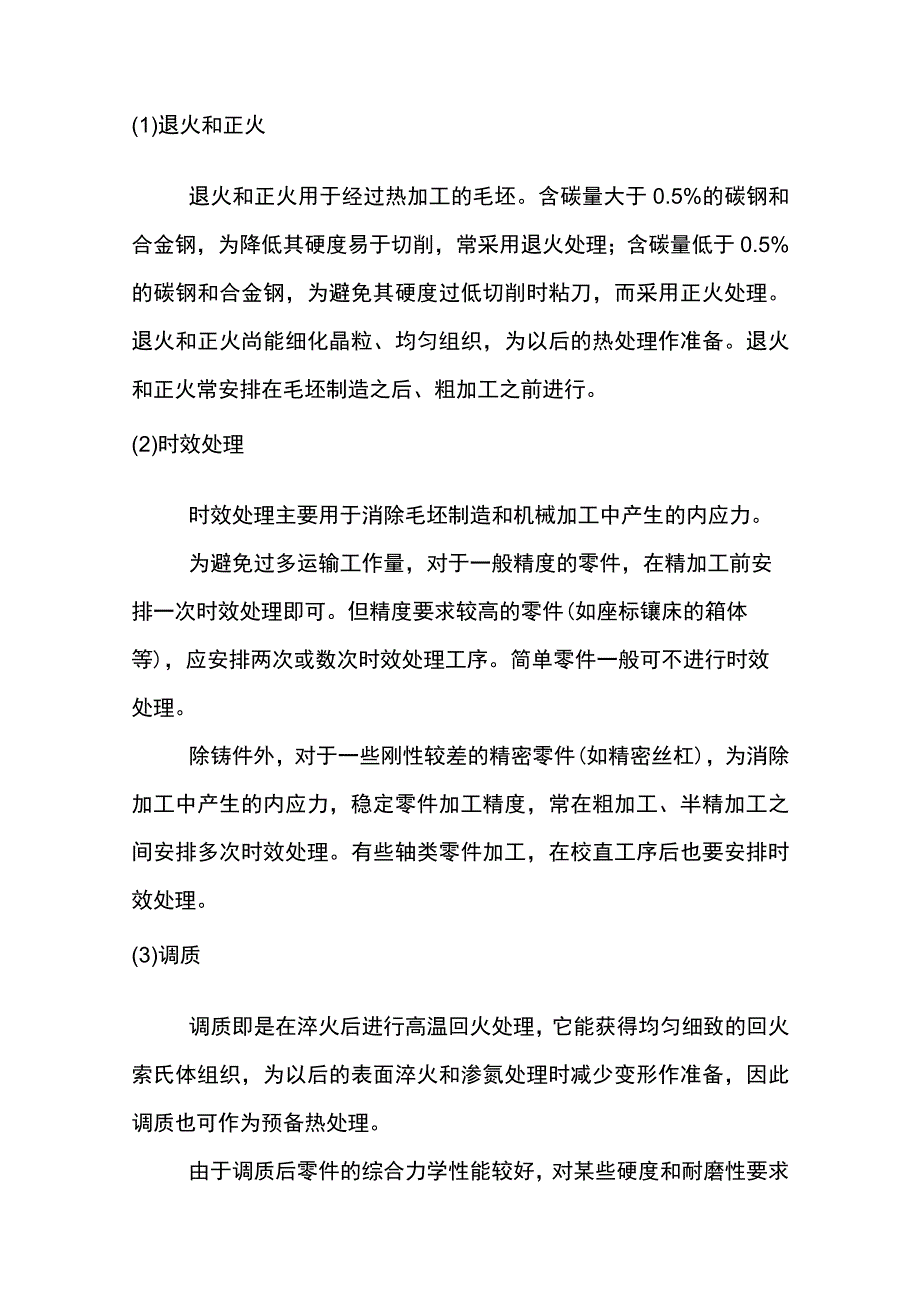

3、力和改善金属的切削加工性。按照热处理不同的目的，热处理工艺可分为两大类：预备热处理和最终热处理。1.预备热处理预备热处理的目的是改善加工性能、消除内应力和为最终热处理准备良好的金相组织。其热处理工艺有退火、正火、时效、调质等。(1)退火和正火退火和正火用于经过热加工的毛坯。含碳量大于0.5%的碳钢和合金钢，为降低其硬度易于切削，常采用退火处理；含碳量低于0.5%的碳钢和合金钢，为避免其硬度过低切削时粘刀，而采用正火处理。退火和正火尚能细化晶粒、均匀组织，为以后的热处理作准备。退火和正火常安排在毛坯制造之后、粗加工之前进行。(2)时效处理时效处理主要用于消除毛坯制造和机械加工中产生的内应力。为避
4、免过多运输工作量，对于一般精度的零件，在精加工前安排一次时效处理即可。但精度要求较高的零件(如座标镶床的箱体等)，应安排两次或数次时效处理工序。简单零件一般可不进行时效处理。除铸件外，对于一些刚性较差的精密零件(如精密丝杠)，为消除加工中产生的内应力，稳定零件加工精度，常在粗加工、半精加工之间安排多次时效处理。有些轴类零件加工，在校直工序后也要安排时效处理。(3)调质调质即是在淬火后进行高温回火处理，它能获得均匀细致的回火索氏体组织，为以后的表面淬火和渗氮处理时减少变形作准备，因此调质也可作为预备热处理。由于调质后零件的综合力学性能较好，对某些硬度和耐磨性要求不高的零件，也可作为最终热处理工序
5、。2.最终热处理最终热处理的目的是提高硬度、耐磨性和强度等力学性能。(1)淬火淬火有表面淬火和整体淬火。其中表面淬火因为变形、氧化及脱碳较小而应用较广，而且表面淬火还具有外部强度高、耐磨性好，而内部保持良好的韧性、抗冲击力强的优点。为提高表面淬火零件的机械性能，常需进行调质或正火等热处理作为预备热处理。其一般工艺路线为：下料一锻造-正火(退火)-粗加工一调质-半精加工-表面淬火-精加工。(2)渗碳淬火渗碳淬火适用于低碳钢和低合金钢，先提高零件表层的含碳量，经淬火后使表层获得高的硬度，而心部仍保持一定的强度和较高的韧性和塑性。渗碳分整体渗碳和局部渗碳。局部渗碳时对不渗碳部分要采取防渗措施(镀铜或镀防渗材料)。由于渗碳淬火变形大，且渗碳深度一般在0.52mm之间，所以渗碳工序一般安排在半精加工和精加工之间。其工艺路线一般为：下料-锻造-正火-粗、半精加工-渗碳淬火-精加工。当局部渗碳零件的不渗碳部分采用加大余量后，切除多余的渗碳层的工艺方案时，切除多余渗碳层的工序应安排在渗碳后，淬火前进行。(3)渗氮处理渗氮是使氮原子渗入金属表面获得一层含氮化合物的处理方法。渗氮层可以提高零件表面的硬度、耐磨性、疲劳强度和抗蚀性。由于渗氮处理温度较低、变形小、且渗氮层较薄(一般不超过0.6-0.7mm),渗氮工序应尽量靠后安排，为减小渗氮时的变形，在切削后一般需进行消除应力的高温回火。
