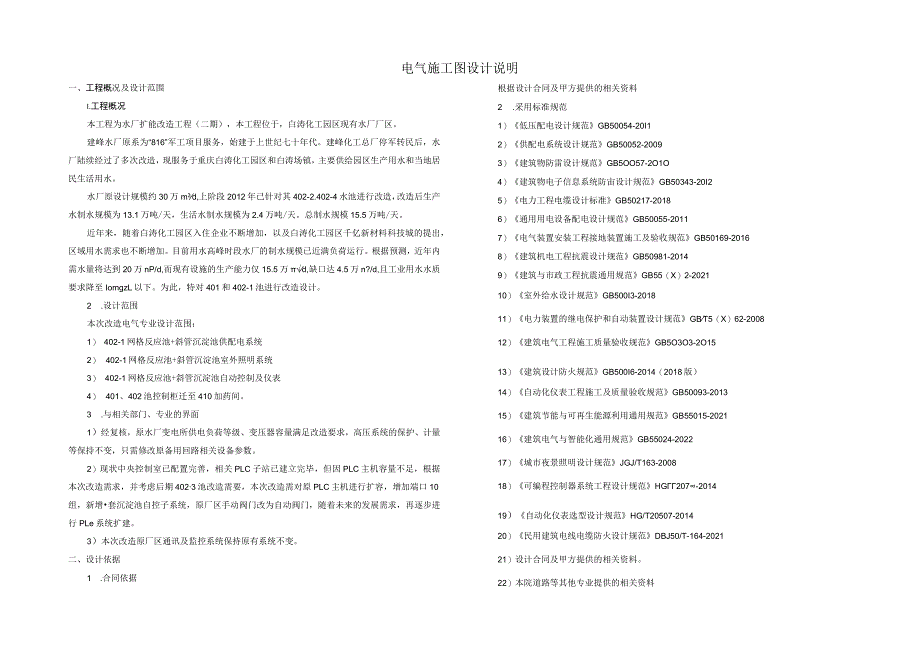

1、电气施工图设计说明一、工程概况及设计范围I.工程概况本工程为水厂扩能改造工程（二期），本工程位于，白涛化工园区现有水厂厂区。建峰水厂原系为“816”军工项目服务，始建于上世纪七十年代。建峰化工总厂停军转民后，水厂陆续经过了多次改造，现服务于重庆白涛化工园区和白涛场镇，主要供给园区生产用水和当地居民生活用水。水厂原设计规模约30万m3d,上阶段2012年已针对其402-2.402-4水池进行改造，改造后生产水制水规模为13.1万吨/天，生活水制水规模为2.4万吨/天。总制水规模15.5万吨/天。近年来，随着白涛化工园区入住企业不断增加，以及白涛化工园区千亿新材料科技城的提出，区域用水需求也不断增
2、加。目前用水高峰时段水厂的制水规模已近满负荷运行。根据预测，近年内需水量将达到20万nP/d,而现有设施的生产能力仅15.5万d,缺口达4.5万n?/d,且工业用水水质要求降至IomgzL以下。为此，特对401和402-1池进行改造设计。2 .设计范围本次改造电气专业设计范围：1） 402-1网格反应池+斜管沉淀池供配电系统2） 402-1网格反应池+斜管沉淀池室外照明系统3） 402-1网格反应池+斜管沉淀池自动控制及仪表4） 401、402池控制柜迁至410加药间。3 .与相关部门、专业的界面1）经复核，原水厂变电所供电负荷等级、变压器容量满足改造要求，高压系统的保护、计量等保持不变，只需
3、修改原备用回路相关设备参数。2）现状中央控制室已配置完善，相关PLC子站已建立完毕，但因PLC主机容量不足，根据本次改造需求，并考虑后期4023池改造需要，本次改造需对原PLC主机进行扩容，增加端口10组，新增套沉淀池自控子系统，原厂区手动阀门改为自动阀门，随着未来的发展需求，再逐步进行PLe系统扩建。3）本次改造原厂区通讯及监控系统保持原有系统不变。二、设计依据1 .合同依据根据设计合同及甲方提供的相关资料2 .采用标准规范1）低压配电设计规范GB50054-20I12）供配电系统设计规范GB50052-20093）建筑物防雷设计规范GB5OO57-2O1O4）建筑物电子信息系统防宙设计规范
4、GB50343-20I25）电力工程电缆设计标准GB50217-20186）通用用电设备配电设计规范GB50055-20117）电气装置安装工程接地装置施工及验收规范GB50169-20168）建筑机电工程抗震设计规范GB50981-20149）建筑与市政工程抗震通用规范GB55（X）2-202110）室外给水设计规范GB500I3-201811）电力装置的继电保护和自动装置设计规范GBT5（X）62-200812）建筑电气工程施工质量验收规范GB5O3O3-2O1513）建筑设计防火规范GB500I6-2014（2018版）14）自动化仪表工程施工及质量验收规范GB50093-201315）

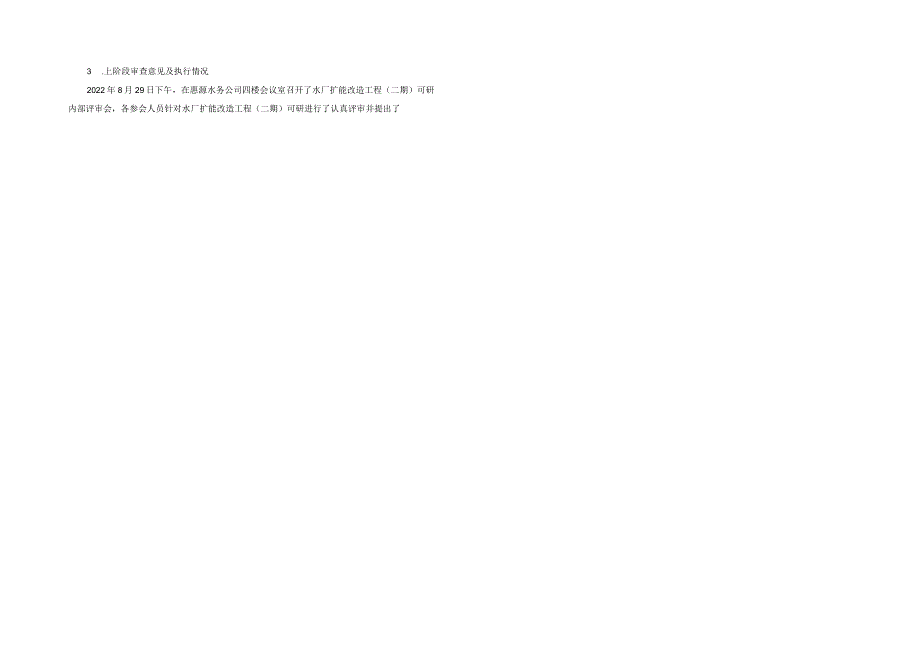

5、建筑节能与可再生能源利用通用规范GB55015-202116）建筑电气与智能化通用规范GB55024-202217）城市夜景照明设计规范JGJ/T163-200818）可编程控制器系统工程设计规范HG207-201419）自动化仪表选型设计规范HG/T20507-201420）民用建筑电线电缆防火设计规范DBJ50/T-164-202121）设计合同及甲方提供的相关资料。22）本院道路等其他专业提供的相关资料3 .上阶段审查意见及执行情况2022年8月29日下午，在惠源水务公司四楼会议室召开了水厂扩能改造工程（二期）可研内部评审会，各参会人员针对水厂扩能改造工程（二期）可研进行了认真评审并提出

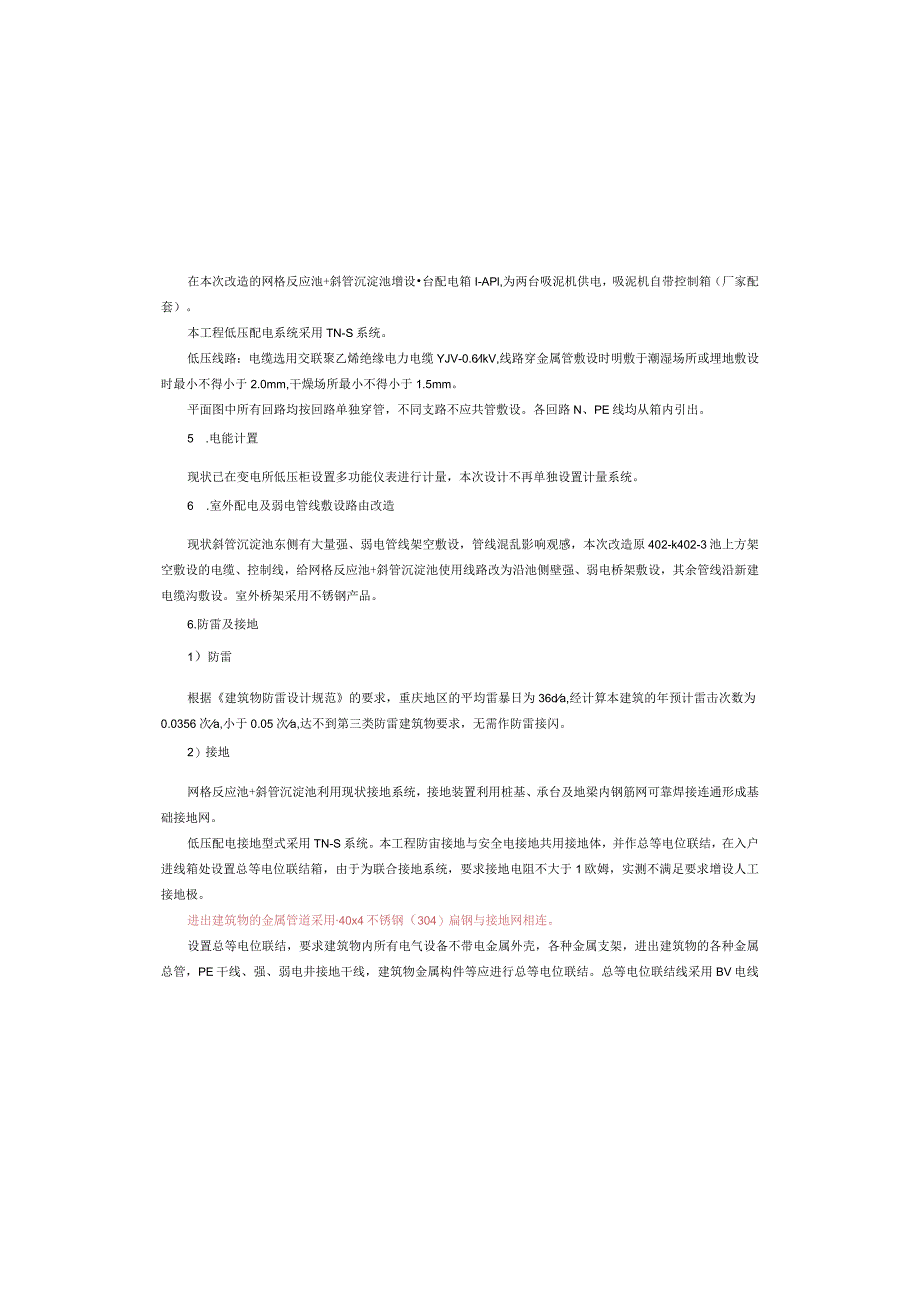

6、了在本次改造的网格反应池+斜管沉淀池增设台配电箱I-APl,为两台吸泥机供电，吸泥机自带控制箱（厂家配套）。本工程低压配电系统采用TN-S系统。低压线路：电缆选用交联聚乙烯绝缘电力电缆YJV-0.6lkV,线路穿金属管敷设时明敷于潮湿场所或埋地敷设时最小不得小于2.0mm,干燥场所最小不得小于1.5mm。平面图中所有回路均按回路单独穿管，不同支路不应共管敷设。各回路N、PE线均从箱内引出。5 .电能计置现状已在变电所低压柜设置多功能仪表进行计量，本次设计不再单独设置计量系统。6 .室外配电及弱电管线敷设路由改造现状斜管沉淀池东侧有大量强、弱电管线架空敷设，管线混乱影响观感，本次改造原402-k
7、402-3池上方架空敷设的电缆、控制线，给网格反应池+斜管沉淀池使用线路改为沿池侧壁强、弱电桥架敷设，其余管线沿新建电缆沟敷设。室外桥架采用不锈钢产品。6.防雷及接地1）防雷根据建筑物防雷设计规范的要求，重庆地区的平均雷暴日为36da,经计算本建筑的年预计雷击次数为0.0356次a,小于0.05次a,达不到第三类防雷建筑物要求，无需作防雷接闪。2）接地网格反应池+斜管沉淀池利用现状接地系统，接地装置利用桩基、承台及地梁内钢筋网可靠焊接连通形成基础接地网。低压配电接地型式采用TN-S系统。本工程防宙接地与安全电接地共用接地体，并作总等电位联结，在入户进线箱处设置总等电位联结箱，由于为联合接地系统
8、，要求接地电阻不大于1欧姆，实测不满足要求增设人工接地极。进出建筑物的金属管道采用40x4不锈钢（304）扁钢与接地网相连。设置总等电位联结，要求建筑物内所有电气设备不带电金属外壳，各种金属支架，进出建筑物的各种金属总管，PE干线、强、弱电井接地干线，建筑物金属构件等应进行总等电位联结。总等电位联结线采用BV电线或热镀锌扁钢，等电位联结应通过等电位卡子、接线鼻子或抱箍，不允许在金属管道上焊接。审查意见，电气专业意见及执行情况如下:I）同意设PLC独立工程站，位置建议放置在402-3池进口阀门井内。回熨：据审查意见修改，将PLCl柜移至402-3池进口阀门井内。2）照明是否还有其他更优化的方案？
9、15米高照明灯杆，后续维修如何考虑？回熨：因沉淀池高于道路4米左右，原灯杆因高度低导致照明效果差，本次设计采用15米灯杆，能很好改善照明质量，且能改善蚊虫问题。后期的检维修、更换可考虑采用15m液压升降检修梯。3）所有电动阀、电磁阀和搅拌器用电单独从市电中取，并请设计方仔细核对电动阀、电磁阀和搅拌器启动时的启动电流，并以此更改对应空开的规格。回复：据审查意见修改，电动阀、电磁阀单独从就近配电箱配电并按启动电流校核选择断路器规格，按工艺核实，本次设计取消设置搅拌器。4）UPS的工作方式为并联在电路中，并且满足连接的用电设备在无市电情况下工作时间延长。回复：已设置UPS电源，用电设备在无市电情况下
10、工作时间延长30分钟：UPS电源无法与主回路并联，切换时间不满足供电要求。5）控制柜中继电器选择小型插拔式中间继电器。回复：据审查意见修改，在材料表中明确中间维电器选择小型插拔式中间继电器。三、网格反应池+斜管沉淀池供配电系统1 .供电电源及负荷分级根据相关设计规范，水厂用电定为二级负荷，原水厂变电所采用两回高压电源供电，满足供电负荷等级要求。2 .负荷计算本次改造在网格反应池+斜管沉淀池增设两台吸泥机，每台功率25kW,吸泥机总功率50kW；新增照明及插座负荷6kW,控制系统及阀门用电负荷14kW,总计用电安装功率70kW3 .变电所经复核，原水厂变电所供电负荷等级、变压器容量满足改造要求，
11、高压系统的保护、计量等保持不变，只需将原备用回路3AT5出线开关整定值改为125A,电流互感器规格改为150/5A,出线电缆改为YJV4x70+lx35.4 .配电2）本工程设置专用PE线，采用熔断器作接地故障保护，为提高末端单相接地故障电流，满足熔断器灵敏度校验，PE线采用与相、零线同截面的铜芯线，且同管敷设。另外，为防止故障电压沿专用PE线串接，设重复接地：沿灯杆全线通长敷设一根40x4热镀锌接地扁钢为灯具、灯杆作保护接地。采用12热镀锌圆钢将灯杆埋地螺栓与热镀锌扁钢可靠焊接。接地扁钢除在线路首端、末端、分支点处设重复接地极外，还要求每隔100J50m再设重复接地，接地极采用L50X5热镀
12、锌角钢，2.5m长，埋深不小于0.8m。接地极要求靠近灯杆设置，灯杆基础钢筋、扁钢、灯杆、基座等金属体均应与PE线可靠连接。要求接地电阻不大于4欧，不满足要求时则增加人工接地极，在特殊地段配合加降阻剂，具体做法详国标图集I4D5O417页。3）电气装理的下列金属部分，均应与PE线可靠电气连接。变压器、配电柜（箱、盘）等的金属底座或外壳。室内外配电装置的金属构架及靠近带电部位的金属遮栏和金属门；电力电缆的金属护套、接线盒和保护管：路灯的金属杆塔；其它因绝缘破坏可能使其带电的外露导体。4 .接触电压的控制与保护1）在每个照明出线回路设置断路器对回路故障予以隔离：在每个单灯回路相线设置单相熔断器对单
13、灯故障予以隔离。2）为提高末端单相接地故障电流，满足熔断器灵敏度校验，相线与零线等截面配置。5 .末端短路电流的控制与保护设计采用与相线等截面的铜芯电缆作为接地PE线，以提高回路末端发生单相短路接地故障电流，其保护器灵敏度校验均满足要求。6 .电缆分支方式的选择与要求灯具分支线与供电干线的接线方式采用绝缘防水穿刺线夹分线方式。7 .结构安全措施与要求路面灯杆基础应置于原状土上，低杆路灯地基承载力大于120kPa,中杆灯地基承载力大于150kPa高杆灯地基承载力大于200kPa,如遇不良地质上层应进行地基处理。路灯基础周围采用素土夯实，密实度要求不低于95%。8 .其它安全措施水平敷设的金属电缆
14、桥架及其支架，除各段桥架间采用4mn的编织铜线相连外，均采用25x4热镀锌扁钢作接地干线沿支架与桥架平行敷设，该接地干线全长不少于两处接地，并与总等电位端子箱相连。桥架全长不大于30m时，不少于两处与接地干线连接；全长大于30m时，每隔20m增加一个连接点，且始端、终端均可靠连接。所有连接均通过螺栓连接（平面图上不再一一表示）。所有保护线（PE）严禁断开，若必须断开时，则应采用压接或焊接方式进行连接。不间断电源输出端的中性线，必须与由接地装置直接引入的接地干线连接，做重复接地。四、网格反应池+斜管沉淀池室外照明系统1 .照明设计根据现场要求，现状402-2池西侧5部单臂灯杆改为双臂灯杆，电源及
15、控制就近接自原402-4池路灯。照明采用截光型LED灯具，灯具功率因数达0.9以上，灯具防护等级不应低于IP65,光源腔的防护等级不应低于IP54。光源采用LED,要求显示指数大于等于60,色温35OOK。色品容差不大于7SDCM,在寿命周期内光源的色品坐标与初始值的偏差不应超过0.012。在标称工作状态下，灯具连续燃点3000小时的光源光通量维持率不应小于96%,灯具连续燃点6000小时的光源光通量维持率不应小于92%o灯具效能120lmW,配套相应高导热系数的散热主题等附件，灯具采用分体式。外观颜色应采用建设方指定的颜色。道路照明供电干线采用YJV0.6lkV交联聚乙烯绝缘、聚氯乙烯护套铜芯单芯电缆，由供电干线引上至灯具的分支线采用BVV-3X2.5的绝缘护套导线。为平衡三相负荷，灯具接线采用LI、L2、L3、Ll、L2、L3三相跳跃式接线。灯具分支线与供电干线的接线方式采用线夹分线方式。每灯杆及管线过街处设置检查井，所有的电缆连接必须在检查井内完成，保护管内不得有电缆接头。在每一检查井内的电缆应留有05米长的余量。2 .防雷及过电压保护措施与要求本工程照明电源配电箱在低压开关进线侧设置过电压保护
