1、水厂取水口迁建项目（取水头部至泵房段）暖通风机技术规范1 .暖通风机设备总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是制造商的最终产品。1.1. 供货范围（I）投标人所提供的产品，必须是在其过去承接的工程中使用过的技术成熟的产品或经过运用的先进技术，不允许使用未成熟的或新研制开发的产品。（2）投标人须说明其在设备及系统的生产集成过程中，所采用的主要元器件、设备等的名称及制造厂家，并提供相应的技术说明书。（3）投标人在投标时应将风机安装时所必需的附件详细列出，并单独报价。（4）投标人在投标时应考虑到风机在进入安装现场时有可能需要以散件形式进入后再组装，投标人应保证按招
2、标人的要求配置必要的技术工人予以调试。招标人不承担与此相关的任何费用。（5）投标人应对所投标产品的专利费、执照费、计算机软硬件承担责任，并负责保护业主的利益不受损害，投标人应承担一切由于文字、商标和技术专利等侵权引起的法律裁决、诉讼等相关费用，以及其它责任，与招标人（或业主）无关。除了上述设备外，包括但不仅限于上述所列，设备所必须的连接件、紧固件、随机备品备件（至少3年）等附件供应是投标人的职责。1.2.服务范围服务范围包括设备的采购、检测、安装、调试、验收、人员培训等工作。1.3.参考标准设备的制造、试验和验收除了满足本技术规格书的要求外，还应符合如下标准：一般用途轴流通风机技术条件JB/T
3、10562-2006；一般用途离心通风机技术条件JB/T10563-2006；工业通风机现场性能试验GBT1Ol78-2006；工业通风机用标准化风道性能试验GB/T1236-2017；通风机能效限定值及能效等级GB19761-2020；机械电气安全机械电气设备第1部分:通用技术条件GB5226.1-2019；标牌GB/T13306-2011；机电产品包装通用技术条件GB/T13384-2008；通风与空调工程施工质量验收规范(GB50243-2016)；通风与空调工程施工规范(GB50738-2011)；机械设备安装工程施工及验收通用规范(GB50231-2009)；风机、压缩机、泵安装工程

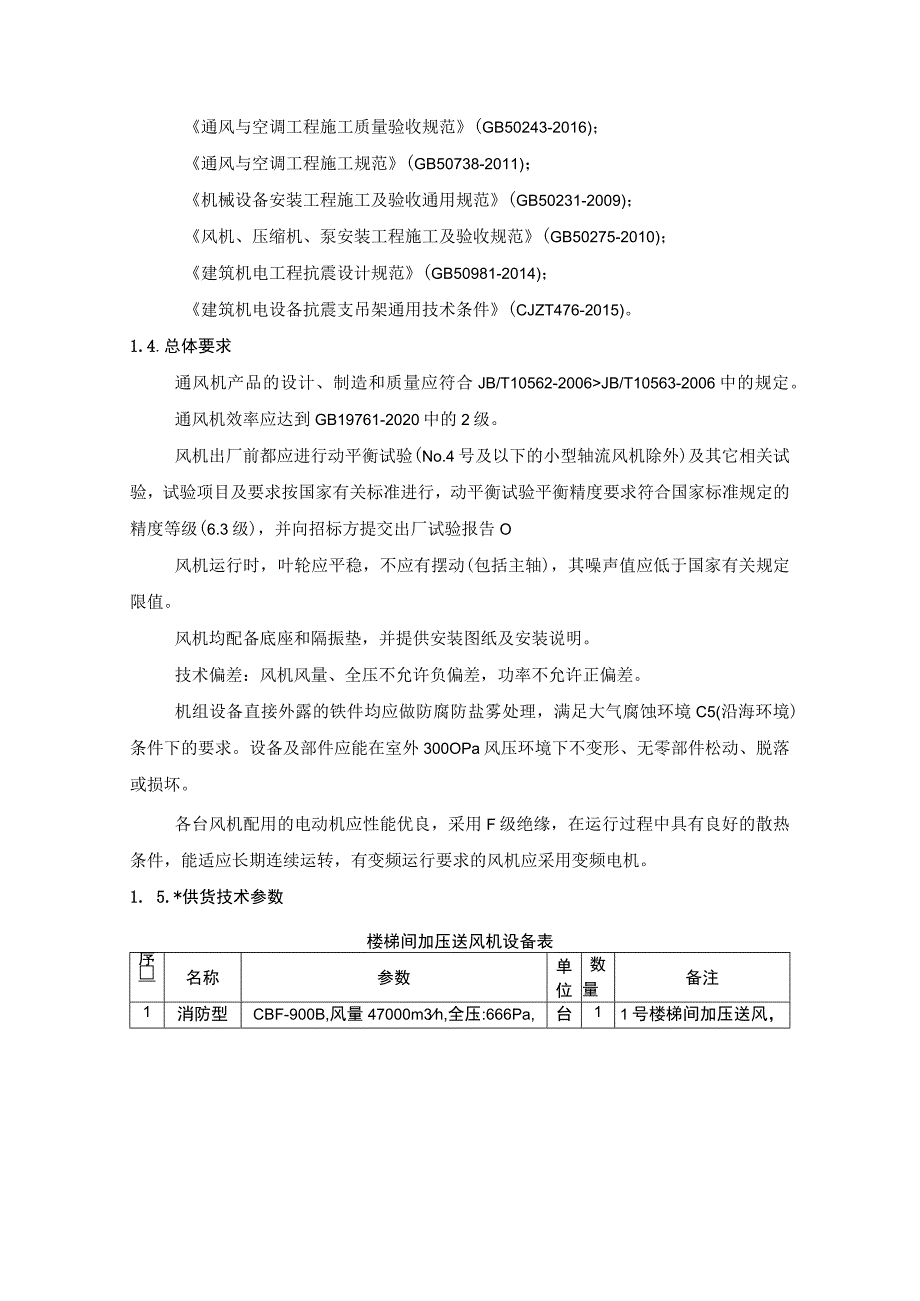

4、施工及验收规范(GB50275-2010)；建筑机电工程抗震设计规范(GB50981-2014)；建筑机电设备抗震支吊架通用技术条件(CJZT476-2015)。1.4.总体要求通风机产品的设计、制造和质量应符合JB/T10562-2006JB/T10563-2006中的规定。通风机效率应达到GB19761-2020中的2级。风机出厂前都应进行动平衡试验(No.4号及以下的小型轴流风机除外)及其它相关试验，试验项目及要求按国家有关标准进行，动平衡试验平衡精度要求符合国家标准规定的精度等级(6.3级)，并向招标方提交出厂试验报告O风机运行时，叶轮应平稳，不应有摆动(包括主轴)，其噪声值应低于国家
5、有关规定限值。风机均配备底座和隔振垫，并提供安装图纸及安装说明。技术偏差：风机风量、全压不允许负偏差，功率不允许正偏差。机组设备直接外露的铁件均应做防腐防盐雾处理，满足大气腐蚀环境C5(沿海环境)条件下的要求。设备及部件应能在室外300OPa风压环境下不变形、无零部件松动、脱落或损坏。各台风机配用的电动机应性能优良，采用F级绝缘，在运行过程中具有良好的散热条件，能适应长期连续运转，有变频运行要求的风机应采用变频电机。1. 5.*供货技术参数楼梯间加压送风机设备表序名称参数单位数量备注1消防型CBF-900B,风量47000m3h,全压:666Pa,台11号楼梯间加压送风，轴流风机功率:15kW
6、,重量987kg,风机效率78.9%计算风量39200m3h2消防型轴流风机CBF-710B,风量33000m3h,全压:615Pa,功率:1IkW,重量578kg,风机效率71.8%12号楼梯间加压送风，计算风量27500m3h3消防型轴流风机CBF-710B,风量32000m3h,全压783Pa,功率IkW,重量578kg,风机效率78.4%1合用前室加压送风,计算风量25800m3h注：每台加压风机需配套足够的余压控制器。排风风机设备表序名称参数单位数量备注1轴流风机AF-Io-400-1450,风量46154m3h,全压:533Pa,功率:1IkW,重量434kg,风机效率71.3%,
7、Ws=0.242W(m3h)台1泵房通风，配45。防雨弯头、镀锌钢丝网、防护罩2屋顶风机DWT-4风量5200m3h,风压184Pa,功率0.55kW,风机效率69.3%,Ws=0.087W(m3h)台11#配电间，配防鸟网3屋顶风机DWT-4风量3800m3h,风压80Pa,功率025kW,风机效率67.2%,Ws=0.039W(m3h)台12#配电间，配防鸟网4屋顶风机DWT-4风量7200m3h,风压160Pa,功率0.55kW,风机效率66.6%,Ws=0.078W(m3h)台13#配电间，配防鸟网注：风机设备电压为380V,能效等级不低于通风机能效限定值及能效等级GB19761规定的
8、通风机能效等级的2级要求。风机通用说明：(1)上述所列设备参数供投标单位参考，在保证工艺需求的前提下，中标单位可在中标后做出优化。(2)本供货清单不得被认为是详尽无遗的，无论规定与否，投标人应自行评估、核算，提供所有未提及的但系统必要的元件、器件、附件、配套设备、备品备件和相应材料，并在投标文件报价中一一列明。(3)设备型号规格可能会有变动，以最终变动为准。(4)设备控制方式应满足电气专业要求，并均做防腐处理。*(5)排烟风机及附件应保证在280C时能连续工作30分钟以上并满足相关规范要求。（6）投标人提供的设备外型尺寸必须保证能够安装。（7）投标人必须提供风机进出口同规格的法兰各1片，法兰开
9、孔必须满足通风空调规范要求。（8）投标人必须在中标后7天内与图纸核对，确定所有风机检修口、外置电机及电源接线位置和进、出风方向，使其能满足安装及检修要求。（9）投标人依据风机重量，分别以吊式、卧式两种形式对风机配套减震。（10）推荐沃克、皇家动力、聚英等同档次及以上品牌。1. 6.备品备件和消耗品（1）投标人须提供保证正常运转所必需的附件、备件、工具和消耗品等，并在投标书中列出清单，提供名称、用途和制造厂。*（2）投标人还须保证，在保修期满后二年内以优惠价格供应维持设备正常运转所必需的附件、备件、工具和消耗品等。列出清单，标明名称、单价和总价。其费用在投标书中明列，但不包括在总价中。1.7.检
10、验与测试（1）投标人在制造过程中和完工后，应按国家相关的标准和规范，对设备进行各项具体的检验和试验，提出检验报告，并对检验报告的准确性和完整性负责。检验报告应由具有相应资质的独立单位出具。（2）投标人在取得授权的检验机构确认设备质量符合本标书规定标准和图样要求后，须填写产品质量证明书，并提交招标人。（3）招标人有权对产品进行发货前的检验，投标人应邀请不少于3人的招标人人员到厂内检查制造工艺、原材料质量和产品质量。并参加产品出厂试验（但不作为最终验收），检查合格产品才允许出厂。投标人应为上述检查提供便利条件，费用由投标人承担。（4）设备及附件（包括安装所需的一切零部件及专用工具）、备件的开箱检验
11、，应在货物到达交货地点后10天内在招标人现场完成。检验人员由招标人、工程监理和投标人代表组成。1.8. 安装、调试与试运行（1）投标人应派有经验的技术人员到现场安装、调试，直到设备正常运行。（2）投标人派出的技术人员应自备在安装调试过程中所需的特殊工具和专用仪器仪表等。（3）投标人应在现场对设备的调试和试运行进行指导，以检验其设计制作操作性和功能等方面的情况。（4）设备安装完毕，应在招标人工程师的监督下进行试运行前的测试，以证明其可以进行试运行。（5）试运行应在招标人工程师监督下进行，内容如下：1）进行设备的所有功能性运行；2）运行和检测安全装置。（6）与消防系统的协调工作D承包单位须负责完成
12、所有防排烟系统中的风管、风阀、末端风口及控制系统的供应、安装与调试，并预留消防控制接口以便消防系统承包单位接驳。2）承包单位须负责完成所有防排烟系统中的消防风机供应及运输、安装就位以及风机控制柜和配电柜的安装、接线和调试，并配合消防承包单位进行联动调试。3）承包单位须负责防排烟系统及相应的正压送风系统压力控制装置的供应、安装及调试，同时须配合消防系统承包单位进行消防联动调试。有关防烟系统压力控制装置的消防电源，由消防系统承包单位负责提供。4）承包单位须与消防系统指定的承包单位协调其它的有关双方的交接口及通信协议，议定准确的交接位置及详细的工作界面。1.9. 验收当投标人所供设备运抵现场后10天
13、内，须由业主、招标人、投标人、工程监理等四方组成的验收小组，对投标人所供设备的外观和数量进行检验和核实。投标人还应提前提交一份完整的（包括单台设备和整套系统）检验方法和验收标准。作为业主和招标人的验收依据。当满足以下条件时，业主和招标人才会认为验收合格。（I）投标人已提供了合同中签署的全部货物及完整的技术资料。（2）货物符合规格书中的规定，性能满足要求。（3）试验和系统试运行中出现的所有缺陷已经改正至业主及招标人满意。1.10. 技术培训（I）标人应就其所提供的设备及操作系统，对招标人的技术人员和维修人员在制造厂内（或安装现场内）进行操作和维修方面的培训，培训费用由投标人承担。（2）投标人应在
14、培训开始前一个月提出推荐的培训计划，以取得招标人同意。投标人在投标时应就其培训计划做一说明。（3）投标人派出的培训人员，应在所提供的同类型产品上至少具有三年的维修经验。培训人员的简历连同培训计划一并提交，招标人认为培训人员不合适可要求更换。（4）对操作人员的培训内容至少应包括操作和安全保护措施。（5）培训所需费用，包括交通食宿和其他杂支由投标人负担，包含在报价中。（6）必要时，招标人将派人员参加考察安装过程，投标人应安排工程师给予免费指导和演示。应对如何排除故障、零件的拆装等进行指导和演示。1.11. 资料提交承包商应提交下列资料但不限于以下内容：（I）电气原理图、接线图（在中标后7天内单独书
15、面提供1份，不含在上述6份中。）（2）安装图纸及安装技术说明（3）操作使用说明书及维修手册（4）附件、备件明细表（5）出厂前的各种检验和试验记录（6）原材料的分析报告、检验合格证以及成套设备合格证（包括授权检测单位出具的产品质量合格证明）（7）其他供用户使用的必备资料1.12. 详细技术条件（I）技术要求1）使用的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。2）各类风机的电机必须有CCC认证的标志。3）必要时，风机配带不少于2米长的电源线（包括插头）4）送/排风机按招标人要求在施工现场喷上系统编号。风机到达现场后，招标人有权要求抽样试运转。*5）对于消防产品投标人应在技术标中提供相应的生产资格及检测或鉴定证书。6）风机配置要求：电机、轴承和皮带等主要外购件必须选用优质名牌产品。7）风机接线应依据电气相关规范要求预留接线盒及接线端子。*8）有变频要求的风机的电
