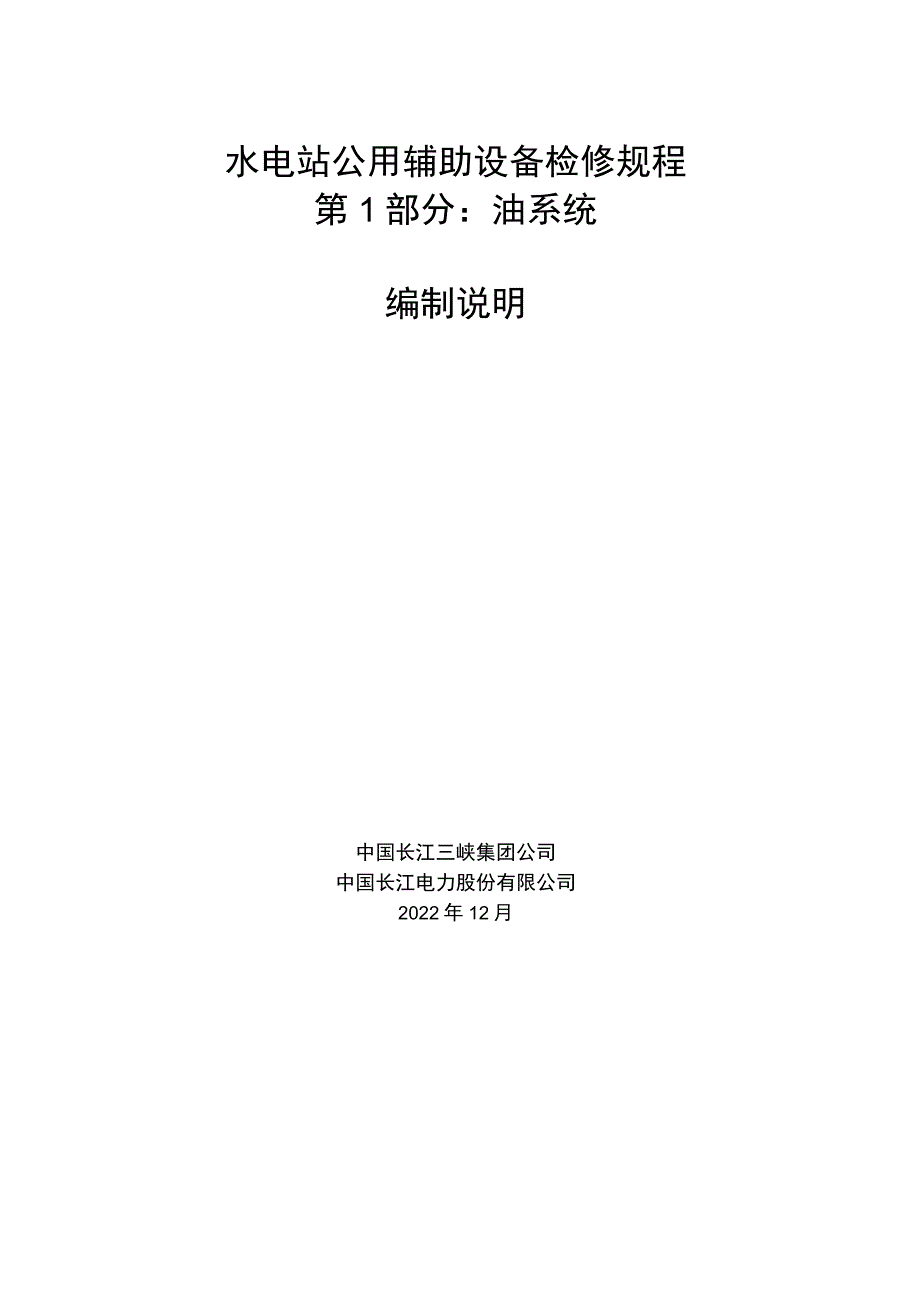

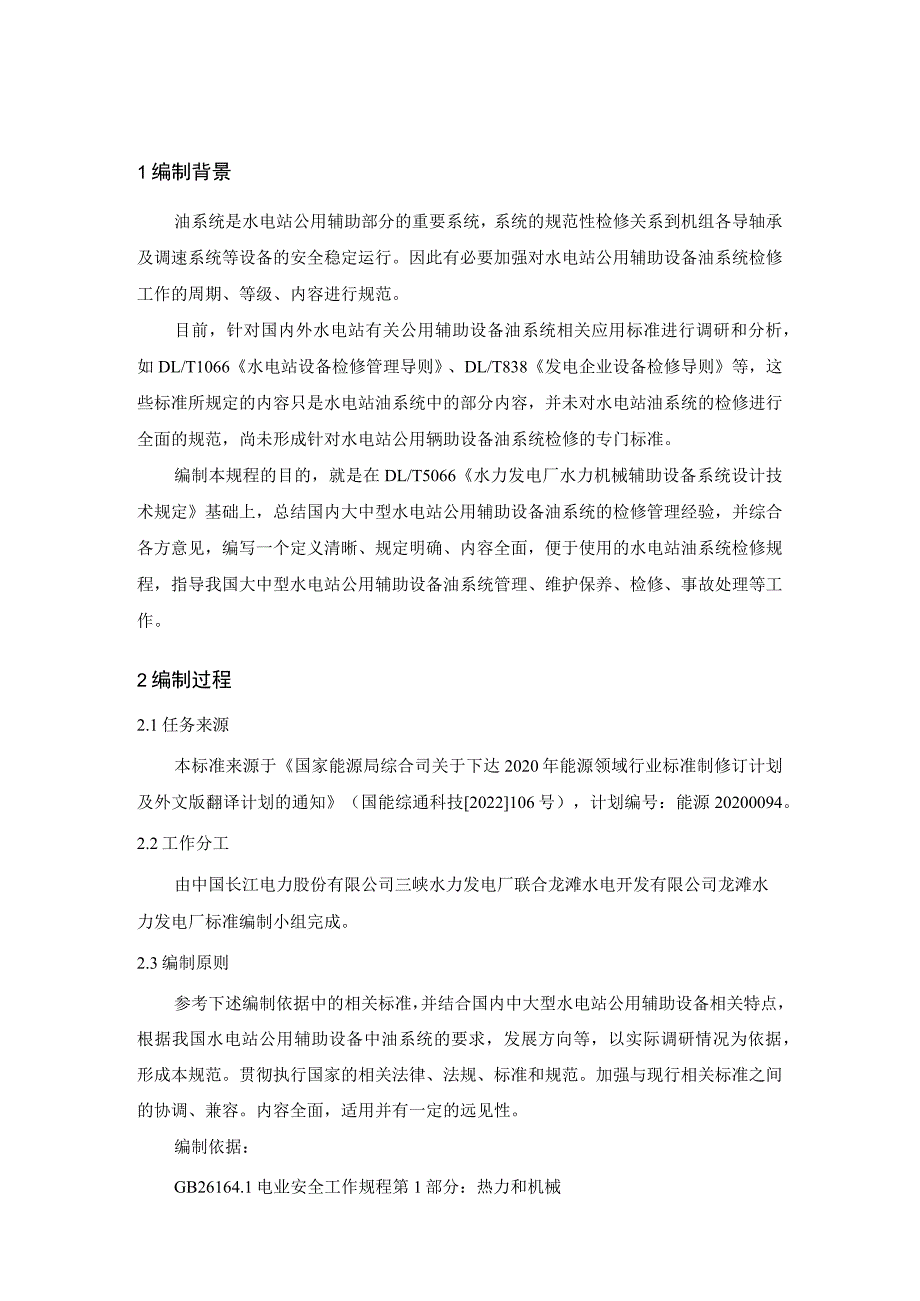

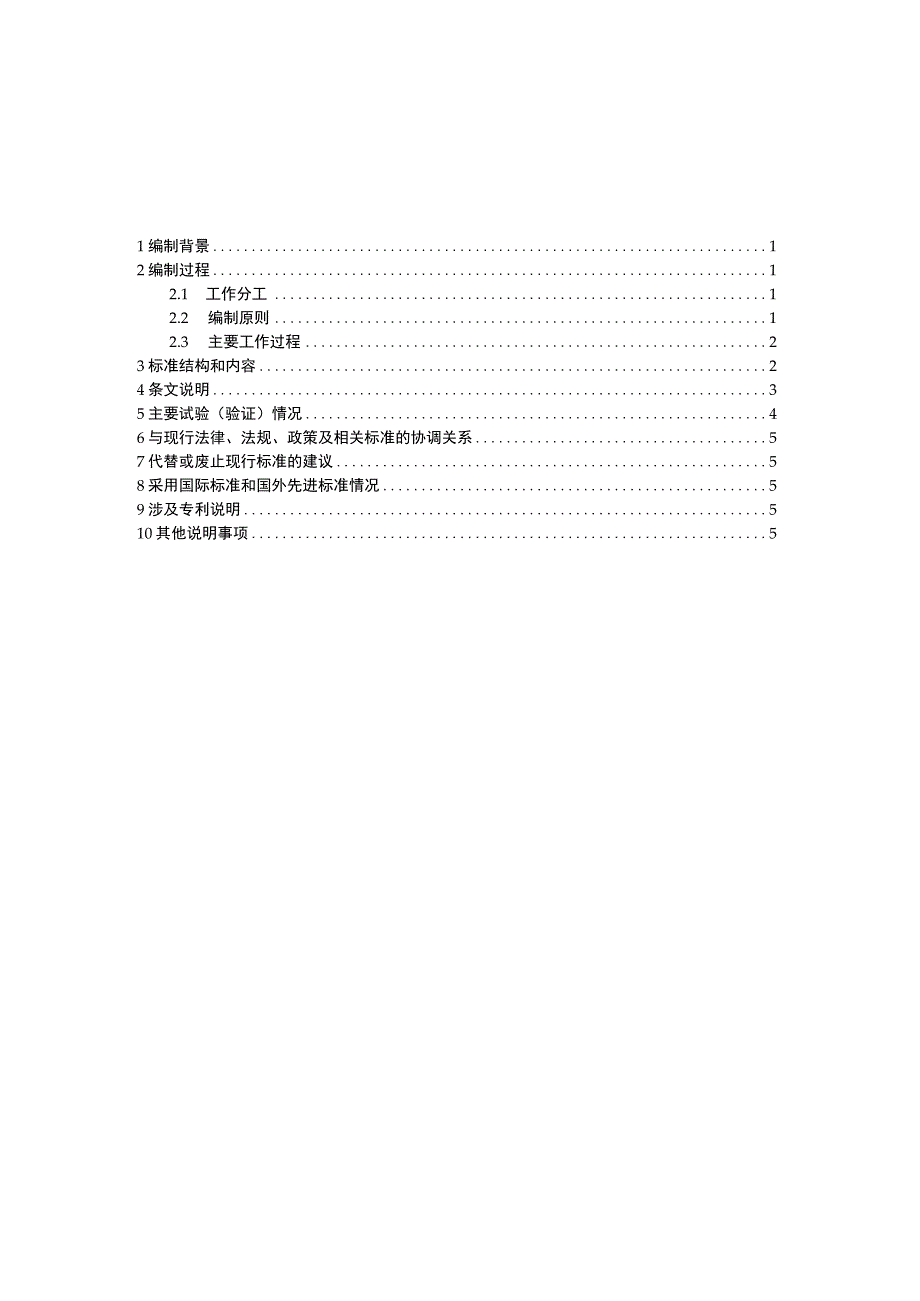

1、水电站公用辅助设备检修规程第1部分：油系统编制说明中国长江三峡集团公司中国长江电力股份有限公司2022年12月1编制背景12编制过程12.1 工作分工12.2 编制原则12.3 主要工作过程23标准结构和内容24条文说明35主要试验（验证）情况46与现行法律、法规、政策及相关标准的协调关系57代替或废止现行标准的建议58采用国际标准和国外先进标准情况59涉及专利说明510其他说明事项51编制背景油系统是水电站公用辅助部分的重要系统，系统的规范性检修关系到机组各导轴承及调速系统等设备的安全稳定运行。因此有必要加强对水电站公用辅助设备油系统检修工作的周期、等级、内容进行规范。目前，针对国内外水电站
2、有关公用辅助设备油系统相关应用标准进行调研和分析，如DL/T1066水电站设备检修管理导则、DL/T838发电企业设备检修导则等，这些标准所规定的内容只是水电站油系统中的部分内容，并未对水电站油系统的检修进行全面的规范，尚未形成针对水电站公用辆助设备油系统检修的专门标准。编制本规程的目的，就是在DL/T5066水力发电厂水力机械辅助设备系统设计技术规定基础上，总结国内大中型水电站公用辅助设备油系统的检修管理经验，并综合各方意见，编写一个定义清晰、规定明确、内容全面，便于使用的水电站油系统检修规程，指导我国大中型水电站公用辅助设备油系统管理、维护保养、检修、事故处理等工作。2编制过程2.1任务来
3、源本标准来源于国家能源局综合司关于下达2020年能源领域行业标准制修订计划及外文版翻译计划的通知（国能综通科技2022106号），计划编号：能源20200094。2.2工作分工由中国长江电力股份有限公司三峡水力发电厂联合龙滩水电开发有限公司龙滩水力发电厂标准编制小组完成。2.3编制原则参考下述编制依据中的相关标准，并结合国内中大型水电站公用辅助设备相关特点，根据我国水电站公用辅助设备中油系统的要求，发展方向等，以实际调研情况为依据，形成本规范。贯彻执行国家的相关法律、法规、标准和规范。加强与现行相关标准之间的协调、兼容。内容全面，适用并有一定的远见性。编制依据：GB26164.1电业安全工作规
4、程第1部分：热力和机械GB26860电力安全工作规程发电厂和变电站电气部分DL/T838发电企业设备检修导则DL/T1066水电站设备检修管理导则HJ607废矿物油回收利用污染控制技术规范SH3097石油化工静电接地设计规范SHS01001石油化工设备完好标准SHS01005工艺管道维护检修规程SHS01034设备及管道涂层检修规程SHS01013离心泵维护检修规程SHS01016螺杆泵维护检修规程SHS01017齿轮泵维护检修规程SHS01026转鼓真空过滤器维护检修规程SHS01004压力容器维护检修规程SHS06001电气设备维护检修规程SH/T3530石油化工立式圆筒形钢制储罐施工工艺
5、标准2.4主要工作过程2021年02月，项目启动，并成立了标准编写组。2021年05月，完成大纲的初步编制，工作组讨论制定分工和计划。2021年11月，完成初稿的起草，并讨论初稿细节及修订方向。2022年09月，在初稿的基础上，完成标准初稿的讨论，进行内部讨论并形成现有征求意见稿。3标准结构和内容本标准主题章分为13章，包括：范围、规范性引用文件、术语和定义、基本规定、检修类别、盘柜及电气元件检修、油罐及其附件检修、管路检修、阀门检修、油泵检修、滤油机检修、试验及验收、维护及故障处理。4条文说明1. 1术语与定义“3术语和定义”部分，对检修类别、定期检修、故隙检修、维护保养、检修周期、油系统的
6、定义进行了规定。主要参考DL/T838发电企业设备检修导则。4. 2主要内容5. 2.1基本规定1）水电站公用辅助设备油系统检修的主要对象。2）各水电站结合本单位油系统的具体情况，编制本单位油系统检修作业指导书和规程，并定期修订。3）油系统检修前，做好设备评估工作，确定在检修中重点检查处理的项目。4）油系统重要故障的处理应制定详尽的检修技术方案。5）结合本单位油系统实际情况，制定备件储备定额及事故定额。6）油系统的检修人员的技能水平的具体要求。4.2.2检修类别主要内容为：定期检修、临时检修、故障间隙、维护保养。1）本标准中的检修工艺标准和检修质量标准同等适用。2）通过设备状态评估，可根据实际
7、情况延长或缩短检修周期。4.2.3盘柜及电气元件检修主要内容为：对油系统操作及控制柜包含（不仅限于）外观、状态指示、元件功能、元件紧固、元件动作灵敏、送电后功能检查等。4.2.4油罐及其附件检修主要内容为：油罐本体及其附件（包含本体焊缝、防腐涂层、液位计、干燥剂、进人门密封、接地装置、事故排油阀）检查检修、罐内清扫。进罐体检查或动火作业严格按照有限空间及动火作业标准执行。4.2.5管路检修主要内容为：管路外观检查；管路与相邻设备之间有无相互摩擦；管路两法兰之间的距离、平行度、同轴度；管路支架完好性；管路焊缝检查；管路防腐层、管路膨胀节、法兰、管卡、支撑、基础各处螺栓、管路密封检查；管路安全阀、
8、压力表、温度计等安全附件校验。4. 2.6阀门检修主要内容为：检查阀门的外观铭牌；阀门的的操作机构完整且功能正常，动作灵活；阀门的本体铸件部分完好，锻件部分完好；阀门密封完好，无泄露；阀门检修后做好标记等。5. 2.7油泵检修主要内容为：检查油泵的本体、各部位螺栓无松动、接地良好，电机绝缘良好；各部位密封完好，运行中无跑冒滴漏；油泵进出口滤芯按寿命周期性更换，滤筒干净无杂质；油泵电机同心度合格，手动盘车无异常，试运行无异常；若解体检修测量调整配合间隙；定期维护加住润滑油，卫生清扫，润滑及散热良好。4.2.8滤油机检修主要内容为：检查滤油机各部件功能正常；清洗或更换滤芯；各阀门、管件、压力表、电
9、气设备及防护装置应完好，据实修理或更换。6. 2.9试验及验收主要内容为：油罐充水试验、管道压力试验、油泵试验、滤油机试验等。油系统验收应符合下列要求：1）试验合格，达到完好标准，检修质量符合SHSOlOoI的要求和规定，办理验收手续。2）验收技术资料应包括：检修质量及缺陷记录；试验记录；更换零部件记录；结构、尺寸、材质变更的审批文件；更换零部件的材料证书，产品质量检验合格证；无损探伤报告等。7. 2.10维护及故障处理主要内容为：定期维护应完成的常规项目；油系统故障处理要求；油系统常见故障及处理方法表。5主要试验（验证）情况本标准为水电站公用辅助设备油系统检修的成熟经验总结，未涉及相关试验验证。6与现行法律、法规、政策及相关标准的协调关系本标准不与现行法律、法规、政策及相关标准冲突。7代替或废止现行标准的建议无8采用国际标准和国外先进标准情况有。9涉及专利说明本标准内容未涉及专利。10其他说明事项
