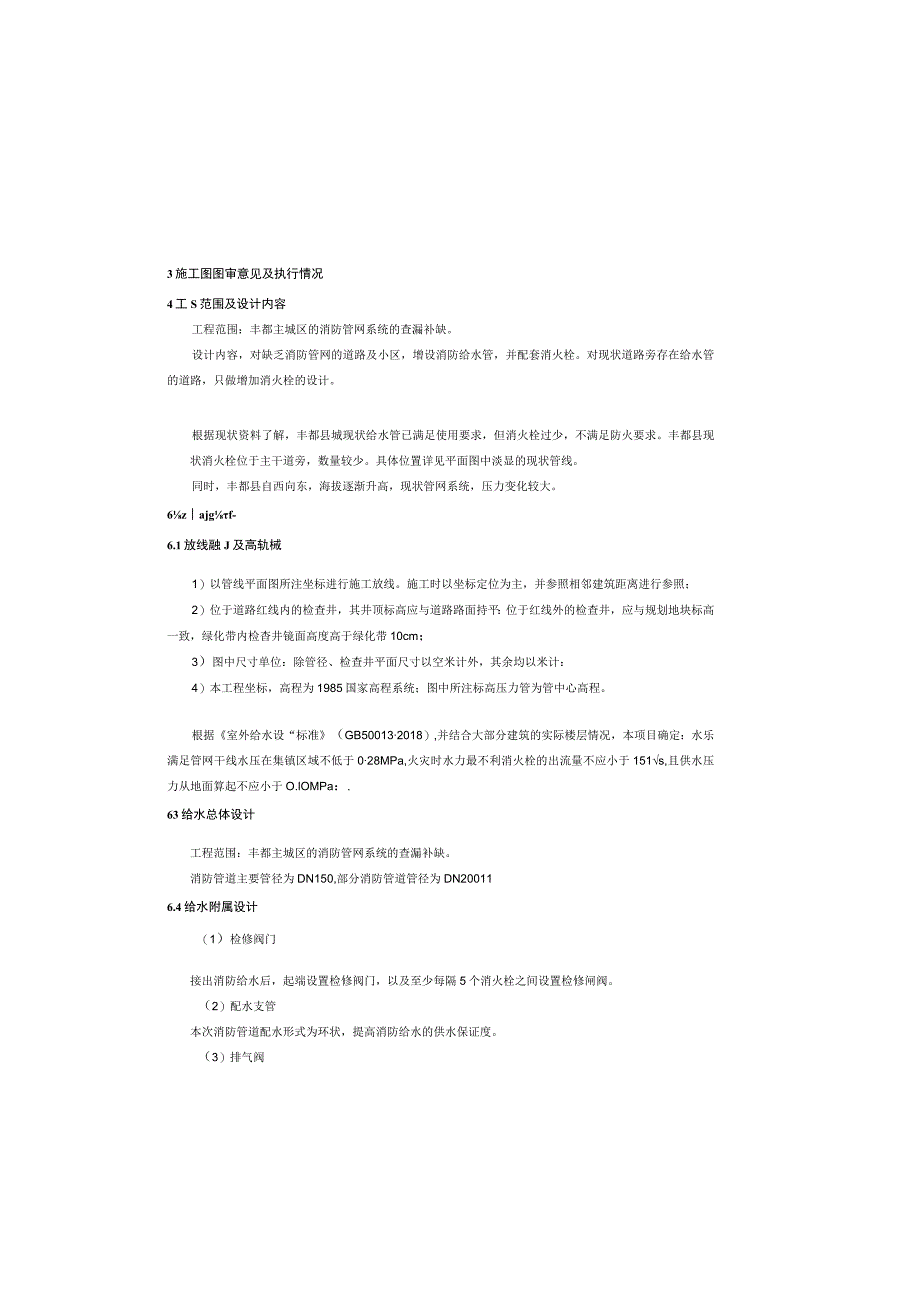

1、3施工图图审意见及执行情况4工S范围及设计内容工程范围：丰都主城区的消防管网系统的查漏补缺。设计内容，对缺乏消防管网的道路及小区，增设消防给水管，并配套消火栓。对现状道路旁存在给水管的道路，只做增加消火栓的设计。根据现状资料了解，丰都县城现状给水管已满足使用要求，但消火栓过少，不满足防火要求。丰都县现状消火栓位于主干道旁，数量较少。具体位置详见平面图中淡显的现状管线。同时，丰都县自西向东，海拔逐渐升高，现状管网系统，压力变化较大。6zajgf-6.1放线融J及高轨械1）以管线平面图所注坐标进行施工放线。施工时以坐标定位为主，并参照相邻建筑距离进行参照；2）位于道路红线内的检查井，其井顶标高应与
2、道路路面持平：位于红线外的检查井，应与规划地块标高一致，绿化带内检杳井镜面高度高于绿化带10cm；3）图中尺寸单位：除管径、检查井平面尺寸以空米计外，其余均以米计：4）本工程坐标，高程为1985国家高程系统；图中所注标高压力管为管中心高程。根据室外给水设“标准（GB500132018）,并结合大部分建筑的实际楼层情况，本项目确定：水乐满足管网干线水压在集镇区域不低于028MPa,火灾时水力最不利消火栓的出流量不应小于151s,且供水压力从地面算起不应小于O.lOMPa：.63给水总体设计工程范围：丰都主城区的消防管网系统的查漏补缺。消防管道主要管径为DN150,部分消防管道管径为DN20011

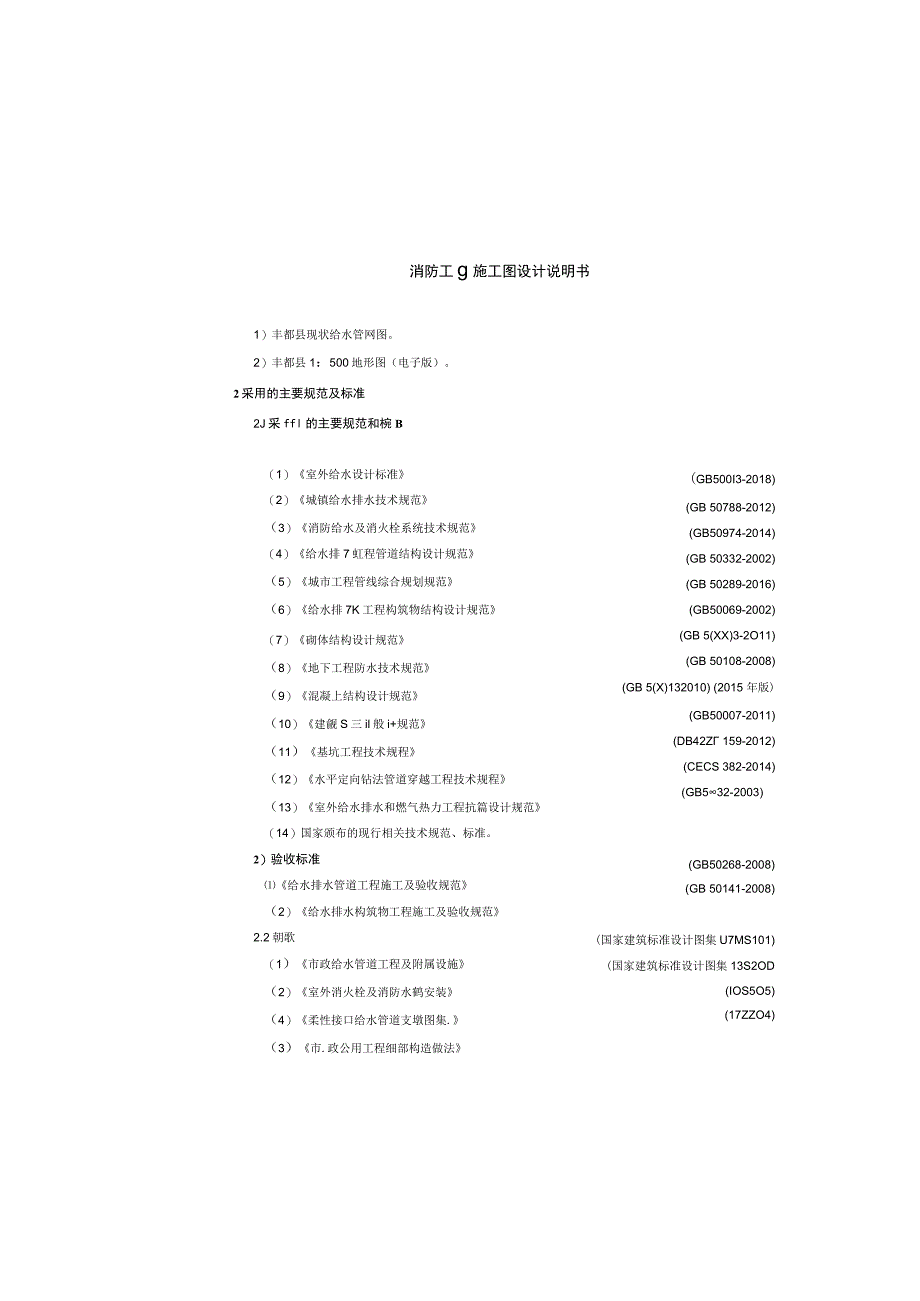

3、6.4给水附属设计（1）检修阀门接出消防给水后，起端设置检修阀门，以及至少每隔5个消火栓之间设置检修闸阀。（2）配水支管本次消防管道配水形式为环状，提高消防给水的供水保证度。（3）排气阀消防工g施工图设计说明书1）丰都县现状给水管网图。2）丰都县1：500地形图（电子版）。2采用的主要规范及标准2J采ffl的主要规范和椀B（1）室外给水设计标准（2）城镇给水排水技术规范（3）消防给水及消火栓系统技术规范（4）给水排7虹程管道结构设计规范（5）城市工程管线综合规划规范（6）给水排7K工程构筑物结构设计规范（7）砌体结构设计规范（8）地下工程防水技术规范（9）混凝上结构设计规范（10）建觎S三il
4、般i+规范（11）基坑工程技术规程（12）水平定向钻法管道穿越工程技术规程（13）室外给水排水和燃气热力工程抗篇设计规范（14）国家颁布的现行相关技术规范、标准。2）验收标准给水排水管道工程施工及验收规范（2）给水排水构筑物工程施工及验收规范2.2朝歌（1）市政给水管道工程及附属设施（2）室外消火栓及消防水鹤安装（4）柔性接口给水管道支墩图集.(GB500I3-2018)(GB 50788-2012) (GB50974-2014)(GB 50332-2002)(GB 50289-2016) (GB50069-2002)(GB 5(XX)3-2O11)(GB 50108-2008)(GB 5(X

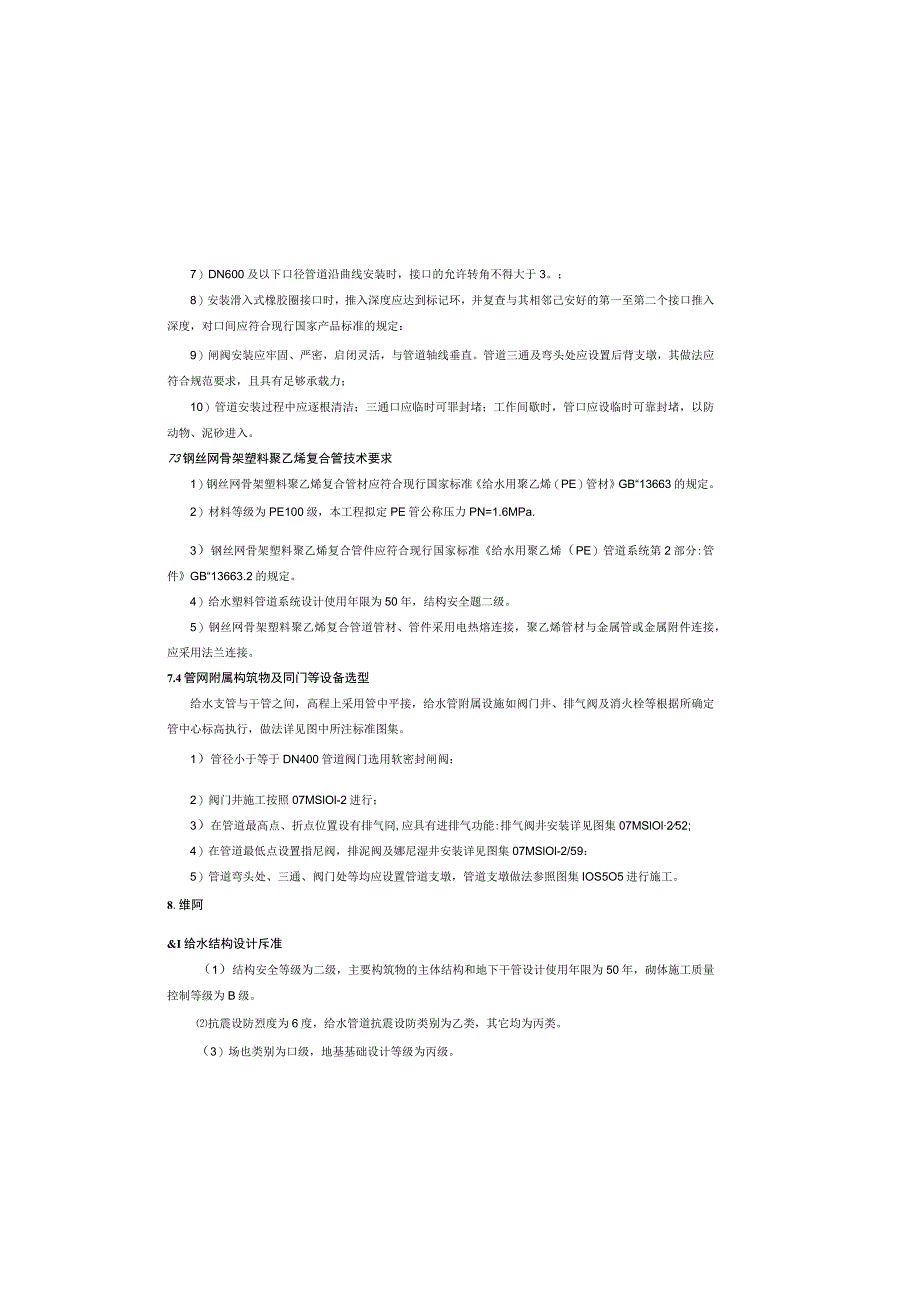

5、)132010) (2015 年版)(GB50007-2011)(DB42Z 159-2012) (CECS 382-2014)(GB532-2003)(GB50268-2008)(GB 50141-2008)(国家建筑标准设计图集U7MS101)(国家建筑标准设计图集13S2OD(IOS5O5)(17ZZO4)（3）市.政公用工程细部构造做法7）DN600及以下口径管道沿曲线安装时，接口的允许转角不得大于3。；8）安装滑入式橡胶圈接口时，推入深度应达到标记环，并复查与其相邻己安好的第一至第二个接口推入深度，对口间应符合现行国家产品标准的规定：9）闸阀安装应牢固、严密，启闭灵活，与管道轴线垂直
6、。管道三通及弯头处应设置后背支墩，其做法应符合规范要求，且具有足够承载力；10）管道安装过程中应逐根清洁；三通口应临时可罪封堵；工作间歇时，管口应设临时可靠封堵，以防动物、泥砂进入。73钢丝网骨架塑料聚乙烯复合管技术要求1）钢丝网骨架塑料聚乙烯复合管材应符合现行国家标准给水用聚乙烯（PE）管材GB“13663的规定。2）材料等级为PE100级，本工程拟定PE管公称压力PN=1.6MPa.3）钢丝网骨架塑料聚乙烯复合管件应符合现行国家标准给水用聚乙烯（PE）管道系统第2部分:管件GB“13663.2的规定。4）给水塑料管道系统设计使用年限为50年，结构安全题二级。5）钢丝网骨架塑料聚乙烯复合管道
7、管材、管件采用电热熔连接，聚乙烯管材与金属管或金属附件连接，应采用法兰连接。7.4管网附属构筑物及同门等设备选型给水支管与干管之间，高程上采用管中平接，给水管附属设施如阀门井、排气阀及消火栓等根据所确定管中心标高执行，做法详见图中所注标准图集。1）管径小于等于DN400管道阀门选用软密封闸阀：2）阀门井施工按照07MSlOl-2进行；3）在管道最高点、折点位置设有排气冏,应具有进排气功能:排气阀井安装详见图集07MSlOl252;4）在管道最低点设置指尼阀，排泥阀及娜尼湿井安装详见图集07MSlOl-2/59：5）管道弯头处、三通、阀门处等均应设置管道支墩，管道支墩做法参照图集IOS5O5进行
8、施工。8.维阿&I给水结构设计斥准（1）结构安全等级为二级，主要构筑物的主体结构和地下干管设计使用年限为50年，砌体施工质量控制等级为B级。抗震设防烈度为6度，给水管道抗震设防类别为乙类，其它均为丙类。（3）场也类别为口级，地基基础设计等级为丙级。在管道高点设置排气阀，排气阀的设置形式及大小，详见节点大样图复合式排气阀。（4）排泥阀排泥管道材质与消防主管材质相同，积水通过移动式潜水用柠弓泵抽至附近现状雨水井（沟渠）排放。65消防给水设计本工程单个市政消火栓消防设计流量15L/S,沿道路一侧按间距不大于12Om设置室外消火栓，横距机动车道边线约05m,树池间消火栓采用防撞式JtLE式消火栓：消火
9、栓布置在道路南侧侧靠近机动车道的侧分带，距和励车道边线约15m,位置详见给水管道平面设计图，消火栓型号采用SS15080L0型，消火栓采用地上式消火栓，支管深装安装方式，安装详图集13S201,页19。7酬礴口本工程涉及管材包括球墨铸铁管、钢丝网骨架塑料聚乙烯复合管。其中从现状球黑铸铁管中接出水时，采用2个球墨铸铁承盘短管+球墨铸铁三盘三通的形式进行接水，在接口处采用球墨铸铁管件进行连按。其中管道铺设于人行道下及绿化带中时，采用钢丝网骨架塑料聚乙烯复合管，局部穿越道路时，采用大一级的钢套管进行保护：钢套管采用焊接钢管，两端采用防水材料封堵，其余管材均采用球墨铸铁管。所有管道工程施工及验收按给水
10、排水管道工程施工及验收规范（GB50268-2008）进行，并应符合以下要求：7.1球墨铸铁管技术要求1）球墨铸铁管采用K9级T型橡胶圈接口，管道压力等级为L6MP3：符合水及燃气用球墨铸铁管、管件和附件（GB13295-2013）标准，并且有出厂合格证：2）球墨铸铁管及管件的外观质量应符合下列规定：管及管件表面不得有裂纹，不得有妨碍使用的凹凸不平的缺陷，球墨铸铁管及管件的尺寸公差应符合现行国家产品标准的规定；3）内防腐应在管材生产厂内完成，内衬硅酸盐水泥防腐层，内衬厚度公称但为3mm,某一点厚度最小值为2mm：外表面防腐层为喷锌+环氧煤沥青漆，锌涂层质量平均不小于15向，局部最小值应不小于1
11、3婚山，环氧煤沥青漆干膜平均厚度不小于70m,局部最小值厚度不小于50m。内防腐涂层应符合国家食品卫生防疫部的检疫标准。4）管道安装应在管材厂家技术人员现场指导下进行，厂家技术人员应具备足够的能力协调、解决管材安装过程中出现的各项问题：5）管及管件下沟前，应消除承口内部的油污、飞刺、铸砂及凹凸不平的铸瘤：柔性接口铸铁管及管件承的内工作件的尺寸公差应符合现行国家产品标准的规定；6）沿直线安装管道时，宜选用管径公差组合最小的管节组对连接，接口的环向间隙应均匀，承插口间的纵向间隙应符合现行国家产品标准的规定:车行道检查井周边回填压实要求详见图集市政公用工程细部构造做法（17ZZo4）第43页，人行道
12、、非机动车道检杳井周边回填压实要求可参照图集市政公用工程细部构造做法（I7ZZO4）第43页支路标准执行。检查井盖安装及井周加强做法详见图集市政公用工程细部构造做法（17ZZM）第44页或第45页。&4管道沟fl班挖及回填根据管道埋深及周边建筑情况，给水管道采用明挖方式施工。具体详见管道沟槽开挖图.管道地基承载力特征值不小于80kPa,检查井要求地基承载力特征值不小于IookRU&6管1蛟叉处S新建与新建、新建与现状市政管线交叉时按以下原则处理：1）管线竖向净距小于70cm,但满足城市工程管线综合规划规范时，按图集ITZZO4第122页加固图三处理；2）管线竖向净距不满足城市工程管线粽合规划规
13、范且设H管道在下时，按图集ITZZO4第122页加固图二处理；3）管线竖向净距不满足城市工程管线综合规划规范瓦设计管道在上时，按图集ITZZN第122页加固图一处理。9管道试压及消毒9.1管胭度试D试验压力：本工程主管道为PE管，设“管道最大工作压力P=08Mpa,试验压力按照工作压力X5Mpa试压。局部特殊路段横穿道路处加装钢套管，试验压力按照工作15MPa试压。2）预试验时，先将管段内压力逐步升高到工作压力，检杳管道和接口，如无渗漏再提高到试验压力，保持恒压30min,检查接口、管身无破损及漏水现象时，管道强度试验为合格。主试验阶段：稳定15min.当15min后压力降不超过0.03MPa
14、时，将试3佥压力降至工作压力并保持恒压30min.检查接口、管身无破损及漏水现象时，管道强度试验为合格。92冲洗、消毒1）冲洗、消毒前，必须安排人员清理干净管道内杂物，并清洗明显的污点。2）冲洗应连续进行，流速不得大于lms,冲洗时间为46小时，当排出口的水色透明度与入口处目测致时即为合格。（4）地面车辆荷载为城-A级或地面堆载IoKNnR（5）裂缝宽度控制：max0,20mmo83检查井技术要求1）地基与基础检查井地基处理措施同相连管道，地基承载力特征值要求不小于100kN对选用图集中的混凝土垫层由ClO调整为Cl5。酶筋混凝土基础、底板受力钢筋油疑上保护层最小厚度（从钢筋的外缘处起）：有垫
15、层的下层筋最小厚度40亳米，无垫层的最小厚度70亳米：其余保护层厚度均为30mm有地下水时，素混凝土垫层下加铺IOomm碎石。2）井室与井筒为保证检查井强度，对所选图集作统修改如下：所涉及钢筋型号HPB235替换为HPB300,HRB335替换为HRB400,混凝土抗渗等级P6,混凝上强度等级由C25调整为C30。对选用图集中的砌体结构井室及井筒，所用砖由烧结实心砖改为MU25的蒸压普通码，采用MlO水泥砂浆砌筑，并要求符合砌体结构设计规范GB50003的规定；检查井（人孔）的井室、井筒、井口的尺寸应便于养护和检修，踏步的尺寸、位置应便于检修和上下安全；三体结构检查井井室和井筒的内、外壁须用防水水泥砂浆进行勾缝，并分层压实抹面，厚度20亳米。砌筑砂浆所用的砂、水泥、水和外加剂应符合建筑用砂GBE4684、通用硅酸盐水泥GBI75、混凝土外加剂GB8076等规范的规定，且其强度等级不低于MIOo抹面、勾缝、坐浆、抹三角灰的砂浆应采用1：2防水水
