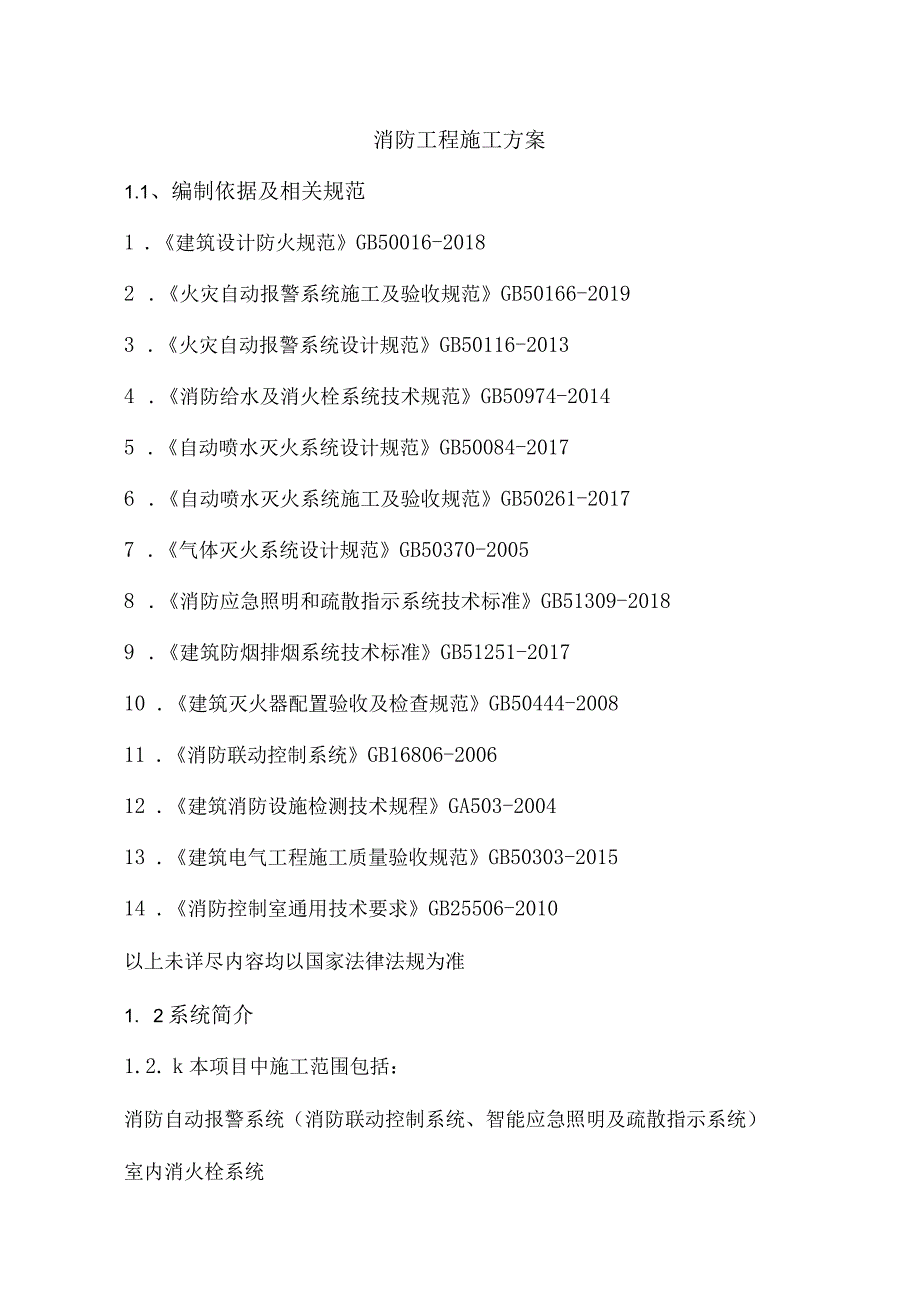

1、消防工程施工方案1.1、编制依据及相关规范1 .建筑设计防火规范GB50016-20182 .火灾自动报警系统施工及验收规范GB50166-20193 .火灾自动报警系统设计规范GB50116-20134 .消防给水及消火栓系统技术规范GB50974-20145 .自动喷水灭火系统设计规范GB50084-20176 .自动喷水灭火系统施工及验收规范GB50261-20177 .气体灭火系统设计规范GB50370-20058 .消防应急照明和疏散指示系统技术标准GB51309-20189 .建筑防烟排烟系统技术标准GB51251-201710 .建筑灭火器配置验收及检查规范GB50444-200

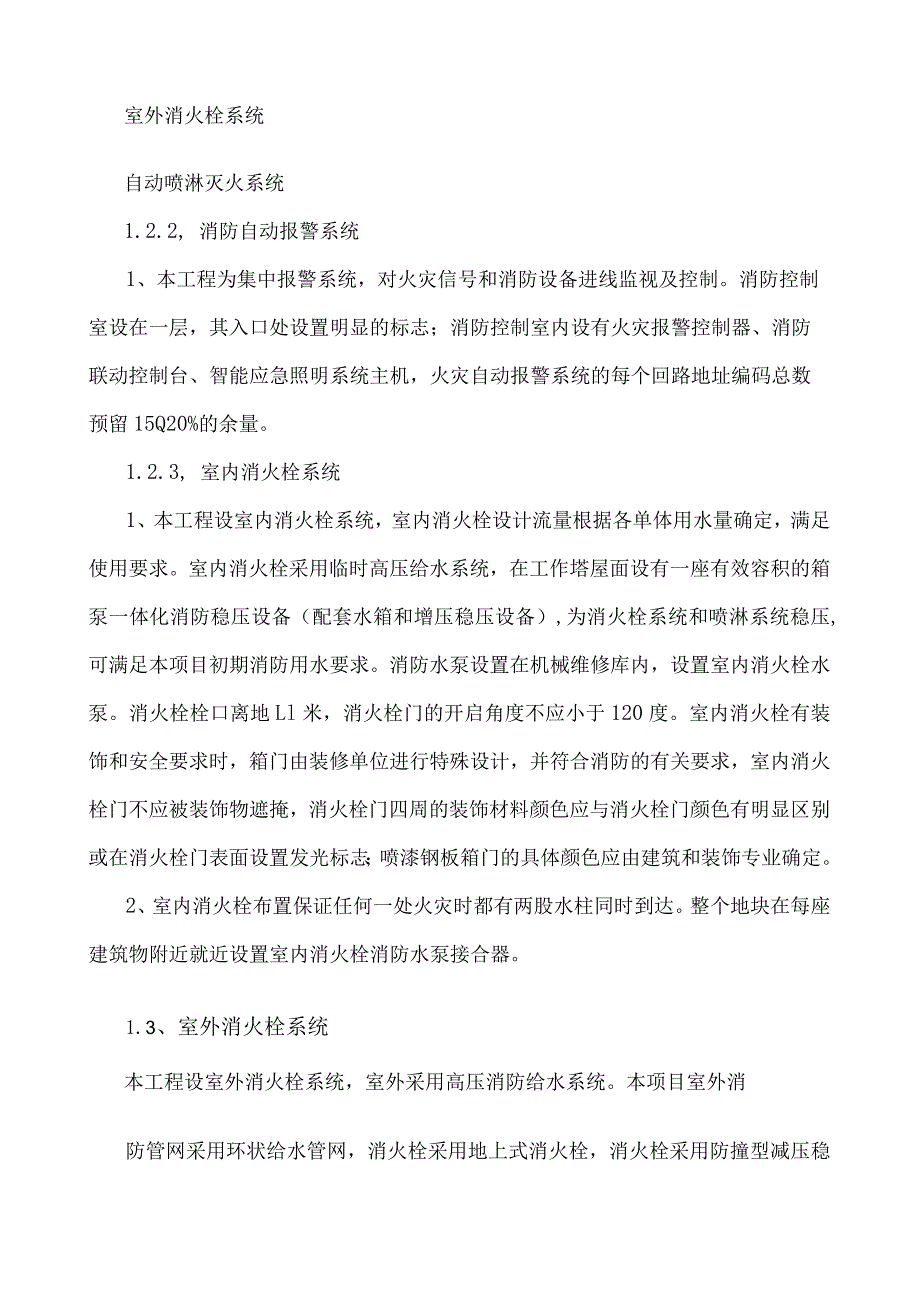

2、811 .消防联动控制系统GB16806-200612 .建筑消防设施检测技术规程GA503-200413 .建筑电气工程施工质量验收规范GB50303-201514 .消防控制室通用技术要求GB25506-2010以上未详尽内容均以国家法律法规为准1. 2系统简介1.2. k本项目中施工范围包括：消防自动报警系统（消防联动控制系统、智能应急照明及疏散指示系统）室内消火栓系统室外消火栓系统自动喷淋灭火系统1.2.2, 消防自动报警系统1、本工程为集中报警系统，对火灾信号和消防设备进线监视及控制。消防控制室设在一层，其入口处设置明显的标志；消防控制室内设有火灾报警控制器、消防联动控制台、智能应急
3、照明系统主机，火灾自动报警系统的每个回路地址编码总数预留15Q20%的余量。1.2.3, 室内消火栓系统1、本工程设室内消火栓系统，室内消火栓设计流量根据各单体用水量确定，满足使用要求。室内消火栓采用临时高压给水系统，在工作塔屋面设有一座有效容积的箱泵一体化消防稳压设备（配套水箱和增压稳压设备）,为消火栓系统和喷淋系统稳压,可满足本项目初期消防用水要求。消防水泵设置在机械维修库内，设置室内消火栓水泵。消火栓栓口离地Ll米，消火栓门的开启角度不应小于120度。室内消火栓有装饰和安全要求时，箱门由装修单位进行特殊设计，并符合消防的有关要求，室内消火栓门不应被装饰物遮掩，消火栓门四周的装饰材料颜色应

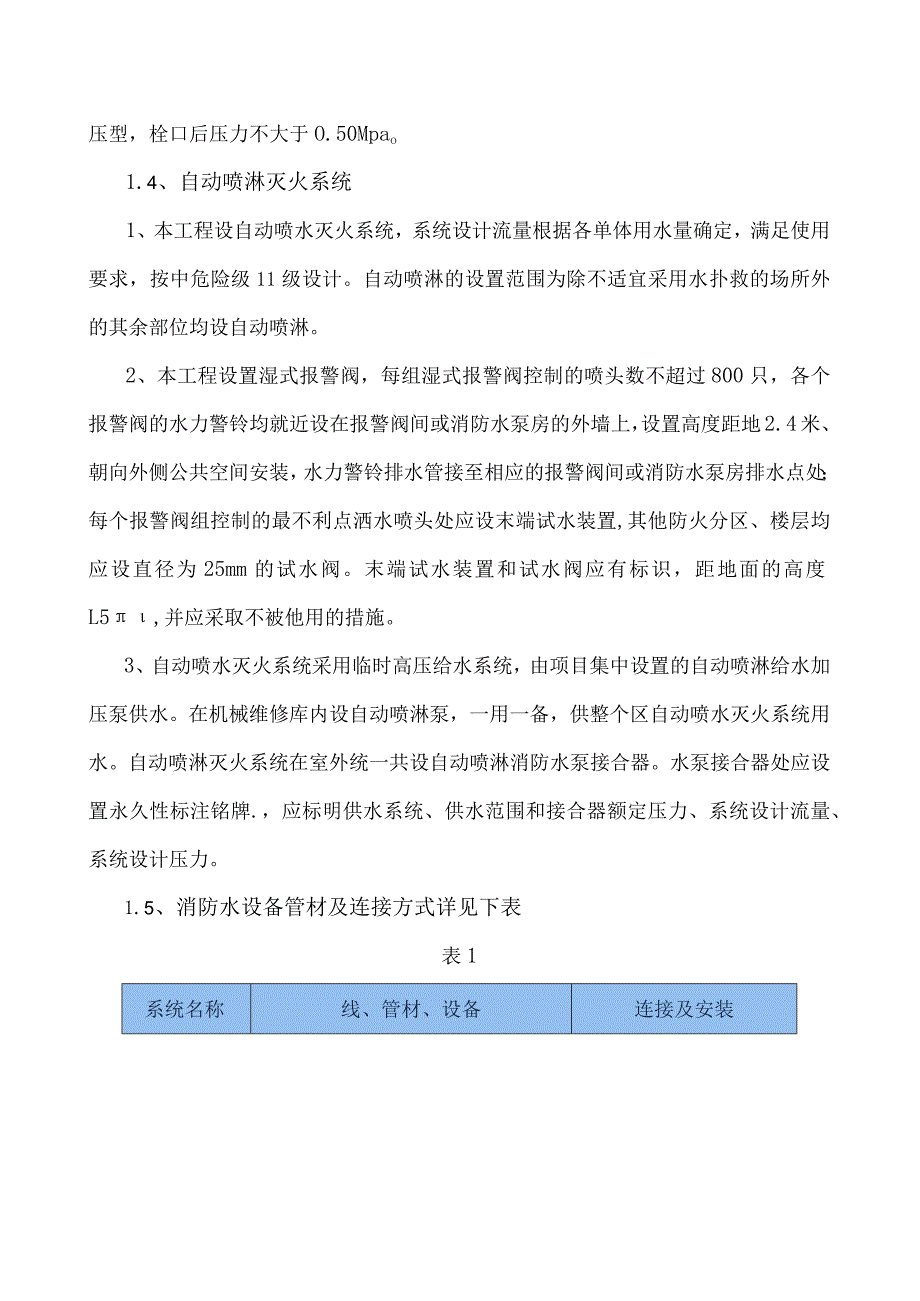

4、与消火栓门颜色有明显区别或在消火栓门表面设置发光标志；喷漆钢板箱门的具体颜色应由建筑和装饰专业确定。2、室内消火栓布置保证任何一处火灾时都有两股水柱同时到达。整个地块在每座建筑物附近就近设置室内消火栓消防水泵接合器。1.3、室外消火栓系统本工程设室外消火栓系统，室外采用高压消防给水系统。本项目室外消防管网采用环状给水管网，消火栓采用地上式消火栓，消火栓采用防撞型减压稳压型，栓口后压力不大于O.50Mpao1.4、自动喷淋灭火系统1、本工程设自动喷水灭火系统，系统设计流量根据各单体用水量确定，满足使用要求，按中危险级11级设计。自动喷淋的设置范围为除不适宜采用水扑救的场所外的其余部位均设自动喷淋
5、。2、本工程设置湿式报警阀，每组湿式报警阀控制的喷头数不超过800只，各个报警阀的水力警铃均就近设在报警阀间或消防水泵房的外墙上，设置高度距地2.4米、朝向外侧公共空间安装，水力警铃排水管接至相应的报警阀间或消防水泵房排水点处；每个报警阀组控制的最不利点洒水喷头处应设末端试水装置,其他防火分区、楼层均应设直径为25mm的试水阀。末端试水装置和试水阀应有标识，距地面的高度L5,并应采取不被他用的措施。3、自动喷水灭火系统采用临时高压给水系统，由项目集中设置的自动喷淋给水加压泵供水。在机械维修库内设自动喷淋泵，一用一备，供整个区自动喷水灭火系统用水。自动喷淋灭火系统在室外统一共设自动喷淋消防水泵接
6、合器。水泵接合器处应设置永久性标注铭牌.，应标明供水系统、供水范围和接合器额定压力、系统设计流量、系统设计压力。1.5、消防水设备管材及连接方式详见下表表1系统名称线、管材、设备连接及安装室内消火栓系统消防管道工作压力P等于1.6MPa采用内外壁热浸镀锌钢管。DN50mn及以下采用螺纹连接，DN50以上采用沟槽连接。室外消火栓系统钢丝网骨架塑料复合管(PEloO),连接管件与管材相同，公称压力1.60MPao电熔连接喷淋系统喷淋管道工作压力P等于1.6MPa采用内外壁热浸镀锌钢管。DN50nun及以下采用螺纹连接，DN50以上采用沟槽连接；电熔连接灭火器设置本工程火灾类别均为A类,火灾危险等级
7、为中危险级，配置基准为75m2A,手提式灭火器最大保护距离20米，灭火器间的间距不大于40米。灭火器配置的型号、数量及位置见平面图。详各单体平面图L6、消防设备及控制1、消防泵从消防水池抽水，水泵吸水为自灌式。消火栓泵启泵控制：消防水泵控制柜在平时应使消防水泵处于自动启泵状态。火灾时，消防水泵出水干管上的压力开关、高位消防水箱出水管上的流量开关等开关信号均可启动消防水泵并报警。泵启动后，反馈信号至消防控制中心。消防水泵能手动启停和自动启动，不可自动停泵。停泵应由具有管理权限的工作人员根据火灾扑救情况确定。消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不应低于IP30；与消防水泵设置在同一
8、空间时，其防护等级不应低于IP5502、消防给水泵控制详见火灾自动报警系统设计规范GB50116-2013中电气相关设计部分及消防给水及消火栓系统技术规范GB50974-2014中的控制与操作要求。2、施工工艺流程2.1、 火灾自动报警及联动控制系统1、施工工艺流程施工准备f管道、线槽敷设一线、缆敷设一校接线及绝缘电阻测试一设备安装一单机调试一系统调试f验收。2.2、 主要分项工程施工方法及技术要求2.3、 2.1布线1）在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净，有利于穿线后提高线路的绝缘电阻，在穿线时，必须使用护围，以保护导线绝缘
9、层。2）火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。3）导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。4）敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。穿越人防防护墙或临空墙处，应按规范要求做好密闭处理。5）管路超过下列长度时，应在便于接线处装设接线盒：.a.管子长度每超过30m,无弯曲时；b.管子长度每超过20m,有1个弯曲时；C.管子长度每超过15m,有2个弯曲时；d.管子长度每超过8m,有3个弯曲时。6）金属管子入盒时，盒外侧应套锁母，内侧应装护口,在吊顶内敷设时，盒的内外侧均应套
10、锁母。在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。7）线槽的直线段应每隔1.（TL5m设置吊点或支点8）吊装线槽的吊杆直径，不应小于6mm。9）管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。10）火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M02.2.2火灾探测器的安装1）点型火灾探测器的安装位置，应符合下列规定：a.探测器至墙壁、梁边的水平距离，不应小于O.5m。b.探测器周围0.5m内，不应有遮挡物。C.探测器至空调送风口边的水平距离，不应
11、小于1.5叱至多孔送风顶棚孔口的水平距离，不应小于0.5m。d.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。点型感温探测器的安装间距，不应超过Iom；点型感烟探测器的安装间距，不应超过15mo探测器距端墙的距离，不应大于探测器安装间距的一半。e.探测器宜水平安装，当必须倾斜安装时倾斜角不应大于45。2）线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器，应符合现行有关国家标准的规定。3）探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接，当采用焊接时，不得使用带腐蚀性的助焊剂。4）同一工程中的导线，应根据不同用途选不同颜色加以区分，相同用途的导线颜色应一致。电源线正极应为红色，
12、负极应为蓝色或黑色。5）探测器底座的外接导线，应留有不小于15Cnl的余量，入端处应有明显标志。6）探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。7）探测器的确认灯，应面向便于人员观察的主要入口方向。8）探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘，防潮，防腐蚀措施。2.3、 火灾自动报警系统的调试1） 一般规定a.火灾自动报警系统的调试，应在系统施工结束后进行。b.火灾自动报警系统调试前应具备施工及验收规范中规定的所列文件与调试必需的其它文件。c.调试负责人必须由有资格的专业技术人员担任，所有参加调试人员应职责明确，并应按照调试程序工作。2）调试前的准备a.
13、设备的规格、型号、数量、备品备件等应按设计要求查验。b.应按施工及验收规范要求检查系统的施工质量。对属于施工中出现的问题，应会同有关单位协商解决，并有文字记录。c.应按施工及验收规范要求检查系统线路，对于错线、开路、虚焊和短路等应进行处理。d.对系统中的火灾报警控制器、消防联动控制器、消防电气控制装置、消防设备应急电源、消防应急灯具控制装置、火灾警报装置等设备分别进行单机通电检查。3）火灾报警控制器调试a.调试前应切断火灾报警控制器的所有外部控制连线，并将任一个总线回路的火灾探测器以及该总线回路上的手动火灾报警按钮等部件连接后,方可接通电源。b.按现行国家标准火灾报警控制器GB4717的有关要
14、求对控制器进行下列功能检查并记录，控制器应满足标准要求：检查自检功能和操作级别；使控制器与探测器之间的连线断路和短路，控制器应在100s内发出故障信号（短路时发出火灾报警信号除外）；在故障状态下，使任一非故障部位的探测器发出火灾报警信号，控制器应在InIin内发出火灾报警信号，并应记录火灾报警时间；再使其他探测器发出火灾报警信号，检查控制器的再次报警功能；检查消音和复位功能；使控制器与备用电源之间的连线断路和短路，控制器应在100s内发出故障信号；检查屏蔽功能；使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能；使任一总线回路上不少于10只的火灾探测器同时处于火灾报警状态，检查控
15、制器的负载功能；检查主、备电源的自动转换功能，并在备电工作状态下重复检查；检查控制器特有的其他功能。依次将其他回路与火灾报警控制器相连接。4）消防联动控制器调试a.将消防联动控制器与火灾报警控制器、任一回路的输入/输出模块及该回路模块控制的受控设备相连接，切断所有受控现场设备的控制连线，接通电源。b.按现行国家标准消防联动控制系统GB16806的有关规定检查消防联动控制系统内各类用电设备的各项控制、接收反馈信号（可模拟现场设备启动信号）和显示功能。c.使消防联动控制器分别处于自动工作和手动工作状态，检查其状态显示，并按现行国家标准消防联动控制系统GB16806的有关规定进行下列功能检查并记录，控制器应满足相应要求：自检功能和操作级别。消防联动控制器与各模块之间的连线断路和短路时，消防联动控制器能在100s秒内发出故障信号。消防联动控制器与备用电源之间的连线断路和短路时,消防联动控制器应能在100s内发出故障信号。检查消音、复位功能。检查屏蔽功能。使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能。使至少50个输入/输出模块同时处于动作状态（模块总数少于50个时，使所有模块动作），检查消防联动控制器的最大负载功能。检查主、备电源的自动转换功
