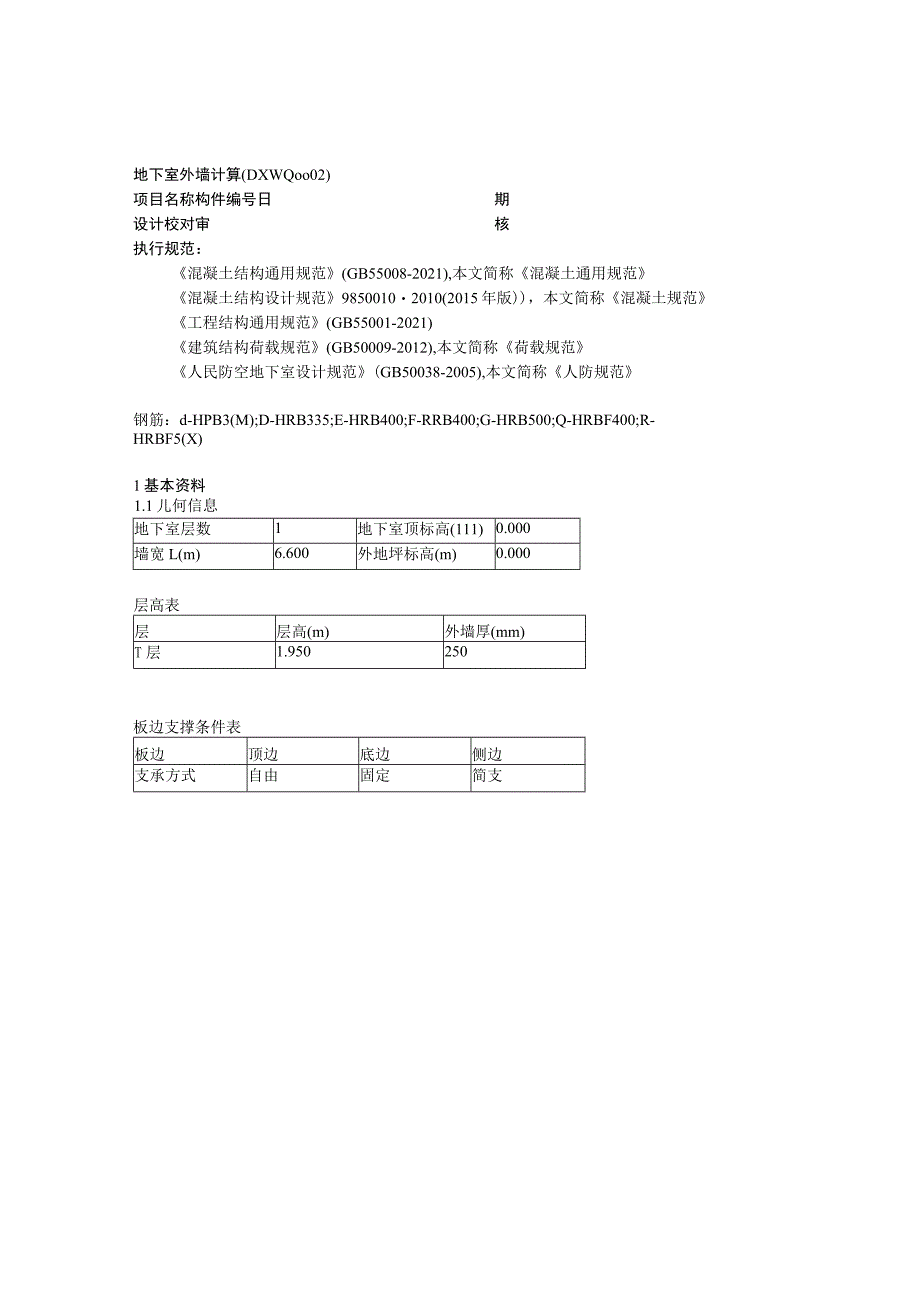

1、地下室外墙计算(DXWQoo02)项目名称构件编号日期设计校对审核执行规范：混凝土结构通用规范(GB55008-2021),本文简称混凝土通用规范混凝土结构设计规范98500102010(2015年版)，本文简称混凝土规范工程结构通用规范(GB55001-2021)建筑结构荷载规范(GB50009-2012),本文简称荷载规范人民防空地下室设计规范(GB50038-2005),本文简称人防规范钢筋：d-HPB3(M);D-HRB335;E-HRB400;F-RRB400;G-HRB500;Q-HRBF400;R-HRBF5(X)1基本资料1.1儿何信息地下室层数1地下室顶标高(111)0.00

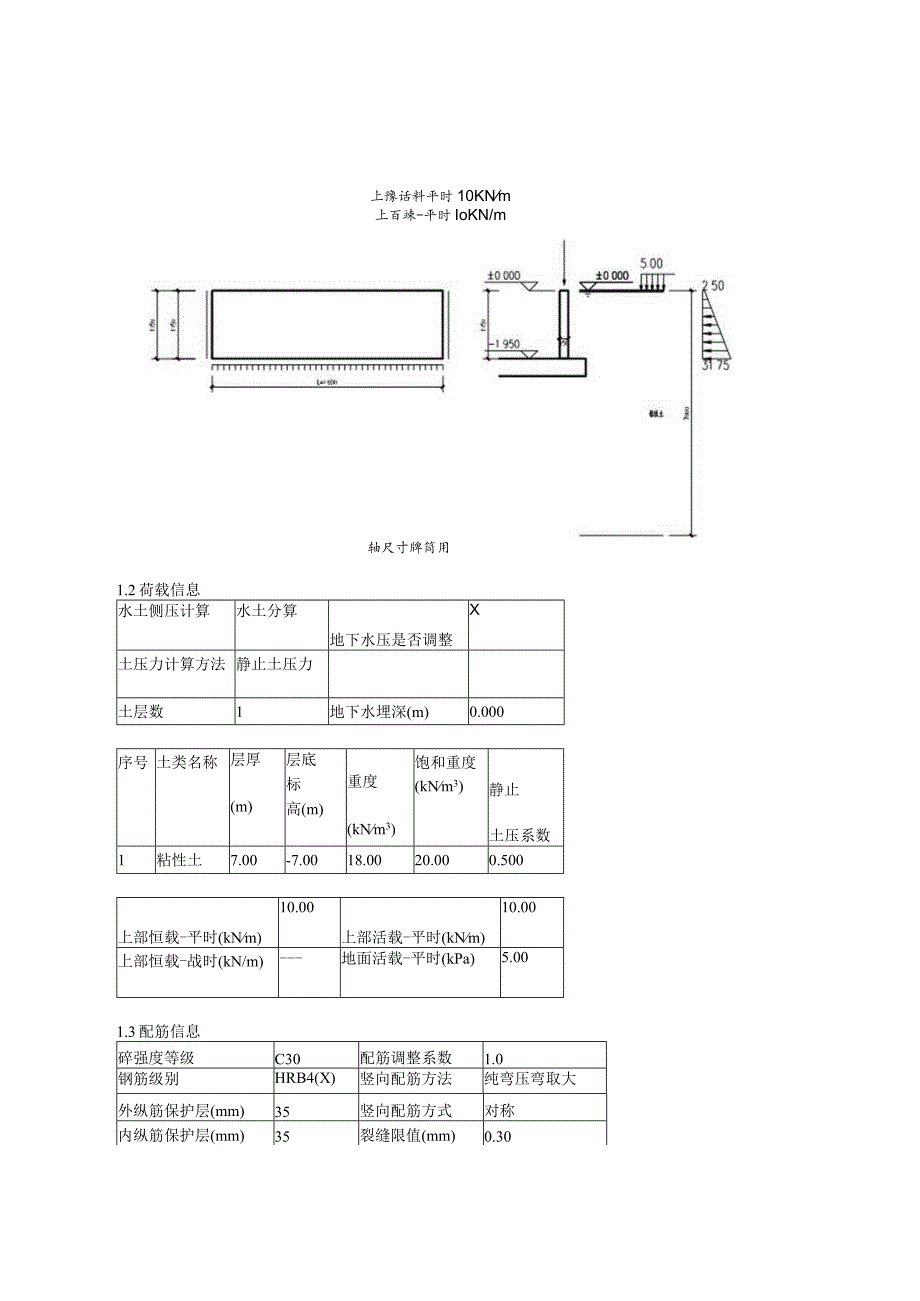

2、0墙宽L(m)6.600外地坪标高(m)0.000层高表层层高(m)外墙厚(mm)T层1.950250板边支撑条件表板边顶边底边侧边支承方式自由固定简支上豫话料平时10KNm上百竦-平时IoKN/m轴尺寸牌筒用1.2荷载信息水土侧压计算水土分算地下水压是否调整X土压力计算方法静止土压力土层数1地下水埋深(m)0.000序号土类名称层厚(m)层底标高(m)重度(kNm3)饱和重度(kNm3)静止土压系数1粘性土7.00-7.0018.0020.000.500上部恒载-平时(kNm)10.00上部活载-平时(kNm)10.00上部恒载-战时(kN/m)-地面活载-平时(kPa)5.001.3配筋信

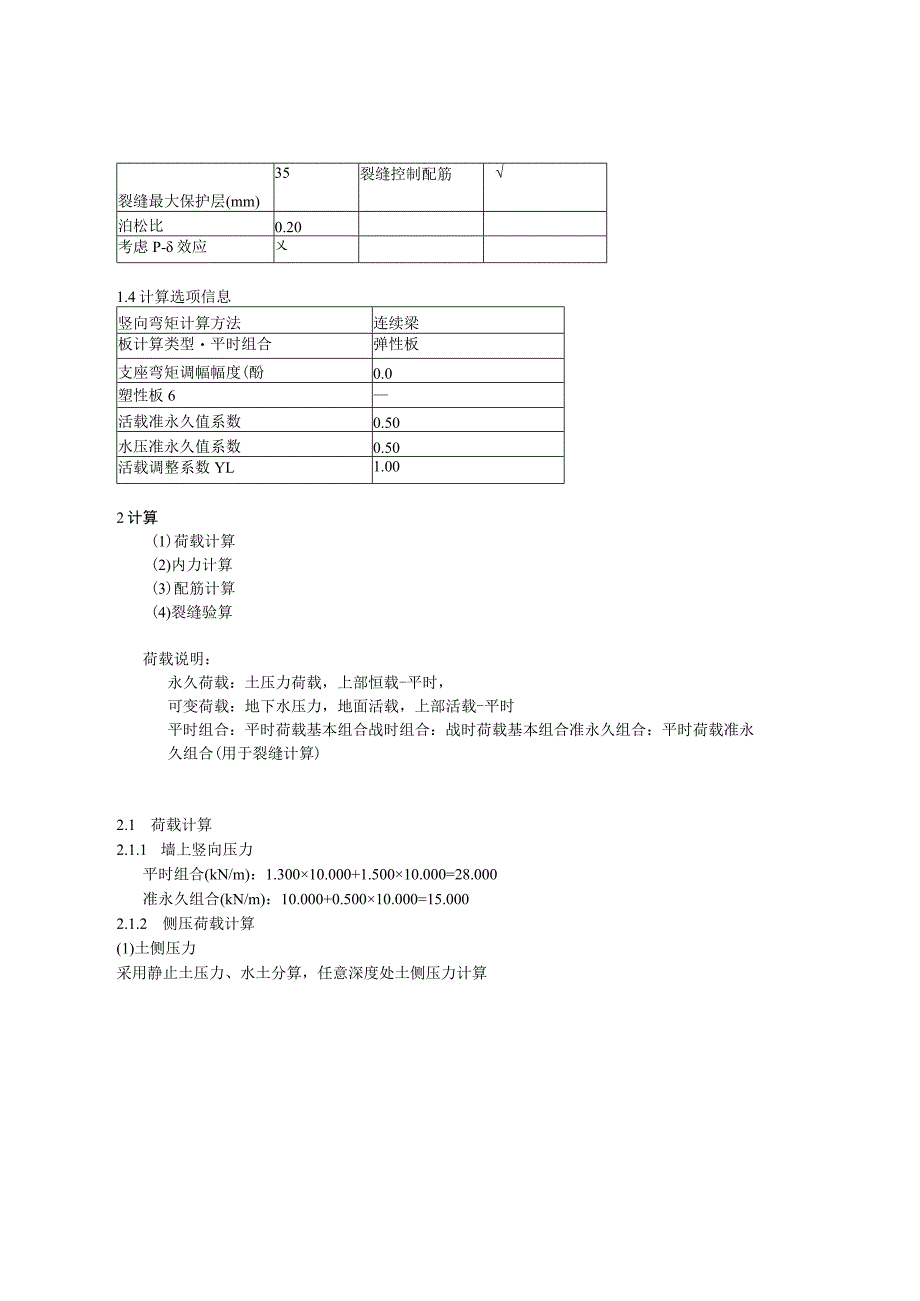

3、息碎强度等级C30配筋调整系数1.0钢筋级别HRB4(X)竖向配筋方法纯弯压弯取大外纵筋保护层(mm)35竖向配筋方式对称内纵筋保护层(mm)35裂缝限值(mm)0.30裂缝最大保护层(mm)35裂缝控制配筋泊松比0.20考虑P-效应乂1.4计算选项信息竖向弯矩计算方法连续梁板计算类型平时组合弹性板支座弯矩调幅幅度(酚0.0塑性板6活载准永久值系数0.50水压准永久值系数0.50活载调整系数YL1.002计算(1)荷载计算(2)内力计算(3)配筋计算(4)裂缝验算荷载说明：永久荷载：土压力荷载，上部恒载-平时，可变荷载：地下水压力，地面活载，上部活载-平时平时组合：平时荷载基本组合战时组合：战
4、时荷载基本组合准永久组合：平时荷载准永久组合(用于裂缝计算)2.1 荷载计算2.1.1 墙上竖向压力平时组合(kN/m)：1.30010.000+1.50010.000=28.000准永久组合(kN/m)：10.000+0.50010.000=15.0002.1.2 侧压荷载计算(1)土侧压力采用静止土压力、水土分算，任意深度处土侧压力计算式中:土压力(kN112)土压力系数，静止土压力取静止土压力系数，主动土压力取主动土压力系数k=tan2(450-/2)土的容重，地下水以上取天然容重，地下水以下水土分算时取浮容重，合算时取饱和容重(kN/n?)hi计算深度以上各土层厚度(m)荷呼(2)荷载
5、组合系数表组合土压力水压力平时地面活载上部恒载上部活载平时组合1.301.501.501.301.50(3)侧压力荷载组合计算(kPa)：位置标高土压力水压力地面活载等效平时组合准永久组合-1层顶0.000.000.002.503.751.25-1层底-1.959.7519.502.5045.6720.75(4)侧压荷载分解结果表(kPa):平时组合准永久组合地下室层号均布荷载三角荷载均布荷载三角荷载-13.75041.9251.25019.500注：表中所列三角荷载值是对应于各层底的荷载值(最大)2.2内力计算按连续梁计算竖向弯矩按连续梁模型计算，水平向弯矩仍按板块模型计算调幅前(kN.mm
6、)层部位平时组合准永久组合水平向T层顶边左0.000.00顶边中0.000.00顶边右0.000.00左边0.000.00跨中0.000.00右边0.000.00竖向-1层顶边0.000.00跨中-5.10-2.14底边-33.70-14.73结果不进行调幅平时组合弯矩图2319314tf竖向弯矩图一平时组合(kN.m/m)1950竖向弯苑图一准永久组合(kN.mm)准永久组合弯矩图秋B-例婚仪kNmm)2.3配筋及配筋成果表2.3.1 配筋说明：(I)配筋方法水平按纯弯配筋，竖向取压弯与纯弯配筋的大值(2)单位说明:以下各表格中单位除说明外，配筋面积单位:mm2m,裂缝宽度单位:mm,弯矩单
7、位kN.mm,轴力单位kNm,配筋率:2.3.2平时组合计算配筋表部位M(kN.nm)N(kNm)As(mm2m)配筋率先-1层水平向顶边左-内侧0.005000.20顶边左-外侧0.005000.20顶边中-内侧0.005000.20顶边中-外侧0.005000.20顶边右-内侧0.005000.20顶边右-外侧0.005000.20左边-内侧0.005000.20左边-外侧().005000.20跨中-内侧0.005000.20跨中-外侧0.005000.20右边-内侧0.005000.20右边-外侧0.005000.20竖向顶边-内侧0.0028.05000.20顶边-外侧0.0028.
8、05000.20跨中-内侧-5.1028.05000.20跨中-外侧-5.1028.05000.20底边-内侧-33.7028.05560.22底边-外侧-33.7028.05560.222.3.3控制情况计算配筋表层部位计算AS选筋实配AS实配筋率控制组合-1层水平向顶边左-内侧500E143005130.21平时组合顶边左-外侧500E143005130.21平时组合顶边中-内侧500EI43005130.21平时组合顶边中一外侧500E143005130.21平时组合顶边右-内侧500E143005130.21平时组合顶边右-外侧500E143005130.21平时组合左边-内侧500E
9、143005130.21平时组合左边-外侧500E143005130.21平时组合跨中-内侧500E143005130.21平时组合跨中-外侧500E143005130.21平时组合右边-内侧500E143005130.21平时组合右边-外侧500E143005130.21平时组合竖向顶边-内侧500E143005130.21平时组合顶边-外侧500E143005130.21平时组合跨中-内侧500E143005130.21平时组合跨中-外侧500E143005130.21平时组合底边-内侧556E142705700.23平时组合底边-外侧556E142705700.23平时组合注：表中表卜算
10、As”取平时组合与战小I组合计算配筋的较大值2.4裂缝验算按实际配筋，及相应于准永久组合的弹性内力进行计算裂缝宽度限值:0.30Omm层部位MqNq选筋实配AS裂缝(mm)结论T层水平向顶边左-内侧0.0E143(X)513().000满足顶边左-外侧0.0E143005130.000满足顶边中-内侧0.0E143005130.000满足顶边中-外侧0.0E143005130.000满足顶边右-内侧0.0E143005130.000满足顶边右-外侧0.0E143005130.000满足左边-内侧0.0E143005130.000满足左边-外侧0.0E143005130.000满足跨中-内侧0.
11、0E143005130.000满足跨中一外侧0.0E143005130.000满足右边-内侧0.0E143005130.000满足右边-外侧0.0E143005130.000满足竖向顶边-内侧0.015.0E143005130.000满足顶边-外侧0.015.0E143005130.000满足跨中-内侧-2.115.0E143005130.000满足跨中-外侧-2.115.0E143(X)5130.004满足底边-内侧-14.715.0E142705700.000满足底边-外侧-14.715.0E142705700.044满足最大裂缝宽度0044=0.300,满足要求。2.5实际配筋表层部位选筋实配面积配筋率配筋控制-1层水平向顶边左-内侧E143005130.21平时组合顶边左-外侧E143005130.21平时组合顶边中-内
