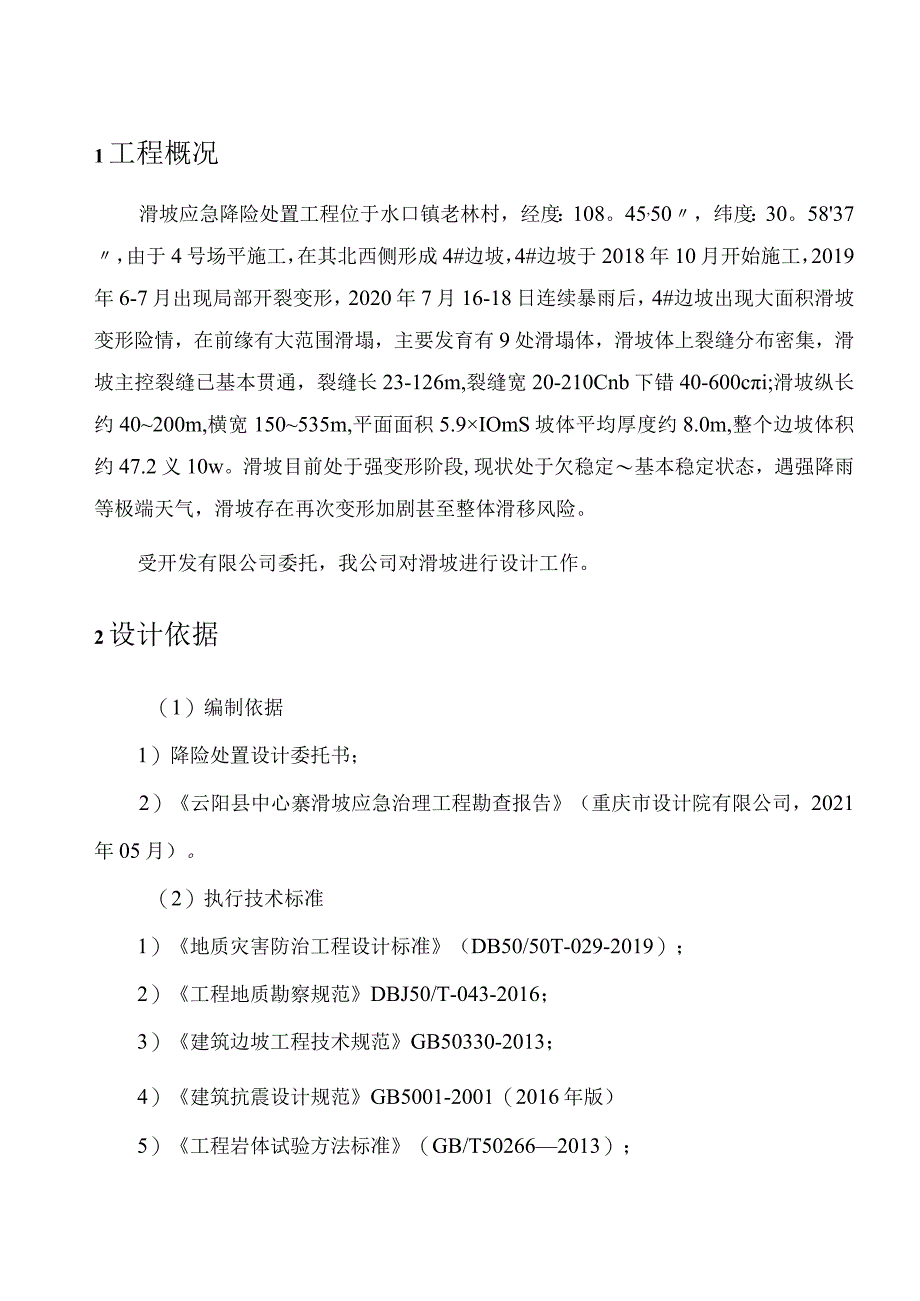

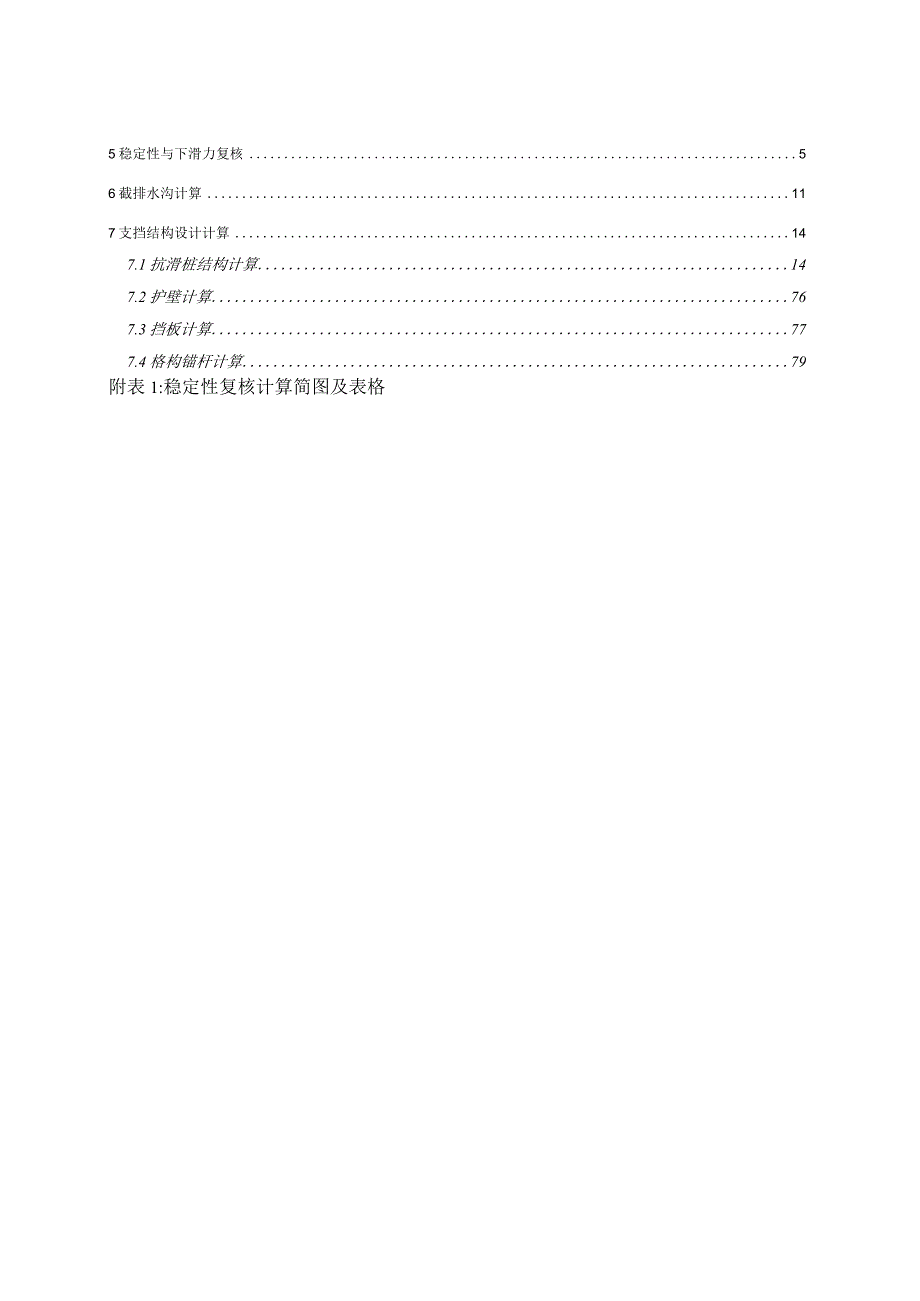

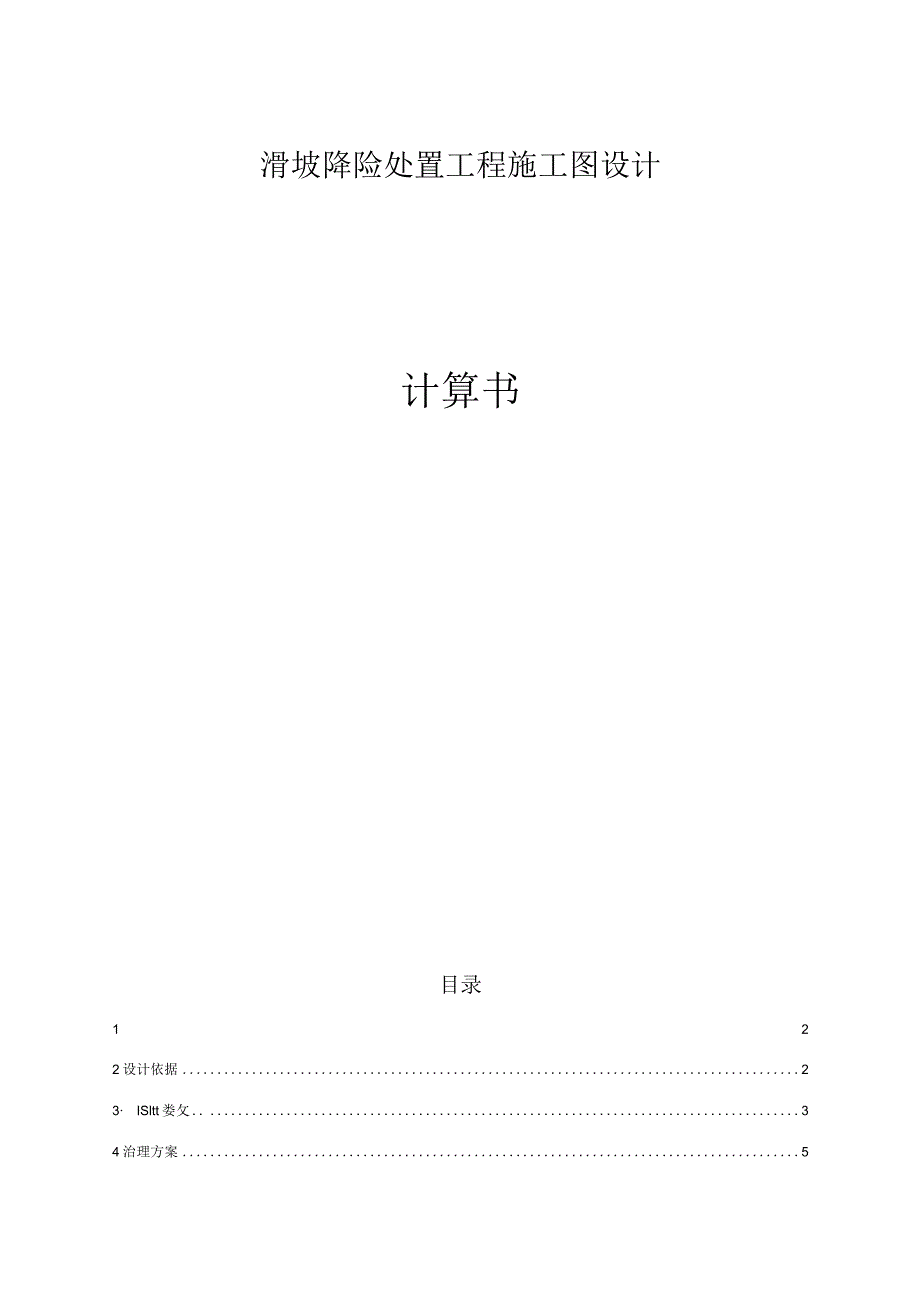

1、滑坡降险处置工程施工图设计计算书目录122设计依据23ISltt娄攵34治理方案55稳定性与下滑力复核56截排水沟计算117支挡结构设计计算147.1抗滑桩结构计算.147.2护壁计算767.3挡板计算777.4格构锚杆计算79附表1:稳定性复核计算简图及表格1工程概况滑坡应急降险处置工程位于水口镇老林村，经度：108。45,50，纬度：30。5837，由于4号场平施工，在其北西侧形成4#边坡，4#边坡于2018年10月开始施工，2019年6-7月出现局部开裂变形，2020年7月16-18日连续暴雨后，4#边坡出现大面积滑坡变形险情，在前缘有大范围滑塌，主要发育有9处滑塌体，滑坡体上裂缝分布密
2、集，滑坡主控裂缝已基本贯通，裂缝长23-126m,裂缝宽20-210Cnb下错40-600ci;滑坡纵长约40200m,横宽150535m,平面面积5.9IOmS坡体平均厚度约8.0m,整个边坡体积约47.2义10w。滑坡目前处于强变形阶段,现状处于欠稳定基本稳定状态，遇强降雨等极端天气，滑坡存在再次变形加剧甚至整体滑移风险。受开发有限公司委托，我公司对滑坡进行设计工作。2设计依据（1）编制依据1）降险处置设计委托书；2）云阳县中心寨滑坡应急治理工程勘查报告（重庆市设计院有限公司，2021年05月）。（2）执行技术标准1）地质灾害防治工程设计标准（DB50/50T-029-2019）；2）工程
3、地质勘察规范DBJ50/T-043-2016；3）建筑边坡工程技术规范GB50330-2013；4）建筑抗震设计规范GB5001-2001（2016年版）5）工程岩体试验方法标准（GB/T502662013）；6）土工试验方法标准（GB/T50123-2019）；7）工程测量规范GB50026-2016o8）重庆市岩土工程勘察文件编制技术规定（2017年版）；9）岩土工程勘察规范GB50021-2001（2009年版）；10）其他现行相关试验规程及技术标准。3设计参数（1）根据云阳县中心寨滑坡应急治理工程勘查报告（重庆市设计院有限公司，2021年05月）；（2）根据云阳县中心寨滑坡应急治理工程
4、补充性勘查报告（重庆地质矿产研究院，2021年09月）；设计参数如下所述。云阳县中心寨滑坡应急治理工程设计所需岩土参数建议值见表3-1o岩土设计参数建议值表3-1岩性重度Y(kN/m3)抗压强度/法（MPa）抗剪强度地基承载力特征值fak（kPa）水平抗力系数MN/n?水平抗力系数比例系数MN/m4基底摩擦系数负摩阻力系数11桩侧土的侧阻力标准值（kPa）岩土体与锚固体极限粘结强度标准值（kPa）天然%饱和c内摩擦角（。）内聚力（kPa）填土天然19.5031。（综合）100.250.2020饱和20.5025.03.0粉质粘土夹碎块石天然19.00*23.6*18.55*150150.202
5、5饱和19.50*18.36*16.91*块石天然21.5026.05.0180200.2570饱和22.5025.04.0粉质天然20.0012.528.70120120.2050岩性重度Y(kN/m3)抗压强度，t(MPa)抗剪强度地基承载力特征值fak(kPa)水平抗力系数MN/抗数系W平系例Mm4水力比数底擦数U基摩系l负摩阻力系数n桩侧土的侧阻力标濯值(kPa)岩土体与锚固体极限粘结强度标准值(kPa)天然%饱和OC内摩擦角(。)内聚力(kPa)粘土饱和20.509.5020.10强风化基岩24.003182000.30100中风化砂岩25.1027.6418.8135.315196
6、8282400.50100O中风化泥岩25.406.764.2631.13701546600.40360中风化粉砂岩24.603.792.2526100816400.40270岩层面1525裂隙面1850岩土界面填土与基岩20.525.02.0质土基岩粉粘与岩已滑塌部分20.58.018.0未滑塌部分20.59.020.0石与岩块土基滑部分已堵LJ22.523.02.0未滑塌部分22.524.03.0质土碎石基甘粉粘夹块与岩需分22.012.514.0未滑塌部分19.7*15.53*16.43*风基与风基强化岩中化若已滑塌部分24.524.04.0嘉分24.530.07.0注：为补充性勘查阶段
7、室内测试值结合经验数据取得。其余取值均为由重庆市设计院有限公司提交的云阳县中心寨应急治理工程勘查报告中建议取值。(2)混凝土：C30碎抗压强度设计值。=14.3Nmm2,C30碎抗拉强度设计值ft=1.43Nmm2；C25碎抗压强度设计值：fc=11.9Nmm2,C25碎抗拉强度设计值ft=l.27Nmm2；C20碎抗压强度设计值：fc=9.6Nmm2;HPB300钢筋：fy=270Nmm2;HRB400钢筋：fy=360Nmm2o(3)锚固体与地层的粘结工作条件系数尸1.0；锚筋抗拉工作条件系数一二0.69；钢筋与锚杆砂浆间粘结工作条件系数13=0.6；结构重要性系数取丫。=1.0。(4)抗
8、滑桩混凝土保护层厚度70mm。4治理方案根据中心寨滑坡专家组咨询意见，结合各地灾体实际情况，降险处置方案如下：抗滑桩+锚拉桩+锚喷+格构+清方+三维网喷播植草护坡+截排水沟+危岩清除。5稳定性与下滑力复核1.计算原理与方法根据现场调查及定性分析，滑坡破坏模式如下：滑塌体Hl、H5、H6、H8为岩质滑坡，为强风化破碎岩体的内部的逐级松脱式滑动，边坡主要受裂隙I影响,并沿强风化层底部滑动破坏;滑塌体H2、H3、H4、H7、H9为土质滑坡，沿岩土界面的松脱式破坏。因此，稳定性计算就可以通过折线滑动法进行稳定性计算。采用折线滑动法，采用传递系数法逐级计算其强变形区及弱变形区稳定性。根据规范的规定,滑坡
9、稳定性系数Fs及剩余下滑力按照下列公式进行计算。n-l(n-、Kn匕+&_i=Ij=i,Sin-l(-l)zn匕乜j=i)P=Pi.xiFstT-Ri式中：Ri第i块段的总抗滑力(kNm)；Ri=N-kcNitgi+CiLi;R一作用于第i块段总滑动分力(kNm)；T-Ti+KcTi;七一水平地震加速度系数取0.05；M一作用于第i块段滑面上的重力法向分力(kNm)；匕一第i块段滑带土的内摩擦角();Ci一第i块段滑带土的粘聚力(kPa)；Ti一第i块段滑带土的切向分力；1.i一第i块段滑带土的滑面长度(m)；Pi第i条块的剩余下滑力(kNm)；口一传递系数；j=cos(ai-ai)-Sin(
10、ai-i+)tg。i+2 .计算参数的确定根据现场变形情况结合本次试验结果，综合分析确定边坡计算参数：(1)重度相应参数的选取以本次试验统计结构为依据，滑坡由粉质粘土、砂岩、泥质砂岩、泥岩组成，因此滑体的重度由各种岩土体的权重综合确定，具体确定方式如下表。表5.1-1滑体重度取值表滑体类型天然重度饱和重度粉质粘土20.0020.50粉质粘土夹碎块石19.0019.50块石土21.5022.50强风化基岩23.0024.00（2）滑动面抗剪强度指标根据详细勘查报告，滑带土抗剪强度参数C、取值如下表:表5.1-2滑面抗剪强度取值表滑带类型滑带位置饱和抗剪强度内摩擦角（）内聚力（kPa）粉质粘土已滑
11、塌部分8.018.0未滑塌部分9.020.0粉质粘土夹碎块石已滑塌部分12.514.0未滑塌部分13.516.0块石土已滑塌部分23.02.0未滑塌部分24.03.0强风化基岩已滑塌部分24.04.0未滑塌部分30.07.021-21，剖面稳定性计算根据补充性勘查报告，滑带土抗剪强度参数C、取值如下表:土体室内试验值（峰值）室内试验值（残余值）采用值备注滑带土天然状态C(KPa)19.7116.0419.71标准值()14.0711.5618.29加权饱和状态C(KPa)15.5315.4215.53标准值()12.6410.3416.43加权滑体土天然状态C(KPa)23.60/23.6标准
12、值1)()14.27/18.55加权饱和状态C(KPa)18.36/18.36标准值(0)13.01/16.91加权3 .计算工况工况I：暴雨或持续降雨状态（雨季），荷载为滑坡坡体饱和重度；4 .稳定性系数计算结果滑坡计算剖面采用具有代表性的2288、10102121、2323,2525，、2727，、3030,剖面，计算结果见表5.1-3。表5.1-3滑坡稳定性计算结果表计算剖面部位破坏模式计算工况稳定系数2-2滑面1滑移式暴雨工况1.13滑面2滑移式暴雨工况0.983-3,滑面1滑移式暴雨工况1.26滑面2滑移式暴雨工况1.104-4,滑面1滑移式暴雨工况0.99滑面2滑移式暴雨工况0.985-5,滑面1滑移式暴雨工况0.97滑面2滑移式暴雨工况1.036-6,滑面1滑移式暴雨工况0.96滑面2滑移式暴雨工况1.087-7,滑面1滑移式暴雨工况0.82滑面2滑移式暴雨工况1.008-8,滑面1滑移式暴雨工况0.77o-o,滑面1滑移式暴雨工况0.99滑面2滑移式暴
