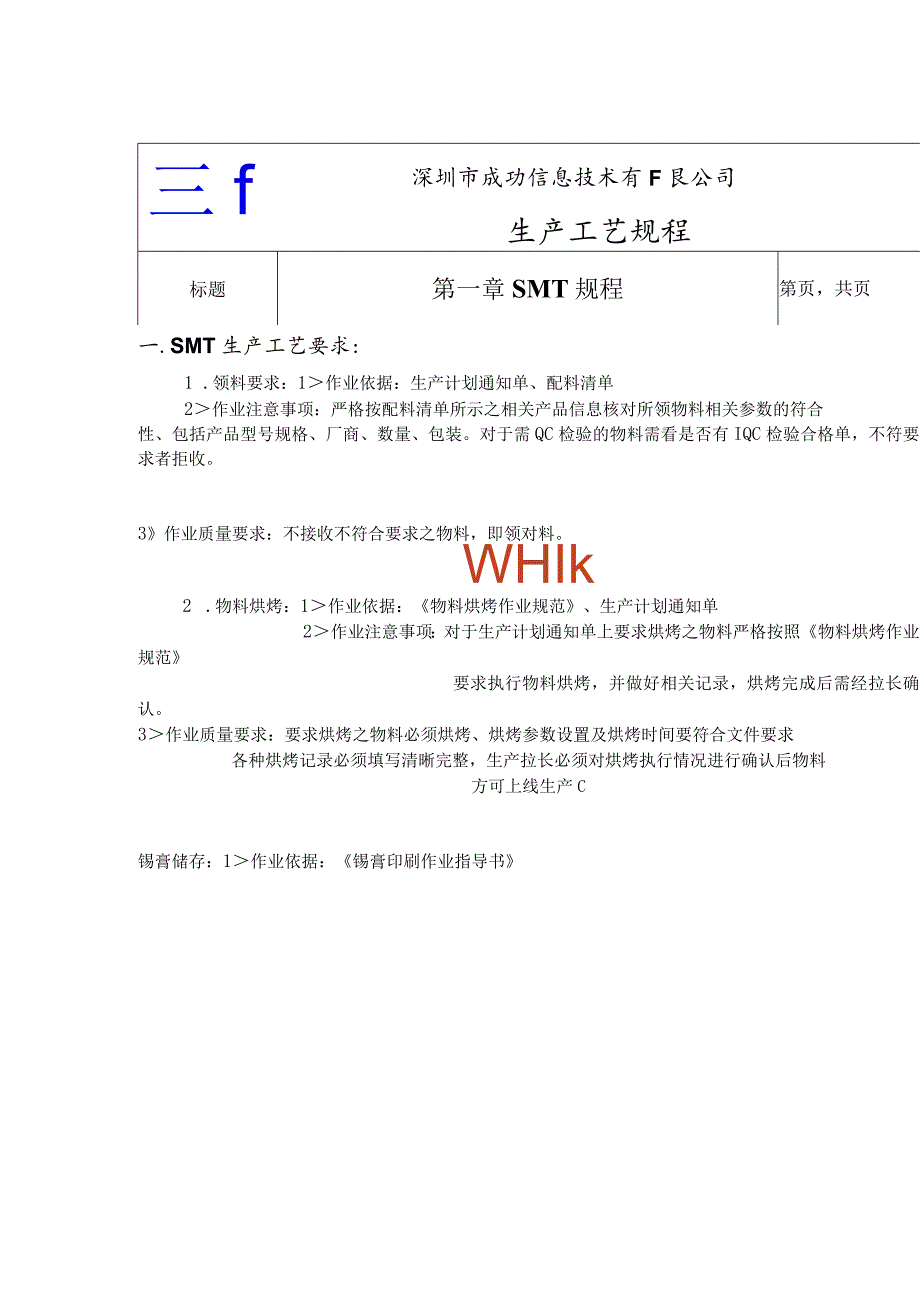

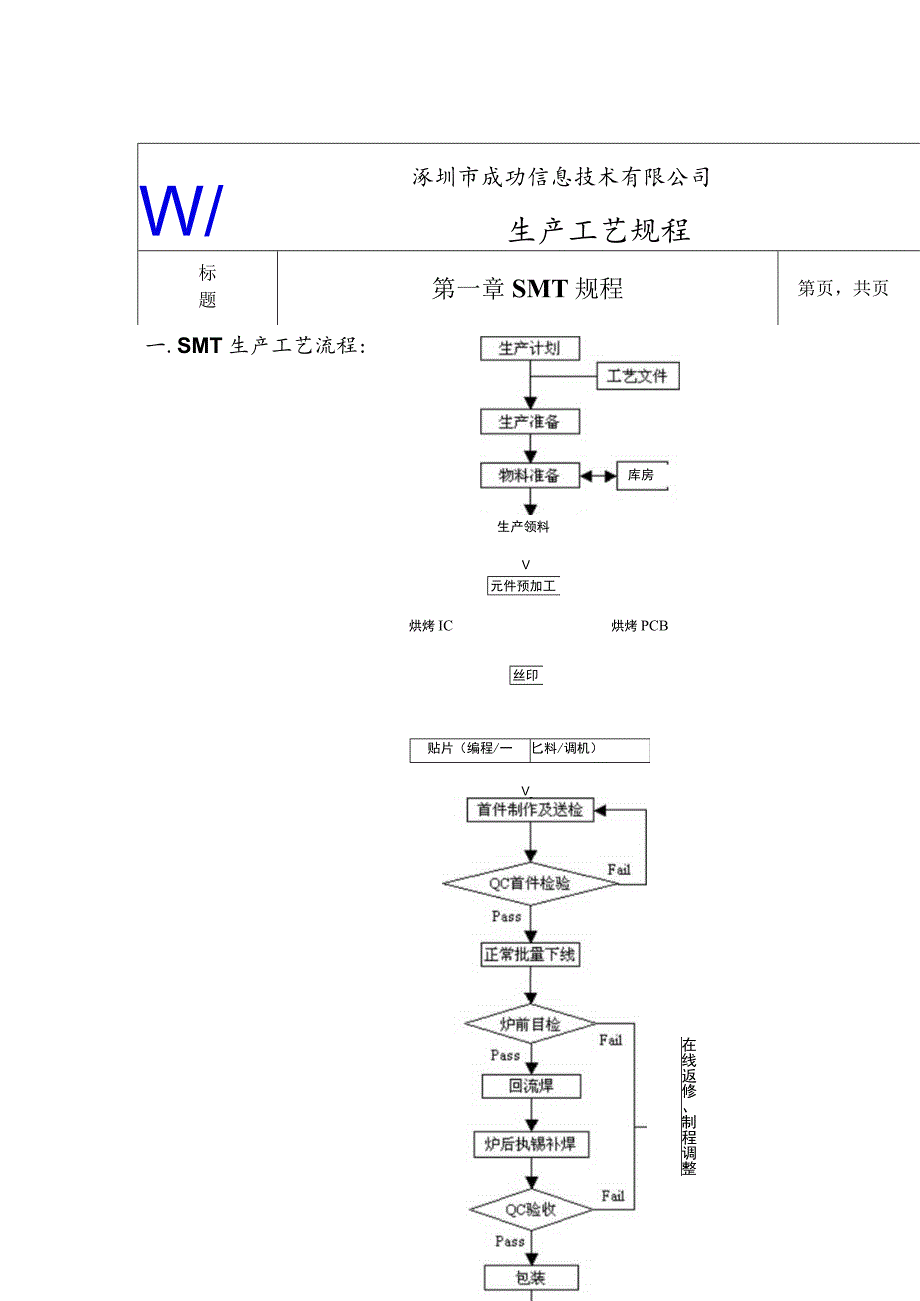

1、W/涿圳市成功信息技术有限公司生产工艺规程标题第一章SMT规程第页，共页一.SMT生产工艺流程:V库房生产领料元件预加工烘烤IC烘烤PCB丝印贴片（编程/一匕料/调机）V在线返修、制程调整三f三深圳市成功信息技术有F艮公司生产工艺规程标题第一章SMT规程第页，共页一.SMT生产工艺要求:1 .领料要求：1作业依据：生产计划通知单、配料清单2作业注意事项：严格按配料清单所示之相关产品信息核对所领物料相关参数的符合性、包括产品型号规格、厂商、数量、包装。对于需QC检验的物料需看是否有IQC检验合格单，不符要求者拒收。3作业质量要求：不接收不符合要求之物料，即领对料。WHIk2 .物料烘烤：1作业依
2、据：物料烘烤作业规范、生产计划通知单2作业注意事项：对于生产计划通知单上要求烘烤之物料严格按照物料烘烤作业规范要求执行物料烘烤，并做好相关记录，烘烤完成后需经拉长确认。3作业质量要求：要求烘烤之物料必须烘烤、烘烤参数设置及烘烤时间要符合文件要求各种烘烤记录必须填写清晰完整，生产拉长必须对烘烤执行情况进行确认后物料方可上线生产C锡膏储存：1作业依据：锡膏印刷作业指导书2作业注意事项：先进先出，做好“锡膏、红胶管理记录”，按时执行锡膏储存温度点检（要求温度为2-10摄氏度），并做好点检记录，发现温度异常时要即时知会拉长处理，用过的锡膏或红胶瓶要拧紧瓶盖。3作业质量要求：按时点检，保证储存温度在27

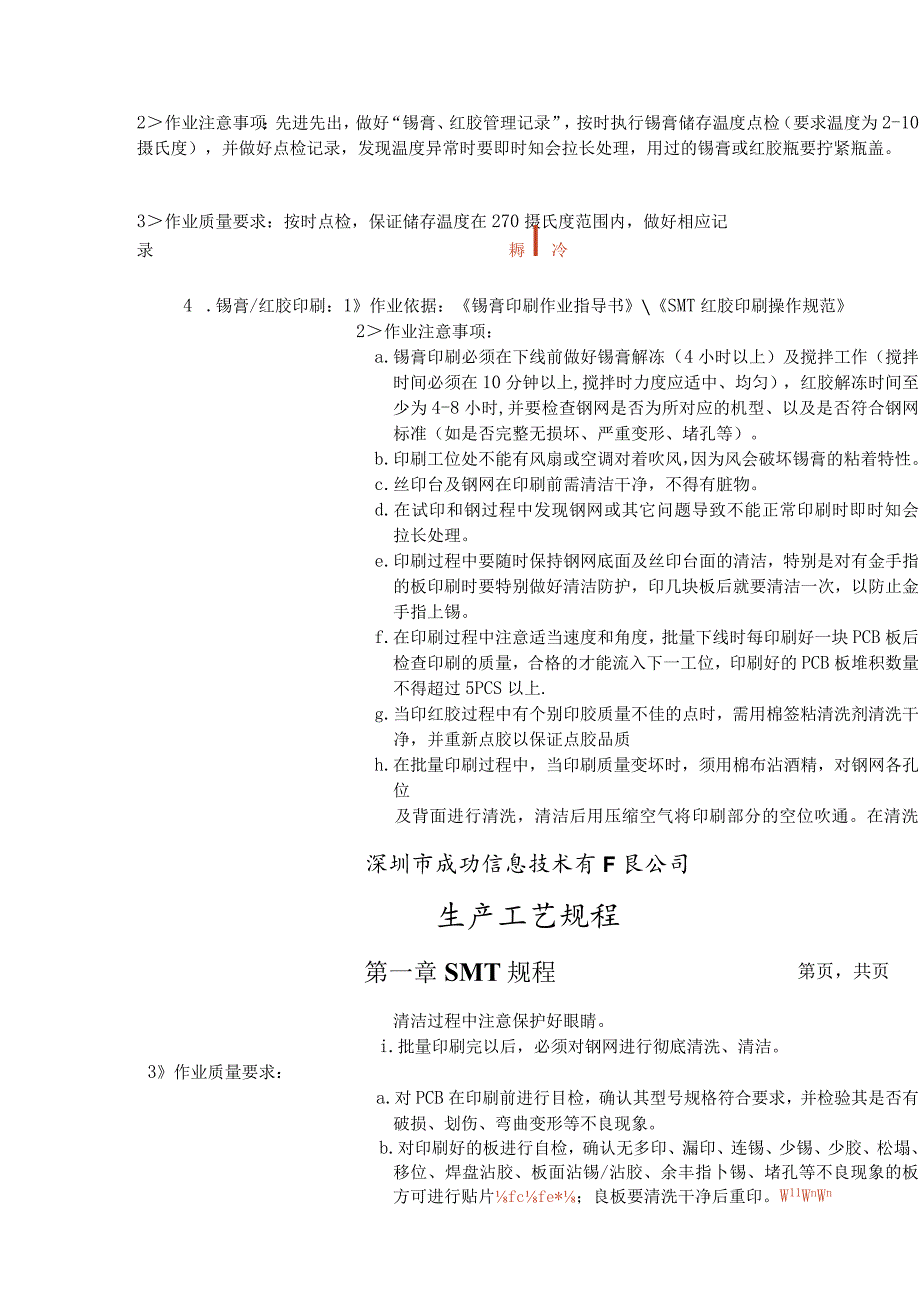

3、0摄氏度范围内，做好相应记录耨I冷4 .锡膏/红胶印刷：1作业依据：锡膏印刷作业指导书SMT红胶印刷操作规范2作业注意事项：a.锡膏印刷必须在下线前做好锡膏解冻（4小时以上）及搅拌工作（搅拌时间必须在10分钟以上,搅拌时力度应适中、均匀），红胶解冻时间至少为4-8小时,并要检查钢网是否为所对应的机型、以及是否符合钢网标准（如是否完整无损坏、严重变形、堵孔等）。b.印刷工位处不能有风扇或空调对着吹风，因为风会破坏锡膏的粘着特性。c.丝印台及钢网在印刷前需清洁干净，不得有脏物。d.在试印和钢过程中发现钢网或其它问题导致不能正常印刷时即时知会拉长处理。e.印刷过程中要随时保持钢网底面及丝印台面的清洁
4、，特别是对有金手指的板印刷时要特别做好清洁防护，印几块板后就要清洁一次，以防止金手指上锡。f.在印刷过程中注意适当速度和角度，批量下线时每印刷好一块PCB板后检查印刷的质量，合格的才能流入下一工位，印刷好的PCB板堆积数量不得超过5PCS以上.g.当印红胶过程中有个别印胶质量不佳的点时，需用棉签粘清洗剂清洗干净，并重新点胶以保证点胶品质h.在批量印刷过程中，当印刷质量变坏时，须用棉布沾酒精，对钢网各孔位及背面进行清洗，清洁后用压缩空气将印刷部分的空位吹通。在清洗、深圳市成功信息技术有F艮公司生产工艺规程第页，共页第一章SMT规程清洁过程中注意保护好眼睛。i.批量印刷完以后，必须对钢网进行彻底清
5、洗、清洁。3作业质量要求：a.对PCB在印刷前进行目检，确认其型号规格符合要求，并检验其是否有破损、划伤、弯曲变形等不良现象。b.对印刷好的板进行自检，确认无多印、漏印、连锡、少锡、少胶、松塌、移位、焊盘沾胶、板面沾锡/沾胶、余丰指卜锡、堵孔等不良现象的板方可进行贴片fcfe*；良板要清洗干净后重印。W11WnWn5 .贴片机编程：1作业依据：BOM、PCB板丝印图、PCB板、gerberfiIeo2作业注意事项：a.在具备有gerberfiler的情况下：利用编程软件对gerberfiIer中的相关元件数据进行处理，最终生成贴片机程序文件和排料表；b.在不具备有gerberfiler的情况下
6、：使用游标卡尺按照BOM所示之元件列表对PCB上的元件进行实测座标，并将测试数据输入到贴片机编程软件中，最终生生成贴片机程序文件和排料表；c.编程员应在程序完成后要仔细的核对程序中列项与相关技术文件是否相符，并即时更改。d.贴片程序文件应按照产品型号规格进行具体命名，并实施版本管制。.在有技术更改时要按相关更改单的要求内容对程序实施更改并保存新档，同时进行文件版本变更。e.对于操作员及生产拉长反馈之问题要即时进行确认和程序调整并做相应之程序文件更新。f编程员应做好相关产品贴片程序文件备份工作，防止数据丢失。g除被受权人员外，其他任何人不得私自进行贴片机主控计算机的操作，更不能进行贴片机程序的调
7、用、更改。3作业质量要求：编程员要对所输出之贴片机程序文件及排料表的正确性进行检验确认，确保输出文件的正确性，并对操机曷及折长反馈的问题进行即时程序调6 .贴片机上料：1作业依据：上料表、BOM、工序检验作业规范2作业注意事项：a.上料前按照拉长之工作指示准备好待产产品之排料表并向物料员领料备料。b.按照“上料三要素”（即：新料盘与旧料盘核对，新料盘与排料表核对，排料表与BOM单核对）执行上料作业，严禁上错料的情况发生，并做好上料记录。c.上料时，操机员不但要对料盘上标识之元件型号规格执行确认，还要用万用表等仪器对阻容元件本体参数进行测试，确保其符合规定要求。d.首次上料完成后及中途换料完成后
8、必须知会生产拉长对上料的符合性进行检查，并做好上料检查记录。只有经拉长检查确认无误后方可开机生产。e.即时向拉长反馈物料异常情况。f.对于盘装IC及其它有极性元件的上料要注意其摆放及极性方向。嚏三深圳市成功信息技术有F艮公司生产工艺规程标题第一章SMT规程第页，共页g.拉长及操机员在上料及查料作业的同时对元件外观进行检验，杜绝有氧化、混料等不良现象的元件上机。h.操机员应做好对料架的日常保养工作，有导常之料架要做好标识并隔离放置。3作业质量要求：a.严格按照“上料三要素”执行上料作业，杜绝上错料。b.对元件外观进行检验，杜绝有氧化及混料不良现象的元件上机。7 .贴片机操作：1作业依据：SMT贴
9、片机操作规范、机器维护保养作业规范、机器安全操作守则、过程及成品之外观检验标准2作业注意事项：a.开启贴片机并按照拉长之工作指示开启待产品之贴片程序文件,注意确认所调程序文件之正确性。b.待上料完毕后开始制作首检板，并对首检板之贴装品质实行自检，发现问题即时调机处理，首检板交拉长确认无误后交QC首检员执行首件检验，只有得到拉长关于QC首检合格通知后方可执行正式下机批量生产。C.操机员要实时的对贴装好之产品进行检验，把握贴片机工作状态，并根据后工续反馈质量状况及自检状况即时做出调整，保证贴片质量符合要求。d.当贴片机出现错件及连续性其它异常发生时应即时停机调整，并知会拉长及工程技术人员处理。e.
10、操作时注意安全，即时制止其它无关人员及非权限人员靠近贴片机及对其操作，防止造成质量及安全事故的发生。f.按机器维护保养作业规范规定做好贴片机保养工作，并做好记录。3作业质量要求：选对贴片程序、安全操作、即时调整异常、做好机器保养记录工作、产品贴装质量符合过程及成品之外观检验标*Hll8 .手贴元件操作：1作业依据：SMT手贴元件作业指导书、过程及成品之外观检验标准2作业注意事项：a.取拿PCB板时手不能碰到PCB板边缘以内的任何部分。b.有极性元件一定要仔细确认方向。并摆好方向后再进行手贴。C.第一次就将元件贴正，不得将元件来回移动。d.作业员作业时必须配戴有绳之静电手环。e.作业员要对上工序
11、流下的板进行目检，并将不合格项及时知会拉长处理。f.作业员要对接收待贴之元件之型号规格的正确性进行确认，并对元件外观进行自检，杜绝破损、氧化的元件上线使用。g.作业员参照样板或图纸需明确地知道将要手贴元件的位置、方向、与极性。h.作业员使用镜子把零件贴到铜箔的正中央。i.作业员按照过程及成品之外观检验标准要求对贴好的产品进行自检，主要检查元件有无漏贴、贴错、移位、反向、反白等不良现象，防止不合格品流入下工序。峥深圳市成功信息技术有F艮公司生产工艺规程标题第一章SMT规程第页，共页3作业质量要求：a.严格按SMT手贴元件作业指导书作业.b.做好对上工序的接收检验及自检工作，杜绝漏件、移位、错件、
12、反向等不良现象流入下工序，保证贴装质量符，盘5J之外观检验标准要9 .炉前目检：1作业依据：过程及成品之外观检验标准、工序检验作业规范2作业注意事项：a.检验前先把QC检验记录表相关栏目填写好（如机型、批号、日期、拉别、检验员等），并戴好防静电手环，同时准备好样板、镜子、箭头纸等检验工具。b.严格按照工序检验作业规范之7.7生产线炉前半成品检验要求对下线半成品之贴装品质执行检验，对检验出之不良品做好相应之标识并隔离放置。c.检验过程中发现的异常，特别是出现错件、反向、抹板等严重异常或同种现象连续出现时要即时的知会生产拉长。生产拉长要即时知会前制程调整并做出停机、停线等决定，必要时报告生产经理处
13、理。d.生产拉长要即时将相应之产品工艺及检验标准的变更知会目检人员，以便于其把关.e.当班检验完成后应整理检验报表并上报当班拉长，当班拉长要组织相关人员针对不合格项进行分析改善，并跟踪改善的执行状况。f.目检人员要根据后工序对贴装不良的反映项做重点的检验，减少漏检。3作业质量要求：a.严格按照工序检验作业规范之7.7生产线炉前半成品检验要求对下线半成品之贴装品质执行检验。b.即时向当班拉长反馈检验异常，做好检验记录，并针对自身漏检项做重WW-10 .回流焊操作：1作业依据：回流焊作业规范、回流焊温度曲线测量规范、机器维护保养作业规范、机器安全操作守则、过程及成品之外观检验标准2作业注意事项：a
14、.严格按照回流焊作业规范执行回流焊操作作业。b.每次更换机种时，所用炉温设置必须与该机型对应，并应由指定之技术人员按回流焊温度曲线测量规范进行重新测试炉温曲线，达到该机种标准曲线之要求时，方可下线生产。c.按机器维护保养作业规范执行回流焊保养作业，并做好保养记录。d.操作时做意安全，炉膛内温度高，要防止烫伤。e.观察实际炉温已经达到恒温稳定状态且实际温度值与设定温度值相差不超过里0度时，设备操作员知会炉前放板人员放两片板过炉，并在产品出炉后确认产品过炉后之焊接质量状况：若产品过炉后之焊接质量不符合要求，设备操作员要知会三f三深圳市成功信息技术有F艮公司生产工艺规程标题第一章SMT规程第页，共页3作业质量要求:3作业质量要求:3作业质量要求:3作业质量要求:3作业质量要求:
