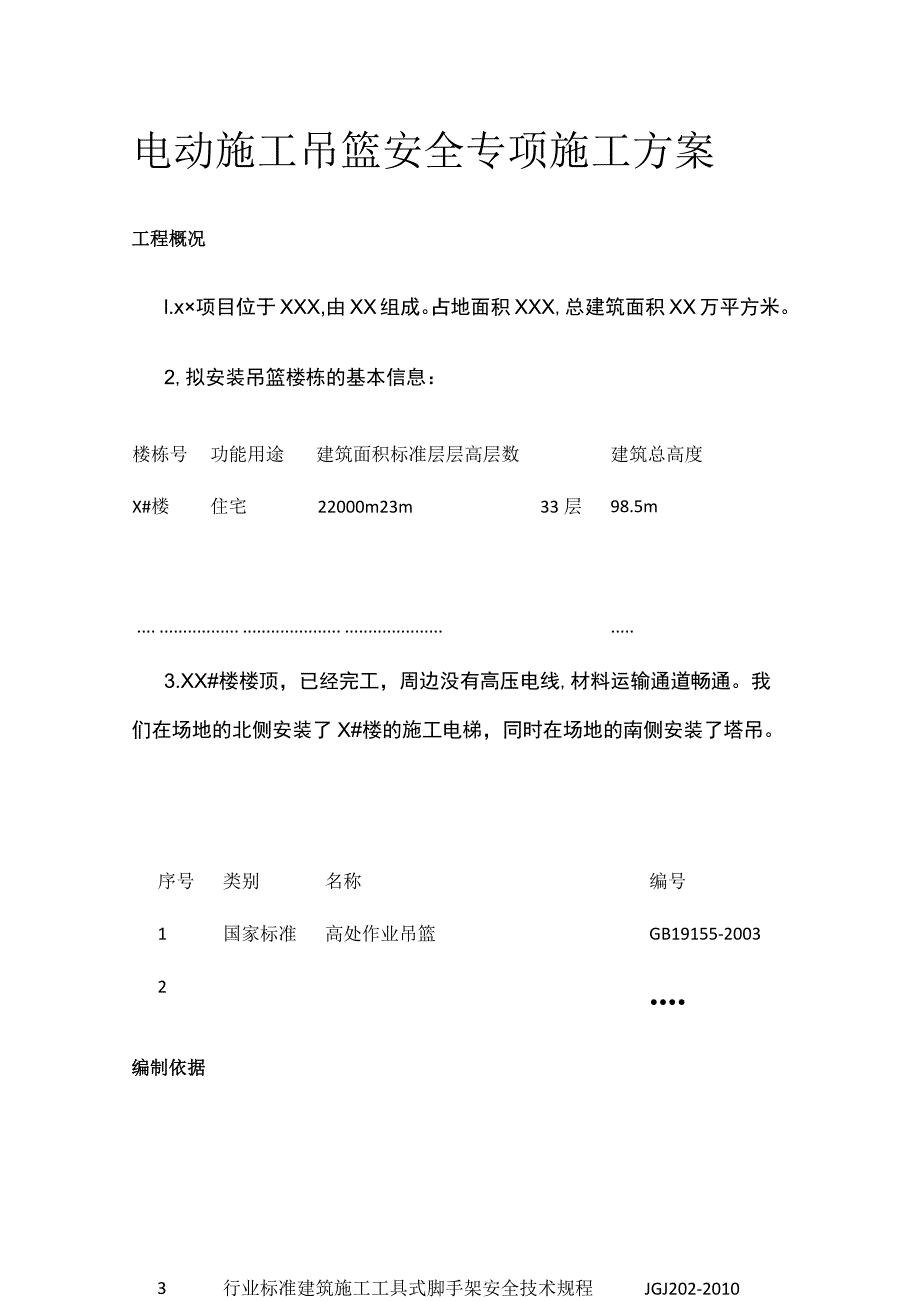

1、电动施工吊篮安全专项施工方案工程概况l.x项目位于XXX,由XX组成。占地面积XXX,总建筑面积XX万平方米。2,拟安装吊篮楼栋的基本信息：楼栋号功能用途建筑面积标准层层高层数建筑总高度X#楼住宅22000m23m33层98.5m3.XX#楼楼顶，已经完工，周边没有高压电线,材料运输通道畅通。我们在场地的北侧安装了X#楼的施工电梯，同时在场地的南侧安装了塔吊。编制依据序号类别名称编号1国家标准高处作业吊篮GB19155-200323行业标准建筑施工工具式脚手架安全技术规程JGJ202-20104建筑施工安全检查标准JGJ59-20115建筑施工高处作业安全技术规范JGJ80-20116施工现场

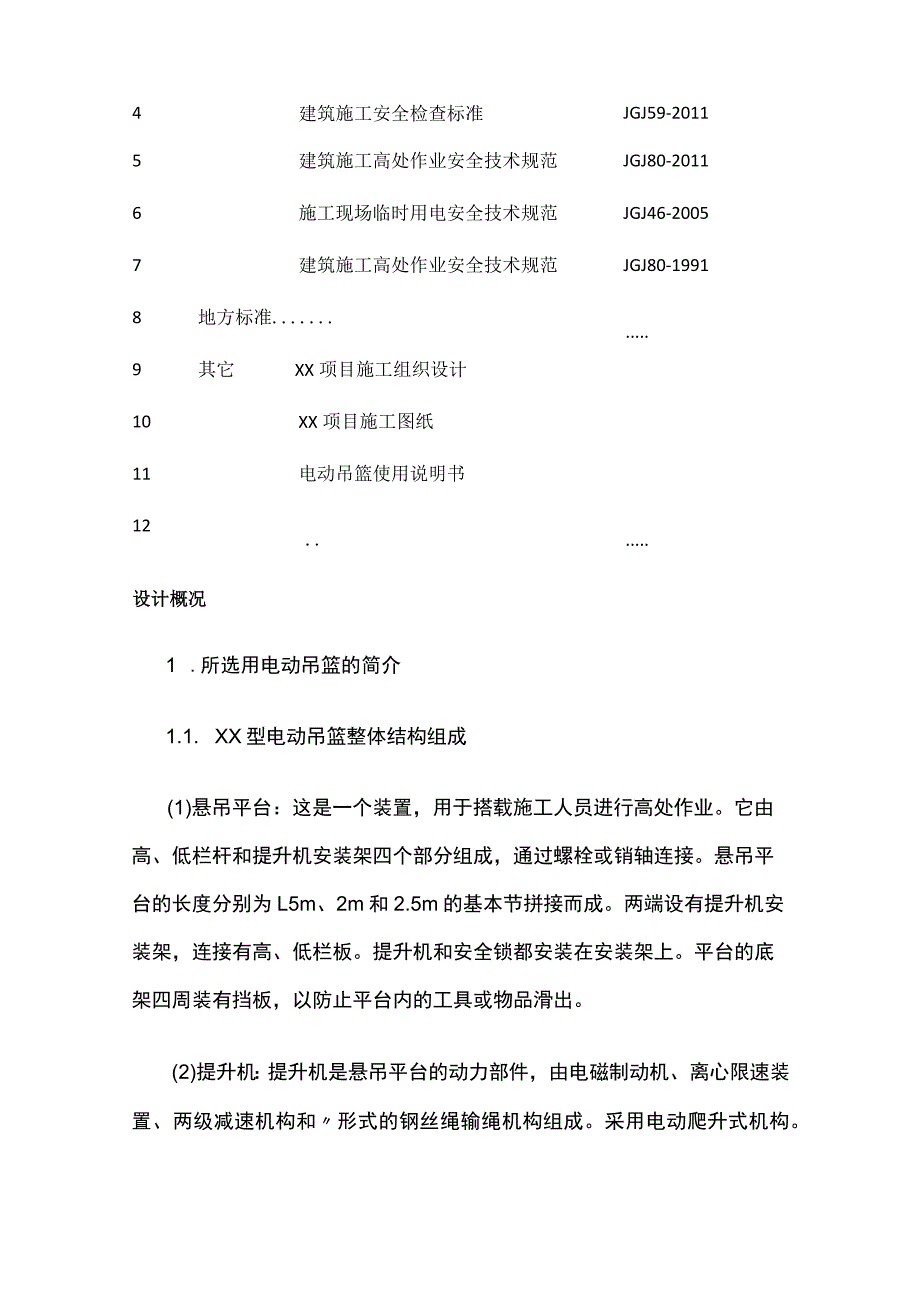

2、临时用电安全技术规范JGJ46-20057建筑施工高处作业安全技术规范JGJ80-19918地方标准.9其它XX项目施工组织设计10XX项目施工图纸11电动吊篮使用说明书12设计概况1 .所选用电动吊篮的简介1.1. XX型电动吊篮整体结构组成(1)悬吊平台：这是一个装置，用于搭载施工人员进行高处作业。它由高、低栏杆和提升机安装架四个部分组成，通过螺栓或销轴连接。悬吊平台的长度分别为L5m、2m和2.5m的基本节拼接而成。两端设有提升机安装架，连接有高、低栏板。提升机和安全锁都安装在安装架上。平台的底架四周装有挡板，以防止平台内的工具或物品滑出。(2)提升机：提升机是悬吊平台的动力部件，由电磁

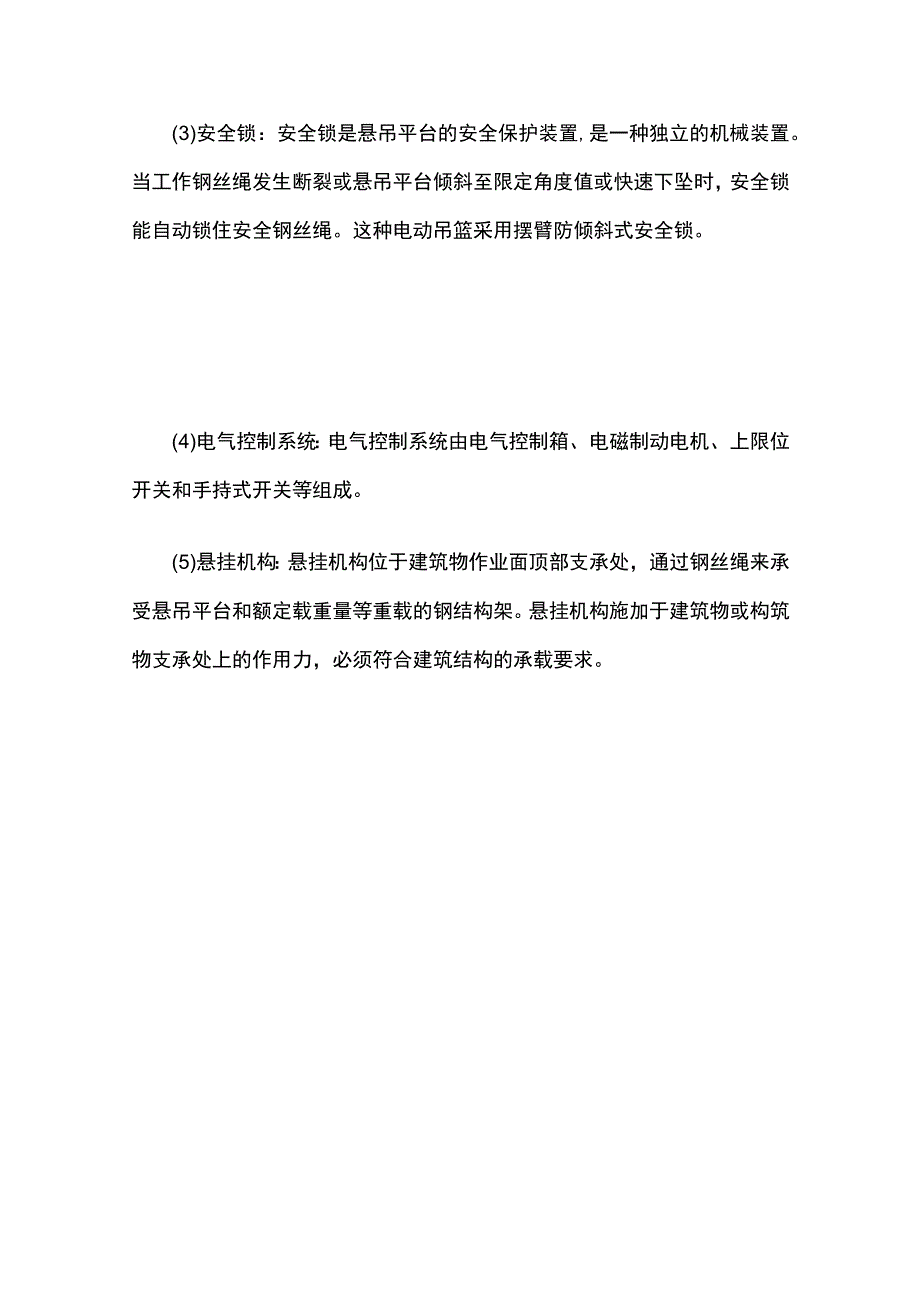

3、制动机、离心限速装置、两级减速机构和形式的钢丝绳输绳机构组成。采用电动爬升式机构。(3)安全锁：安全锁是悬吊平台的安全保护装置,是一种独立的机械装置。当工作钢丝绳发生断裂或悬吊平台倾斜至限定角度值或快速下坠时，安全锁能自动锁住安全钢丝绳。这种电动吊篮采用摆臂防倾斜式安全锁。(4)电气控制系统：电气控制系统由电气控制箱、电磁制动电机、上限位开关和手持式开关等组成。(5)悬挂机构：悬挂机构位于建筑物作业面顶部支承处，通过钢丝绳来承受悬吊平台和额定载重量等重载的钢结构架。悬挂机构施加于建筑物或构筑物支承处上的作用力，必须符合建筑结构的承载要求。(6)钢丝绳：钢丝绳包括工作钢丝绳、安全钢丝绳和加强钢丝
4、绳。为确保悬吊平台的运行、悬挂和安全防范，采用专用的镀锌钢丝绳。1.2.主要技术参数序整机及分项技术参数配置及数量说明号1额定荷载ZLP630型630kgZLP630型2升降速度9llmmin3吊篮平台钢制组合平台长1.56m宽0.690.75m4钢丝绳431SW+FC-83（或8.6）破断拉力54kN2根工作绳2根安全绳5提升机卷绳方式“形2个额定提升力6.3kN6电动功率1.5kW2个机电压380V制动力矩15Nm7安安类型LSB30摆臂式防倾斜全锁锁绳8o2个角度8悬挂长度6m2套机构调节高度1.151.7m前梁伸出长度1.5m9自重吊篮平台486kg不含钢丝绳质量悬挂机构303kg不含
5、配重配重1000kg40块每块25kg铸铁或混凝土配重整机1789kg不含钢丝绳质量10生命绳431SW+FC-8.3（或8.6）破断拉力54kN1根钢丝绳2.电动施工吊篮布置2.1. 1#楼电动施工吊篮布置2.1.1 电动施工吊篮的布置要求如下:本工程的1#楼,采用ZLP630型电动施工吊篮，总共安装台。吊篮的上部支架将安装在屋顶，高度为（高米）。此外，部分吊篮将被架设在1#楼的特定位置，高度为（高XX米）。前梁的长度为XX米，后梁的长度为XX米。每个吊篮单块的配重为xxkg,每个配架上配有共XX块配重块。电源将设置在1#楼的层，高度为XX米。这些电动吊篮将用于XX方面的施工工作。2.1.2
6、 特殊位置吊篮布置说明：针对1#楼的屋顶机房层，吊篮后支架将有一个长度为5m的特殊情况。计划采用吊篮后梁与原有吊篮后支架相连接，以满足这一特殊位置的吊篮布置要求。1#楼电动施工吊篮平面布置图1#楼电动吊篮布置剖1#楼电动吊篮吊篮布置剖面图（特殊位置）施工准备及计划1.技术准备1.L针对工地实际情况,已经详细向吊篮施工人员和操作人员进行了安全交底。12吊篮操作人员必须通过吊篮安装单位的培训，并且持证上岗，确保其具备必要的操作技能。13.吊篮施工人员已接受相关施工技术培训和指导。1.4.吊篮施工人员必须是吊篮公司的专业安装人员,且持有相关资质证书。15吊篮安装施工方案已经经过公司审批和监理审核,获
7、得合格认可。16已完成吊篮安装平面布置图的制定,明确吊篮的具体安装位置和数量。2、人员准备楼栋号工种人数单位名称1#楼施工员XX人（姓名）XXXXXXX安全员XX人（姓名）XXXXXXX吊篮安装工人XX人XXXXXXX杂工XX人XXXXXXX施工员XX人（姓名）中建二局安全员XX人（姓名）中建二局楼.表中人员根据项目具体情况添加，施工员、安全员、安装工人必须持证上岗。3、材料、设备计划序号名称规格数量备注1悬吊平台XXXX2提升机XXXX3安全锁XXXX4电气控制系统XXXX5悬挂机构XXXX6钢丝绳XXXX7安全带XXXX8卷尺XXXX94、进度计划施工方法1.工艺流程：2.施工方法吊篮运抵
8、施工现场后，安排好人员进行篮体及悬挑支架拼接安装工作，每台吊篮安装顺序工艺图如下：2.1. 构件进场及验收吊篮设备抵达现场后，工程部组织项目管理部、技术部以及监理工程师进行吊篮构件的验收。只有在材料验收合格的情况下，方可投入使用。2.2. 构件转运利用塔吊(或施工电梯)将吊篮的悬挂机构、钢丝绳、电缆、辅助钢管和扣件运送至安装层；工作平台、提升机、安全锁、配电箱等设备运送到吊篮平台的安装位置。2.3. 吊篮安装(1)悬挂机构的安装：在顶层适当位置布置悬臂机构。将悬挂机构的零部件、组件、钢丝绳等吊运至顶部后，按照平面图的标记位置进行安装。安装步骤如下：安装和调整：前梁伸出端的悬伸长度应为L3-1.
9、5米。在场地允许的情况下，调整前后座的间距，尽量使其达到最大距离。选择水平地面进行安装,如果遇到斜面,需要使用木板作为支撑,以确保水平。如果安装在防水保温层上，需在前后座的下方添加5厘米厚的木板，以防止损害防水保温层。可调式悬挂支架的调节支座高度应使前梁的下侧略高于女儿墙（或其他障碍物）,如果可能的话，应在悬挂机构定位后，在前梁伸出端的下侧和女儿墙之间加垫木块来固定。两个支架的间距应根据前梁悬伸端点的间距，比悬吊平台的长度大3-5厘米。在张紧加强钢丝绳时,前梁应稍微上翘3-5厘米,以产生预应力，增加前梁的刚度。配重块每块重25公斤ZW它们均匀地套在后座上的四根配重块安装杆上。配重块的数量应根据
10、前梁悬伸长度、前后座的间距和悬挂的负荷按照下图中的公式来确定。在放置钢丝绳时，将其自由地放在楼面上，然后将绳头小心地沿着墙面缓慢下滑。放置完钢丝绳后，应小心地分开缠绕的部分并扎紧多余的钢丝绳。（9）悬挂支架定位后，使用插销将前后座的脚轮固定。安装钢丝绳夹时，应使用3个绳夹，U形开口的部分应位于钢丝绳尾端的对侧，并且方向应一致。绳夹应从吊装点开始依次夹紧，并在最后一个绳夹和前一个绳夹之间，使钢丝绳略微拱起，绳卡之间的距离为150毫米，绳尾不少于250毫米。配重示意图配重块数：Xa（wl+w2）12.5b式中：a-前梁悬伸长度（毫米）b-前、后座间距离（毫米）Wl-悬吊平台总质量，包括悬吊平台、提
11、升机、安全锁、电器箱、重锤、钢丝绳及1/2电缆质量、风荷载之和（公斤）w2-最大工作载荷（公斤）（2）悬吊平台的安装悬吊平台的安装顺序:安装和调整悬吊平台的步骤如下：首先选择平整的地坪作为安装面。将底板垫高200毫米以上，确保各个基本节对接处对齐，然后安装篮片。将较低的篮片放在工作面的T则，使用螺栓将它们连接在一起，预紧螺栓后确保整个平台框架平直。安装提升机在侧篮的两端，要特别注意使安全锁支架朝向平台外侧。安装完成后，均匀地紧固所有连接螺栓。对于合金选调平台，使用特殊方型垫圈。安装示意图如下：(3)安全锁和提升机的安装悬吊平台的安全锁和提升机需要分别安装在悬吊平台两端的提升机安装架上。在安装安
12、全锁时，确保摆臂滚轮面向悬吊平台内部。提升机的安装需要将提升机移至悬吊平台内部，并确保提升机的背面的矩形凹框与提升机支承相匹配。将销轴插入并用锁销锁定，然后使用两只连接螺栓将提升机固定在提升机安装架的横框上。另一种方法是在通电后，将工作钢丝绳穿入提升机内，然后点动上升按钮，将提升机吊升至悬吊平台内进行安装。使用后一种方法时，要确保提升机出绳口处垫高，当钢丝绳露出出绳口时，要小心引导钢丝绳，以防止钢丝绳头部冲击地面而受损。需要每年对安全锁进行检测。(4)电器箱的安装电器箱应安装在悬吊平台中间部位的后(高)栏片上，电箱门应朝向悬吊平台内部，并使用两个吊攀将电箱固定在栏片的栏杆上。电器箱安装固定后，
13、需要将电源电缆、电机电缆和操纵开关电缆的接插件插头插入电箱下端的相应插座中。下限位行程开关安装在提升机安装架下部的安装板上。各个航空插头需要分别插入电器箱下方的对应插座中。在接插过程中，必须确保插头对准槽口，以确保插接到位，以免虚接导致损坏。确认无误后，连接电源。(5)提升机和安全锁的安装钢丝绳的穿线：在悬挂机构前梁端头的内侧位置，有两根钢丝绳，它们是工作钢丝绳，需要穿入提升机内。 将钢丝绳穿过安全锁摆臂上的滚轮槽后，插入提升机上端的进绳口。如果插不进去，可以轻轻提起钢丝绳，然后用力将其插入，确保钢丝绳牢固地安装在提升机内。 转动转换开关并按下相应的上升按钮，使钢丝绳平稳地自动穿绕在提升机的传
14、动盘上。 通过提升机支架下端的引导滑轮，将钢丝绳引出并放到悬吊平台外侧。 分别对两端的提升机进行穿线，直到钢丝绳被拉紧为止。然后将转换开关转至中间位置，点动上升按钮。同时，用手拉住悬吊平台的两端，以确保在自重的作用下，悬吊平台平稳悬挂，以防止悬吊平台离开地面时与墙面或其他物体发生碰撞。当悬吊平台离地面约20-30厘米时停止上升,然后检查悬吊平台是否水平。如果有倾斜，可以将转换开关转至低端位置，并点动上升按钮，使悬吊平台的低端提升，直到处于水平位置。钢丝绳的穿线（安全钢丝绳）：在悬挂机构前梁端头的外侧，有两根钢丝绳，它们是安全钢丝绳，需要穿入安全锁内。在穿线时，将钢丝绳插入安全锁上方的进绳口，然后推进，自由通过安全锁后，从出绳口将钢丝绳拉出，确保拉紧。请注意，必须首先确保工作钢丝绳和安
