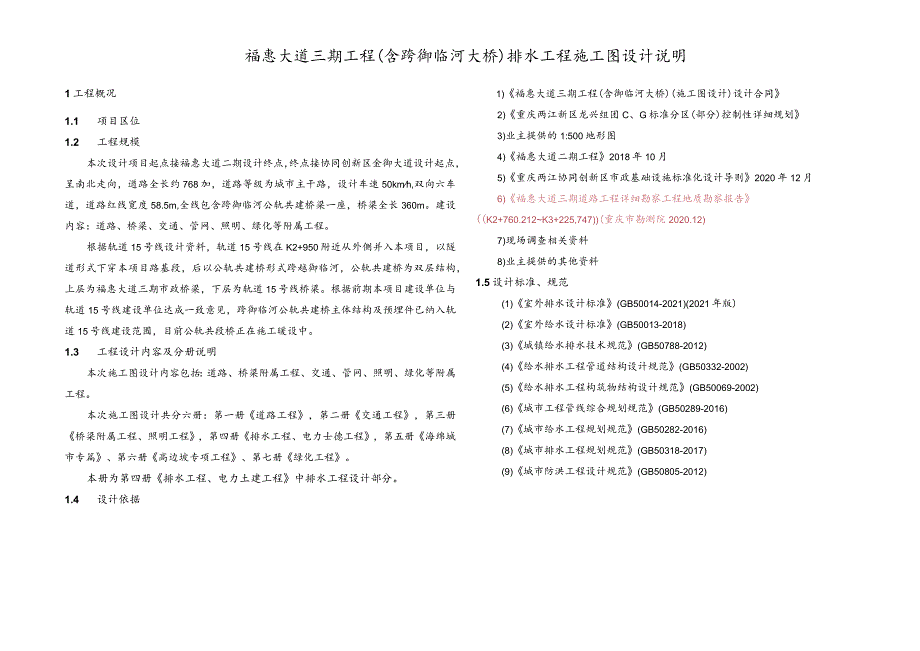

1、福惠大道三期工程(含跨御临河大桥)排水工程施工图设计说明1工程概况1.1 项目区位1.2 工程规模本次设计项目起点接福惠大道二期设计终点，终点接协同创新区金御大道设计起点，呈南北走向，遒路全长约768加，道路等级为城市主干路，设计车速50kmh,双向六车道，道路红线宽度58.5m,全线包含跨御临河公轨共建桥梁一座，桥梁全长360m。建设内容：道路、桥梁、交通、管网、照明、绿化等附属工程。根据轨道15号线设计资料，轨道15号线在K2+950附近从外侧并入本项目，以隧道形式下穿本项目路基段，后以公轨共建桥形式跨越御临河，公轨共建桥为双层结构，上层为福惠大道三期市政桥梁，下层为轨道15号线桥梁。根据
2、前期本项目建设单位与轨道15号线建设单位达成一致意见，跨御临河公轨共建桥主体结构及预埋件已纳入轨道15号线建设范围，目前公轨共段桥正在施工暖设中。1.3 工程设计内容及分册说明本次施工图设计内容包括：道路、桥梁附属工程、交通、管网、照明、绿化等附属工程。本次施工图设计共分六册：第一册道路工程，第二册交通工程，第三册桥梁附属工程、照明工程，第四册排水工程、电力士德工程，第五册海绵城市专篇、第六册高边坡专项工程、第七册绿化工程。本册为第四册排水工程、电力土建工程中排水工程设计部分。1.4 设计依据1)福惠大道三期工程(含御临河大桥)(施工图设计)设计合同2)重庆两江新区龙兴组团C、G标准分区(部分
3、)控制性详细规划3)业主提供的1:500地形图4)福惠大道二期工程2018年10月5)重庆两江协同创新区市政基础设施标准化设计导则2020年12月6)福惠大道三期道路工程详细勘察工程地质勘察报告(K2+760.212K3+225,747)(重庆市勘测院2020.12)7)现场调查相关资料8)业主提供的其他资料1.5设计标准、规范(1)室外排水设计标准(GB50014-2021)(2021年版)(2)室外给水设计标准(GB50013-2018)(3)城镇给水排水技术规范(GB50788-2012)(4)给水排水工程管道结构设计规范(GB50332-2002)(5)给水排水工程构筑物结构设计规范(

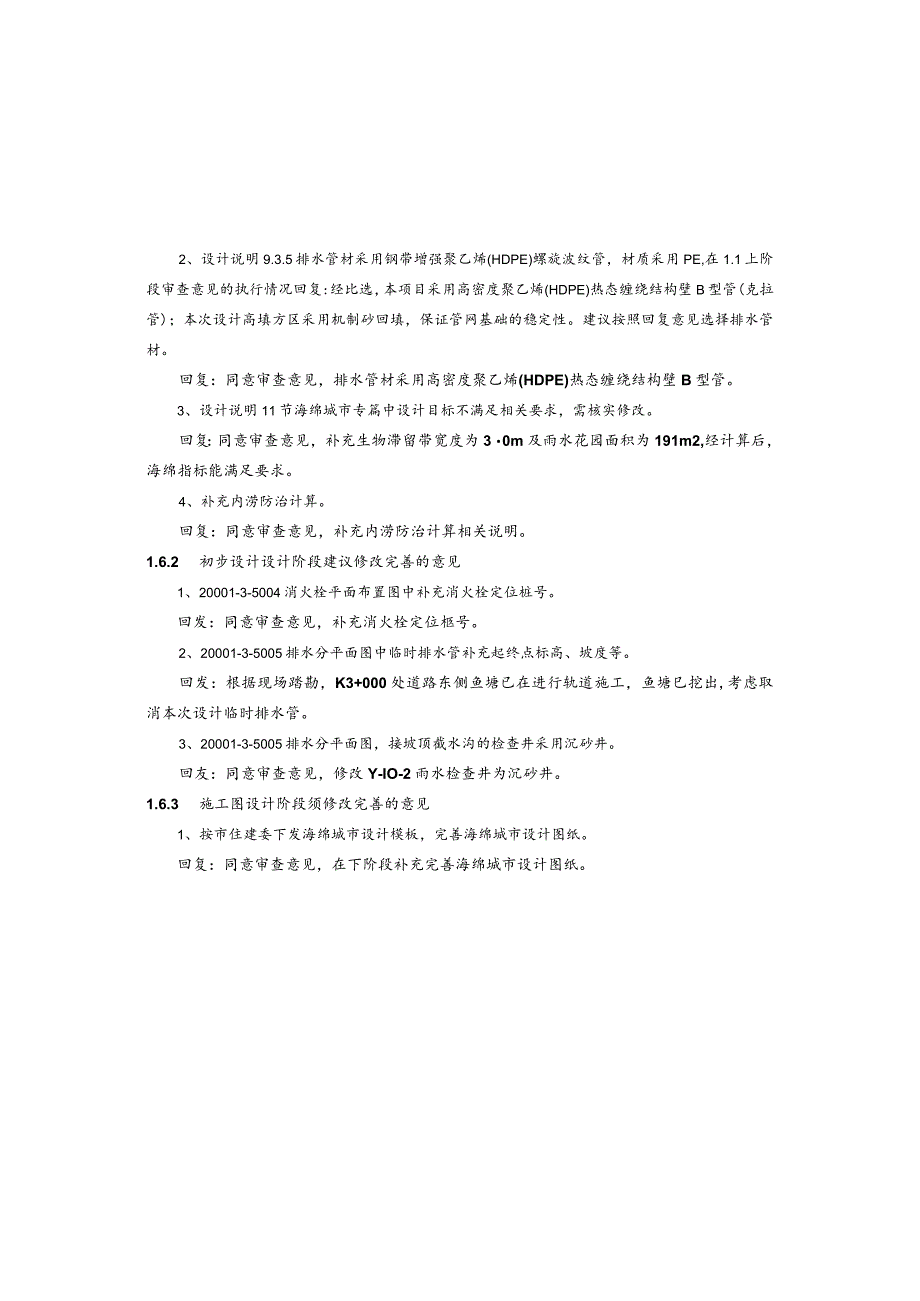

4、GB50069-2002)(6)城市工程管线综合规划规范(GB50289-2016)(7)城市给水工程规划规范(GB50282-2016)(8)城市排水工程规划规范(GB50318-2017)(9)城市防洪工程设计规范(GB50805-2012)2、设计说明9.3.5排水管材采用钢带增强聚乙烯(HDPE)螺旋波纹管，材质采用PE,在1.1上阶段审查意见的执行情况回复:经比选，本项目采用高密度聚乙烯(HDPE)热态缠绕结构壁B型管(克拉管)；本次设计高填方区采用机制砂回填，保证管网基础的稳定性。建议按照回复意见选择排水管材。回复：同意审查意见，排水管材采用高密度聚乙烯(HDPE)热态缠绕结构壁B
5、型管。3、设计说明11节海绵城市专篇中设计目标不满足相关要求，需核实修改。回复：同意审查意见，补充生物滞留带宽度为30m及雨水花园面积为191m2,经计算后，海绵指标能满足要求。4、补充内涝防治计算。回复：同意审查意见，补充内涝防治计算相关说明。1.6.2 初步设计设计阶段建议修改完善的意见1、20001-3-5004消火栓平面布置图中补充消火栓定位桩号。回发：同意审查意见，补充消火栓定位柩号。2、20001-3-5005排水分平面图中临时排水管补充起终点标高、坡度等。回发：根据现场踏勘，K3+000处道路东侧鱼塘已在进行轨道施工，鱼塘巳挖出,考虑取消本次设计临时排水管。3、20001-3-5

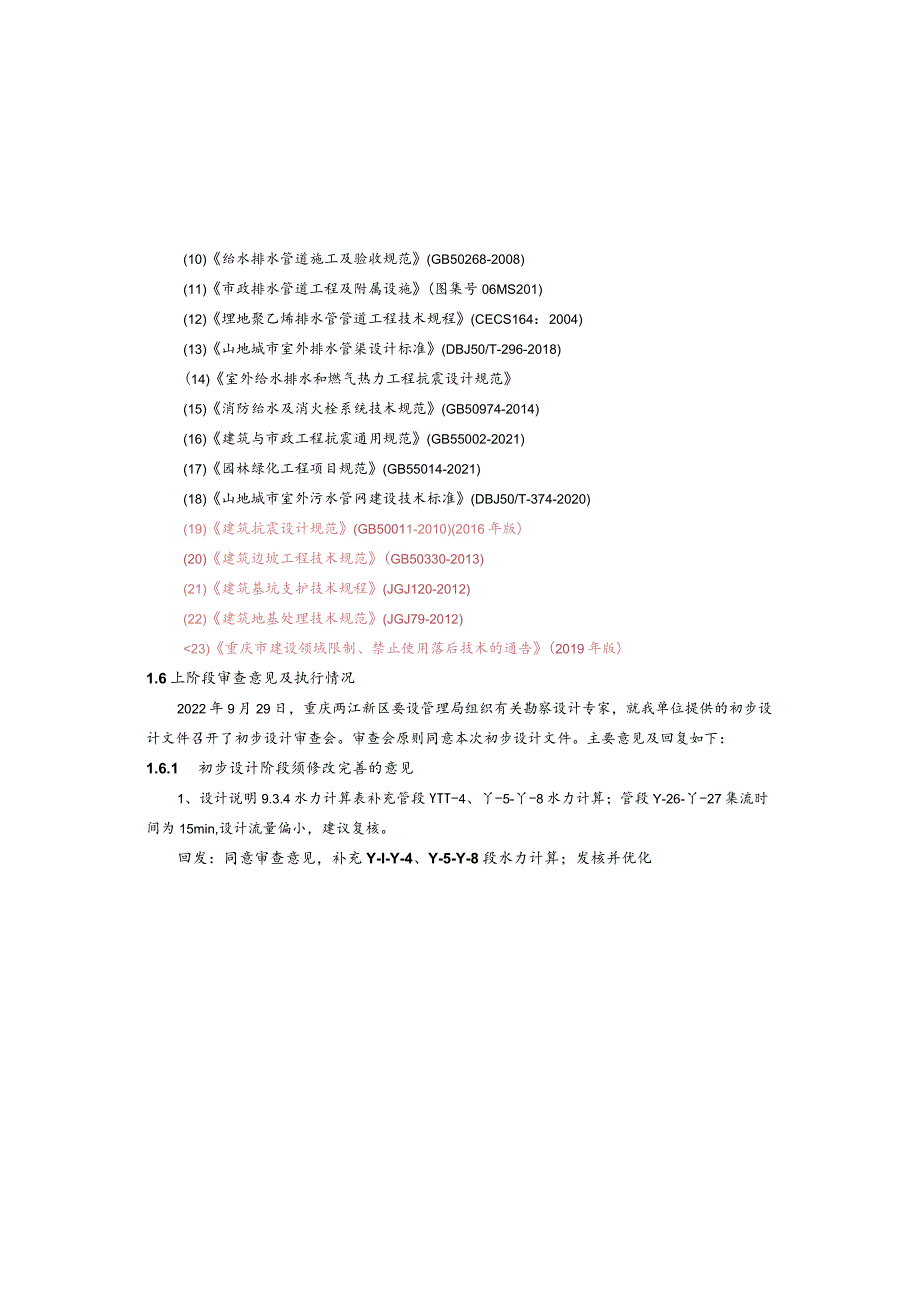

6、005排水分平面图，接坡顶截水沟的检查井采用沉砂井。回友：同意审查意见，修改Y-IO-2雨水检查井为沉砂井。1.6.3 施工图设计阶段须修改完善的意见1、按市住建委下发海绵城市设计模板，完善海绵城市设计图纸。回复：同意审查意见，在下阶段补充完善海绵城市设计图纸。(10)绐水排水管道施工及验收规范(GB50268-2008)(11)市政排水管道工程及附属设施(图集号06MS201)(12)埋地聚乙烯排水管管道工程技术规程(CECS164：2004)(13)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)(14)室外给水排水和燃气热力工程抗震设计规范(15)消防绐水及消火栓系统技术
7、规范(GB50974-2014)(16)建筑与市政工程抗震通用规范(GB55002-2021)(17)园林绿化工程项目规范(GB55014-2021)(18)山地城市室外污水管网建设技术标准(DBJ50/T-374-2020)(19)建筑抗震设计规范(GB50011-2010)(2016年版)(20)建筑边坡工程技术规范(GB50330-2013)(21)建筑基坑支护技术规程(JGJ120-2012)(22)建筑地基处理技术规范(JGJ79-2012)23)重庆市建设领域限制、禁止使用落后技术的通告(2019年版)1.6上阶段审查意见及执行情况2022年9月29日，重庆两江新区要设管理局组织有
8、关勘察设计专家，就我单位提供的初步设计文件召开了初步设计审查会。审查会原则同意本次初步设计文件。主要意见及回复如下：1.6.1 初步设计阶段须修改完善的意见1、设计说明9.3.4水力计算表补充管段YTT-4、丫-5-丫-8水力计算；管段Y-26-丫-27集流时间为15min,设计流量偏小，建议复核。回发：同意审查意见，补充Y-I-Y-4、Y-5-Y-8段水力计算；发核并优化Y-26-Y-27段设计流量。（1）符合规划原则。城市排水管道设计应符合城市总体规划和片区控制性详细规划的基本要求。（2）满足需求原则。排水管道均按远期排水需求规模设计，即排水设计流量按设计范围内城市建设完成，人员及企业全部
9、入驻后最大流量考虑。（3）满足从整体到局部的原则。道路排水设计不能单纯地从一条道路出发来考虑，从整个流域、排水分区和排水系统着手，根据其在排水系统中的位置来考虑排水设计，既要满足转输上游流量要求又要保证下游排水接口可靠。（4）满足技术经济的原则。从实际出发，在满足环境保护和设计标准的要求下，尽量利用或者改造现有的排水设施，将其整合发挥其工程效益。（5）满足现行政策的原则。认真执行和贯彻国家和地方的现行政策和规定，积极推动新技术、新工艺、新材料的应用，不得使用淘汰产品及与国家产业政策不符的材料产品。3设计概况3.1设计标准及参数技术标准和设计参数表分类分项技术标准排水体制雨、污水分流制，雨、污水
10、管网分别自成体系。本计数基设参雨水管道按满流设计污水按非满流设计管径400mm最大设计充满度065;管径500-90Onm最大设计充满度0.70；管径2100Onm最大设计充满度0.75。排水管道采用管顶平接粗糙系数n塑料排水管道取0.010,钢筋混凝土管0.0142排水工程概况2.1 现状排水概况据现状管网探测资料及相关道路设计资料，现状及已设计管网描述如下：本次设计起点与福惠大道二期相接，福惠大道二期为已设计道路，道路双侧人行道下已设计d400雨水管道，道路东侧已设计一根d400的污水管道；新建御临河大桥南侧为现状滨河路，滨河路道路南侧人行道有一根dl200污水干管和一根d600-d800
11、雨水管道，在道路北侧人行道有一根d600雨水管道。2.2 排水规划由于本次设计福惠大道横跨御临河，位于鱼复和龙兴两个区域内。根据鱼复工业开发区的综合管网规划建设管理图（2020第一季度）和龙兴组团的重庆两江新区龙兴组团C、G标准分区（部分）控制性详细规划（2017年），本次设计福惠大道三期的排水规划描述如下：（1）设计起点至天福一支路，道路两侧分别布置雨污水管网，在与贵盛路的交叉口处，向北排入下游贵盛路规划排水管道内。（2）天福一支路至福惠大道南侧桥头，道路两侧分别布置雨污水管网，在与天福一支路的交叉口处，排入下游天福一支路的规划排水管道内。2.3 设计范围本次设计范围主要包含排水管道以及附属
12、构筑物等。2.4 设计原则结合鱼复工业开发区的综合管网规划建设管理图（2020第一季度）和龙兴组团的重庆两江新区龙兴组团C、G标准分区（部分）控制性详细规划（2017年），新建雨、污水管道，确保工程范围内的雨、污水分流。3.2.2雨水排出口本次雨水排水口主要有2个：(I)K2+800-K2+850处，贵盛路规划雨水管道。(2)K3+150处，滨河路现状雨水管道。3.3污水管道设计3.3.1 污水管道平面布置(1)道路桩号K2+800-K2+850,道路与贵盛路交叉口处由南向北东侧布置一根d400污水管道，距离路缘石3.Om,该污水管起端及终端接口均为规划污水管。(2)道路桩号K2+850-K3
13、+150,道路东侧人行道下布置一根d400污水管道，距离路缘石3.7%通过d400污水管道排往滨河路现状dl200截污干管内。管道主要收集道路周边地块污水，服务面积为3.8hL工程沿线适当预留支管，供周边地块污水接入。3.3.2 污水排出口本次污水排水口主要有2个：(I)K2+845处，贵盛路规划污水管道。(2) K3+150处，滨河路现状dl200截污干管。3.3.3污水量计算分流制污水管道设计流量计算公式分流制污水管道设计流量计算公式：Qmax=KsKzXQave(L/S)式中：Qmax:设计污水流量(L/S)-最高日最高时污水量；Qave:平均日平均时污水流量(L/S),根据综合污水量标
14、准q计算，本次设计取值420Zcap.d；管道最大设计流速非金属管道雨水最大流速8.0ms；污水最大流速6.0mso雨水系统暴雨强度q采用渝北区暴雨强度公式_1111(1+0.945IgP)”(9.713)-./s.M)设计暴雨重现期P周边地块取5年，临时排水取3年综合径流系数周边地块取0.7地面集水时间I根据不同距离分地块取值515min汇水面积F(ha)分地块计算水统污系人均综合污水量参考重庆两江新区控制性详细规划，人均综合污水量为420Lca.do设计污水流量QKQaX=QKXKKKK平均日平均时污水流量QaveQaVe=qx流域面积(km?)/(243600)(Ls)污水总变化系数KZ
