1、第五章采购内容与要求一、工程综合说明项目名称：南召县房产服务中心上河苑城中村改造项目三期电梯采购及安装项目建设地点：南召县招标内容：共8台电梯（全部为有机房电梯）。招标范围：包括电梯设备的设计、制造、运输（包括装卸）、保险、检测、安装、调试、验收、质保期服务、配件供应、配合管理、质保期内维护保养等。交货安装期：合同签订后60日历天内供货安装调试完毕；质保期：二年；承包方式：固定价格承包。投标人的报价应为本次招标的所有货物及一切伴随性服务的总报价，包括电梯设备的设计、制造、运输（包括装卸）、检测、吊装就位、安装、调试、检验、税费、保险费、备品备件费、技术服务、人员培训、质保期服务等全部费用。电梯
2、数量及规格:序号名称额定载重（kg）速度(ms)站数停靠层站数量备注1有机房乘客电梯10001.518/18/18-1层T7层2担架电梯2有机房乘客电梯8001.518/18/18-1层T7层2含消防功能3有机房乘客电梯10001.513/13/13-1层T2层2担架电梯4有机房乘客电梯8001.513/13/13-1层T2层2含消防功能合计81、说明：1.1 本技术规格及要求提供的是最低限度的技术要求，并未对一切技术细节做出规定，投标人应保证提供符合本技术规格及要求和有关工业标准的优质产品。1.2 本技术规格及要求所使用的标准和规范如与投标人执行的标准发生矛盾时，按较高标准执行。1.3 每部

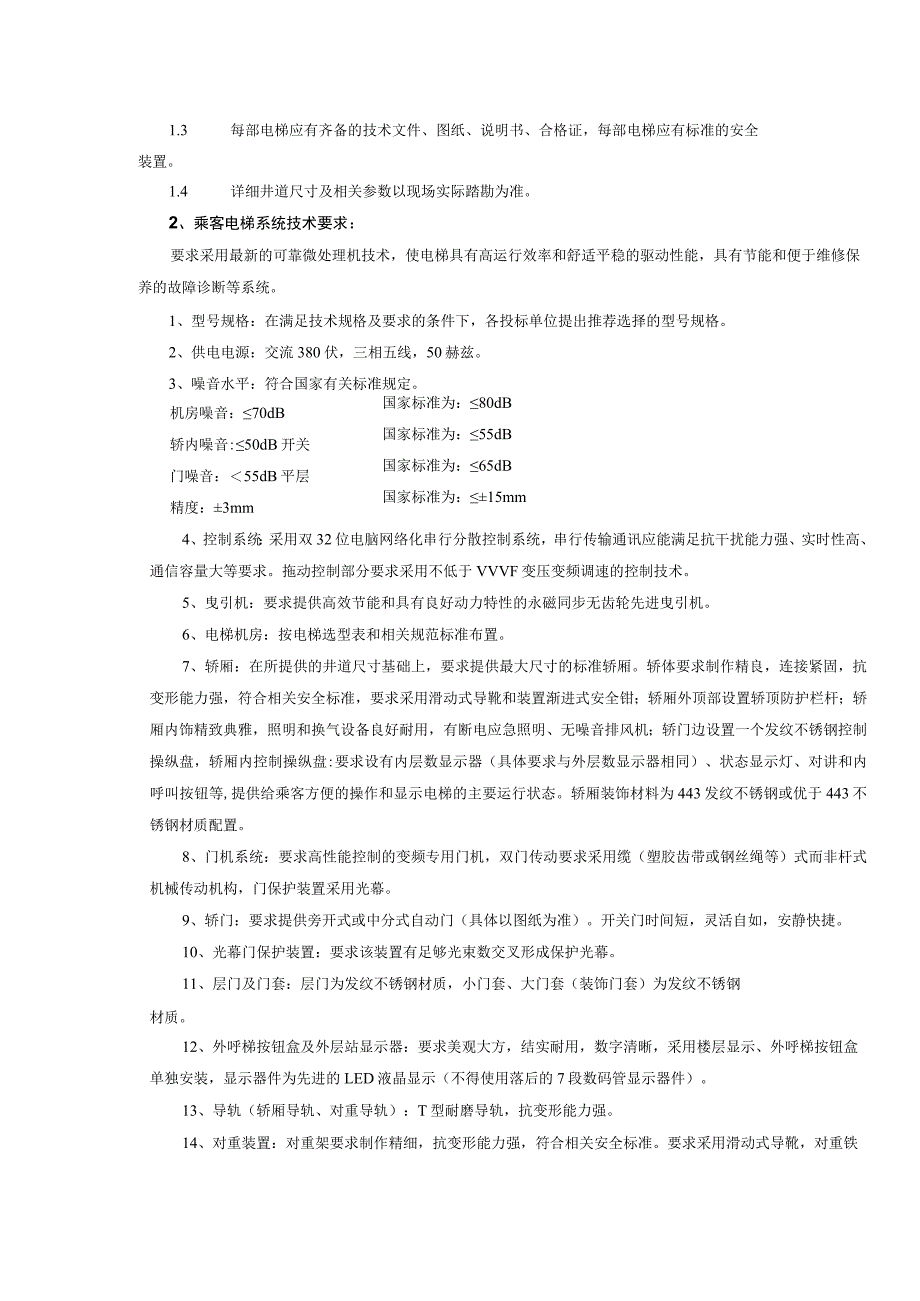

3、电梯应有齐备的技术文件、图纸、说明书、合格证，每部电梯应有标准的安全装置。1.4 详细井道尺寸及相关参数以现场实际踏勘为准。2、乘客电梯系统技术要求：要求采用最新的可靠微处理机技术，使电梯具有高运行效率和舒适平稳的驱动性能，具有节能和便于维修保养的故障诊断等系统。1、型号规格：在满足技术规格及要求的条件下，各投标单位提出推荐选择的型号规格。2、供电电源：交流380伏，三相五线，50赫兹。3、噪音水平：符合国家有关标准规定。机房噪音：70dB轿内噪音:50dB开关门噪音：55dB平层精度：3mm国家标准为：80dB国家标准为：55dB国家标准为：65dB国家标准为：15mm4、控制系统：采用双3
4、2位电脑网络化串行分散控制系统，串行传输通讯应能满足抗干扰能力强、实时性高、通信容量大等要求。拖动控制部分要求采用不低于VVVF变压变频调速的控制技术。5、曳引机：要求提供高效节能和具有良好动力特性的永磁同步无齿轮先进曳引机。6、电梯机房：按电梯选型表和相关规范标准布置。7、轿厢：在所提供的井道尺寸基础上，要求提供最大尺寸的标准轿厢。轿体要求制作精良，连接紧固，抗变形能力强，符合相关安全标准，要求采用滑动式导靴和装置渐进式安全钳；轿厢外顶部设置轿顶防护栏杆；轿厢内饰精致典雅，照明和换气设备良好耐用，有断电应急照明、无噪音排风机；轿门边设置一个发纹不锈钢控制操纵盘，轿厢内控制操纵盘:要求设有内层
5、数显示器（具体要求与外层数显示器相同）、状态显示灯、对讲和内呼叫按钮等,提供给乘客方便的操作和显示电梯的主要运行状态。轿厢装饰材料为443发纹不锈钢或优于443不锈钢材质配置。8、门机系统：要求高性能控制的变频专用门机，双门传动要求采用缆（塑胶齿带或钢丝绳等）式而非杆式机械传动机构，门保护装置采用光幕。9、轿门：要求提供旁开式或中分式自动门（具体以图纸为准）。开关门时间短，灵活自如，安静快捷。10、光幕门保护装置：要求该装置有足够光束数交叉形成保护光幕。11、层门及门套：层门为发纹不锈钢材质，小门套、大门套（装饰门套）为发纹不锈钢材质。12、外呼梯按钮盒及外层站显示器：要求美观大方，结实耐用，
6、数字清晰，采用楼层显示、外呼梯按钮盒单独安装，显示器件为先进的LED液晶显示（不得使用落后的7段数码管显示器件）。13、导轨（轿厢导轨、对重导轨）：T型耐磨导轨，抗变形能力强。14、对重装置：对重架要求制作精细，抗变形能力强，符合相关安全标准。要求采用滑动式导靴，对重铁不得采用工业废料，符合环保要求。16、钢丝绳：要求采用电梯专用的钢丝绳，其安全储备系数212,使用寿命长。17、随行电缆：要求采用电梯专用电缆。18、井道内固定件：要求其零部件结构合理，牢固耐用，抗锈蚀能力强。19、井道照明：要求每部电梯每层安装一组井道照明装置。最高最低照明装置距井道上下端各为0.5米。20、缓冲器：要求采用油
7、压式/聚氨酯缓冲器。21、限速器：要求采用离心式限速器。22、安全钳：要求采用渐进式安全钳。23、门锁装置：采用电梯专用门锁。24、泊梯开关：基站泊梯锁设在首层。3、电梯功能设置：功能名称功能描述1电气安全回路保护串联在一起的电气安全装置一旦动作，则阻止电梯运行。2检修操作供维修人员使用的检修运行模式。3门系统自动回路断路器门驱动电路对过载保护自动断路。4上行超速保护装置由轿厢限速器和曳引机抱闸控制轿厢的运动。5强迫关门如果电梯门保持开门的时间超过预定时间，强制功能工作，蜂鸣器发声，门开始以缓慢的速度关闭。6超载不启动当电梯的载重量超出额定允许的载重时，超载蜂鸣器会鸣响以提示超载。此时显示超载
8、，轿厢不关门，电梯不能启动。7关门时间保护当电梯在规定时间内不能关闭时，该功能将自动熄灭方向指示灯,清除轿厢呼梯和重新登记大厅呼梯，在尝试关门三次还不能正常关闭时，则门将保持打开状态。电梯停止运行。8开门时间保护当电梯门在规定时间内不能正常开门时，该功能将自动熄灭方向指示灯，清除轿厢呼梯和重新登记大厅呼梯。轿厢将移动至三个不同的楼层以试图将门打开，如果还不能完全打开，则电梯停止运行，门关闭。9过电流保护检测到整流装置或逆变装置电流过大，则停止电梯运行。10超速保护检测到运行速度超出允许值时，则停止电梯运行。11电机过热保护检测到电机过热，则停止电梯运行。12过电压保护检测到整流装置或逆变装置电
9、压过高，则停止电梯运行。13电源故障保护电梯自动检测电源状况，当出现缺相状态时，主机停止运动以保护主机。14上电再平层由于断电引起轿厢停在门区范围内，当电源恢复后轿厢将再平层到平层位置。15故障自动检测功能控制柜自动检测电梯运行状况，当故隙发生时，自动检测并判断故障原因，大大减少维修时间。16层站运行控制开关通过操作指定层站上安装的“运行/停止”钥匙开关，开启或关闭电梯。17次层停靠电梯到达目的层后，若轿厢门不能完全开启，则关门前行到下一层，直到门能完全开启后，恢复正常运行。18超载报警当轿厢负荷超过额定值时，轿厢内的蜂鸣器发出声音，超载指示灯点亮，电梯仍停留在该楼层不动，电梯门打开。19轿厢
10、应急照明当正常的照明电源中断时，当自动切换到自动充电的应急电源，保持轿内的最低照明。20光幕门保护红外线光幕门保护装置，当门打开和关闭时，探测进出的乘客和物体，以防止夹持。21强制关门如果电梯开门保持时间超过预定值，电梯暂时忽略非接触式门传感器的作用，强制关门。22层站运行方向指示在层站用箭头表示电梯的运行方向。23轿内运行方向指示在轿厢内用箭头表示电梯的运行方向。24关门按钮响应指示按下关门按钮时关门按钮灯同时点亮。25开门按钮响应指示按下开门按钮时开门按钮灯同时点亮。26司机服务当设置于轿厢内的司机开关动作后，电梯的满载判断、关门及厅呼是否将由司机进行控制。电梯的启动运行及关门将通过长按住
11、关门按钮实现。外呼的不响应将通过长按不停按钮实现。有司机操作下轿厢称重及强迫关门将无效。27音视频线缆随行电缆中配置视频音频电缆。28轿厢警铃当乘客按轿厢操纵盘上的报警按钮时，置于轿厢顶部的警铃响起。29防捣乱操作当轿厢中乘客总重量不超过10%的额定载重，且有4馁以H佛厢呼梯LJ被登i己则所有的矫厢呼I弟都将自动取消，以防止恶fl涮。30电磁干扰滤波器此滤波器用以防止电梯的运行对建筑物中其他电子设备的干扰。31轿厢自动返回设备当轿厢在设定时间内无外呼和内选时，电梯将自动返回基站。在电梯平层位置，双击已登记的选层按钮可取消该楼层的呼轿厢呼叫取消梯登记。32反向呼梯当轿厢到达最远层站将要反向时，原
12、来所有后方登记的指令全部消除。33轿厢去底部层站响应呼控制柜内的按钮，使轿厢到底层（检修和调试功能）34轿厢去顶部层站响应呼叫控制柜内的按钮，使轿厢到顶层（检修和调试功能）35可控轿厢照明电梯的轿厢照明在电梯驻停期间将自动关闭。36轿厢位置指示器位于操纵盘上，显示轿厢位置，轿厢运行方向、消防服务、超载等信息。37轿厢信号灯操纵盘上的按钮登记灯。38关门按钮按下关门按钮，电梯门随即关闭。39禁止门操作开关关闭门并保持关闭状态（检修和调试功能）40延时驱动保护电机无法正常启动或电梯运行受阻导致钢丝绳打滑,达规定时长,控制系统启动保护功能，使电机停止运转并保持。41快速开门按下开门按钮后，开门信号先
13、传达至门机，使门机先开门，开门信号再传达至控制柜。42厅门旁路操作用于检修维护工作，临时短封厅门的电路。43门定时保护保护门机不超过负载，当门机未能在指定时间内完成开/关门操作时，提供一个故障处理。44错相或缺相保护电梯自动检测电源状况，当出现缺相状态时，主机停止运行以保护主机。45门区指示灯在手动操作或紧急救援过程中，当轿厢处在门区时提供一个显示。46轿厢紧急照明装置当正常的照明电源切断时，将自动切换到自动充电的应急电源，保持轿厢的最低照明。47紧急电动操作该操作用来援救和放出被困乘客，其操作通过控制柜内的开关和按钮实现。操作时，电梯的其他操作均被终止（轿顶检修除外）48故障自诊断控制柜自动
14、检测电梯运行状况，当故隙发生时，自动检测并判断故障原因，大大减少维修时间。49限速器涨紧开关当限速器绳松弛到限定位置时，涨紧开关动作，电梯会紧急停车。50大厅位置指示器位于大厅，数字显示电梯所在位置。51大厅呼梯登记外呼选择按钮亮显，显示该呼梯信号被登记。52无线五方对讲轿厢、机房和控制柜、底坑、轿顶之间的一个五方两两对讲系统，可以实现乘客、机房和监控室人员的通话。53机过热保护（可自动复位）当电动机温度超过一特定值以后，电梯将立即停止运行。54手动救援操作停电后，在轿厢与对重因重量差而使得轿厢往对重相反方面运行（维修功能）55主断路器380V交流电的主电源开关。56底坑急停开关在底坑用于维修
15、的电梯急停开关。57第二底坑急停开关在底坑用于维修的第二个电梯急停开关。58单相电源开关井道照明，轿厢照明等单相220V交流电开关。59安全钳超速开关60轿顶检修盒当安全钳动作时，要被触发的电气开关，电梯会紧急停车。启动位于轿顶的此开关，就可使用轿厢顶上的一个装置来控制电梯低速运行，以便于安装、调试和检修。61轿厢顶部插座轿顶预留单相220V插座，便于维保使用。62计数器控制柜内记录运行次数。63紧急消防操作在火警开关触发时，所有电梯将直接运行至指定基站，并保持门开启；之后，电梯会进入独立运行状态供消防员使用。64风扇（自动开关）如果在规定时间内无呼梯信号，轿内风扇自动关闭以节省能源65全集选电梯响应所有轿内/厅外呼叫。66驻停开关操作
