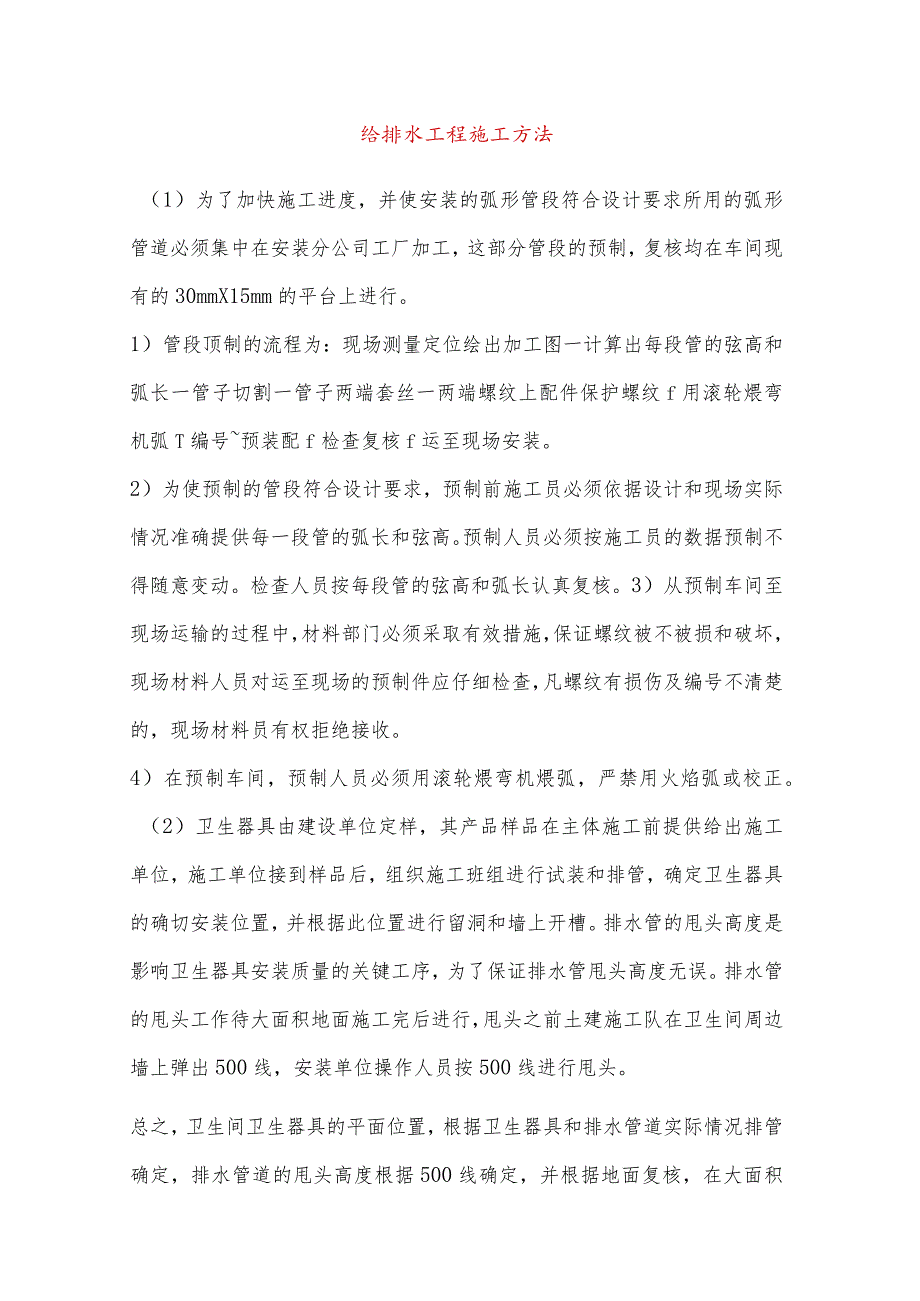

1、给排水工程施工方法（1）为了加快施工进度，并使安装的弧形管段符合设计要求所用的弧形管道必须集中在安装分公司工厂加工，这部分管段的预制，复核均在车间现有的30mmX15mm的平台上进行。1）管段顶制的流程为：现场测量定位绘出加工图一计算出每段管的弦高和弧长一管子切割一管子两端套丝一两端螺纹上配件保护螺纹f用滚轮煨弯机弧T编号预装配f检查复核f运至现场安装。2）为使预制的管段符合设计要求，预制前施工员必须依据设计和现场实际情况准确提供每一段管的弧长和弦高。预制人员必须按施工员的数据预制不得随意变动。检查人员按每段管的弦高和弧长认真复核。3）从预制车间至现场运输的过程中，材料部门必须采取有效措施，保
2、证螺纹被不被损和破坏，现场材料人员对运至现场的预制件应仔细检查，凡螺纹有损伤及编号不清楚的，现场材料员有权拒绝接收。4）在预制车间，预制人员必须用滚轮煨弯机煨弧，严禁用火焰弧或校正。（2）卫生器具由建设单位定样，其产品样品在主体施工前提供给出施工单位，施工单位接到样品后，组织施工班组进行试装和排管，确定卫生器具的确切安装位置，并根据此位置进行留洞和墙上开槽。排水管的甩头高度是影响卫生器具安装质量的关键工序，为了保证排水管甩头高度无误。排水管的甩头工作待大面积地面施工完后进行，甩头之前土建施工队在卫生间周边墙上弹出500线，安装单位操作人员按500线进行甩头。总之，卫生间卫生器具的平面位置，根据

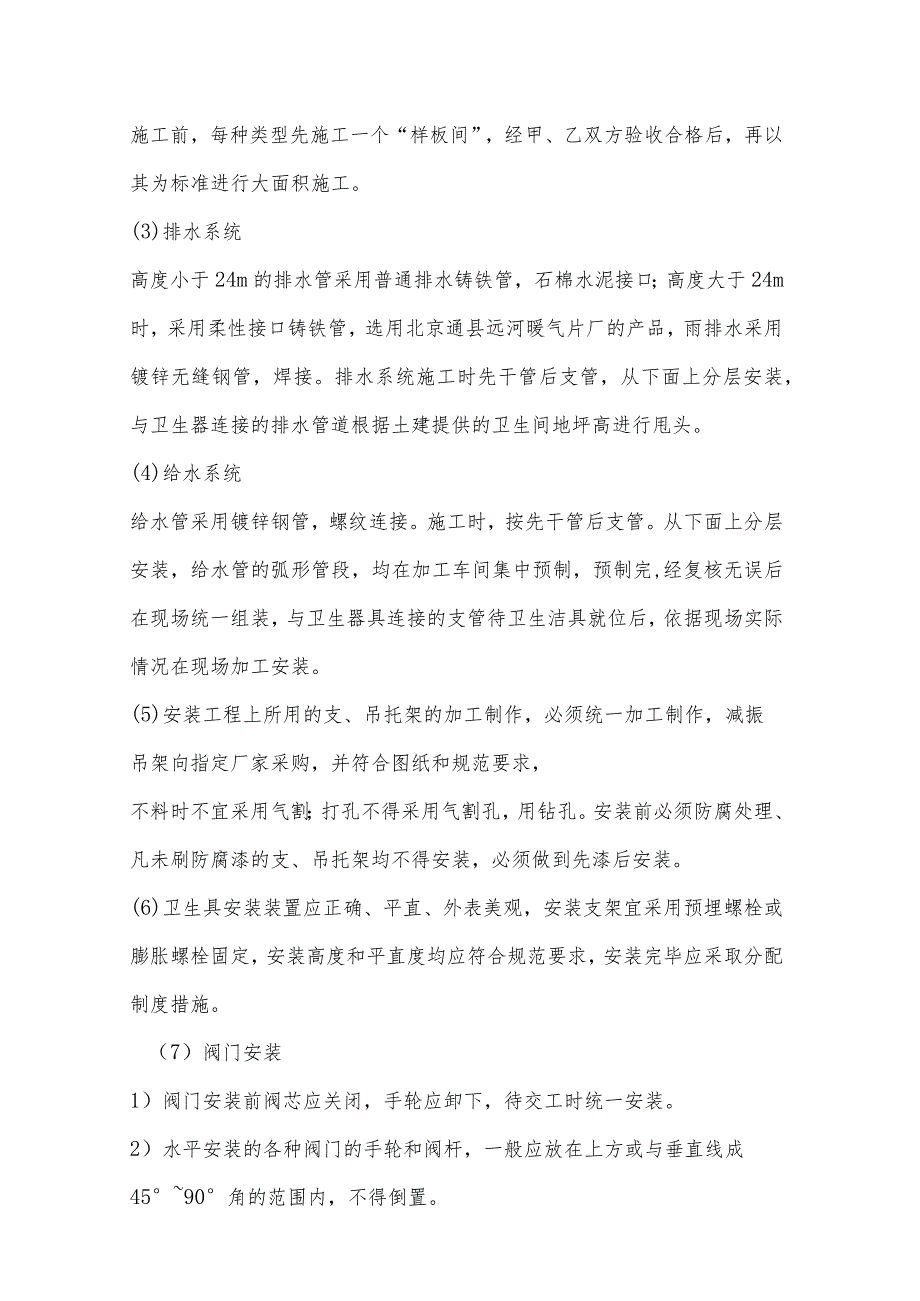

3、卫生器具和排水管道实际情况排管确定，排水管道的甩头高度根据500线确定，并根据地面复核，在大面积施工前，每种类型先施工一个“样板间”，经甲、乙双方验收合格后，再以其为标准进行大面积施工。(3)排水系统高度小于24m的排水管采用普通排水铸铁管，石棉水泥接口；高度大于24m时，采用柔性接口铸铁管，选用北京通县远河暖气片厂的产品，雨排水采用镀锌无缝钢管，焊接。排水系统施工时先干管后支管，从下面上分层安装，与卫生器连接的排水管道根据土建提供的卫生间地坪高进行甩头。(4)给水系统给水管采用镀锌钢管，螺纹连接。施工时，按先干管后支管。从下面上分层安装，给水管的弧形管段，均在加工车间集中预制，预制完,经复核
4、无误后在现场统一组装，与卫生器具连接的支管待卫生洁具就位后，依据现场实际情况在现场加工安装。(5)安装工程上所用的支、吊托架的加工制作，必须统一加工制作，减振吊架向指定厂家采购，并符合图纸和规范要求，不料时不宜采用气割；打孔不得采用气割孔，用钻孔。安装前必须防腐处理、凡未刷防腐漆的支、吊托架均不得安装，必须做到先漆后安装。(6)卫生具安装装置应正确、平直、外表美观，安装支架宜采用预埋螺栓或膨胀螺栓固定，安装高度和平直度均应符合规范要求，安装完毕应采取分配制度措施。（7）阀门安装1）阀门安装前阀芯应关闭，手轮应卸下，待交工时统一安装。2）水平安装的各种阀门的手轮和阀杆，一般应放在上方或与垂直线成

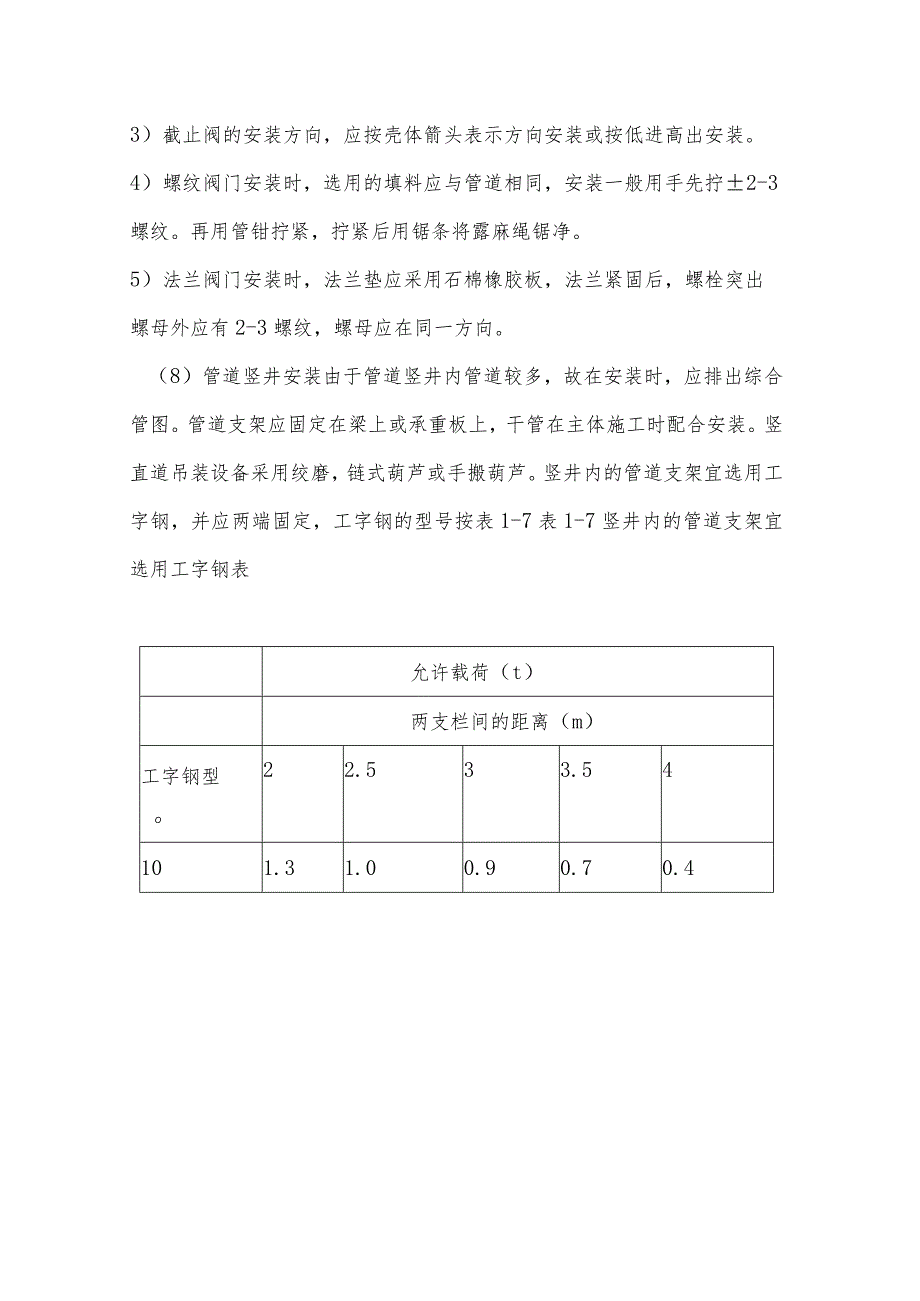

5、4590角的范围内，不得倒置。3）截止阀的安装方向，应按壳体箭头表示方向安装或按低进高出安装。4）螺纹阀门安装时，选用的填料应与管道相同，安装一般用手先拧2-3螺纹。再用管钳拧紧，拧紧后用锯条将露麻绳锯净。5）法兰阀门安装时，法兰垫应采用石棉橡胶板，法兰紧固后，螺栓突出螺母外应有2-3螺纹，螺母应在同一方向。（8）管道竖井安装由于管道竖井内管道较多，故在安装时，应排出综合管图。管道支架应固定在梁上或承重板上，干管在主体施工时配合安装。竖直道吊装设备采用绞磨，链式葫芦或手搬葫芦。竖井内的管道支架宜选用工字钢，并应两端固定，工字钢的型号按表1-7表1-7竖井内的管道支架宜选用工字钢表允许载荷（t）两支栏间的距离（m）工字钢型O22.533.54101.31.00.90.70.4122.01.51.31.00.9142.82.21.81.51.3163.83.02.52.01.7工字钢悬臂支架按表1-8表1-8工字钢悬臂支架表工字钢型号悬臂长(m)0.51.01.52.0允许载荷(吨)101.350.65122.01.0142.41.40.4164.01.41.20.8
