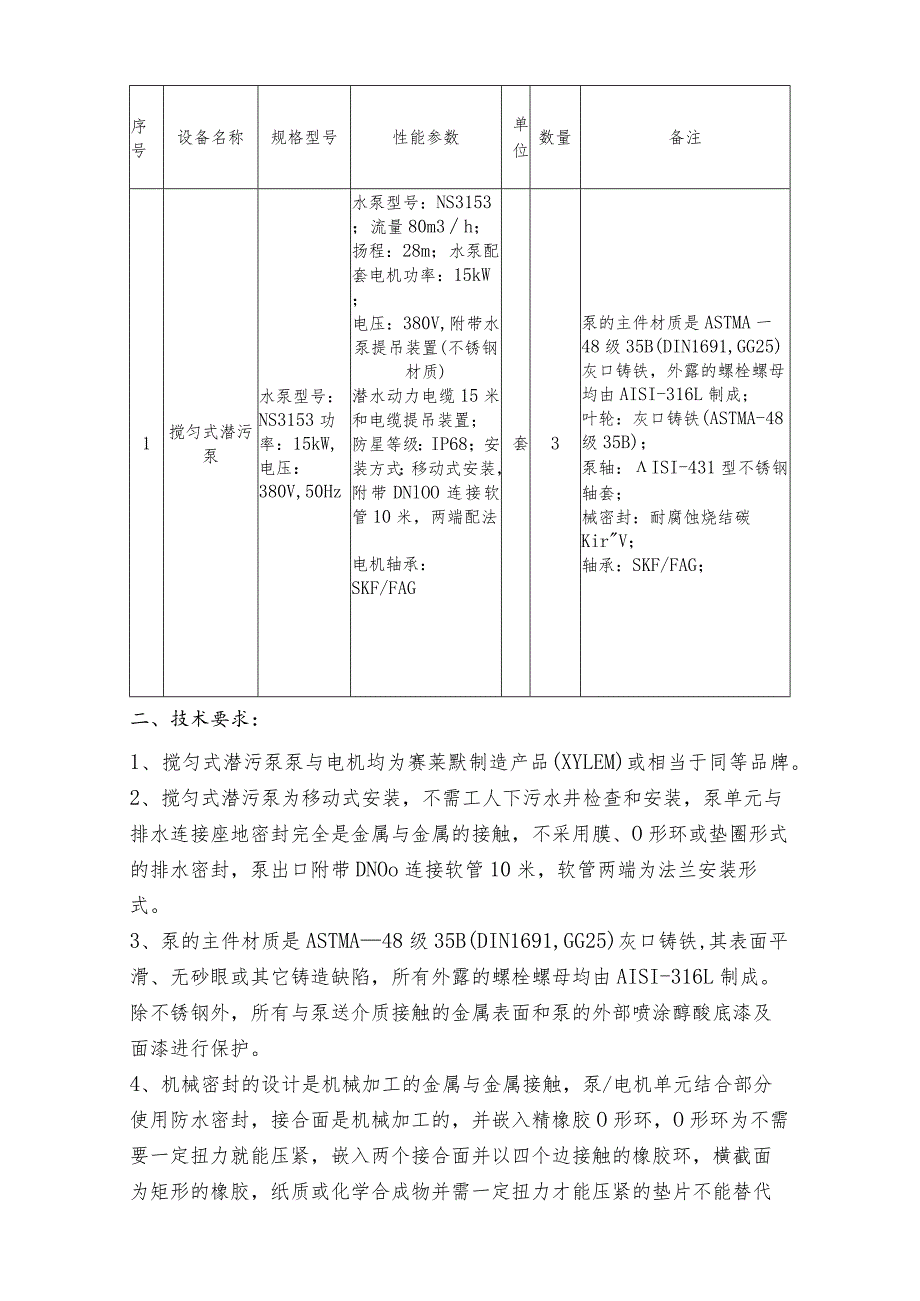

1、设备采购合同技术规格书设备名称：搅匀式潜污泵甲方：甘肃润源环境资源科技有限公司乙方：供货范围:序号设备名称规格型号性能参数单位数量备注1搅匀式潜污泵水泵型号：NS3153功率：15kW,电压：380V,50Hz水泵型号：NS3153；流量80m3h；扬程：28m；水泵配套电机功率：15kW；电压：380V,附带水泵提吊装置(不锈钢材质)潜水动力电缆15米和电缆提吊装置；防星等级：IP68；安装方式：移动式安装，附带DNlOO连接软管10米，两端配法电机轴承：SKF/FAG套3泵的主件材质是ASTMA一48级35B(DIN1691,GG25)灰口铸铁，外露的螺栓螺母均由AISI-316L制成；叶
2、轮：灰口铸铁(ASTMA-48级35B)；泵轴：ISI-431型不锈钢轴套；械密封：耐腐蚀烧结碳KirV；轴承：SKF/FAG；二、技术要求：1、搅匀式潜污泵泵与电机均为赛莱默制造产品(XYLEM)或相当于同等品牌。2、搅匀式潜污泵为移动式安装，不需工人下污水井检查和安装，泵单元与排水连接座地密封完全是金属与金属的接触，不采用膜、O形环或垫圈形式的排水密封，泵出口附带DNOo连接软管10米，软管两端为法兰安装形式。3、泵的主件材质是ASTMA48级35B(DIN1691,GG25)灰口铸铁,其表面平滑、无砂眼或其它铸造缺陷，所有外露的螺栓螺母均由AISI-316L制成。除不锈钢外，所有与泵送介
3、质接触的金属表面和泵的外部喷涂醇酸底漆及面漆进行保护。4、机械密封的设计是机械加工的金属与金属接触，泵/电机单元结合部分使用防水密封，接合面是机械加工的，并嵌入精橡胶O形环，O形环为不需要一定扭力就能压紧，嵌入两个接合面并以四个边接触的橡胶环，横截面为矩形的橡胶，纸质或化学合成物并需一定扭力才能压紧的垫片不能替代使用，不使用两次复合密封圈，如椭圆状O形环、密封油脂及硅胶或其它替代物。5、电缆进线密封设计能消除一定的扭矩以形成一个防水的潜水密封。电缆进线由一个圆柱高弹性衬套、外侧垫圈等组成。所有部件的内、外径尺寸与电缆的外直径、接线室的内直径相吻合，符合一定的公差范围。电缆进线弹性衬套能被电缆进
4、线室挤压并消除拉紧应力。进线装置保证能方便地更换电缆。接线室与电机室被一接线板隔离，避免外来物质从泵的顶部进入定子室。不采用环氧、硅胶或其它二次密封。6、泵的电机是鼠笼式感应电机，装在充气的防水的壳内。定子绕组和定子接线的绝缘等级是H级180Co定子通过真空压力浸渍法进行绝缘，使得绕组满充率至少达到95机定子热缩嵌入铸铁定子室中。电机设计为能连续泵送温度为40。C的介质，能每小时平均至少起动30次，为监控每相绕组的温度，在定子线圈中装入热敏开关。热敏开关在95C时常闭，在140C时跳开。热敏开关与电机过载保护连接并接至控制柜，接线盒包括端子板。端子板用弹性0形环与电机密封。接线板采用穿线压紧杆
5、方式长期联接电缆导线和定子进线。不采用绕线式接线柱或其它绕线式连接器。7、电机的允许电压波动为+/-10虬电机的设计保证能在不超过40。C的室温下连续工作，其温升不超过85汽，电机能在水下20米处连续使用而不失去其防水性能（根据IP68标准），电机有足够的轴功率，以保证泵在其整个性能曲线范围内运行时不过载，动力电缆包括两根L52的接线，以连接热敏开关及其它监控保护传感器。8、泵轴在一直用油脂润滑的两个轴承里转动。上轴承是一单列球轴承。下轴承是一双列角接触球轴承，用于承担径向力和轴向推力。9、机械密封的设计能有效地将水力部分与电机部分在泵送介质里隔离开来，机械密封系统为一个带有密封泄漏腔（密封室
6、内填充冷却液）的插入式双重密封系统。密封系统由带有一个静环和一个旋转密封的动环的外密封与内密封组成。机械密封材质为耐腐蚀烧结碳化鸨，密封单元的设计能控制各个密封环一一冷却液/空气或者冷却液/介质之间最小程度的泄漏。这一泄漏控制可以形成一个水力静态膜到对机械密封起到润滑作用，泄漏会经由外密封进入到充满冷却液的密封室。任何经由内密封的泄漏会直接进入位于定子室与主轴承下方的检查室。在检查室中安装一个泄漏传感器(FLSlO)用以监控液位水平,从而防止泄漏对电机造成威胁。检查室在设计上留有足够空间。10、泵和电机轴为同一单元。泵轴是电机轴的延伸。不采用耦连形式。泵轴的材料是AISI-431型不锈钢。不用
7、镶套不锈钢泵轴来替代。11、叶轮材质为灰口铸铁(ASTMA-48级35B),导叶部分进行了硬化处理。采用半开式多叶片、后扫式、无堵塞设计。当叶轮旋转时能够通过泵室上的释放凹槽对叶轮进行清洁，使叶片上不积累杂质，从而维持水泵能无堵塞运行。叶轮具有特定角度的完全后扫式导叶，能够处理固体、纤维、粘稠污泥和其它污水中的杂质。叶轮与涡壳的间隙可以通过一个调节螺栓进行调整。叶轮和轴通过一个经防腐处理的锁紧螺栓固定。12、蜗壳是整件的灰口铸铁，材质为ASTMA-48,35B级，为偏心设计，有足够大的平滑流道以通过进入叶轮的颗粒，蜗壳配上配套的机制法兰，同时提供闷头法兰，以对冲洗阀正确定位。13、保护：所有定
8、子装有三个串联的、常闭的热敏开关以监测每相绕组的温度。如果温度过高，热敏开关在140C时跳开，以关闭电机并发出报警信号。泄漏传感器(FLSI0)：泄漏传感器(FLSlO)是一个小浮子开关以监测检查室的泄漏液体状况。一旦出现情况，能及时报警和关闭电机，制造商提供控制及状态MiniCAS情况，以便安装在任何控制箱内。14、乙方负责与电机的技术接口问题及泵组的全部性能指标和整体质量，并应在制造厂进行整体装配试运后方可出厂。15、乙方提供技术先进，结构合理、安全、成熟可靠并符合国家有关标准的产品，乙方提供的泵组必须是通过国家认证且具有认证证书的产品。16、考虑到泵组长期运行，乙方提供的泵叶轮必须为整体
9、铸造成型(不允许采用焊接成型叶轮)，泵组的寿命不低于20年，泵组连续运行。17、泵组的振动、噪声及轴承运行温度等应符合国家标准(小于等于0.05mm)。18、水泵现用电机采用异步三相电动机，水泵匹配电机功率必须大于水泵轴功率15%-30%o19、乙方应提供设备产品设计、制造、质量检验、交货及验收应遵照的规范和标准。20、乙方提供的潜污泵工况点在泵的性能曲线范围内。21、凡须乙方配管连接的所有接口均采用法兰连接并配供法兰，其法兰必须符合国家标准。主要接口应提供允许承受的力和力矩，如因布置条件限制满足不了要求时，由乙方协商解决。22、附带安装说明、装箱单、实验报告、产品说明书、产品合格证。23、每
10、台搅匀式潜污泵需配备10米连接软管，软管两端为法兰安装,需附带法兰、螺栓、垫片等配套附件。24、泵出厂均须有调试报告，随设备发运至现场。三、设备制造、验收标准：1、GB/T246742021污水污物潜水电泵。2、GB10890-89泵的噪声测量与评价方法。3、GB10889-89泵的振动测量与评价方法。4、GB3089.1-82紧固件机械性能螺栓、螺钉和螺柱。5、GB3089.2-82紧固件机械性能螺母。6、GB699优质碳素结构钢技术条件。7、GB976灰铁铸件分类及技术条件。8、泵和铸造件质量符合JB/TQ367-84泵用铸造件技术条件中的规定，同时不影响力学性能的铸造缺陷，铸件表面应光滑
11、并清理干净。9、GB1032-2005：三相异步电动机试验方法10、GB18613-2006：中小型三相异步电动机能效等级H、GB191包装储用图示标志。12、所有设备均按国家标准的规定进行组装。13、所提供的备件在现场进行验收，如存在质量问题，乙方无条件负责免费更换。14、乙方对整个设备的合理性、完整性负责，负责设备本体的全部设计，包含提供与设备配套的土建基础、电气、设备连接方式的最终资料。15、所有用于设备制造的材料及制作工艺均应符合相关行业标准，完成全部技术参数的设计要求。甲方有权对设备制造期间对乙方提出异议，乙方应及时响应和采取适当措施积极解决。16、设备到货后由乙方组织甲方相关人员对
12、设备进行开箱验收，随机设备及附件数量种类必须符合本协议中设施供货范围要求。17、设备外观及数量验收合格后对由乙方组织甲方相关人员对设备内部进行解体检查验收，重点对设备的材质、制造精度、装配精度按照本协议制造要求的相关要求进行测试验收，若存在于国家、行业标准和本协议要求不符合项目，甲方有权拒绝设备的调试和功能考核并要求对设备无条件直接进行退货、更换，期间产生的费用和耽误影响均有乙方负责。18、所有焊接件的焊接工艺、焊前准备、施焊、焊件矫形、焊后热处理、焊后表面处理、焊缝质检和焊缝修补等技术要求必须符合国家标准的规定。焊接零部件均须采用数控切割下料。所有焊接件的拼装与焊接，应严格按照事先编制的工艺
13、和焊接规范进行。制作过程中应随时进行检测，严格控制焊接变形和焊缝质量，并根据实际情况对工艺流程和焊接工艺进行修正。对于焊接变形超差部位和不合格的焊缝，应逐项进行处理，并详细记录。19、锻件的锻造、质量检查、探伤、热处理及硬度等均应符合国家标准规定。20、所有机加工件的加工精度应符合国家标准的规定。四、设备的功能考核与验收：1、所提供的设备必须达到技术规格要求。2、在调试过程中，由于乙方原因造成设备的损坏或损伤，由乙方承担全部损失。2.1设备绝缘达不到使用要求或设备达不到额定参数等情况。2.2其它由于乙方原因造成设备的损坏或损伤的情况。在所有测试、考核和验收中，甲方将协助乙方提供必需的测试条件。
14、3.1在所有测试、考核和验收中，由于乙方所供设备设施发生故障或乙方技术人员业务指导错误而造成的甲方设备设施损坏的情况，由乙方承担全部损失，并赔付甲方所有损失。4、在所有测试、考核结束后，乙方应提供测试报告。该测试报告经甲方确认并签字后有效，它将作为验收的依据存档。5、功能考核按连续运行3个月进行考核，各项指标达到技术性能要求，机械设备和电气设备在考核时间内无故障。功能考核达不到要求,乙方无条件免费负责处理，并赔偿甲方发生的检修成本费用。6、乙方应提供设备检验合格证及完整的设备安装、调试维护使用的必要的技术资料和图纸。五、设备的安装及技术培训：乙方应提供工艺设备操作技术指导及培训资料。乙方负责派
