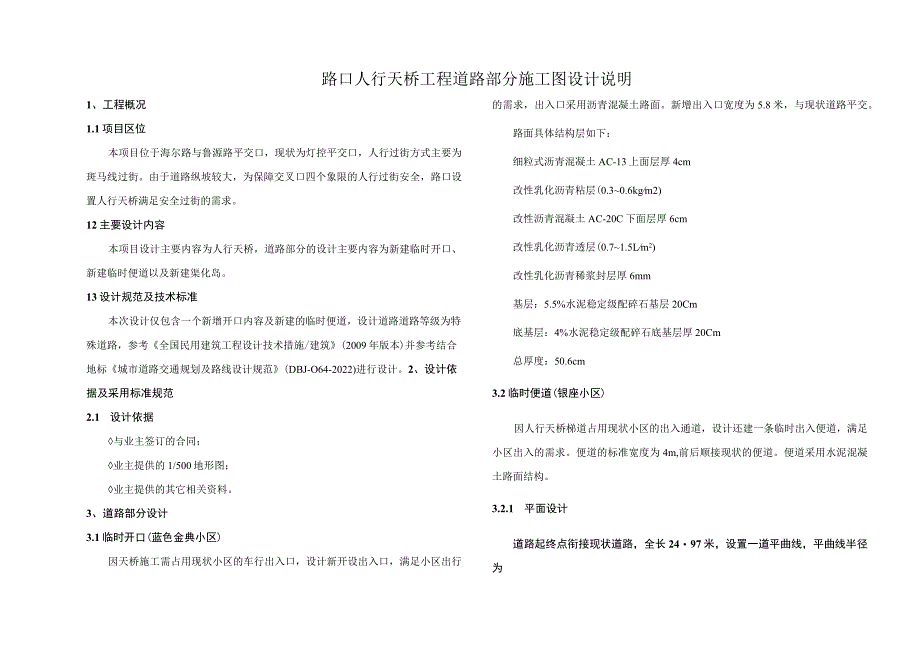

1、路口人行天桥工程道路部分施工图设计说明1、工程概况1.1项目区位本项目位于海尔路与鲁源路平交口，现状为灯控平交口，人行过街方式主要为斑马线过街。由于道路纵坡较大，为保障交叉口四个象限的人行过街安全，路口设置人行天桥满足安全过街的需求。12主要设计内容本项目设计主要内容为人行天桥，道路部分的设计主要内容为新建临时开口、新建临时便道以及新建渠化岛。13设计规范及技术标准本次设计仅包含一个新增开口内容及新建的临时便道，设计道路道路等级为特殊道路，参考全国民用建筑工程设计技术措施/建筑(2009年版本)并参考结合地标城市道路交通规划及路线设计规范(DBJ-O64-2022)进行设计。2、设计依据及采用
2、标准规范2.1 设计依据与业主签订的合同；业主提供的1/500地形图；业主提供的其它相关资料。3、道路部分设计3.1临时开口(蓝色金典小区)因天桥施工需占用现状小区的车行出入口，设计新开设出入口，满足小区出行的需求，出入口采用沥青混凝土路面。新增出入口宽度为5.8米，与现状道路平交。路面具体结构层如下：细粒式沥青混凝土AC-13上面层厚4cm改性乳化沥青粘层(0.30.6kgm2)改性沥青混凝土AC-20C下面层厚6cm改性乳化沥青透层(0.71.5Lm2)改性乳化沥青稀浆封层厚6mm基层：5.5%水泥稳定级配碎石基层20Cm底基层：4%水泥稳定级配碎石底基层厚20Cm总厚度：50.6cm3.

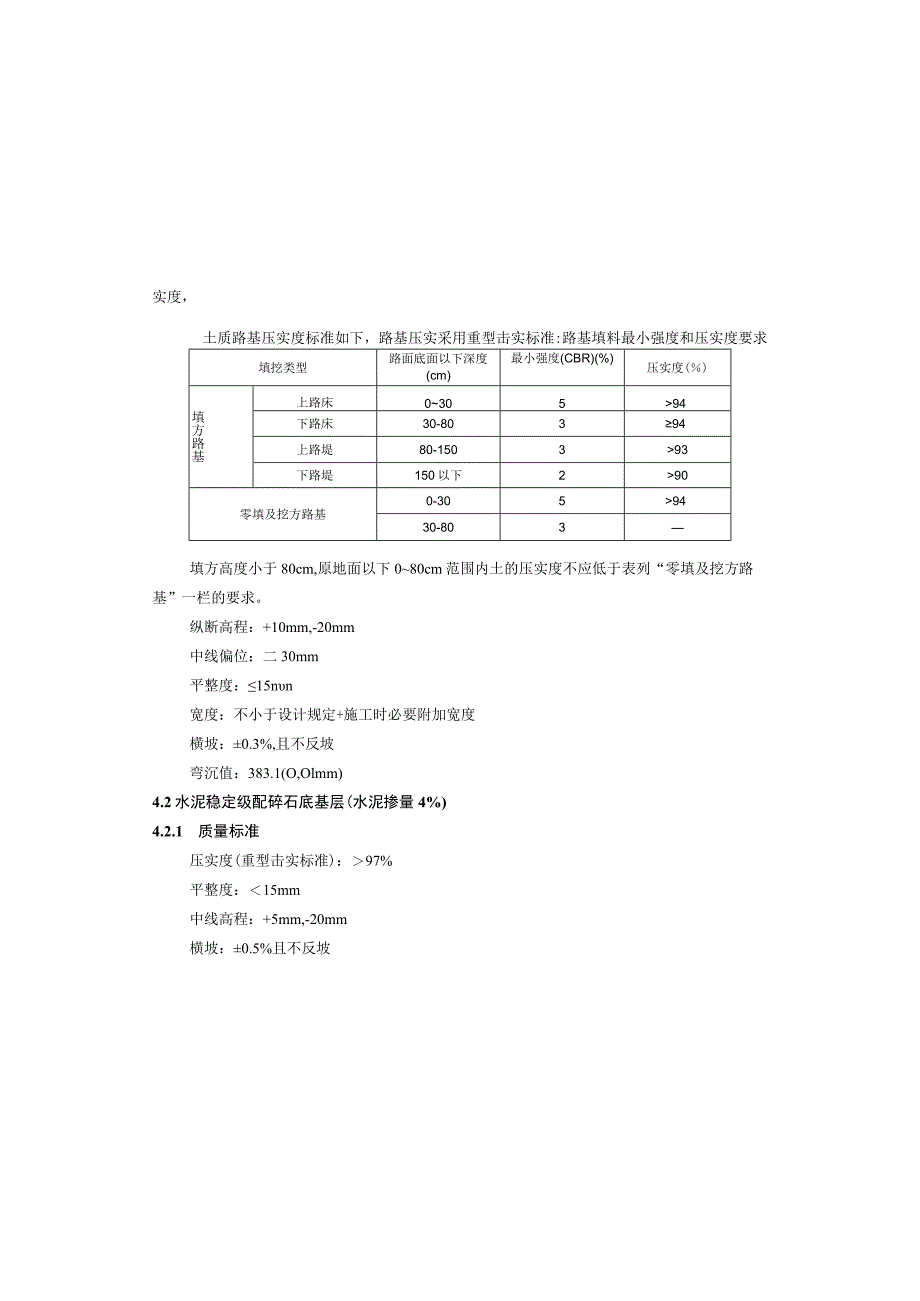

3、2临时便道(银座小区)因人行天桥梯道占用现状小区的出入通道，设计还建一条临时出入便道，满足小区出入的需求。便道的标准宽度为4m,前后顺接现状的便道。便道采用水泥混凝土路面结构。3.2.1 平面设计道路起终点衔接现状道路，全长2497米，设置一道平曲线，平曲线半径为实度，土质路基压实度标准如下，路基压实采用重型击实标准:路基填料最小强度和压实度要求填挖类型路面底面以下深度(cm)最小强度(CBR)(%)压实度()填方路基上路床030594下路床30-80394上路堤80-150393下路堤150以下290零填及挖方路基0-3059430-803填方高度小于80cm,原地面以下080cm范围内土的

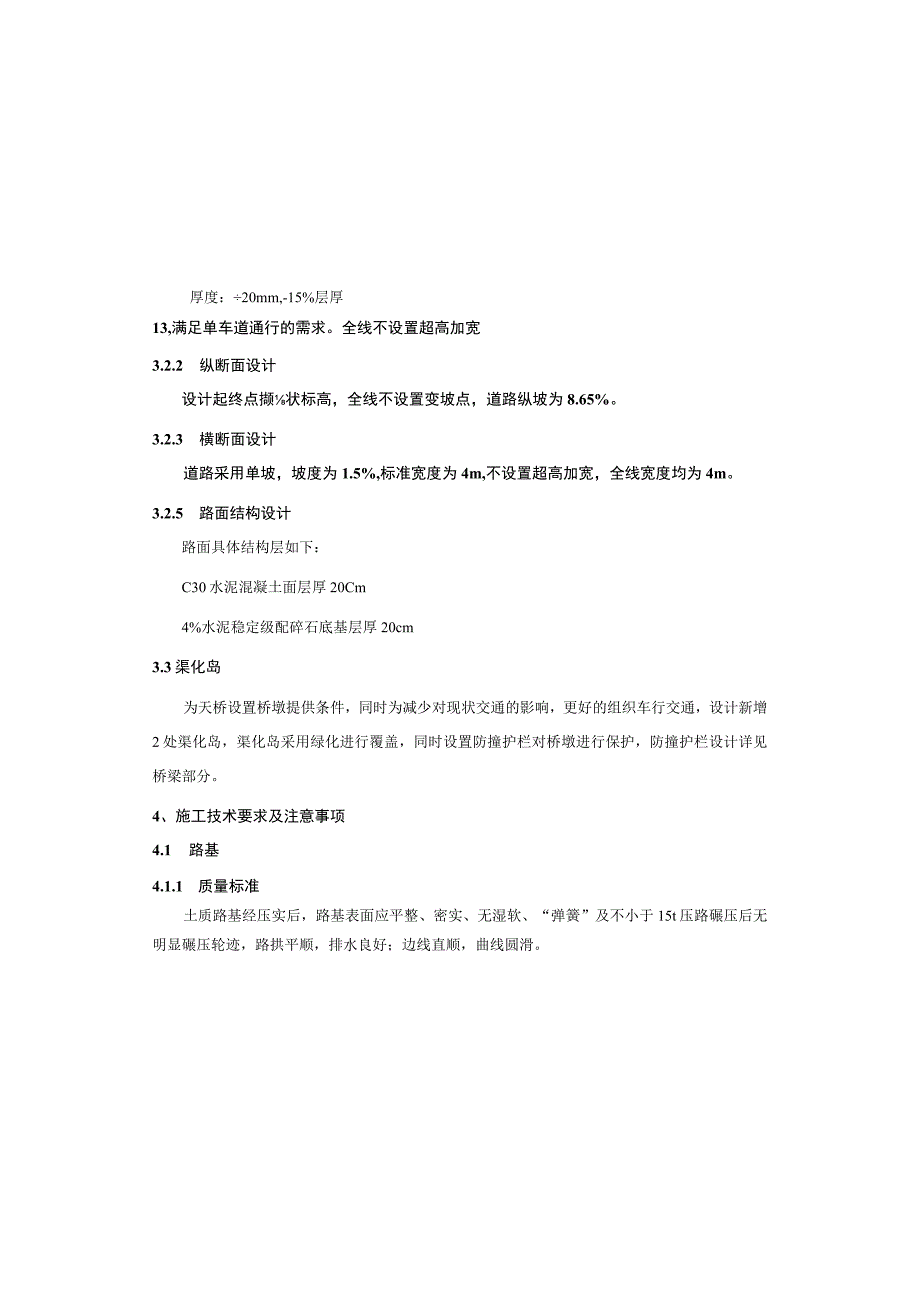

4、压实度不应低于表列“零填及挖方路基”一栏的要求。纵断高程：+10mm,-20mm中线偏位：二30mm平整度：15nn宽度：不小于设计规定+施工时必要附加宽度横坡：0.3%,且不反坡弯沉值：383.1(O,Olmm)4.2水泥稳定级配碎石底基层(水泥掺量4%)4.2.1 质量标准压实度(重型击实标准)：97%平整度：15mm中线高程：+5mm,-20mm横坡：0.5%且不反坡厚度：20mm,-15%层厚13,满足单车道通行的需求。全线不设置超高加宽3.2.2 纵断面设计设计起终点撷状标高，全线不设置变坡点，道路纵坡为8.65%。3.2.3 横断面设计道路采用单坡，坡度为1.5%,标准宽度为4m,
5、不设置超高加宽，全线宽度均为4m。3.2.5 路面结构设计路面具体结构层如下：C30水泥混凝土面层厚20Cm4%水泥稳定级配碎石底基层厚20cm3.3渠化岛为天桥设置桥墩提供条件，同时为减少对现状交通的影响，更好的组织车行交通，设计新增2处渠化岛，渠化岛采用绿化进行覆盖，同时设置防撞护栏对桥墩进行保护，防撞护栏设计详见桥梁部分。4、施工技术要求及注意事项4.1 路基4.1.1 质量标准土质路基经压实后，路基表面应平整、密实、无湿软、“弹簧”及不小于15t压路碾压后无明显碾压轮迹，路拱平顺，排水良好；边线直顺，曲线圆滑。每种填料的松铺厚度通过试验确定，施工过程中，每一压实层均应检验压局部存在的松
6、散现象。4.3.1 质量标准压实度（重型击实标准）：98%平整度：12mm中线高程：+5mm,-15mm横坡：0.5%且不反坡厚度：+20mm,-15%层厚宽度：不小于设计规定+施工时必要附加宽度7天无侧限抗压强度：2.54.0MPa弯沉值：不大于设计要求值（37.1（0.01mm）4.3.2 材料要求水泥稳定级配碎石基层中，水泥掺量为5.5%,水泥材料要求同底基层。碎石应选择质坚干净的粒料，压碎值0%,其级配组成如下表：水泥稳定级配碎石基层集料级配方筛孔尺寸31.526.5199.54.752.360.60.075通过质量百分率（%）1009010072-8947-67294917-358-
7、220-74.4稀浆封层4.4.1 质量标准稀浆封层铺筑机工作进应匀速前进，铺筑厚度应均匀，表面平整，无拖痕,无显著离析、接缝顺畅。稀浆封层施工质量检验标准及允许偏差序号项目质量要求或允许偏差检验频率范围点/次1油化比（%）10.3每日I次总量评定2厚度（%）10每公里5个断面4矿料0.075mm(%)2每日I次取2个试样筛宽度：不小于设计规定+施工时必要附加宽度7天无侧限抗压强度：1.52.5MPa弯沉值：不大于设计要求值(101.6(0.01mm)4.2.2材料要求水泥稳定级配碎石基层中，水泥掺量为4%,水泥材料要求采用强度等级为32.5或42.5的普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰水
8、泥、复合水泥，初凝时间应在3h以上，终凝时间应小于IOh,水泥质量必须必须符合现行国家标准通用硅酸盐水泥的有关规定，对其强度、安定性及其他必要指标进行检验，复验合格后方可使用。碎石应选择质坚干净的粒料，压碎值5%,其级配组成如下表：水泥稳定级配碎石底基层集料级配筛孔尺寸(mm)37.531.519.09.54.752.360.60.075液限塑性指数通过质量百分率(%)I(X)X)-IO()679045-6829-5018-388220-72894.2.3外观质量要求混合料拌和均匀，色泽一致，无明显离析；表面平整、密实、无坑洼、施工接茬平整。4.2.4养生水泥稳定碎石底基层分层施工时，下层水泥
9、稳定碎石层碾压完后，在采用重型振动压路机碾压时，宜养生7d后铺筑上层水泥稳定碎石层。在铺筑上层稳定土碎石层前，应始终保持下层表面湿润，并宜在下层表面撒少量水泥或水泥浆。底基层养生7d后，方可铺筑基层。4.3水泥稳定级配碎石基层(水泥掺量5.5%)基层施工前，应将下层养生用材料彻底清理干净，采用人工、小型清扫车以及洒水冲刷的方式将一点点层表面的浮浆清理干净，并彻底清理干净底基层水泥稳定碎石基层上须喷洒透层油，必须在透层油完全渗透入基层后方可继续稀浆封层的施工，气温低于IOC或大风天气，即将降雨时不得喷洒透层油。透层油的用量通过试洒确定，用量为0.7L5Lm2透层油采用改性乳化沥青，喷洒后通过钻孔
10、或挖掘确认透层油渗透入基层的深度宜不小于5mm,并能与基层联结成为一体。透层油宜紧接在基层碾压成型后表面稍变干燥，但尚未硬化的情况下喷洒。喷洒透层油前应清扫路面，遮挡路缘石及人工构造物避免污染，透层油必须洒面均匀，有花白遗漏应人工补洒，喷洒过量的立即撒布石屑或砂吸油，必要时作适当碾压。透层油洒布后不得在表面形成能被运料车和摊铺机粘起的油皮，透层油达不到渗透深度要求时，应更换透层油稠度或品种。透层油洒布后的养生时间随透层油的品种和气候条件由试验确定，确保液体沥青中的稀释剂全部挥发，乳化沥青渗透且水分蒸发，然后尽早铺筑沥青面层，防止工程车辆损坏透层。2）粘层粘层油宜采用沥青洒面车喷洒，并选择适宜的
11、喷嘴，洒布速度和喷洒量保持稳定。气温低于I（Te时不得喷洒粘层油，寒冷季节施工不得不喷洒时可以分成两次喷洒。路面潮湿时不得喷洒粘层油，用水洗刷后需待表面干燥后喷洒。喷洒的粘层油必须成均匀雾状，在路面全宽度内均匀分布成一薄层，不得有洒花漏空或成条状，也不得有堆积。喷洒不足的要补洒，喷洒过量处应予刮除，喷洒粘层油后，严禁运料车以外的其他车辆和行人通过。粘层油宜在当天洒布，待乳化沥青破乳、水分蒸发完成，或稀释沥青中的稀释剂基本挥发完成后，紧跟着铺筑沥青层，确保粘层不受污染。透层、粘层用改性乳化沥青应符合公路沥青路面施工技术规范（JTGF40-2004）表471-2中所提技术要求。序号项目质量要求或允
12、许偏差检验频率范围点/次级配0.15mm(%)士3分的平均值0.3mm(%)40.61.18、2.36.4.75、9.5(Inm)(%)55湿轮磨耗试验（浸水Ih）800gm2每周I次4.4.2材料要求稀浆封层混合料可拌和时间应120s,稠度23cn稀浆封层应选择坚硬、粗糙、耐磨、洁净的集料，采用级配如下表所示。稀浆封层的矿料级配要求方筛孔尺寸9.54.752.361.180.60.30.150.075通过质量百分率（%）1009510065-9045-7030-5018-3010-215154.4.3施工技术要求1）稀浆封层的配合比需经反复试验确定。2）稀浆封层施工前应先彻底清除原路面上的泥
13、土、杂物，修补坑槽、凹隐，较宽的裂缝宜清理灌缝。3）稀浆封层的最低施工温度不得低于IO0C,严禁在雨天施工，摊铺后尚未成型混合料遇雨时应予铲除。4）稀浆封层两幅纵缝搭接的宽度不宜超过80cm,横向接缝宜做成对接缝。5）稀浆封层铺筑后的表面不得有超粒径料拖拉的严重划痕，横向接缝和纵向接缝处不得出现余料堆积和缺料现象，用3m直尺测量接缝处的不平整度不得大于6mmO6）稀浆封层施工严格执行公路沥青路面施工技术规范（JTGF402004）中相关规定。4.5透层、粘层1）透层中线高程（mm）：20中线偏位（mm）：20nm横坡：0.5%且不反坡井框与路面高差（mm）：5（2）材料4.6.2材料要求（1）
14、道路石油沥青采用A级70号沥青，其质量应符合重庆市城市道路工程施工质量验收规范DBJ50T078-2016表6.3.1-1规定的技术要求。（2）沥青层用粗集料粗必须洁净、干燥、表面粗糙，质量应符合下表的规定。沥青混合料用粗集料质量技术要求序号项目技术指标1石料压碎值，不大于（）302洛杉矶磨耗损失，不大于（%）353表观相对密度，不小于tm3）2.454吸水率，不大于（）3.05坚固性，不大于（）6针片状颗粒含量（混合料,不大于（）其中粒径大于9.5mm,不大于（）其中粒径小于9.5mm,不大于（%）207水洗法小于0.075mm颗粒含量，不大于（18软石含量，不大于（）59磨光值PSV,不小于（）一10与沥青的粘附性不小于（级）4（3）沥青路面的细集料包括天然砂、机制砂、石屑。细集料必须由具有生产许可证的采石场、采砂场生产。细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒级配，其质量应符合下表的规定。4.6沥青混凝土下面层水泥稳定级配碎石基层验
