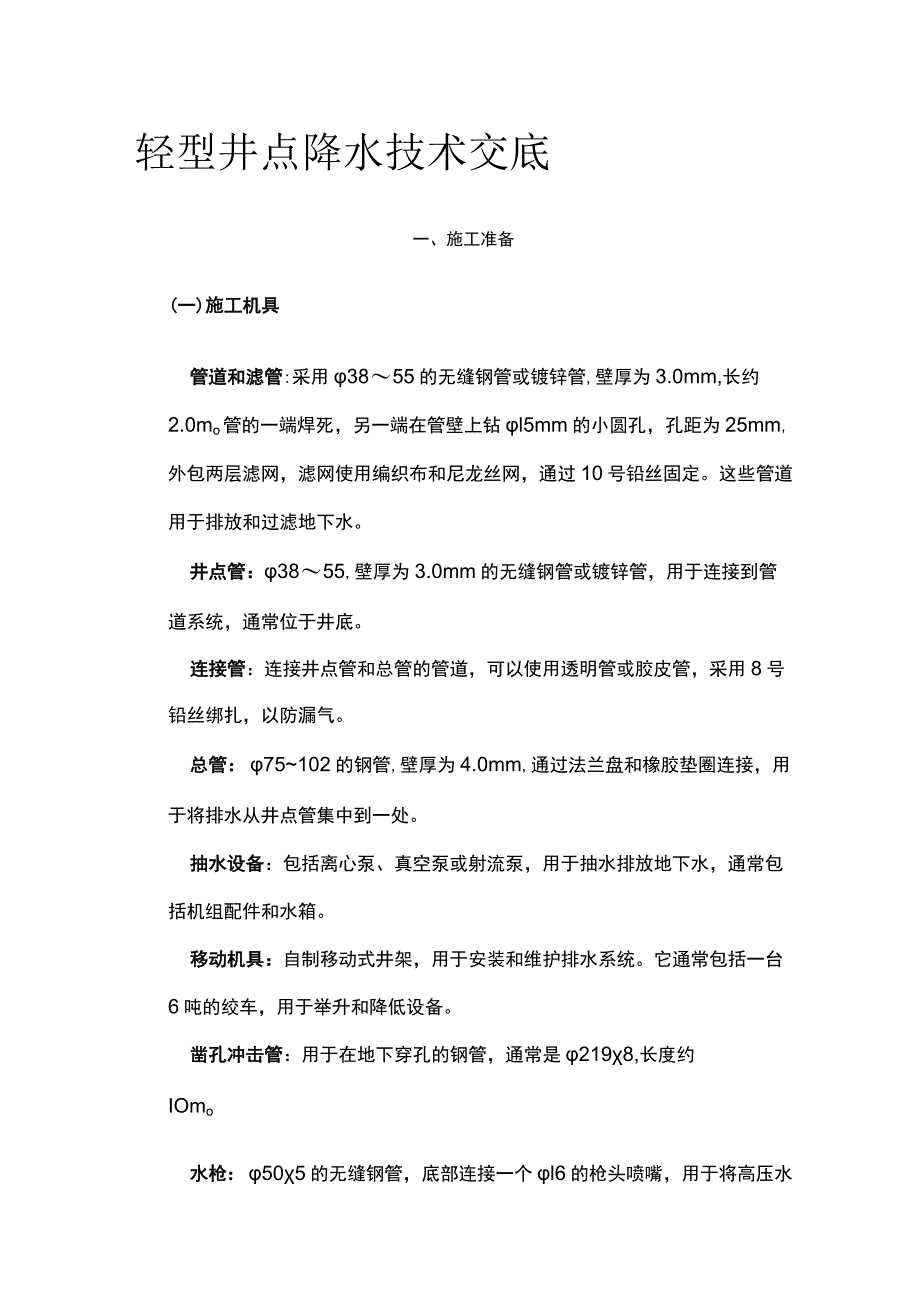

1、轻型井点降水技术交底一、施工准备(一)施工机具管道和滤管:采用3855的无缝钢管或镀锌管,壁厚为3.0mm,长约2.0mo管的一端焊死，另一端在管壁上钻l5mm的小圆孔，孔距为25mm,外包两层滤网，滤网使用编织布和尼龙丝网，通过10号铅丝固定。这些管道用于排放和过滤地下水。井点管：3855,壁厚为3.0mm的无缝钢管或镀锌管，用于连接到管道系统，通常位于井底。连接管：连接井点管和总管的管道，可以使用透明管或胶皮管，采用8号铅丝绑扎，以防漏气。总管：75102的钢管,壁厚为4.0mm,通过法兰盘和橡胶垫圈连接，用于将排水从井点管集中到一处。抽水设备：包括离心泵、真空泵或射流泵，用于抽水排放地下

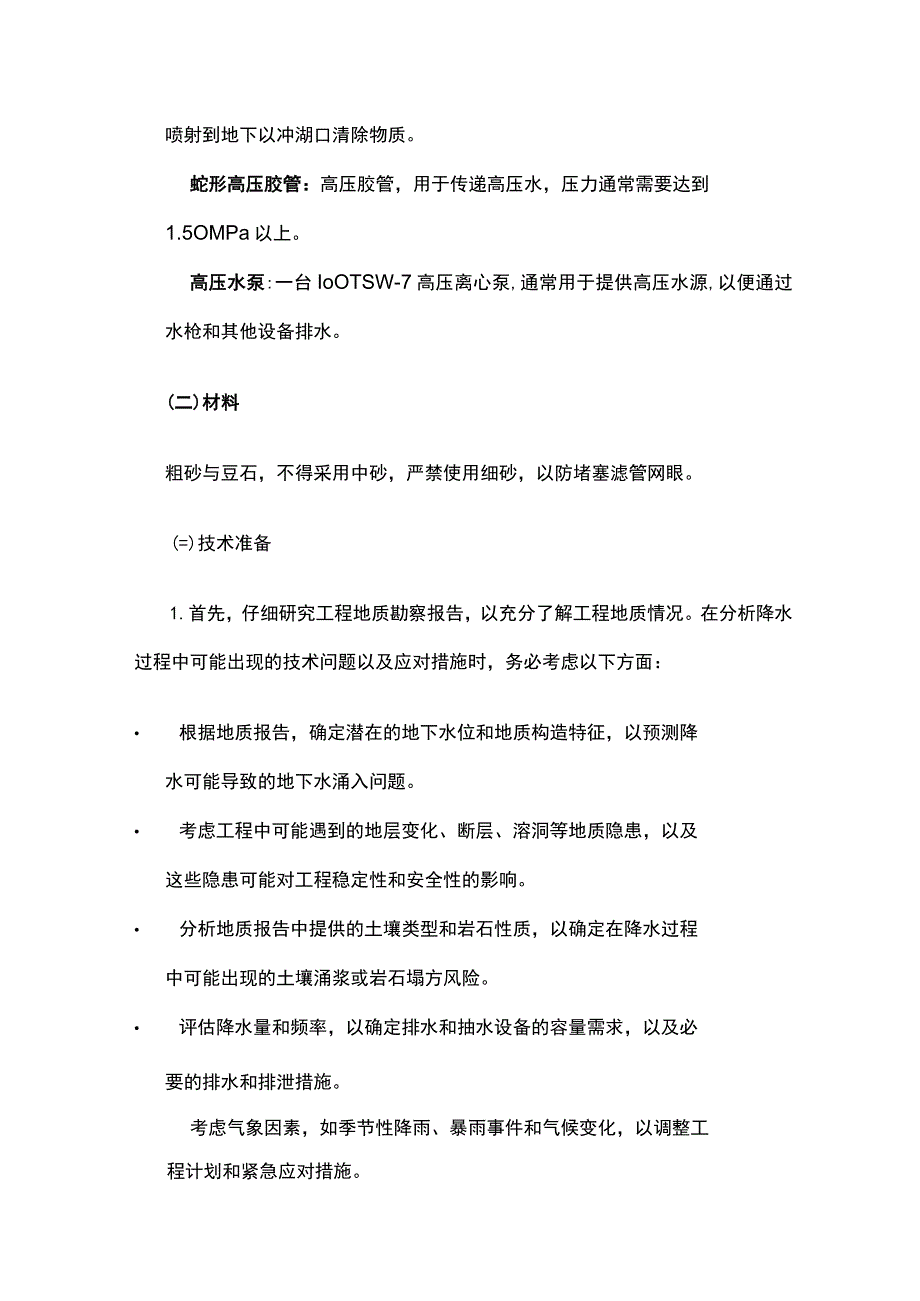

2、水，通常包括机组配件和水箱。移动机具：自制移动式井架，用于安装和维护排水系统。它通常包括一台6吨的绞车，用于举升和降低设备。凿孔冲击管：用于在地下穿孔的钢管，通常是2198,长度约IOmo水枪：505的无缝钢管，底部连接一个l6的枪头喷嘴，用于将高压水喷射到地下以冲湖口清除物质。蛇形高压胶管：高压胶管，用于传递高压水，压力通常需要达到1.5OMPa以上。高压水泵:一台IoOTSW-7高压离心泵,通常用于提供高压水源,以便通过水枪和其他设备排水。(二)材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。(=)技术准备1.首先，仔细研究工程地质勘察报告，以充分了解工程地质情况。在分析降水

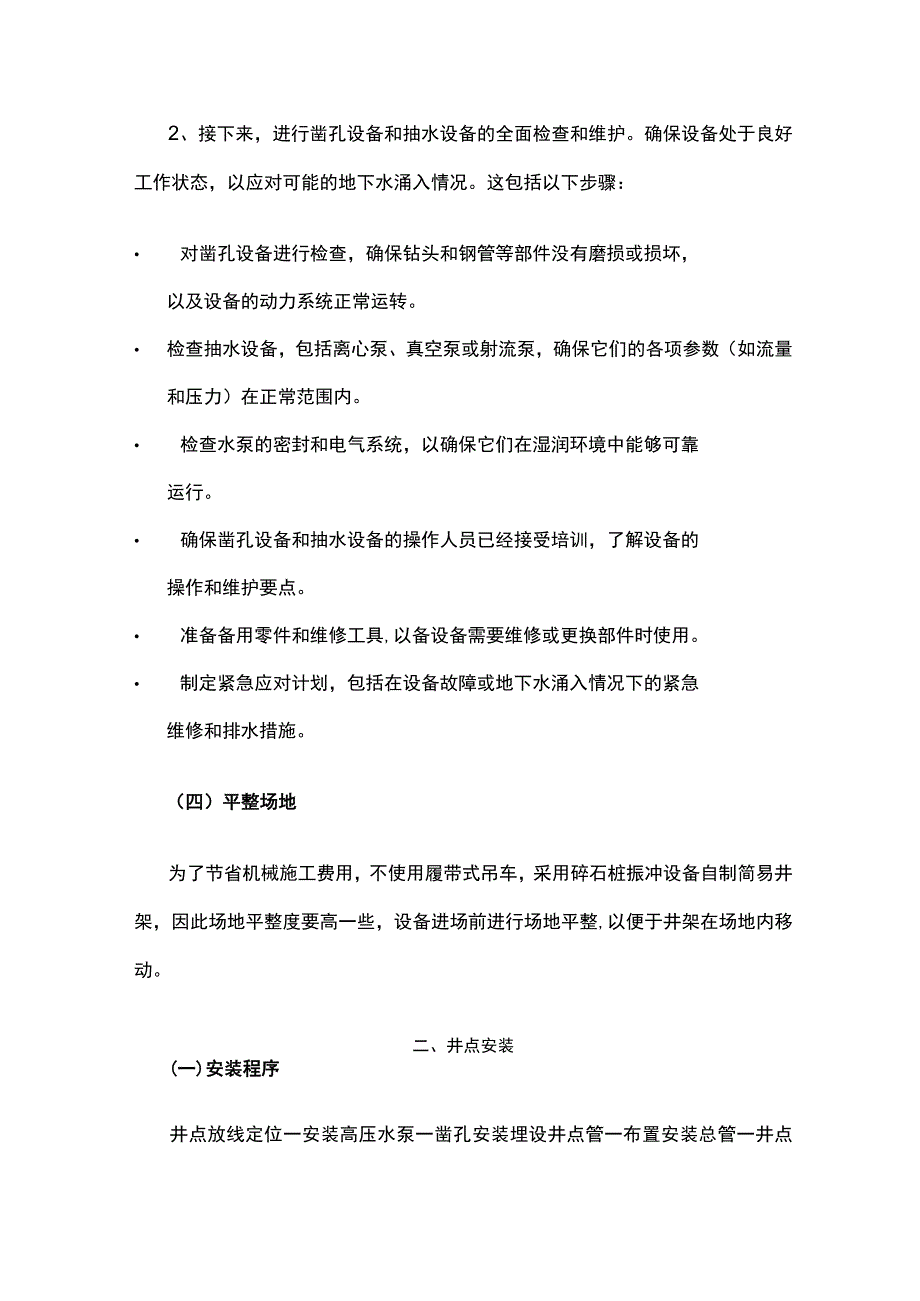

3、过程中可能出现的技术问题以及应对措施时，务必考虑以下方面： 根据地质报告，确定潜在的地下水位和地质构造特征，以预测降水可能导致的地下水涌入问题。 考虑工程中可能遇到的地层变化、断层、溶洞等地质隐患，以及这些隐患可能对工程稳定性和安全性的影响。 分析地质报告中提供的土壤类型和岩石性质，以确定在降水过程中可能出现的土壤涌浆或岩石塌方风险。 评估降水量和频率，以确定排水和抽水设备的容量需求，以及必要的排水和排泄措施。考虑气象因素，如季节性降雨、暴雨事件和气候变化，以调整工程计划和紧急应对措施。2、接下来，进行凿孔设备和抽水设备的全面检查和维护。确保设备处于良好工作状态，以应对可能的地下水涌入情况。这
4、包括以下步骤： 对凿孔设备进行检查，确保钻头和钢管等部件没有磨损或损坏，以及设备的动力系统正常运转。 检查抽水设备，包括离心泵、真空泵或射流泵，确保它们的各项参数（如流量和压力）在正常范围内。 检查水泵的密封和电气系统，以确保它们在湿润环境中能够可靠运行。 确保凿孔设备和抽水设备的操作人员已经接受培训，了解设备的操作和维护要点。 准备备用零件和维修工具,以备设备需要维修或更换部件时使用。 制定紧急应对计划，包括在设备故障或地下水涌入情况下的紧急维修和排水措施。（四）平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备自制简易井架，因此场地平整度要高一些，设备进场前进行场地平整,以
5、便于井架在场地内移动。二、井点安装(一)安装程序井点放线定位一安装高压水泵一凿孔安装埋设井点管一布置安装总管一井点管与总管连接一安装抽水设备一试抽与检查T正式投入降水程序。(二)井点管埋设根据建设单位提供的测量控制点,进行测量放线以确定井点位置。接着，在井位挖掘一个小土坑，深度约为500mm,这有助于在冲击孔时收集水，以及在埋设管道时灌入砂子。确保将这个小土坑通过水沟与集水坑连接起来，以便排放多余的水。使用绞车将简易井架移至井点位置，将套管水枪对准井点位置。然后,启动高压水泵，将水压控制在0.40.8MPa之间。在水枪的高压水射流作用下，开始冲击套管并持续升降套管与水枪。通常情况下，对于含砂的
6、粘土，根据经验，套管应在100Omm以内的深度下沉。在水射流和套管冲击的作用下，井点管大约在1015分钟内可以下沉约IOm左右。如果遇到较厚的纯粘土层，沉管时间可能需要延长，这时可以增加高压水泵的压力，以加速套管下沉的速度。冲击孔的成孔直径应达到300350mm,以确保在套管与井点管之间有足够的间隙，以便后续填充砂石。此外，冲孔的深度应比滤管的设计安置深度低500mm以上，以防止在拔出套管时部分土壤塌落，并确保滤管底部有足够的砂石。在移动冲击管时，应确保套管的上下移动保持垂直，这有助于保持井点降水井壁的垂直性。如果在凿孔过程中遇到较大的石块或砖块，可能会导致套管倾斜，因此需要尽量保持成孔直径的
7、一致性。冲击孔形成后，应将冲击管拔出。然后，使用绳索和单滑轮将井点管插入井孔中。井点管的上端应用木塞封住，以防止砂石或其他杂物进入井孔。在井点管与孔壁之间填充砂石滤层。填充砂石滤层的质量直接影响轻型井点降水的效果，需要注意以下几点： 砂石必须是粗砂，以防止堵塞滤管的孔眼。 滤管应位于井孔的中央砂石滤层的厚度应在60-100mm之间，以提高透水性，并防止土粒进入滤管孔眼而造成堵塞。填充砂石的厚度应均匀，填充速度应较快，不得中途中断，以防止孔壁塌方。填充砂石滤层的高度至少应超过滤管顶部100O1800mm。通常情况下，应填充至原地下水位线以上，以确保土层的水流通畅。填充砂石后，井点以下的LO1.5
8、m区域应使用粘土进行封堵并进行压实，以防止气体泄漏，从而降低降水效果。(三)冲洗井管将l530mm的胶管插入井点管底部进行注水清洗，直到流出清水为止。应逐根进行清洗，避免出现死井。(四)管路安装首先，需沿着井点管线的外侧铺设集水毛管，并利用胶垫螺栓连接干管。随后，将主干管与水箱水泵相连接。紧接着，拔除井点管上端的木塞，通过胶管连接至主管，然后运用10#铅丝进行绑扎，以确保管道密封，防止气体泄漏，从而维持整个管道系统的真空度。主管路的流水坡度应按照5%。的坡度朝向泵房方向设置,并在主干管下方垫上砖以增强支撑。此外，必须在冬季采取措施来预防管道结构受到降水冻结的影响，确保保温工作得以顺利实施。（五
9、）检查管路在试抽水阶段，务必仔细检查集水-下管与井点管连接的胶管的各个接头,确保没有气体泄漏的情况。如果发现漏气问题,应及时采取措施，可以重新连接或使用油腻子进行堵塞，同时要紧紧拧紧法兰盘螺栓和胶管的铅丝，直到没有气体泄漏为止。在正式启动抽水设备之前，务必进行试抽水操作，以验证抽水设备的正常运行状态，并仔细检查管路是否存在气体泄漏问题。此外，需要在水泵的进水管上安装一个真空表，以便监测真空度，并在水泵的出水管上安装一个压力表，以监测压力变化。为了准确观测降水深度是否符合施工组织设计要求，应在基坑中心设立一个观测井点。通过观测井点来测量水位，并绘制降水曲线，以确保降水工作按照计划进行，并满足设计
10、要求。在试抽时应检查整个管网的真空度应达到55OmmHg(73.33kPa),方可正式投入抽水。三、抽水轻型井点管网全部安装完毕后进行试抽。当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入正常抽水作业。开机7d后将形成地下降水漏斗，井趋向稳定，土方工程可在降水IOd后开挖。四、注意事项不设置井点在土方挖掘运输车道上，不会对整体降水效果产生影响。在正式开工之前，应由电工及时办理用电手续，以确保在抽水期间不会发生停电情况。抽水应该保持连续进行，特别是在抽水开始阶段，不应间断，因为时停时抽可能导致井点管的滤网被堵塞。此外，长时间停止抽水会导致地下水位上升，可能引发土方边坡塌方等事故。对于轻
11、型井点降水，应定期进行检查，确保出水规律符合先大后小，先浑后清的要求。如果出现异常情况，应立即进行检查。在抽水过程中，需要定期检查和调整离心泵的出水阀门以控制流量。一旦地下水位降低到所需水位，应减小出水阀门的开度，以保持抽水和排水的均匀性，实现细水长流。真空度是轻型井点降水成功进行降水的关键技术参数。在现场，应派专人经常监测真空度。如果在抽水过程中发现真空度不足，应立即检查整个抽水系统是否存在气体泄漏，并及时修复。在抽水过程中，特别是开始抽水时，应检查井点管是否存在淤塞的死井。可以通过听管内水流声和观察管子表面是否潮湿等方式进行检查。如果死井的数量超过10%,会严重影响降水效果，应立即采取措施
12、，例如使用高压水进行反复冲洗。在进行井点设置之前,应进行现场勘测,采用洛阳铲凿孔等方法。如果发现旧基础、隐蔽的墓地等情况，应及早上报。如果地下粘土层较厚,沉管的下沉速度可能较慢。在这种情况下，可以增加水泵的压力，但不应超过1.5MPa。主干管的坡度应朝向水泵方向，以确保流水畅通。在冬季施工时，应采取措施对主干管进行保温，以防止冻结。应在基坑周围的上部挖掘排水沟，以防止雨水流入基坑。井点的位置应离坑边22.5m,以避免井点设置对坑边土坡的稳定性产生影响。抽出的水应按照施工方案中明确规定的方式排放，最好远离基坑，以防止渗水回流，影响降水效果。如果场地上的粘土层较厚，可能会影响降水效果，因为粘土的透水性较差。在这种情况下，可以采用套管和水枪在井点轴线范围之外进行钻孔，使用与井点管相同的方法，在井内填充粗砂，形成二至三排砂桩，以确保地层中上下水的通畅。在抽水过程中，下部的抽水作用和上层水由于重力和抽水产生的负压会促使上层水迅速下降，从而将水抽出。
