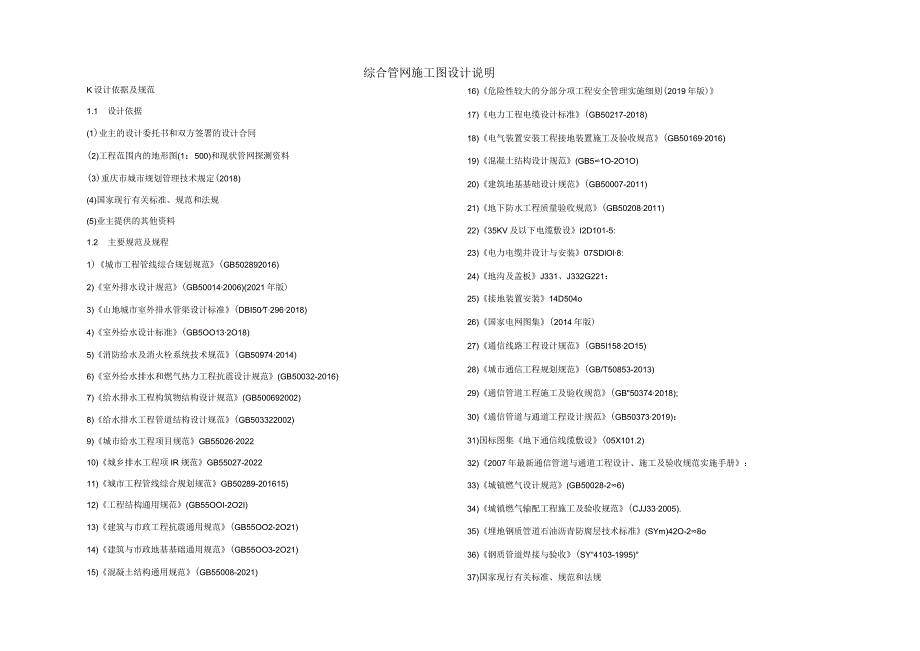

1、综合管网施工图设计说明K设计依据及规范1.1 设计依据(1)业主的设计委托书和双方签署的设计合同(2)工程范围内的地形图(1：500)和现状管网探测资料(3)重庆市城市规划管理技术规定(2018)(4)国家现行有关标准、规范和法规(5)业主提供的其他资料1.2 主要规范及规程1)城市工程管线综合规划规范(GB502892016)2)室外排水设计规范(GB500142006)(2021年版)3)山地城市室外排水管渠设计标准(DBI50T2962018)4)室外给水设计标准(GB5OO132O18)5)消防给水及消火栓系统技术规范(GB509742014)6)室外给水排水和燃气热力工程抗震设计规范
2、(GB50032-2016)7)给水排水工程构筑物结构设计规范(GB500692002)8)给水排水工程管道结构设计规范(GB503322002)9)城市给水工程项目规范GB55026202210)城乡排水工程项IR规范GB55027-202211)城市工程管线综合规划规范GB50289-201615)12)工程结构通用规范(GB55OOI-2O2I)13)建筑与市政工程抗震通用规范(GB55OO2-2O21)14)建筑与市政地基基础通用规范(GB55OO3-2O21)15)混凝土结构通用规范(GB55008-2021)16)危险性较大的分部分项工程安全管理实施细则(2019年版)17)电力工
3、程电缆设计标准(GB50217-2018)18)电气装置安装工程接地装置施工及验收规范(GB501692016)19)混凝土结构设计规范(GB51O-2O1O)20)建筑地基基础设计规范(GB50007-2011)21)地下防水工程质量验收规范(GB502082011)22)35KV及以下电缆敷设I2D101-5:23)电力电缆井设计与安装07SDlOl8:24)地沟及盖板J331、J332G221：25)接地装置安装14D504o26)国家电网图集(2014年版)27)通信线路工程设计规范(GB5I1582O15)28)城市通信工程规划规范(GB/T50853-2013)29)通信管道工程施
4、工及验收规范(GB503742018);30)通信管道与通道工程设计规范(GB503732019)：31)国标图集地下通信线缆敷设(05X101.2)32)2007年最新通信管道与通道工程设计、施工及验收规范实施手册：33)城镇燃气设计规范(GB50028-26)34)城镇燃气输配工程施工及验收规范(CJJ332005).35)埋地钢质管道石油沥青防腐层技术标准(SYm)42O-28o36)钢质管道焊接与验收(SY“4103-1995)37)国家现行有关标准、规范和法规13初设阶段审查意见及执行情况（4）综合管网设计注意技术性与经济性相结合。（5）综合管网的平面、高程布置充分考虑各种城市管线的
5、敷设走廊，在考虑经济性的同时预留足够的空间，确保各种管线均具备可实施性。5.2电力拌管（土建部分）设计本次设计仅为电力（土建部分）的施工图设计，电力排管还建规模，施工前需与产权部门沟通，最终实施以产权部门意见为准.5.2.1 现状电力概况在海尔路西侧有三根电力管线，规模分别为K2、K3和K6,在海尔路东侧有三根电力管线，规模分别为Kl、K6和KI2。在鲁溉路北侧有一根1孔电力和一条断面尺寸为BXH=I.4mxl.Im的电力电缆沟。工程范围内有一根斜穿鲁溉路的电力隧道，规模为BXH=I.5mx2.7m.5.2.2 废除、还建及新建管线由于人行天桥的修建，桥墩及其直梯的施工会对现状电力造成影响，主
6、要影响的布瞥溉路北侧有一根1孔电力和一条断面尺寸为BXH=I.4mxl.Im的电力电缆沟，为保证现状电力管线畅通，考虑对其破坏的电力管线进行废除还建，还建1孔电力管线和一根18孔电力排管，电力管线两端分别与现状电力相接顺。18孔电力排管为忻定规模，施工前需与产权部门协商沟通后在进行施工。5.2.3 电力排管1）电力排管采用PVC-C电力护套管材，电力排管规格为6167X8.0,采用弹性密封橡胶圈承插式连接，排管材质应符合埋地式高压电力电缆用氯化聚藏乙烯（PVGC）套管（QBT2479-25）的规定，使用产品配套管枕固定。电缆排管在施工时沟底应平整。电力排管最小覆土不得小于0.7m,排管全线采用
7、C20混凝土包封。2）电力排管应设置纵向排水坡度，坡度不宜小于0.2%。3）电力排管沟底垫层内通长埋设根-50x5镀锌扁钢，并在工作井处与井内扁钢以焊接形式相连，焊接长度不低于扁钢宽度的两倍。（12）本工程施工应严格遵循现行有关施工验收规范和技术规程办理。（13）工程正式开工前，建设或施工单位应组织一次图纸技术交底。希望施工单位全面系统地熟悉图纸，如发现设计中的问题（包括各专业之间的错、漏、碰、缺），请及时通知我院会同解决。对施工问题的处理，应以书面签署盖章为准。 14）在所有的钢筋混凝土构件上的预留孔洞，预埋套管及预埋件，在混凝土浇筑前必须由水专业的施工人员配合工作，并签署后方可浇筑，以免错
8、漏和移位。严禁事后打孔凿洞。（15）本说明及设计图未特别予以说明的内容，均应遵照相关施工规范及各种专业、行业技术规范、标准进行。 16）施工中发现问题，或设计资料之间、设计与现场情况之间有不符之处，应及时通知设计单位，以会同建设单位、监理单位及质监等部门共同研究处理，以确保工程质量。施工单位不得擅自进行处理。 17）本工程排水管道及涵洞放线均按检查井坐标表严格放线，如有现场需要调整检查井位置的情况，及时与设计协商解决。 18）本工程排水上下游管线必须接顺。设计要求在施工放线时首先复核上下游现状管渠、接纳水体等的位置、标高、断面尺寸等，若与设计有不符之处，必须立即通知设计单位研究处理。5.0综合
9、管网部分5.1 设计原则（1）城市综合管网施工图设计应符合城市总体规划和片区控制性详细规划的基本要求并以方案设计或初步设计为依据。（2）综合管网设计应满足地区经济和社会长远发展的需要。综合管道均按远期设计，并能适应片区建设需要。（3）新建管网充分考虑区域管线现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。每个工作井处均考虑设置接地系统。沿工作井内壁预埋有一圈-50X5的镀锌扁钢作为接地体，其在工作井预留排管洞口处与电力排管的接地扁钢以焊接形式相连接，焊接长度不得小于工作井扁钢宽度的2倍。工作井内预埋的镀锌扁钢应在接地处向下伸入底
10、板20Omm后伸出井外连接接地极。接地极采用一根2.5m长的L50X5的热镀锌角钢，接地电阻应小于10。5.2.5排管施工1）排管放线本工程电力排管放线均按工作井坐标表严格放线，工作井坐标点为主线管道轴线投影与工作井横轴线交点。2）沟槽开挖管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:01.5控制（详见电力排管断面大样图），如果现场条件不允许，必须采取加支撑等措施。对于填方地段，须在填方进行至排管顶标高Lom之上后方可开挖管道沟槽，填方应按道路路基要求进行。3）地基处理管线地基承载力在人行道上的结构按不小于IOoKPa,在人行道上的结构按不小于150KPa设
11、计。沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，压实度不小于90%,当工作井位于车行道下时，应在检查井四周采用砂石回填，回填宽度不宜小于40cm。对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。换填材料可采用粗砂加碎石，具体的换填深度根据不同的地质情况确定。4）沟槽回填管线沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填，压实度不小于90%。回填材料采用沟槽开挖的土石方就近回填，但回填料的粒径不得大于0.1m：在道路范围内，压实度应达到道路路基压实度要求。4)在电力排管上方的地面铺装层内安装电力管线标识，标识表面应与地面铺装层相平。
12、电力管线标识颜色应醒目，做法详见大样。5.2.4工作并(1)工作并设置原则：直线段每隔60m左右设置一座小型工作井，每隔95m左右设置大型工作井，排管分支处设匿一:通工作井或四通工作井。所有工作井均设置集水坑，并用DN75的UPVC管接入附近雨水检查井，接入雨水井的端头设止回阀，防止倒灌。(2)设计基本数据：工作井衬砌：采用钢筋碎衬砌。工程结构安全等级：二级结构设计使用年限：50年工作井防水等级：三级(3)主要结构材料及构造要求：砌体：C30混凝土现浇；碎强度等级：钢筋碎衬砌为C30：碎构件内均应外掺防水抗渗剂，抗渗等级P8,掺入量应以不影响碎强度等级为前提，由实验确定：采用的钢筋应符合GBI
13、499.I-2008和GB1499.22007/XG1-2009国家标准的相关规定，直径N12mm者采用HRB400热轧带肋钢筋：直径V12mm者采用HPB300热轧光圆钢筋。HPB300级钢采用E4303型焊条，HRB400级钢采用E5OO3焊条。当直径2中16的钢筋连接应采用等强剥肋滚轧直螺纹连接，应符合钢筋机械连接技术规范(JGTlO7-2003)的要求，接头等级I级。所有外露铁件必须在除锈后涂防腐漆、面漆两道，并应经常注意维护。(4)工作井接地路西侧有三根通信管线，规模分别为K6、K9和K2U在鲁溉路道路北侧有一根1孔和2孔的通信管线，南侧有一根3孔和】孔的通信管线。5.3.2 废除、
14、还建及新建管线由于人行天桥的修建，桥墩及其直梯的施工会对现状通信造成影响，主要影响的有海尔路西侧2孔通信，为保证现状通信管线畅通，考虑对其影响管线进行废除还建，还建2孔通信管线，通信管线两端分别与现状通信相接顺。5.3.3 通信管孔建设说明1）通信管道设计依据通信管孔数根据远期规划进行设计，具体通信规模需要当地通信公司、建设单位、各产权单位等共同确定。2）通信管道敷设安装要求通信管道埋设深度：（1）通信管道走廊在人行道或车行道下覆土（管顶至路面）不小于0.7米。（2）进入人孔的管道底部距人孔底板面及管道顶部距人孔内上覆顶面（即人孔内上覆面）的净距不得小于0.3m。铺设塑料管的一般规定及要求：（
