《钢结构防火涂料.docx》由会员分享，可在线阅读，更多相关《钢结构防火涂料.docx（4页珍藏版）》请在第壹文秘上搜索。

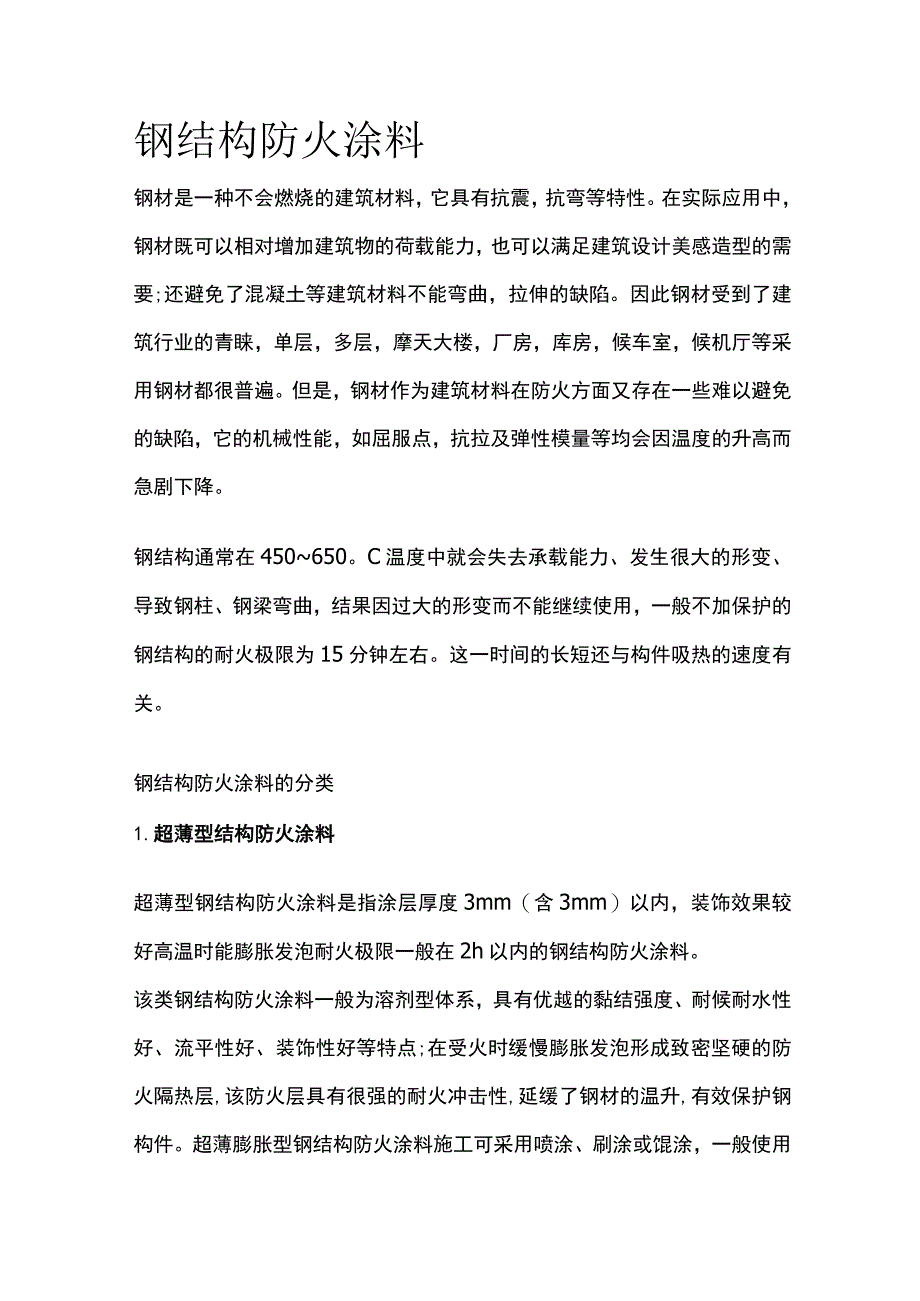

1、钢结构防火涂料钢材是一种不会燃烧的建筑材料，它具有抗震，抗弯等特性。在实际应用中，钢材既可以相对增加建筑物的荷载能力，也可以满足建筑设计美感造型的需要;还避免了混凝土等建筑材料不能弯曲，拉伸的缺陷。因此钢材受到了建筑行业的青睐，单层，多层，摩天大楼，厂房，库房，候车室，候机厅等采用钢材都很普遍。但是，钢材作为建筑材料在防火方面又存在一些难以避免的缺陷，它的机械性能，如屈服点，抗拉及弹性模量等均会因温度的升高而急剧下降。钢结构通常在450650。C温度中就会失去承载能力、发生很大的形变、导致钢柱、钢梁弯曲，结果因过大的形变而不能继续使用，一般不加保护的钢结构的耐火极限为15分钟左右。这一时间的长

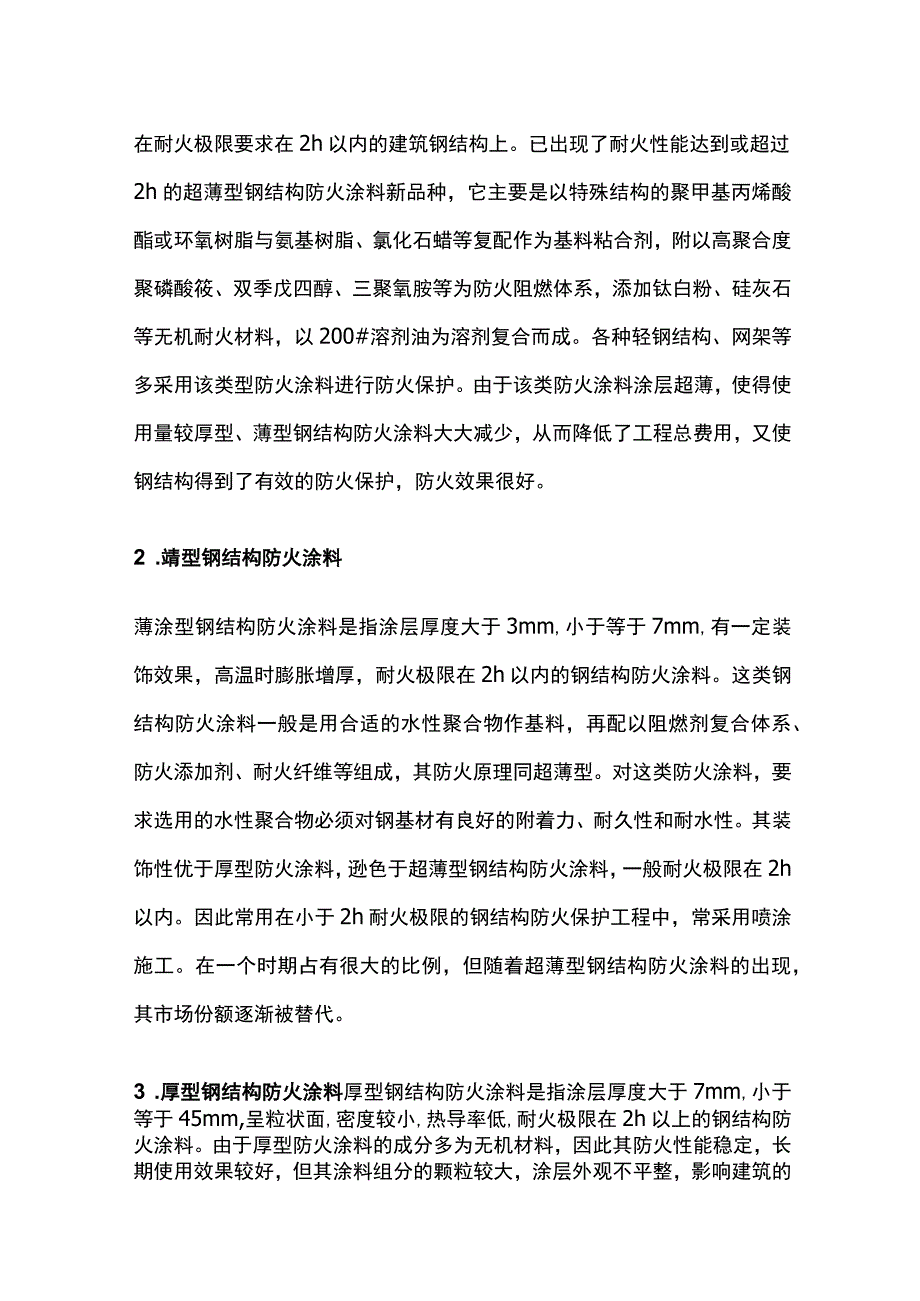

2、短还与构件吸热的速度有关。钢结构防火涂料的分类1.超薄型结构防火涂料超薄型钢结构防火涂料是指涂层厚度3mm（含3mm）以内，装饰效果较好高温时能膨胀发泡耐火极限一般在2h以内的钢结构防火涂料。该类钢结构防火涂料一般为溶剂型体系，具有优越的黏结强度、耐候耐水性好、流平性好、装饰性好等特点;在受火时缓慢膨胀发泡形成致密坚硬的防火隔热层,该防火层具有很强的耐火冲击性,延缓了钢材的温升,有效保护钢构件。超薄膨胀型钢结构防火涂料施工可采用喷涂、刷涂或馄涂，一般使用在耐火极限要求在2h以内的建筑钢结构上。已出现了耐火性能达到或超过2h的超薄型钢结构防火涂料新品种，它主要是以特殊结构的聚甲基丙烯酸酯或环氧树
3、脂与氨基树脂、氯化石蜡等复配作为基料粘合剂，附以高聚合度聚磷酸筱、双季戊四醇、三聚氧胺等为防火阻燃体系，添加钛白粉、硅灰石等无机耐火材料，以200#溶剂油为溶剂复合而成。各种轻钢结构、网架等多采用该类型防火涂料进行防火保护。由于该类防火涂料涂层超薄，使得使用量较厚型、薄型钢结构防火涂料大大减少，从而降低了工程总费用，又使钢结构得到了有效的防火保护，防火效果很好。2 .靖型钢结构防火涂料薄涂型钢结构防火涂料是指涂层厚度大于3mm,小于等于7mm,有一定装饰效果，高温时膨胀增厚，耐火极限在2h以内的钢结构防火涂料。这类钢结构防火涂料一般是用合适的水性聚合物作基料，再配以阻燃剂复合体系、防火添加剂、

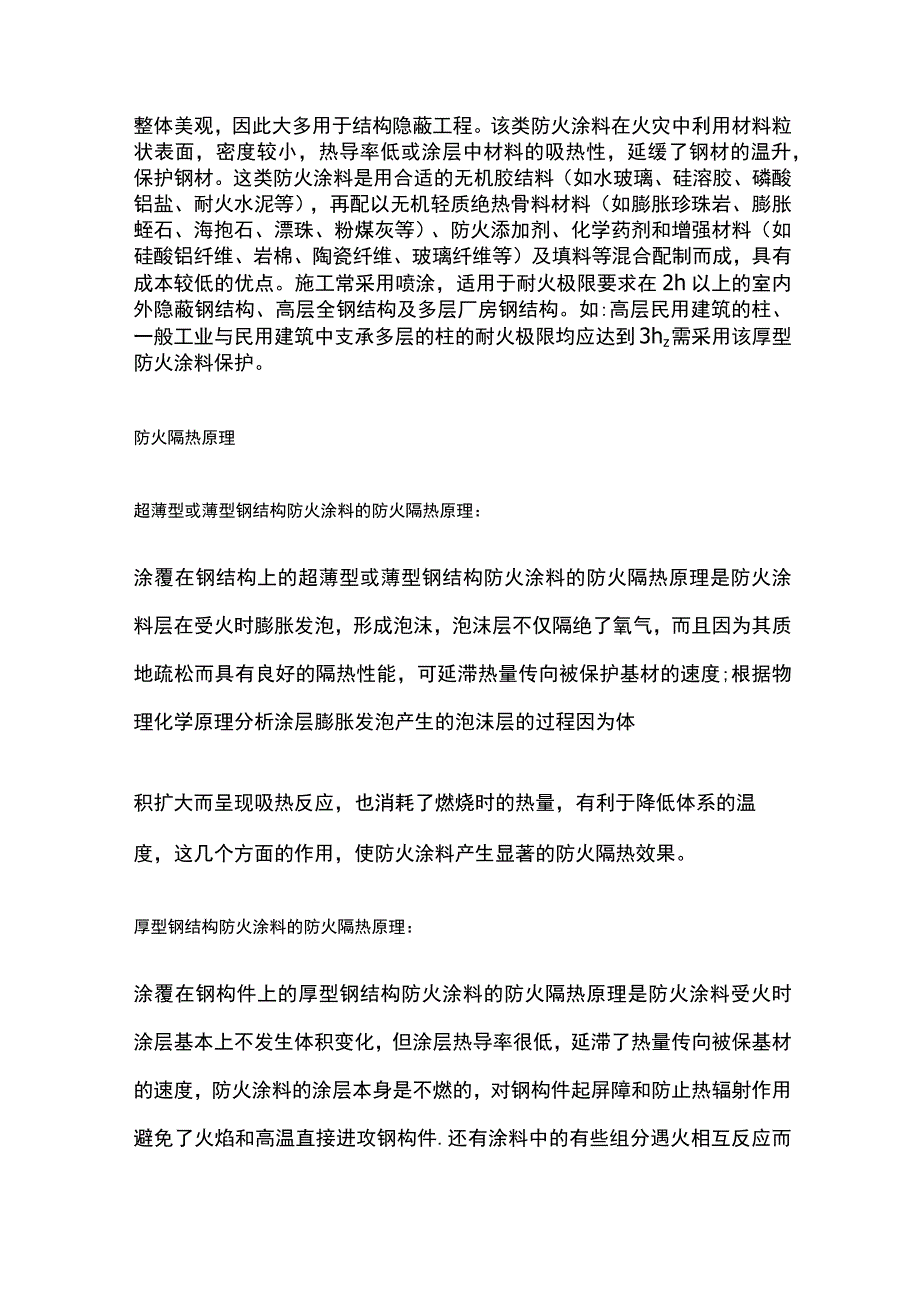

4、耐火纤维等组成，其防火原理同超薄型。对这类防火涂料，要求选用的水性聚合物必须对钢基材有良好的附着力、耐久性和耐水性。其装饰性优于厚型防火涂料，逊色于超薄型钢结构防火涂料，一般耐火极限在2h以内。因此常用在小于2h耐火极限的钢结构防火保护工程中，常采用喷涂施工。在一个时期占有很大的比例，但随着超薄型钢结构防火涂料的出现，其市场份额逐渐被替代。3 .厚型钢结构防火涂料厚型钢结构防火涂料是指涂层厚度大于7mm,小于等于45mm,呈粒状面,密度较小,热导率低,耐火极限在2h以上的钢结构防火涂料。由于厚型防火涂料的成分多为无机材料，因此其防火性能稳定，长期使用效果较好，但其涂料组分的颗粒较大，涂层外观不
5、平整，影响建筑的整体美观，因此大多用于结构隐蔽工程。该类防火涂料在火灾中利用材料粒状表面，密度较小，热导率低或涂层中材料的吸热性，延缓了钢材的温升，保护钢材。这类防火涂料是用合适的无机胶结料（如水玻璃、硅溶胶、磷酸铝盐、耐火水泥等），再配以无机轻质绝热骨料材料（如膨胀珍珠岩、膨胀蛭石、海抱石、漂珠、粉煤灰等）、防火添加剂、化学药剂和增强材料（如硅酸铝纤维、岩棉、陶瓷纤维、玻璃纤维等）及填料等混合配制而成，具有成本较低的优点。施工常采用喷涂，适用于耐火极限要求在2h以上的室内外隐蔽钢结构、高层全钢结构及多层厂房钢结构。如:高层民用建筑的柱、一般工业与民用建筑中支承多层的柱的耐火极限均应达到3hz
6、需采用该厚型防火涂料保护。防火隔热原理超薄型或薄型钢结构防火涂料的防火隔热原理：涂覆在钢结构上的超薄型或薄型钢结构防火涂料的防火隔热原理是防火涂料层在受火时膨胀发泡，形成泡沫，泡沫层不仅隔绝了氧气，而且因为其质地疏松而具有良好的隔热性能，可延滞热量传向被保护基材的速度;根据物理化学原理分析涂层膨胀发泡产生的泡沫层的过程因为体积扩大而呈现吸热反应，也消耗了燃烧时的热量，有利于降低体系的温度，这几个方面的作用，使防火涂料产生显著的防火隔热效果。厚型钢结构防火涂料的防火隔热原理：涂覆在钢构件上的厚型钢结构防火涂料的防火隔热原理是防火涂料受火时涂层基本上不发生体积变化，但涂层热导率很低，延滞了热量传向被保基材的速度，防火涂料的涂层本身是不燃的，对钢构件起屏障和防止热辐射作用避免了火焰和高温直接进攻钢构件.还有涂料中的有些组分遇火相互反应而生成不燃气体的过程是吸热反应，也消耗了大量的热,有利于降低体系温度,故防火效果显著，对钢材起到高效的防火隔热保护另外该类钢结构防火涂料受火时涂层不发生体积变化形成釉状保护层，它能起隔绝氧气的作用，使氧气不能被保护的易燃基材接触，从而避免或降低燃烧反应.但这类涂料所生成釉状保护层导热率往往较大,隔热效果差.为了取得一定的防火隔热效果厚涂型防火涂料一般涂层较厚才能达到一定的防火隔热性能要求。
