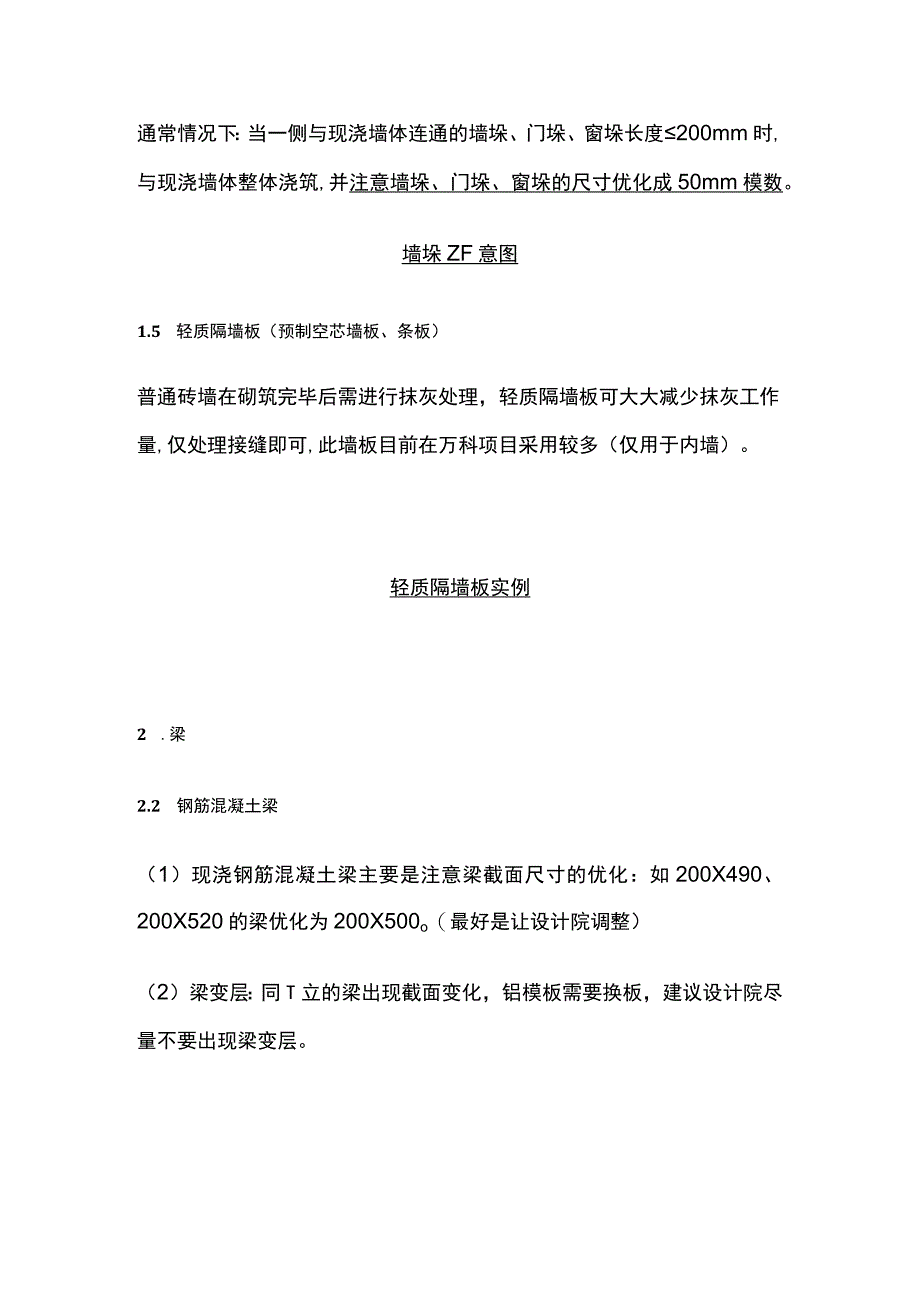

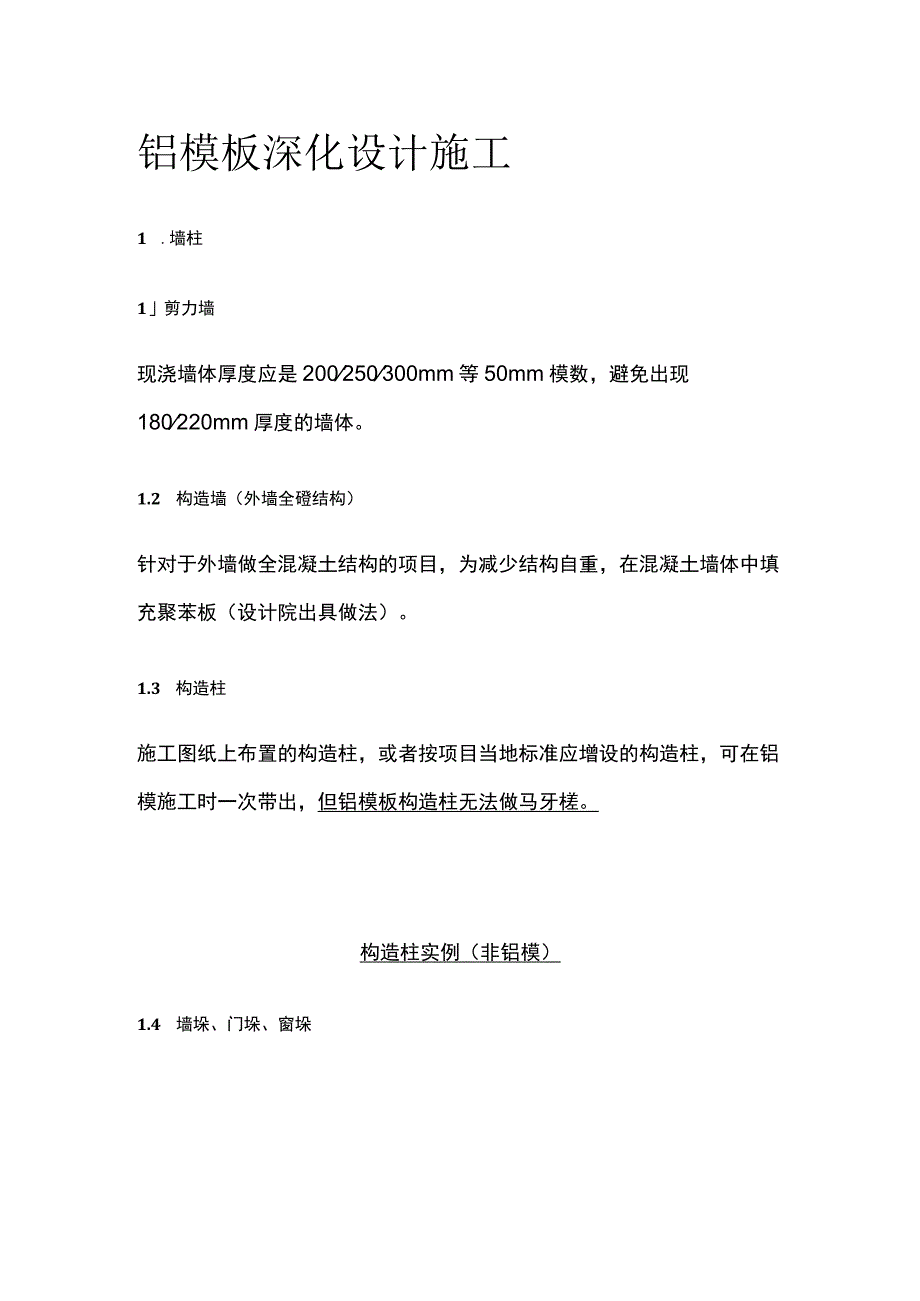

1、铝模板深化设计施工1 .墙柱1剪力墙现浇墙体厚度应是200250300mm等50mm模数，避免出现180220mm厚度的墙体。1.2 构造墙（外墙全磴结构）针对于外墙做全混凝土结构的项目，为减少结构自重，在混凝土墙体中填充聚苯板（设计院出具做法）。1.3 构造柱施工图纸上布置的构造柱，或者按项目当地标准应增设的构造柱，可在铝模施工时一次带出，但铝模板构造柱无法做马牙槎。构造柱实例（非铝模）1.4 墙垛、门垛、窗垛通常情况下：当一侧与现浇墙体连通的墙垛、门垛、窗垛长度200mm时,与现浇墙体整体浇筑,并注意墙垛、门垛、窗垛的尺寸优化成50mm模数。墙垛ZF意图1.5 轻质隔墙板（预制空芯墙板、条

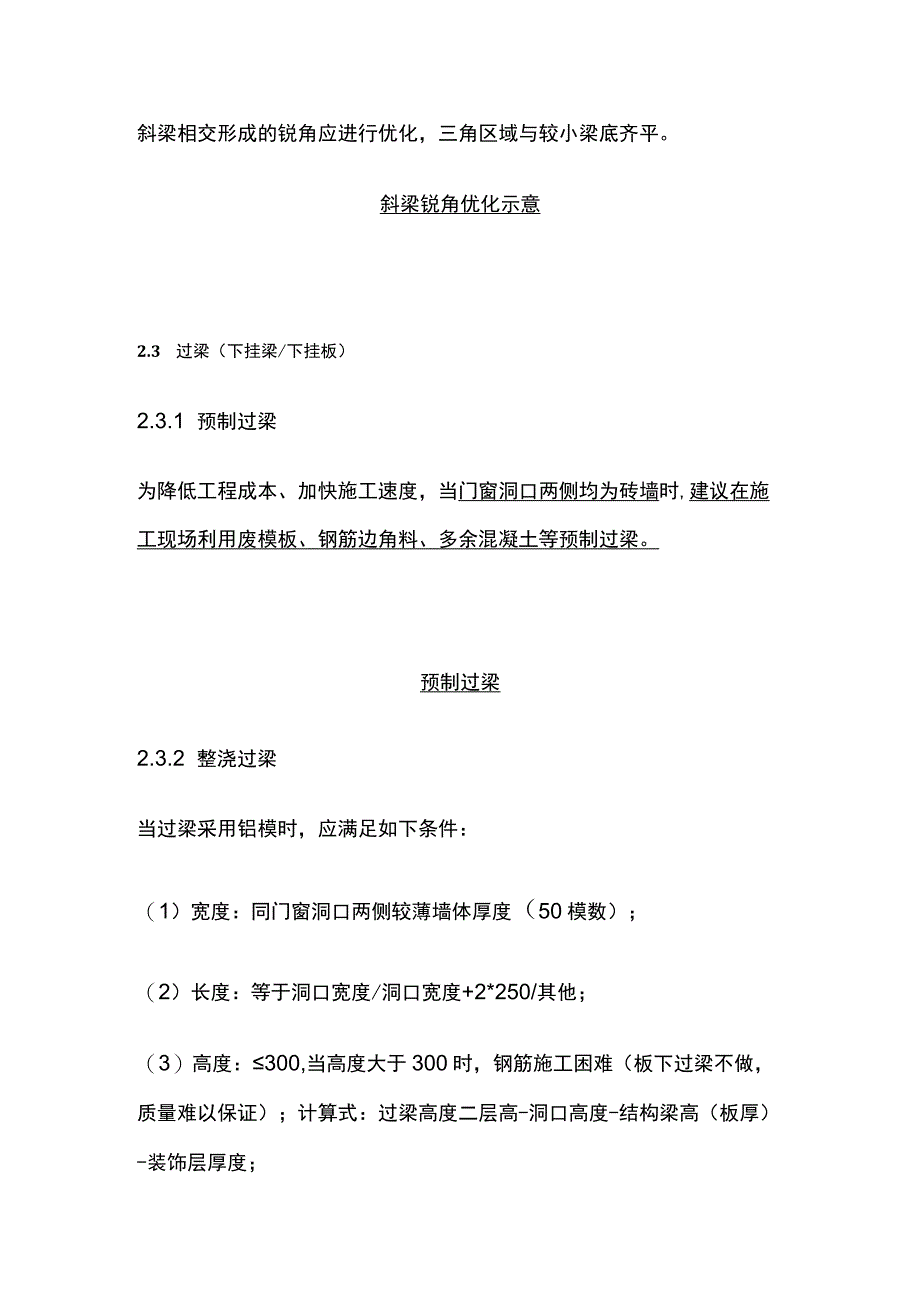

2、板）普通砖墙在砌筑完毕后需进行抹灰处理，轻质隔墙板可大大减少抹灰工作量,仅处理接缝即可,此墙板目前在万科项目采用较多（仅用于内墙）。轻质隔墙板实例2 .梁2.2 钢筋混凝土梁（1）现浇钢筋混凝土梁主要是注意梁截面尺寸的优化：如200X490、200X520的梁优化为200X500o（最好是让设计院调整）（2）梁变层：同T立的梁出现截面变化，铝模板需要换板，建议设计院尽量不要出现梁变层。斜梁相交形成的锐角应进行优化，三角区域与较小梁底齐平。斜梁锐角优化示意2.3 过梁（下挂梁/下挂板）2.3.1 预制过梁为降低工程成本、加快施工速度，当门窗洞口两侧均为砖墙时,建议在施工现场利用废模板、钢筋边角料
3、、多余混凝土等预制过梁。预制过梁2.3.2 整浇过梁当过梁采用铝模时，应满足如下条件：（1）宽度：同门窗洞口两侧较薄墙体厚度（50模数）；（2）长度：等于洞口宽度/洞口宽度+2*250/其他；（3）高度：300,当高度大于300时，钢筋施工困难（板下过梁不做，质量难以保证）；计算式：过梁高度二层高-洞口高度-结构梁高（板厚）-装饰层厚度；（4）过梁不得产生多余部分，端部距离现浇墙梁400时拉通设置。（5）如遇到跃层（奇偶数层过梁变化），奇数层门洞过梁应体现在偶数层梁板上。整浇过梁实例2.4 缺口梁2.4.1 沉降式缺口梁梁顶标高与降板处标高齐平（通常整跨梁降标高），梁采用矩形封闭箍筋，钢筋绑扎
4、简单。沉降式缺口梁2.4.2 缺口式缺口梁矩形梁在沉降区域挖出一个缺口（通常不是整跨梁，缺口仅存在于沉降区域）,梁采用开口箍筋，钢筋绑才戚为复杂。缺口式缺口梁阳台板面存在沉降时，尽量使阳台梁顶与阳台板面齐平，消除阳角，方便现场施工。2.6双连梁双连梁之间间隙500时，可单独支模；如间隙500,则需把间隙浇筑混凝土或者填充其他材料处理。3 .板3.1 后浇板设备井管井(强电、弱电、水井、煤气等)楼面板设计说明要求进行后浇，铝模设计时是否采用预埋套管进行一次性浇筑施工。如设备管井二次浇筑，则管井内模板二次支设总包自理。32折板(1)折板示意图中HLH2、H3不一定相等，H3尽量做成与砖墙同厚(16
5、GlOI对折板厚度有新规定)。折板示意图(2)折板位置是否需要根据建筑图调整，与总包确认。3.3 变截面板(1)板底标高一致，板面高差；(2)板面标高一致，板底高差；(3)板底标高一致，板面呈斜面，常见于阳台、走廊，此类型板面斜坡总包自理。4 .反坎(1)卫生间、厨房、水井、电井等功能用房四周隔墙设置反坎，遇门洞处断开(设备管井门洞一般有混凝土门槛，反坎、门槛高度优化成一致)；(2)反坎与楼板同时浇筑，铝模安装困难，易偏位，成型质量差(如与楼板同时浇注，则反坎距墙端15Omm范围内需断开，断开部分总包后期处理)；反坎二次隔层浇筑，应确认是否做铝模设计；(3)反坎高度：从楼层结构标高(统一标准)
6、上返200mm(如超过200mm.会与铝模第一道墙体背楞冲突)；(4)反梁：上返高度300mm可与楼板同时浇筑，300mm与上一层剪力墙同时浇筑；(5)大沉降位内部反坎不做铝模设计。反坎5 .滴水线(滴水槽)(1)外挑窗台、窗楣(窗顶)、阳台、悬挑空调板等临空部位，为了防止雨水冲刷污染墙面，在上述构件的边缘处设置滴水线(滴水槽)。(2)外墙做外保温时,铝模板仅在阳台、空调板做滴水线。成品塑料鹰嘴滴水线、鹰嘴做法(3)滴水线为宽20mm,高15mm,半圆形铝型材；滴水线距结构外边沿25mm;滴水线型材阳台节点滴水线(4)滴水线端部通常距边20mm采取截断方式处理。截断截断实例6 .抹灰压槽（1）
7、当混凝土现浇结构平整度、垂直度、观感符合质量要求时，无需在混凝土结构表面大面积抹灰即可进行涂饰作业，减少施工现场湿作业,提升施工速度，节约工程成本,通常称之为免抹灰。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时（玻纤耐碱网格布/钢丝网），加强网与各基体的搭接宽度不应小于Ioomm（引自建筑装饰装修工程质量验收规范GB50210-2001）。加强网应压平绷紧，固定牢靠。（2）外墙夕M则做保温层，则不做外墙外侧抹灰压槽；设备管井、电梯井、空调机位内侧等隐蔽部位不做抹灰压槽；（3）抹灰压槽尺寸：100*10mm（宽*深）压板条，用于一般砖墙、加气块50*6mm或50*4mm
8、（宽*深）铝板，用于轻质隔墙板（条形板）抹灰压槽效果图（4）墙梁压槽砖墙条形板(5)过梁压槽过梁长度二门洞宽度过梁长度二门洞宽度+2*250(6)折板压槽当折板沉降高度大于压槽宽度时，可在折板一侧设置抹灰压槽。折板压槽7.洞口7.11(1)传料口用于模板的传输，一般每户设置一个，避开沉降等有水区域；(2)传料口封堵：预留孔洞处楼板面正常排板，后按孔洞尺寸做模型盒子，置于预留孔洞处。传料口尺寸为17OmmX750mm。传料口周围的钢筋往上折弯，待浇完混凝土把传料箱取下后，把钢筋折平，再浇筑混凝土。传料口1.2 放线孔(1)放线孔用于楼层主轴线的测放；(2)放线孔尺寸一般为150*15Omm、20
9、0*200mm,放线孔边缘距墙、梁300mm并符合50模数。1.3 泵送孔/布料机孔(1)泵送孔/布料机孔：用于泵管、布料机身通过楼板进行混凝土浇筑的孔洞；(2)泵送孔尺寸一般为250*25Omm、300*300mm,布料机孔尺寸一般为lm*lm,泵送孔/布料机孔边缘距墙、梁300mm并符合50模数。布料机泵送孔布料机布料机孔1.4 水电、消防预留孔洞(1)强电、弱电、燃气、排气、通风、空调等套管、孔洞的预留、预埋不做铝模设计，总包自理并明确是否与铝模冲突；(2)消防栓分为明装、半暗装、暗装，凡是位于现浇墙体上的半暗装、暗装消防栓需标明位置，并注意是否需要适当扩大尺寸。水电预埋止水套管8 .外
10、墙围护8.1 悬挑脚手架锚栓式悬挑脚手架需在墙模板上开孔(锚栓可做成可拆卸式),螺栓式悬挑脚手架不需要在墙模板上开孔。锚栓式悬挑脚手架剖面工字钢封堵锚栓式悬挑脚手架实例螺栓式悬挑脚手架剖面螺栓式悬挑脚手架实例8.2 爬架如采用爬架，铝模无需在墙板上开孔。爬架9 .电梯9.1 楼内电梯(1)电梯圈梁的设置电梯导轨支架可采用预埋件或者膨胀螺栓固定于混凝土墙或圈梁上，圈梁尺寸一般为200*300mm,通常情况下电梯四周均需设置圈梁。电梯井壁为非全混凝土结构时,应确定电梯圈梁是否需要做铝模设计,如需要，请提供圈梁尺寸及定位。(2)电梯按钮盒不做铝模设计。9.2 施工电梯施工电梯的位置宜设置在阳台、窗户
11、等位置，方便人货通行，减少材料二次搬运，且便于施工电梯拆卸。铝模板施工中，如遇到外墙为全混凝土结构，则施工电梯正对位置的现浇构造墙不做铝模设计，后期砖砌施To施工电梯实例10 .蝴(1)注意梯梁与上、下梯段所形成的交角关系,楼梯梯段与梯梁形成的尖角应优化做平；楼梯尖角取消做平(2)楼梯施工缝的设置a、楼梯设置反三跑楼梯反三跑反三跑实例反三跑错位反三跑断裂b、楼梯不设置反三跑楼梯不做反三跑楼梯二次施工C、施工缝设置在楼层休息平台楼层休息平台梁板（图示阴影区域）与上一层楼梯梯段同时浇筑。（3）楼梯踏步盖板（踏面）应明确是否需要设置。11.后浇带、变形鲤11.1 后浇带从施工角度考虑，建议将后浇带优化为膨胀加强带,与两侧混凝土结构同时浇筑，加强带混凝土强度提高一个等级，并添加膨胀剂等外加剂。后浇带实例11.2 变形缝根据变形缝宽度，铝模设计采用大模施工，并注意对称设计。(1)飘窗窗顶盖板是否做铝模设计，应明确；(2)飘窗上下飘板分开错层设计;飘窗浇筑顺序飘窗模板搭设图(3)飘窗空腔内如形成狭小空间，铝模无法安拆，空腔内墙体不做铝模设计。飘窗平面飘窗节点大样优化前优化后
