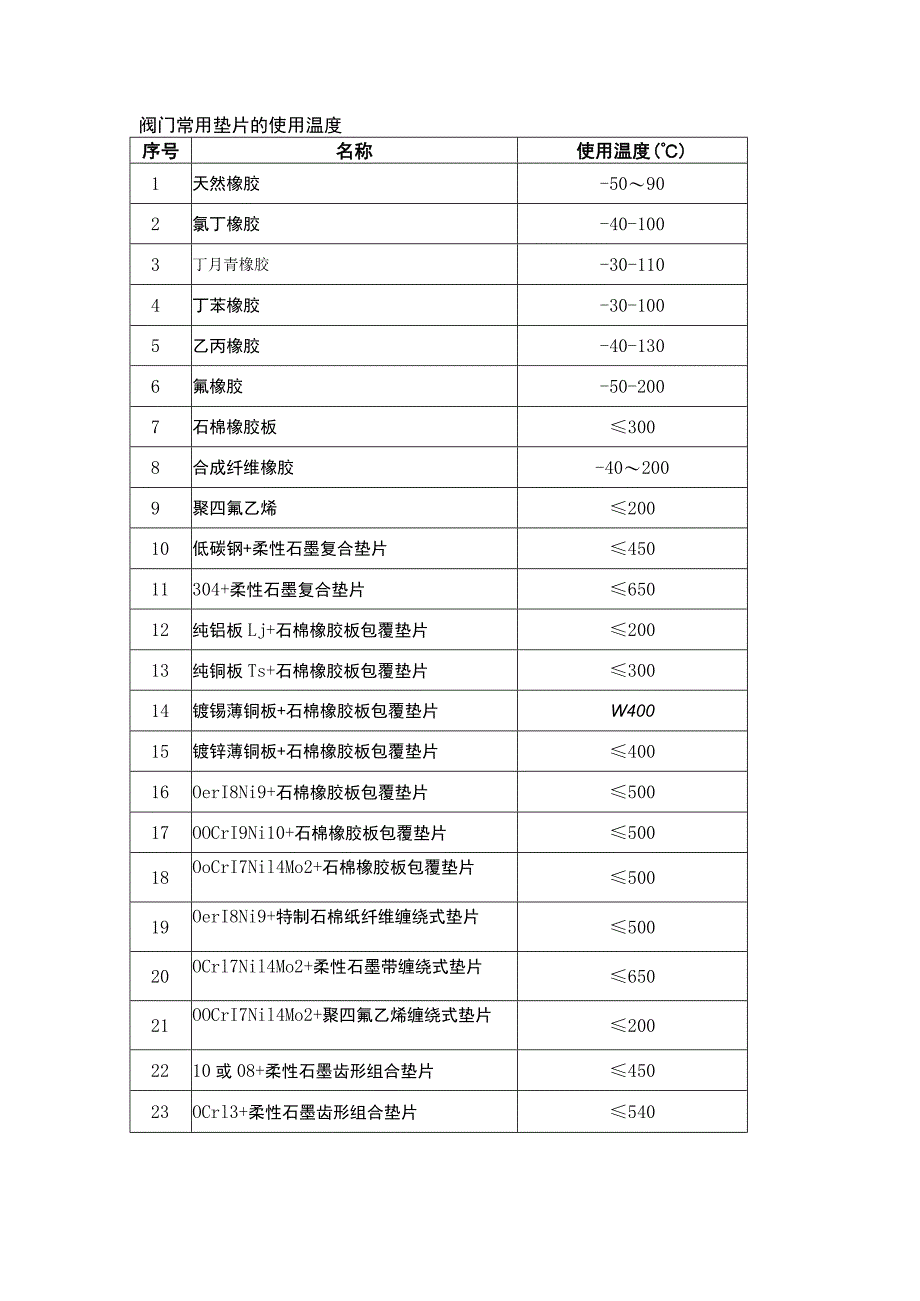

1、阀门常用垫片的使用温度序号名称使用温度()1天然橡胶-50902氯丁橡胶-40-1003丁月青橡胶-30-1104丁苯橡胶-30-1005乙丙橡胶-40-1306氟橡胶-50-2007石棉橡胶板3008合成纤维橡胶-402009聚四氟乙烯20010低碳钢+柔性石墨复合垫片45011304+柔性石墨复合垫片65012纯铝板Lj+石棉橡胶板包覆垫片20013纯铜板Ts+石棉橡胶板包覆垫片30014镀锡薄铜板+石棉橡胶板包覆垫片W40015镀锌薄铜板+石棉橡胶板包覆垫片40016OerI8Ni9+石棉橡胶板包覆垫片50017OOCrI9Ni10+石棉橡胶板包覆垫片50018OoCrI7Nil4Mo2

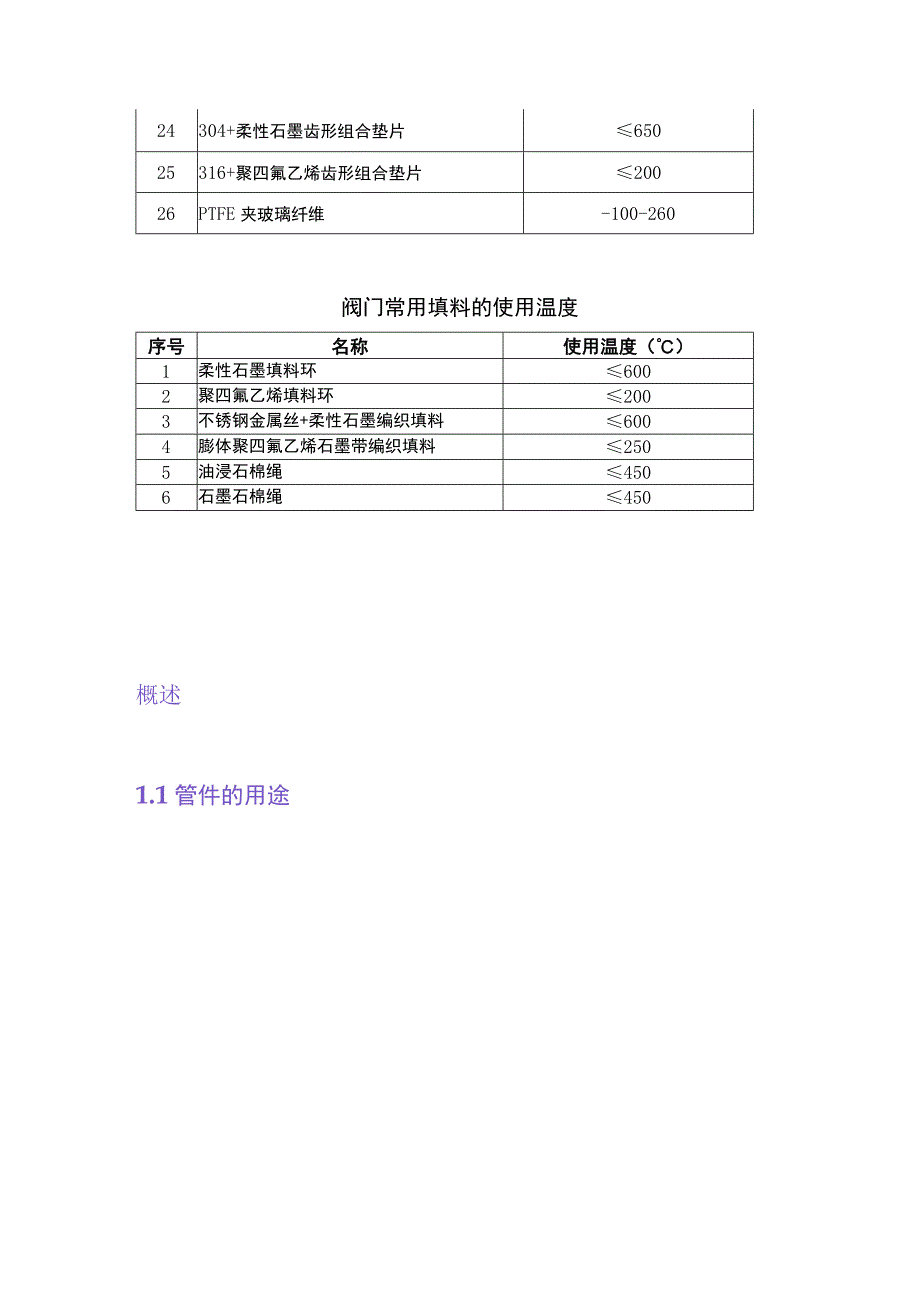

2、+石棉橡胶板包覆垫片50019OerI8Ni9+特制石棉纸纤维缠绕式垫片50020OCrl7Nil4Mo2+柔性石墨带缠绕式垫片65021OOCrI7Nil4Mo2+聚四氟乙烯缠绕式垫片2002210或08+柔性石墨齿形组合垫片45023OCrl3+柔性石墨齿形组合垫片54024304+柔性石墨齿形组合垫片65025316+聚四氟乙烯齿形组合垫片20026PTFE夹玻璃纤维-100-260阀门常用填料的使用温度序号名称使用温度（）1柔性石墨填料环6002聚四氟乙烯填料环2003不锈钢金属丝+柔性石墨编织填料6004膨体聚四氟乙烯石墨带编织填料2505油浸石棉绳4506石墨石棉绳450概述1.1

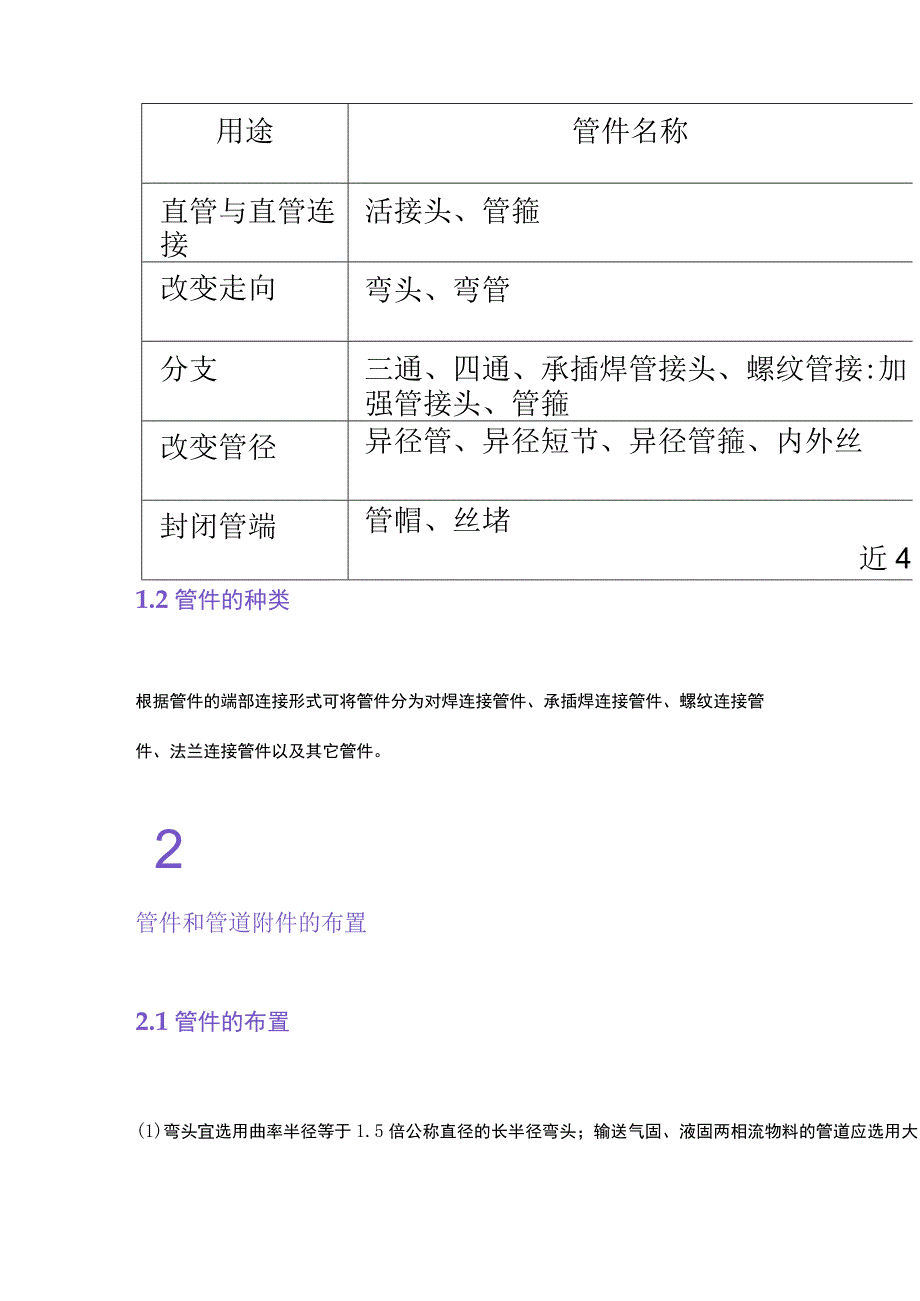

3、管件的用途用途管件名称直管与直管连接活接头、管箍改变走向弯头、弯管分支三通、四通、承插焊管接头、螺纹管接:加强管接头、管箍改变管径异径管、异径短节、异径管箍、内外丝封闭管端管帽、丝堵近41.2管件的种类根据管件的端部连接形式可将管件分为对焊连接管件、承插焊连接管件、螺纹连接管件、法兰连接管件以及其它管件。2管件和管道附件的布置2.1管件的布置(1)弯头宜选用曲率半径等于1.5倍公称直径的长半径弯头；输送气固、液固两相流物料的管道应选用大曲率半径弯管。(2)管廊上水平管道变径连接，如无特殊要求，应选用底平偏心异径管；垂直管上宜选用同心异径管。(3)对于水平吸入的离心泵，当入口管变径时，应在靠近泵
4、的入口处设置偏心异径管。当管道从下向上进泵时，应采用顶平安装，当管道从上向下进泵时，宜采用底平安装。(4)平焊法兰不应与无直管段的弯头直接连接。(5)阀门和其它静密封接头宜安装在管道支撑点的附近。(6)除工艺有特殊要求外，塔、反应器、立式容器等设备裙座内的管道上不得布置法兰和螺纹接头。(7)机泵润滑油系统的碳素钢管道、输送有固体沉积及结焦介质的管道等应分段设置法兰。机泵润滑油系统的碳素钢管道每段管道上的弯头不宜超过2个。(8)机泵润滑油系统的润滑油主管的末端，应用法兰盖封闭。(9)调节阀两侧管道上的异径管应紧靠调节阀。(10)采用异径法兰连接时，输送介质的流向宜自小口径流向大口径。2.2 阻火
5、器的布置(1)加热炉燃料气主管上的管道阻火器，应靠近加热炉，并便于检修，管道阻火器与燃烧器距离不宜大于12mo(2)储罐用阻火器应直接安装在储罐顶的管口上，通常与呼吸阀配套使用，也可单独使用。2.3 过滤器的布置(1)机泵入口均应安装过滤器。过滤器的安装位置应靠近被保护的设备。(2)过滤器的布置应符合下列要求：A、角式T型过滤器必须安装在管道90。拐弯的场合；B、直通式T型过滤器必须安装在管道的直管上，安装在立管上时，应考虑方便滤网的抽出；安装在水平管时，滤网抽出方向应向下；C、Y型过滤器安装在水平管道上时，滤网抽出方向应向下；(3)安装在立管上的泵入口过滤器，为降低泵入口阀门的高度，可采用异
6、径过滤器。(4) Y型过滤器安装在介质自下向上的垂直管道上时，应选用反流式。(5)压缩机入口管道上应装过滤器或可拆卸短节，以便开车前安装临时过滤器和清扫管道。2.4 补偿器的布置(1)由于设备布置或其他因素使管道系统的几何形状受到限制，补偿能力不能满足要求时，应在管道系统的适当位置安装补偿器。(2)补偿器的选用和布置规定如下：A、口形补偿器结构简单、运行可靠、投资少，应优先选用；B、口形补偿器与固定点的距离不宜小于两固定点间距的三分之一；U管道布置受限制时，在设计压力和输送介质允许情况下可选用金属波纹管形补偿器。(3)布置无约束金属波纹管补偿器应符合下列要求：A、两个固定支座间仅能布置一个补偿
7、器；B、固定支座必须具有足够的强度，以承受内压推力的作用；C、对管道必须进行严格地保护,尤其是靠近补偿器的部位应设置导向架，第一个导向支架与补偿器的距离应小于或等于4倍公称直径，第二个导向支架与第一个导向支架的距离座小于或等于14倍公称直径,以防止管道有弯曲和径向偏移造成补偿器的破坏。(4)布置带约束的金属波纹管补偿器应符合应力计算的要求。(5)套管式、球形补偿器因填料容易松驰、发生泄漏，对可燃介质管道和有毒介质管道严禁选用。(6)储罐前的管道当地震烈度等于或大于7度、有不均匀沉陷，且公称直径等于或大于15Omm时，应设置储罐抗震用金属软管。金属软管的直径不应小于储罐进出口的直径。金属软管应布置在靠近储罐壁的第一道阀门和第二道阀门之间。
