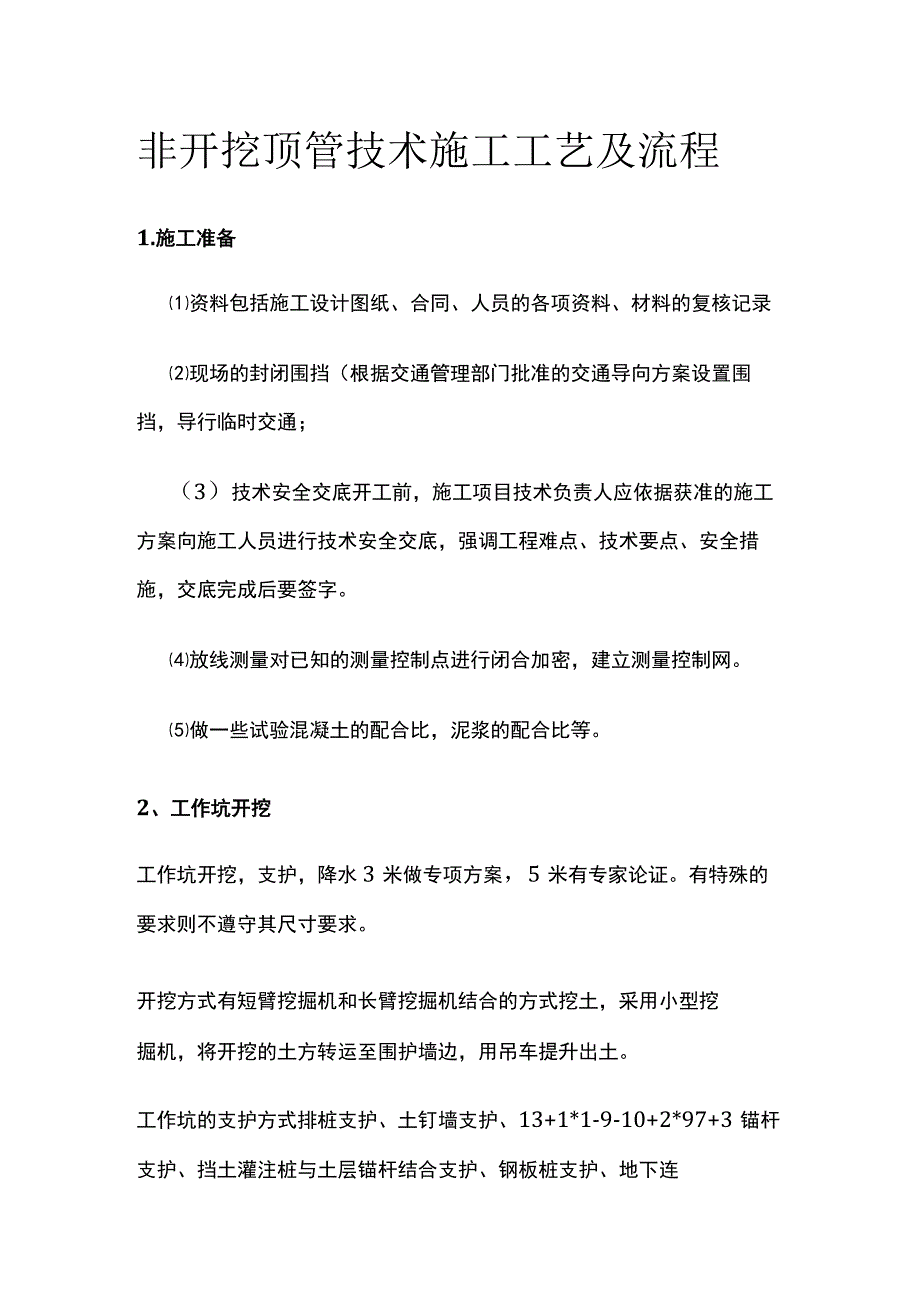

1、非开挖顶管技术施工工艺及流程1.施工准备资料包括施工设计图纸、合同、人员的各项资料、材料的复核记录现场的封闭围挡（根据交通管理部门批准的交通导向方案设置围挡，导行临时交通；（3）技术安全交底开工前，施工项目技术负责人应依据获准的施工方案向施工人员进行技术安全交底，强调工程难点、技术要点、安全措施，交底完成后要签字。放线测量对已知的测量控制点进行闭合加密，建立测量控制网。做一些试验混凝土的配合比，泥浆的配合比等。2、工作坑开挖工作坑开挖，支护，降水3米做专项方案，5米有专家论证。有特殊的要求则不遵守其尺寸要求。开挖方式有短臂挖掘机和长臂挖掘机结合的方式挖土，采用小型挖掘机，将开挖的土方转运至围护

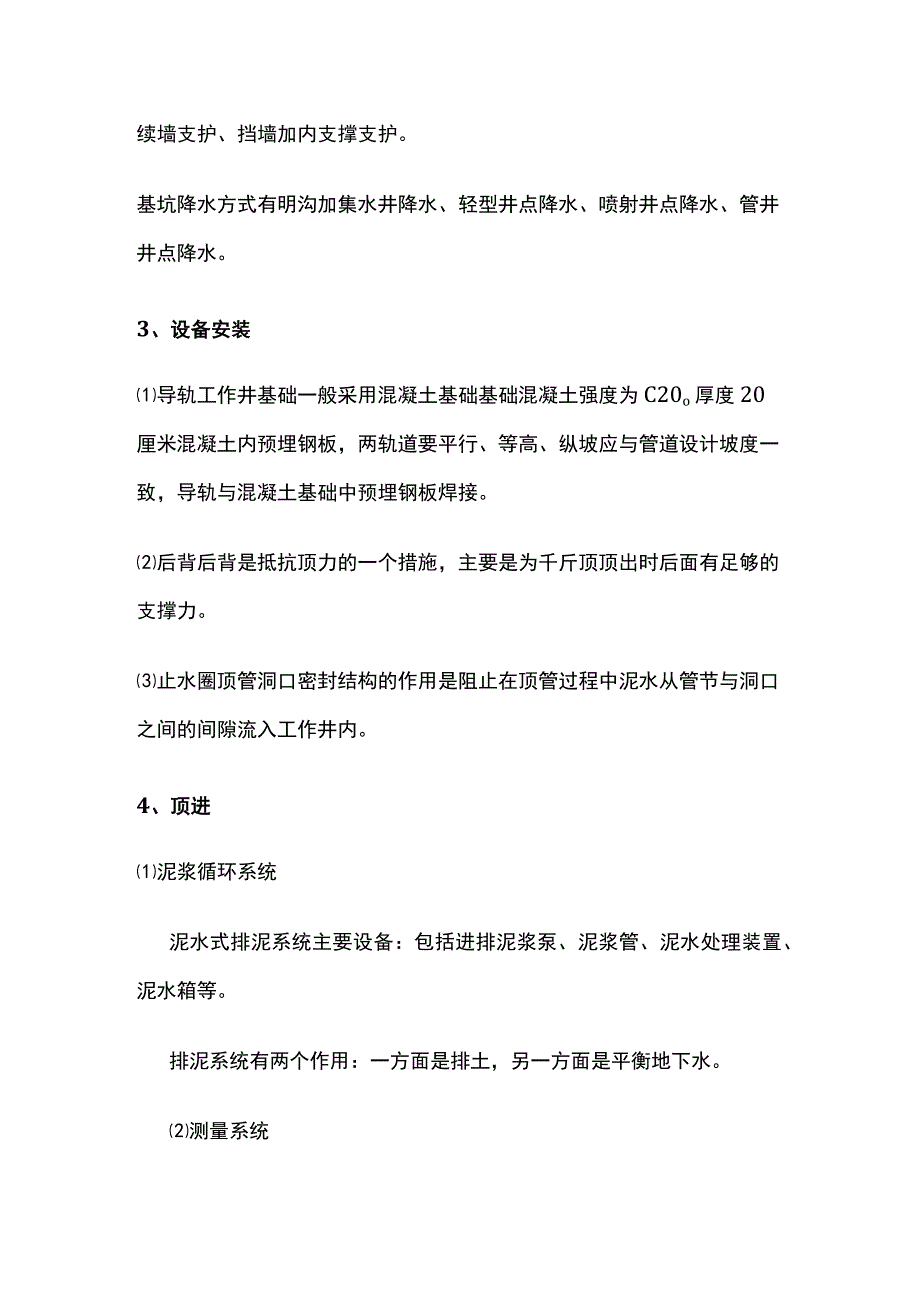

2、墙边，用吊车提升出土。工作坑的支护方式排桩支护、土钉墙支护、13+1*1-9-10+2*97+3锚杆支护、挡土灌注桩与土层锚杆结合支护、钢板桩支护、地下连续墙支护、挡墙加内支撑支护。基坑降水方式有明沟加集水井降水、轻型井点降水、喷射井点降水、管井井点降水。3、设备安装导轨工作井基础一般采用混凝土基础基础混凝土强度为C20o厚度20厘米混凝土内预埋钢板，两轨道要平行、等高、纵坡应与管道设计坡度一致，导轨与混凝土基础中预埋钢板焊接。后背后背是抵抗顶力的一个措施，主要是为千斤顶顶出时后面有足够的支撑力。止水圈顶管洞口密封结构的作用是阻止在顶管过程中泥水从管节与洞口之间的间隙流入工作井内。4、顶进泥浆

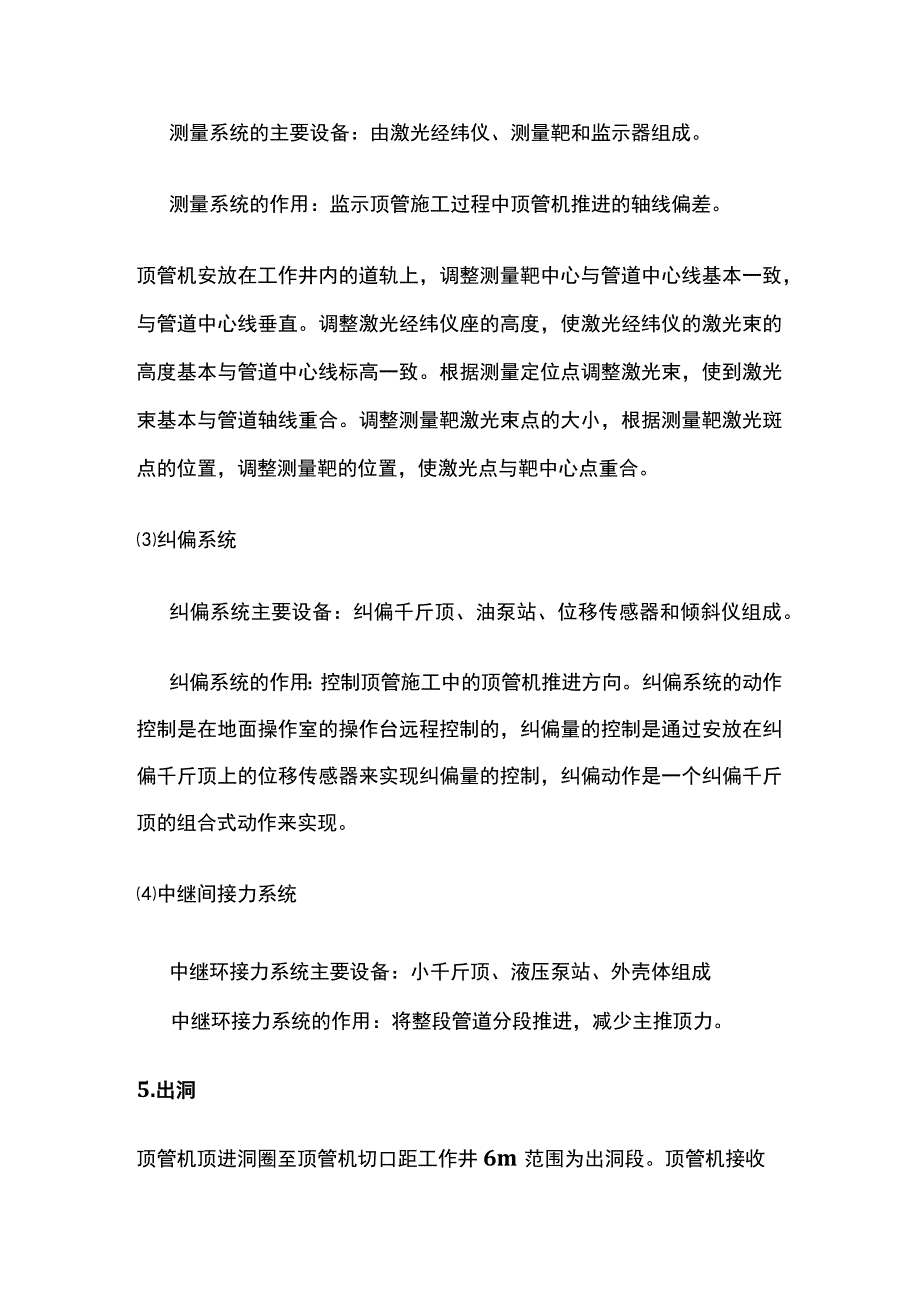

3、循环系统泥水式排泥系统主要设备：包括进排泥浆泵、泥浆管、泥水处理装置、泥水箱等。排泥系统有两个作用：一方面是排土，另一方面是平衡地下水。测量系统测量系统的主要设备：由激光经纬仪、测量靶和监示器组成。测量系统的作用：监示顶管施工过程中顶管机推进的轴线偏差。顶管机安放在工作井内的道轨上，调整测量靶中心与管道中心线基本一致，与管道中心线垂直。调整激光经纬仪座的高度，使激光经纬仪的激光束的高度基本与管道中心线标高一致。根据测量定位点调整激光束，使到激光束基本与管道轴线重合。调整测量靶激光束点的大小，根据测量靶激光斑点的位置，调整测量靶的位置，使激光点与靶中心点重合。纠偏系统纠偏系统主要设备：纠偏千斤顶
4、、油泵站、位移传感器和倾斜仪组成。纠偏系统的作用：控制顶管施工中的顶管机推进方向。纠偏系统的动作控制是在地面操作室的操作台远程控制的，纠偏量的控制是通过安放在纠偏千斤顶上的位移传感器来实现纠偏量的控制，纠偏动作是一个纠偏千斤顶的组合式动作来实现。中继间接力系统中继环接力系统主要设备：小千斤顶、液压泵站、外壳体组成中继环接力系统的作用：将整段管道分段推进，减少主推顶力。5.出洞顶管机顶进洞圈至顶管机切口距工作井6m范围为出洞段。顶管机接收工作井外层要加固对土体进行改良通常深层搅拌、高压旋喷、深层注浆。出洞前，在洞口安装双层橡胶止水装置，其作用是防止顶管机出洞时正面水土涌入工作井内，另一作用是防止顶进施工时压入的减阻泥浆流失，保证能够形成完整有效的泥浆套。
