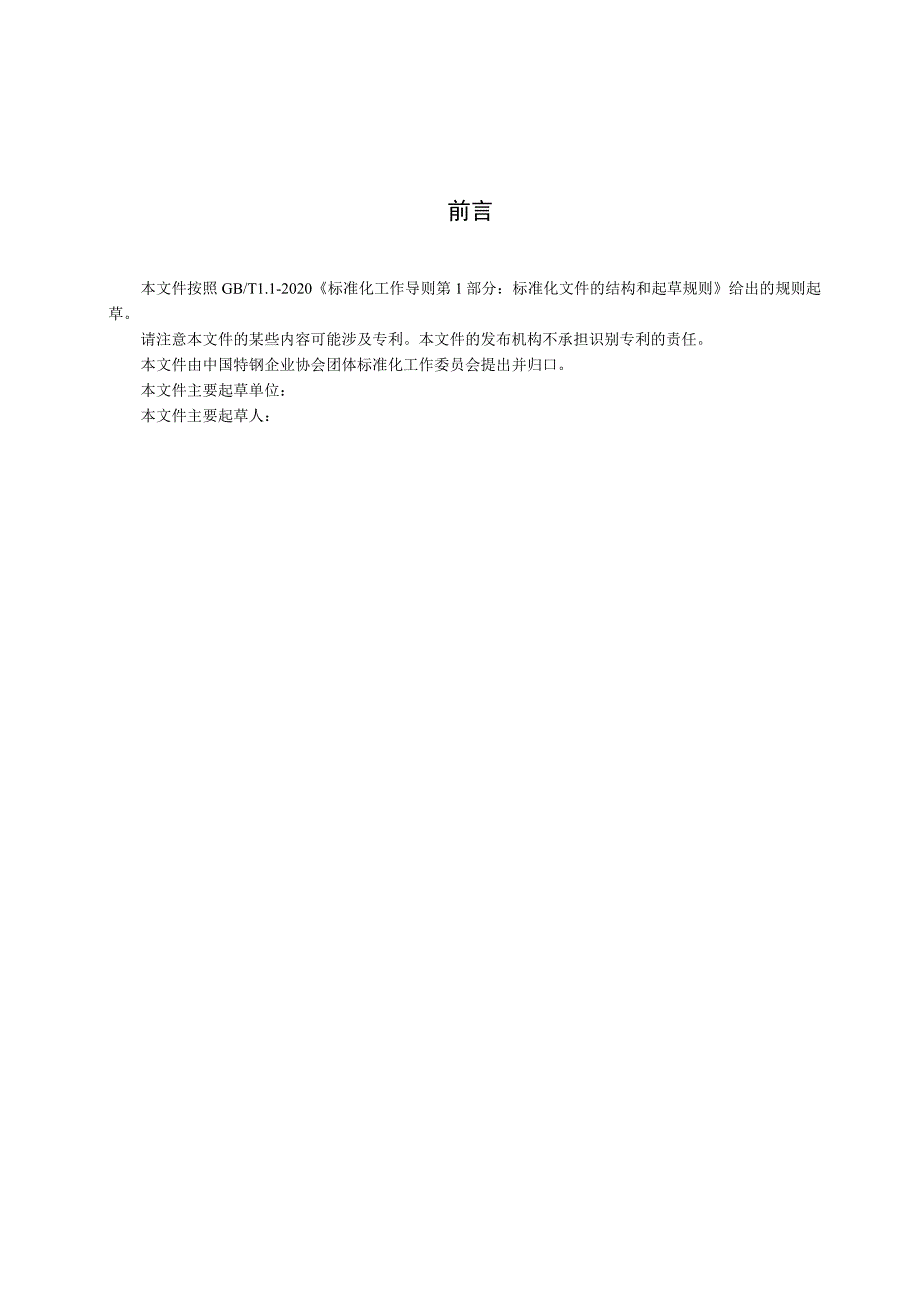

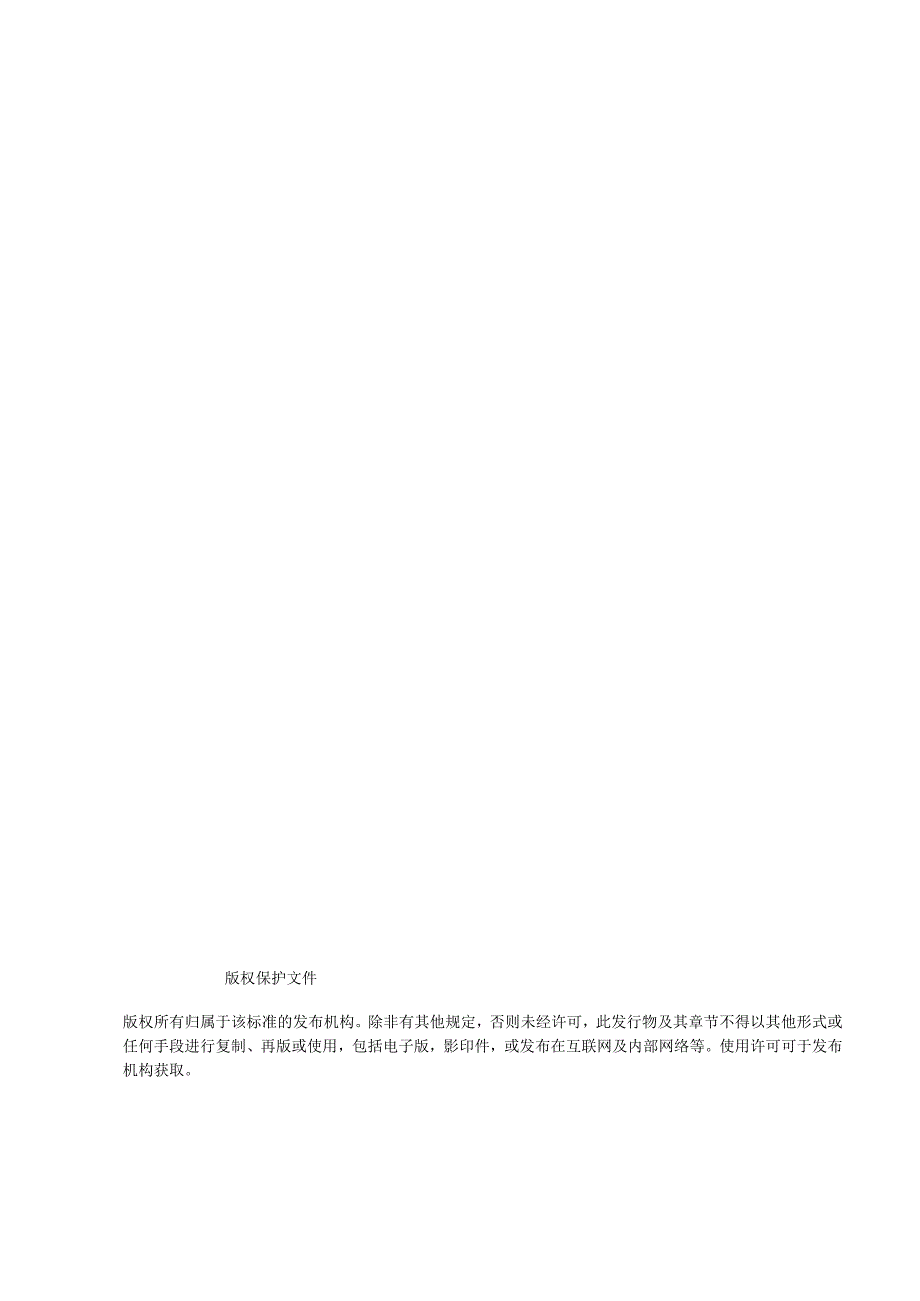

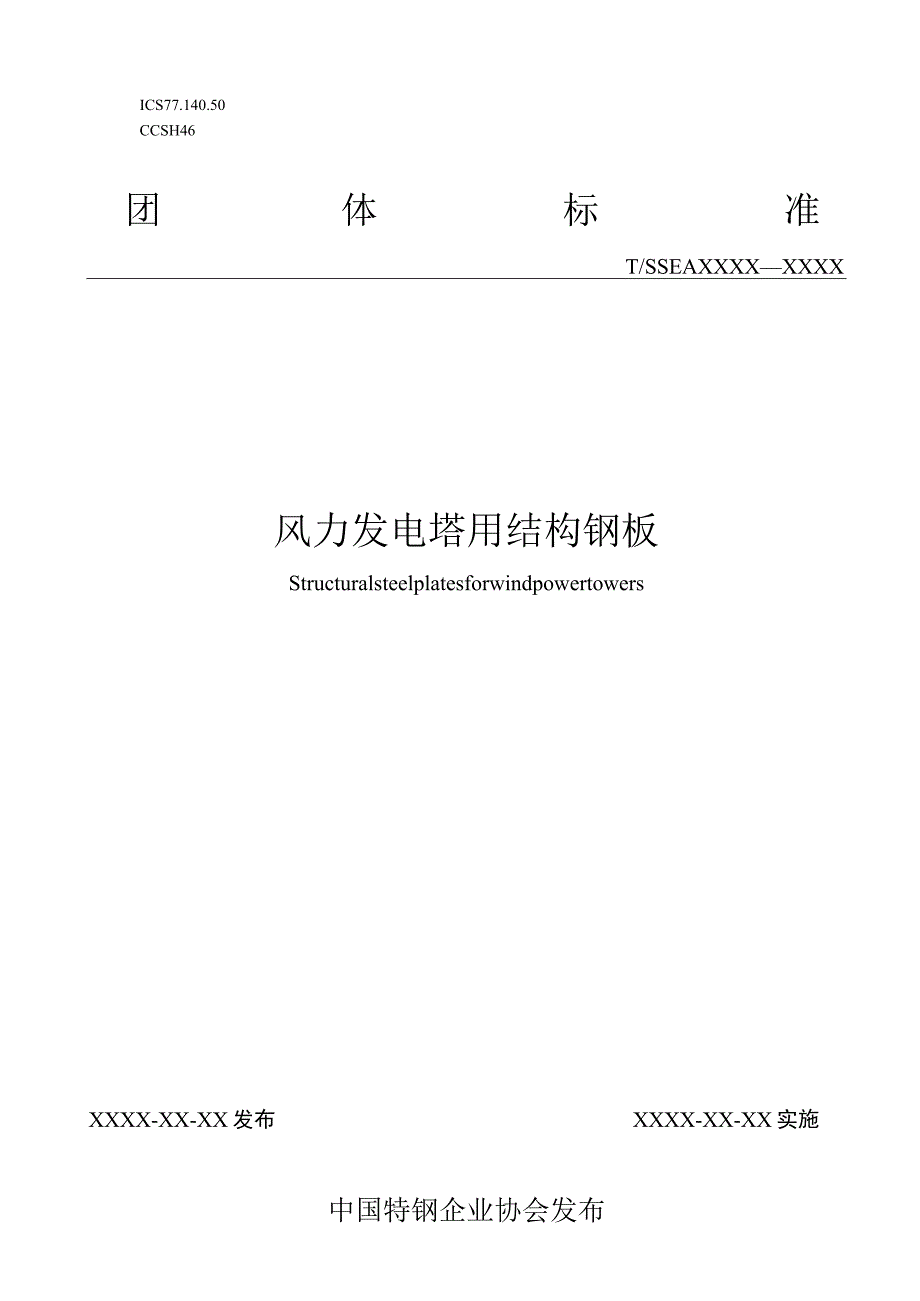

1、ICS77.140.50CCSH46团体标准T/SSEAXXXXXXXX风力发电塔用结构钢板StructuralsteelplatesforwindpowertowersXXXX-XX-XX发布XXXX-XX-XX实施中国特钢企业协会发布版权保护文件版权所有归属于该标准的发布机构。除非有其他规定，否则未经许可，此发行物及其章节不得以其他形式或任何手段进行复制、再版或使用，包括电子版，影印件，或发布在互联网及内部网络等。使用许可可于发布机构获取。前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布
2、机构不承担识别专利的责任。本文件由中国特钢企业协会团体标准化工作委员会提出并归口。本文件主要起草单位：本文件主要起草人：风力发电塔用结构钢板1范围本文件规定了风力发电塔用结构钢板的牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。本文件适用于厚度为6150mm的风力发电塔用结构钢板（以下简称钢板）。2规范性引用文件下列文件中的内容通过文中的规范性引用而成为本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T222钢的成品化学成分允许偏差GB/T223.
3、5钢铁酸溶硅和全硅含量的测定还原型硅铝酸盐分光光度法GB/T223.9钢铁及合金铝含量的测定格天青S分光光度法GB/T 223.12GB/T 223.14GB/T 223.16GB/T 223.19GB/T 223.23GB/T 223.26GB/T 223.37钢铁及合金化学分析方法 钢铁及合金化学分析方法 钢铁及合金化学分析方法 钢铁及合金化学分析方法钢铁及合金 钢铁及合金 钢铁及合金GB/T 223.40钢铁及合金银含量的测定 铝含量的测定 氮含量的测定 铜含量的测定碳酸钠分离-二苯碳酰二肺光度法测定铭量但试剂萃取光度法测定机含量变色酸光度法测定钛量新亚铜灵三氯甲烷萃取光度法测定铜量丁二
4、酮国分光光度法硫鼠酸盐分光光度法蒸储分离靛酚蓝分光光度法氯磺酚S分光光度法GB/T 223.58GB/T 223.62GB/T 223.63GB/T 223.67GB/T 223.69GB/T 223.78钢铁及合金化学分析方法亚神酸钠-亚硝酸钠滴定法测定镒量钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锦量钢铁及合金硫含量的测定次甲基蓝分光光度法钢铁及合金碳含量的测定管式炉内燃烧后气体容量法钢铁及合金化学分析方法姜黄素直接光度法测定硼含量GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T229金属材料夏比摆锤冲击试验方法GB/T2
5、32金属材料弯曲试验方法GB/T247钢板和钢带包装、标志及质量证明书的一般规定GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T2970厚钢板超声检测方法GB/T2975钢及钢产品力学性能试验取样位置及试样制备GB/T4336碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱方法（常规法）GB/T5313厚度方向性能钢板GB/T 6394GBZT 8170GB/T 14977GBZT 17505GB/T 20066GB/T 20123GB/T 20125金属平均晶粒度测定方法数值修约规则与极限数值的表示和判定热轧钢板表面质量的一般要求钢及钢产品交货一般技术要求钢和铁化学成分
6、测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法NBT470133承压设备无损检测第3部分：超声检测3术语和定义下列术语和定义适用于本文件。3.1热轧as-rolled;AR或WAR钢材未经任何特殊轧制和/或热处理的状态。3.2正火normalized；N钢材加热到高于相变点温度以上的一个合适的温度，然后在空气中冷却至低于某相变点温度的热处理工艺。3.3正火轧制normalizingrolling；+N最终变形是在一定温度范围内的轧制过程中进行，使钢材达到一种正火后的状态，以便即使正火后也可达到规定的力学
7、性能数值的轧制工艺。3.4热机械轧制thermomechanicalprocessed；M钢材的最终变形在一定温度范围内进行的轧制工艺,从而保证钢材获得仅通过热处理无法获得的性能。注1：可能会降低钢材强度值的热成型或580以上温度的焊后热处理不宜应用。根据相关的技术规范，火焰矫直是允许应用的。注2:热机械轧制可以包括回火或无回火状态下冷却速率提高的过程，回火包括自回火但不包括宜接淬火及淬火加回火。4牌号表示方法钢板的牌号由代表屈服强度的“屈”字的汉语拼音首字母“Q”、规定的最小屈服强度值、“风塔”的汉语拼音字母“FT”和质量等级符号四个部分组成。示例：Q355FTDQ-屈服强度的“屈字汉语拼音
8、的首位字母：355规定的最小屈服强度值；FTt，风塔”汉语拼音首位字母；D一质量等级为D级。当要求钢板具有厚度方向性能时，则在上述规定的牌号后加上代表厚度方向（Z向）性能级别的符号，例如：Q355FTDZ25或Q355FTDZ35。5订货内容按本文件订货时，合同或订单应包括下列内容：a）产品名称；b）本文件编号；c）牌号；d）规格、尺寸外形及允许偏差；e）重量；f）交货状态；g）无损检测要求；h）其它特殊要求。6尺寸、外形、重量6.1 不平度钢板的不平度应满足GBZT709表10中PRB的要求6.2 对角线差四切边钢板的对角线差应满足W15mm。6.3 其他尺寸、外形、重量钢板的其他尺寸、外形
9、、重量及允许偏差应符合GB709的规定。7技术要求7.1 牌号和化学成分7.1.1 钢的牌号和化学成分（熔炼分析）应符合表1的规定。本文件牌号与国外相关标准中相似牌号的对照关系参见附录Ae7.1.1.1 细化晶粒元素Al、Nb,V、Ti应至少加入其中一种，可以单独加入或以任一组合形式加入，并保证其中至少有一种的含量不小于0.015%。当单独加入时，其含量应符合表1所列值。当混合加入两种或两种以上时，总量应不大于0.22%。7.1.1.2 当采用全铝（Ah）含量（质量分数）计算钢中铝含量时，全铝含量应不小于0.020%。7.1.1.3 如果添加其他固氮元素，酸溶铝（Ak）和全铝（Ah）含量不适用
10、。7.1.2 钢板的成品化学成分允许偏差应符合GB/T222的规定。7.1.3 钢板的碳当量（CEV）由熔炼分析成分按式（1）计算，其值应符合表2表5的规定。CEV=C+Mn6+（Cr+Mo+V）5+（Ni+Cu）（1）7.1.4 热机械轧制或热机械轧制加回火状态交货的钢板，当C含量不大于0.12%时，采用焊接裂纹敏感系数（PCm）代替碳当量评估钢板的可焊性，PCm应由熔炼分析成分按式（2）计算，其值应符合表4的规定。Pcm=CSi30+Mn20Cu20+Ni60+Cr20Mo15+V10+5B（2）7.1.5 Z向钢板的硫含量应符合GB/T5313的要求。7.2 冶炼方法钢由转炉或电炉冶炼，
11、并应进行炉外精炼。7.3 交货状态不同等级、不同厚度规格的钢板，交货状态应符合表2表4的规定。表1牌号和化学成分（熔炼分析）牌号质量等级化学成分（质量分数）/%CaMnPSSiNbVTiMoCrNiCuAlsbNQ355FTC、D0.200.90-1.650.0250.0150.500.050.12().050.20().300.500.400.0150.012E、F0.02()0.0100.010Q39OFTC、D0.200.90-1.700.0250.0150.500.050.200.050.200.300.500.400.0150.012E、F0.0200.0100.010Q420FTC
12、、D0.201.00-1.700.0250.0150.50().050.20().050.20().300.500.400.0150.012E、F0.0200.0100.010Q460FTCsD0.201.00-1.700.0250.0150.600.070.200.050.300.300.800.400.0150.012E、F0.0200.0100.010Q500FTC、D0.201.8()0.0250.0150.600.070.200.050.300.600.800.550.0150.012E0.0200.0100.010Q550FTD0.201.800.0200.0100.600.070
13、.200.050.300.800.800.800.0150.012E0.010a、TMCPxTMCP+回火状态下的C含量最大值为0.12%；b、AIS可用全铝All替代，此时全铝最小含量为0.020%；c、Nb+V+Ti0.22%表2热轧状态交货的钢板牌号及其碳当量牌号交货状态质量等级碳当量(CEV)/%厚度mm5050-100Q355FT热轧C、D、E0.420.44Q390FTC、D、E0.450.47Q420FTC、D0.450.47Q460FTC、D0.460.48表3正火、正火轧制状态交货的钢板牌号及其碳当量牌号交货状态质量等级碳当量（CEV）/%厚度mm5050-150Q355FT正火、正火轧制C、D、E、F0.430.45Q390FTC、D、E、F0.450.47Q420FTC、D、E0.450.47Q460FTC、D、E0.470.49表4TMCPxTMCP+回火状态交货的钢板牌号及其PCm牌号交货状态质量等级Pem7%Q355FTTMCPxTMCP+回火C、DsE、F0.20Q390FTC、D、E、F0.20Q420FTC、D、E、F0.20Q460FTC、D、E、F0.20Q500FTC、D、E0.24Q550FTD、E0.257.4 力学性能及工艺性能7.4.1 钢板的力学性能和工艺性能应符合表5的规定7.4.2 厚度不小于12mm的钢
