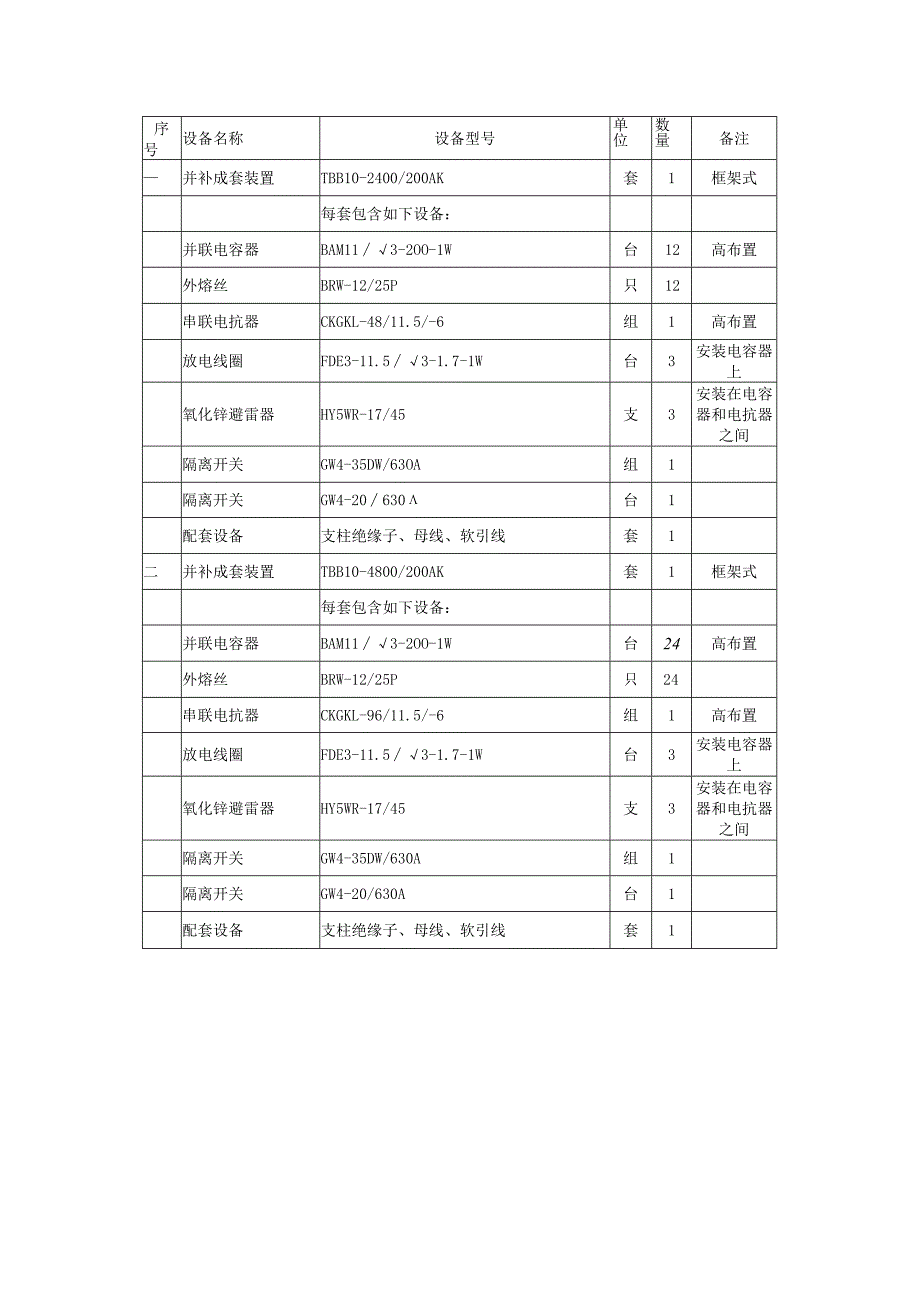

1、IlOkVXX变电站增容改造工程IOkV框架式电容补偿装置技术要求XX市XX工程设计咨询有限责任公司二OXX年X月E-mail:XXIOkV户外装配式电容器装置供货一览表序号设备名称设备型号单位数量备注并补成套装置TBB10-2400/200AK套1框架式每套包含如下设备：并联电容器BAM113-2OO-1W台12高布置外熔丝BRW-12/25P只12串联电抗器CKGKL-48/11.5/-6组1高布置放电线圈FDE3-11.53-1.7-1W台3安装电容器上氧化锌避雷器HY5WR-17/45支3安装在电容器和电抗器之间隔离开关GW4-35DW/63OA组1隔离开关GW4-20630台1配套设
2、备支柱绝缘子、母线、软引线套1二并补成套装置TBB10-4800/200AK套1框架式每套包含如下设备：并联电容器BAM113-2OO-1W台24高布置外熔丝BRW-12/25P只24串联电抗器CKGKL-96/11.5/-6组1高布置放电线圈FDE3-11.53-1.7-1W台3安装电容器上氧化锌避雷器HY5WR-17/45支3安装在电容器和电抗器之间隔离开关GW4-35DW/630A组1隔离开关GW4-20/630A台1配套设备支柱绝缘子、母线、软引线套11总则1.1本技术条件适用于国产IOKV电容器组订货。包括电容器本体、配件、备品以及相关服务等。1.2本技术条件既可以用于具体工程项目设
3、备招标并作为设备招标书的一部分，又可以作为具体工程项目订货技术协议的附件。如供方采用未列入本技术条件的标准、技术服务条款，或者在工艺、材料、结构、性能参数与本文件不同的地方，以及产品所采用外购部件等，供方除在投标书中明确陈述外，双方应在订货技术协议中另作说明。如果供方没有异议，本订货技术条件将与商务合同同时生效。1.3本技术条件凡标明参数数值的或者提出要求的，是作为特别强调，其他未标明的均应执行相关GB、DL或IEC标准。1.4除有特殊说明外，供方必须使用国家法定计量单位。1.5供方提供的产品，应通过型式试验和两部鉴定，并进实际运行证明是质量优良、安全可靠的产品。1.6提供产品的组织（供方），
4、应是经过法定程序进行了GB/T19001标准质量体系认证的组织。引用标准下列标准所包含的有关条文,通过引用而成为本技术条件的条文。所有标准都会被修订,使用本技术条件的各方,应探讨采用下列标准最新版本的可能性。 GB3983.2-89 DL/T604-1996 DL/T628-I997 GB50227-95 DL/T653-1998 GB10229-88 GB6450-86高电压并联电容器高压并联电容器装置订货技术条件集合式高压并联电容器订货技术条件并联电容器装置设计规范高压并联电容器用放电线圈订货技术条件电抗器干式电力变压器3使用环境：3.1海拔高度：1000M3.2环境温度：-25C+553
5、.3最大日温差：25K3.4风速：35ms3.5抗震能力：地面水平加速度0.25g地面垂直加速度0.125g3.6安装地点：户外3.7覆冰厚度：1Omm3.8抗污秽能力外绝缘爬电比距应不小于3.1cmkV;4技术参数要求：4.1电容器型号：TBBl1.5/3-2400-IW（一套）TBBl1.5/3-4800-IW（一套）选用星形接线。（户外片装框架式）4.2 额定电压11.53频率50Hz4.3 单片额定容量：每个片式电容容量不大于20OkVar。4.4 电容量允许偏差电容器组的实测电容值与额定值之差不超过额定值的5%,三相之间电容量不平衡不大于2%。4.5 损耗角正切值（tgs）全膜电容器
6、：0.05%4.6 电介质的电气强度极间耐受工频交流电压22.15un,历时IOs4.7 绝缘水平电容器单元上和外壳绝缘的全部端子与外壳间的绝缘应能承受下列耐受电压：4.8 1分钟工频耐受电压方均根值35kV（淋雨）4.9 （1.25）/5OUS雷电冲击耐受电压峰值75kV4.10 稳态过电压装置的连续运行电压为1.05un,且能在下表所规定的稳态过电压下运行相应的时间：工频过电压LlOun 1.15un 1.20un 1.30un最大持续时间 长期每 24h 中 30min5minImin说 明指长期工作电压下的高值不超过1.1倍 系统电压的调整与波动轻载荷时的电压升高 轻载荷时的电压升高放
7、电线圈放电线圈并联在电容器上面，其额定一次电压与电容器相同额定频率为50Hz,其放电容量与电容器额定容量匹配，其绝缘水平与电容器相当，放电性能应能满足电容器组脱开电源后，在5s内将电容器组上的剩余电压降压至50V及以下。隔离开关每套电容器组包含两组隔离开关，型号为：GW4-35D/630A,一组（带手动操作机GW4-20630A（单极）（带手动操作机构）一台（安装于电容器中性点）4.13 避雷器每套电容器组包含一组氧化锌避雷器，型号为：HY5WR-17（带在线监测仪）4.14 串联电抗器每套电容器组包含三台单相串联电抗器，电抗器的技术要求如下：4.14.1 型号：干式空芯电抗器CKGKL48/
8、11.5-6（三台一组）；CKGKL-96/11.5-6（三台一组）4.14.24.14.34.14.44.14.54.14.6相数：单相系统电压：IOkV频率：50Hz额定电流：与电容器匹配。额定电抗：6%4.14.7 支柱瓷瓶：ZS-35/4004.14.8 单相容量：与电容器匹配4.14.9 电感允许偏差在额定电流及额定频率下，其电抗值的容许偏差为。+5%；三相之间电感量不平衡不大于2%o4.14.10 温升温升限值应按照GB6450-86第3.2条的规定。4.14.11 耐受短路电流的能力额定短路耐受电流值不低于额定电流的25倍（3S）4.14.12 稳态过电流应能在方均根值不超过l.
9、l1.30In的电流下连续运行。4.14.13 出厂试验每台产品均应按有关规程通过下述主要试验：电感测量、电抗测量、工频耐压、感应耐压。4.14.14 安装形式为（每一组）三相平放（高布置）。4.15 电容器组的安装方式4.15.1 串联电抗器安装在电容器前电源侧，供货商应提供安装支架。4.15.2 生产厂家配金属围栏，围栏应保证现场安装时不会发生因电抗器漏磁原因导致局部过热。围栏由钢板网制作，便于运行中的设备巡视，围栏骨架采用钢管制作。4.16 供货方应提供单台电容器外壳爆破能量的试验报告、相关数据及鉴定材料。5技术文件5.1 投标书应当以文字说明技术条件的特征参数，并且还应当提供有关型式试
10、验报告及鉴定证书。5.2 签订技术协议后七天内，成套电容装置供方应汇总电抗器供方的资料向设计部门提供：（E-mail:xjing68） 说明书 总体布置图 运输图 基础图5.3 出厂文件应包括本体及主要电气元件的出厂试验报告、附件资料、产品合格证书、安装使用说明书、专用工具及备品备件清单等出厂文件八份（一主七副）另外装箱运输。5.4 对于其它未列入合同技术资料清单，却是工程所必须的文件和资料，供方也应及时免费提供。6质量保证6.1 供方在订货技术协议书中，应承诺涉及的相关内容符合选用适用的规范、标准和本订货技术条件的要求。供方应保证制造、检验纪录可供需方监造人员查阅。6.2 本技术条件涉及的设备，均应由供方统一协调，并对各类元器件，配件质量负责。供方应向需方提供几个主要配套件的参数、产器合格证及使用说明书。6.3 在质保期间，无论哪一个部分，属于制造质量问题（损坏或渗漏），供方应负责无偿修理或更换，若处理一次仍未解决，即按合同有关条款办理。
