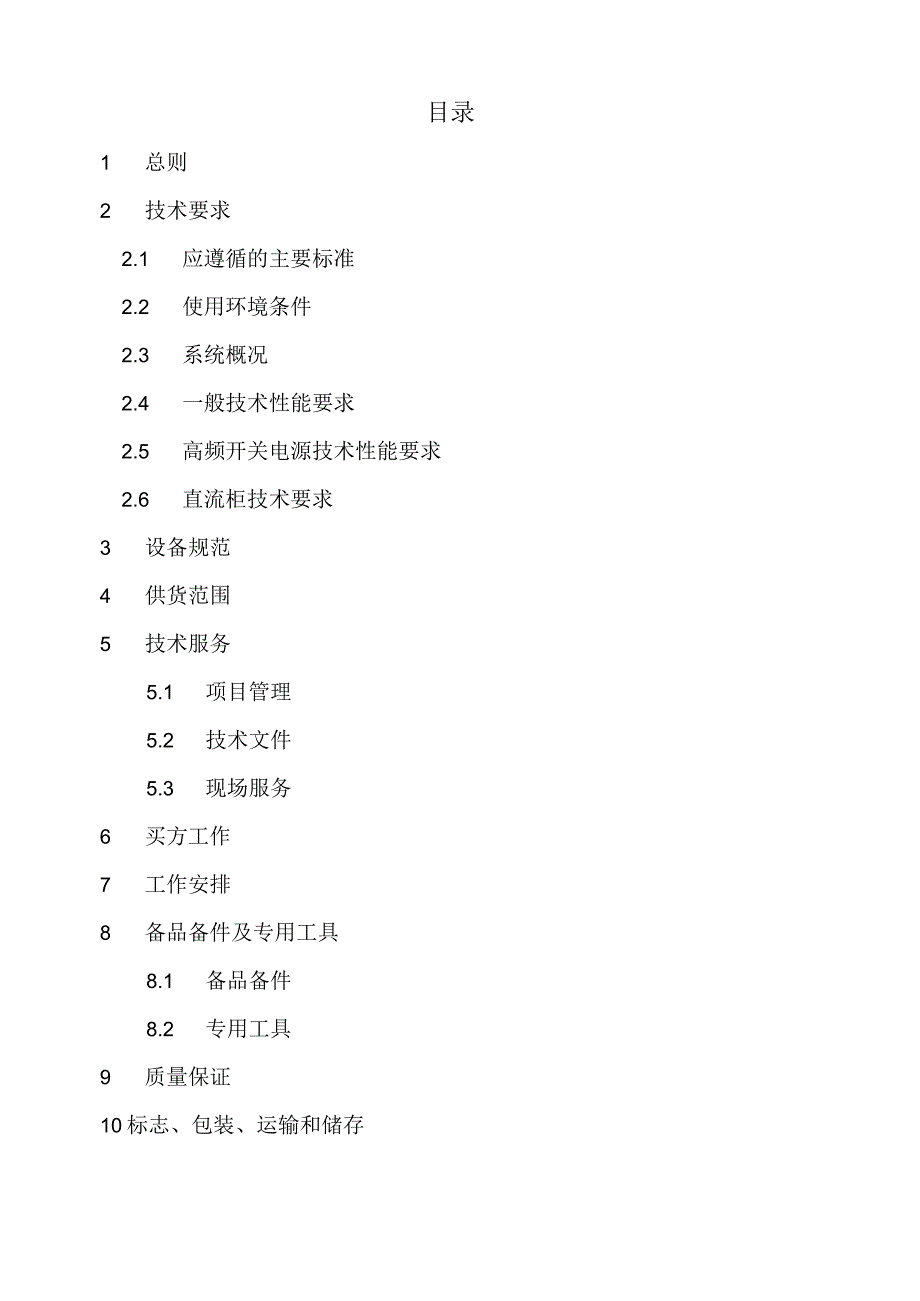

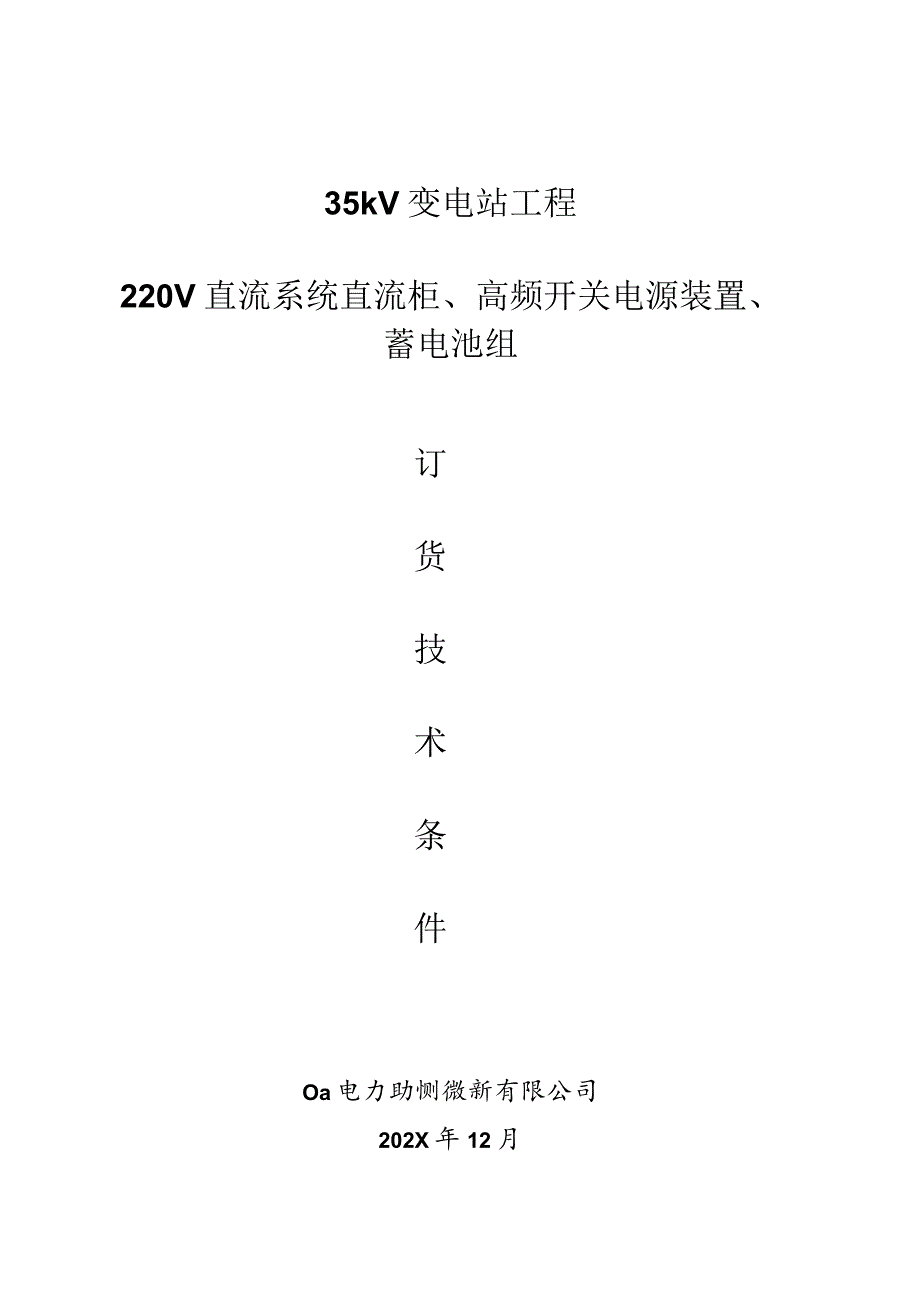

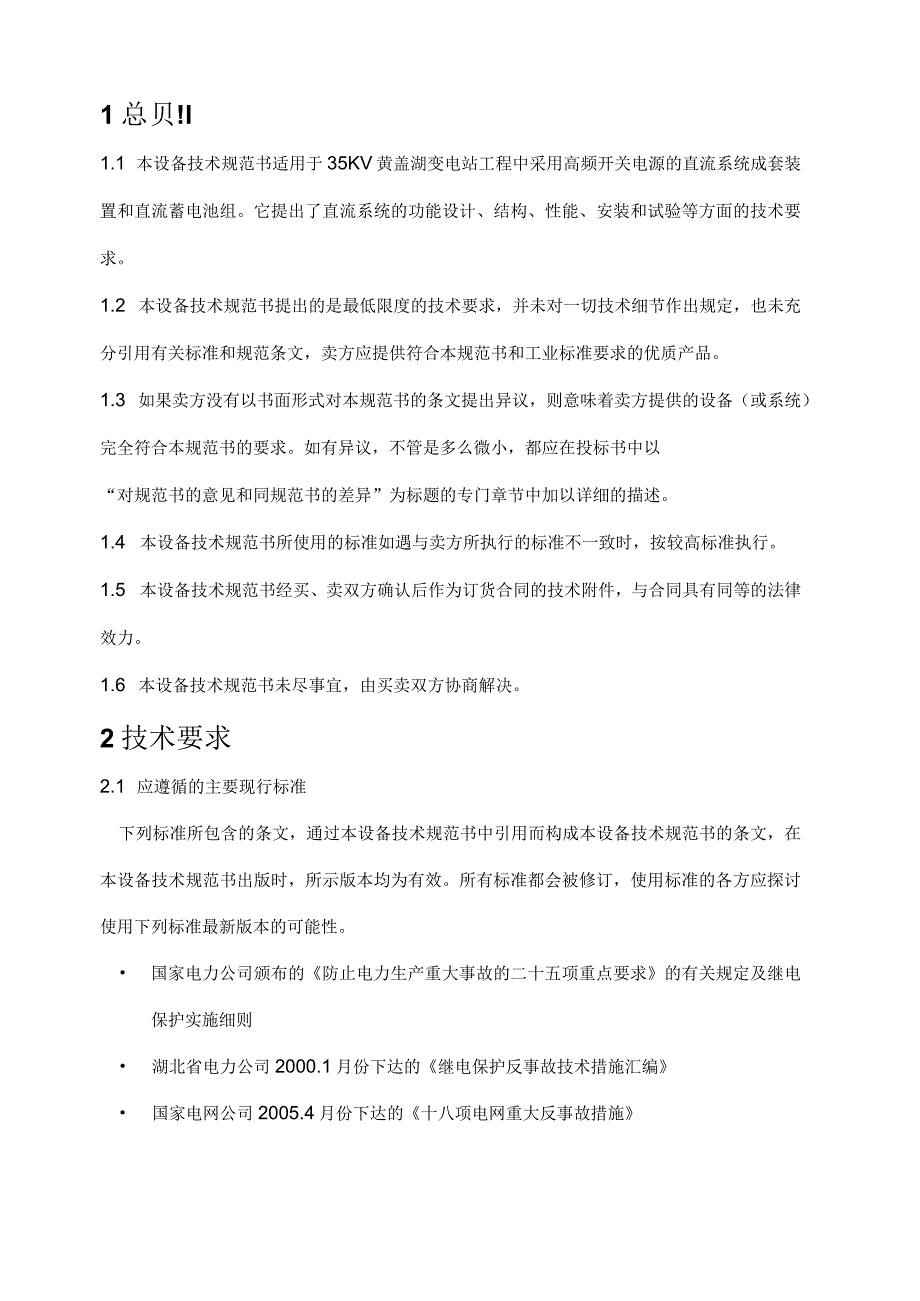

1、35kV变电站工程220V直流系统直流柜、高频开关电源装置、蓄电池组订货技术条件Oa电力助恻微新有限公司202X年12月目录1 总则2 技术要求2.1 应遵循的主要标准2.2 使用环境条件2.3 系统概况2.4 一般技术性能要求2.5 高频开关电源技术性能要求2.6 直流柜技术要求3 设备规范4 供货范围5 技术服务5.1 项目管理5.2 技术文件5.3 现场服务6 买方工作7 工作安排8 备品备件及专用工具8.1 备品备件8.2 专用工具9 质量保证10标志、包装、运输和储存1总贝!l1.1 本设备技术规范书适用于35KV黄盖湖变电站工程中采用高频开关电源的直流系统成套装置和直流蓄电池组。它
2、提出了直流系统的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引用有关标准和规范条文，卖方应提供符合本规范书和工业标准要求的优质产品。1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细的描述。1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与
3、合同具有同等的法律效力。1.6 本设备技术规范书未尽事宜，由买卖双方协商解决。2技术要求2.1 应遵循的主要现行标准下列标准所包含的条文，通过本设备技术规范书中引用而构成本设备技术规范书的条文，在本设备技术规范书出版时，所示版本均为有效。所有标准都会被修订，使用标准的各方应探讨使用下列标准最新版本的可能性。 国家电力公司颁布的防止电力生产重大事故的二十五项重点要求的有关规定及继电保护实施细则 湖北省电力公司2000.1月份下达的继电保护反事故技术措施汇编 国家电网公司2005.4月份下达的十八项电网重大反事故措施 GB14285-93继电保护和安全自动装置技术规程 DL478-92静态继电保护
4、及安全自动装置通用技术条件 JB5777-1991电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件 DL/T527-1993静态继电保护装置逆变电源技术条件 GB50062-92电力装置的继电保护和自动装置设计规范 NDGJ8-89火力发电厂、变电所二次接线设计技术规定 电安生K19942191号文电力系统继电保护及安全自动装置反事故措施要点 DUT5044-1995火力发电厂、变电所直流系统设计技术规定 DL/T459-2000电力系统直流电源柜订货技术条件 DL/T637-1997阀控式密封铅酸蓄电池订货技术条件 DL/T781-2001电力用高频开关整流模块2.2环境条件2.2.
5、1 海拔高度：1000m2.2.2 户内、周围环境温度：-5C+40（电池容量按25时计算）2.2.3 相对湿度：90%（相对于空气温度（205C）2.2.4地震烈度8度2.3系统概况1、直流系统电压：220V2、直流系统接线：单母分段3、蓄电池组数：1组4、蓄电池型式：阀控式密封铅酸蓄电池5、蓄电池容量：150Ah2.16-2.25V6、蓄电池个数：104只/组第2页共17页7、蓄电池安装：蓄电池架安装8、交流电源电压：380+10%V9、交流电源频率：50+20%Hz10、高频开关电源数量及容量：3台10A11、控母与合母分开，中间用降压硅链联结。2.4技术条件2.4.1 本变电所直流系统
6、设备应提供符合本站综合自动化系统要求的通信接口，能以数据通信方式接入计算机监控系统，并提供相应的技术支撑。2.4.2 所有的元器件必须选用具有生产许可的合格产品，其性能应符合该元器件技术条件的规定。2.4.3 卖方提供的产品要求有同类工程两套两年以上的运行业绩。2.4.4 柜体要求1、整流器柜和直流屏采用封闭式加强型结构，柜体应考虑散热，柜体的有效荷载为IOKN。外壳防护等级应不低于IP20级。2、柜门开启灵活，牢固可靠门开启角大于90。3、柜体及其它部分的敞露部分应涂漆防护，漆膜应有良好的附着力，平整光洁，在不直射的阳光下，漆膜不应有肉眼可辨的色泽不匀现象，同时应不眩目反光。4、直流屏主母线
7、应采用阻燃绝缘铜母线。柜内端子排采用不燃或阻燃型。所有指示灯采用节能型指示灯（如发光二极管）。5、运行中需要操作的元器件安装在面板上的位置，去操作高度距基础面061.8m范围内。紧急操作的元件安装在距基础面0.81.6m范围内。在运行中需观察的指示仪表中心距基础面的安装高度不大于2mO6、柜内所安装的元器件，必须选用具有生产许可证企业或经过国家有关部门鉴定的合格产品，各元器件的安装应端正整齐，层次布置合理，便于维护检修。7、.绝缘和耐压IOoOV摇表测量，直流母线对地绝缘电阻应不小于IOMQ,所有二次回路对地绝缘电阻应不小于2MQ。高频开关电源和直流母线的绝缘强度，应能承受工频2kV试验电压，
8、耐压Imin无绝缘击穿和闪络现象。2.5 高频开关电源技术性能要求2.5.1 直流系统接线方式及高频开关电源工作方式220V直流系统采用单母线分段接线，一组蓄电池、一套高频开关电源经联络开关接于两段母线上，直流电源对负荷采用环网和辐射形供电。正常时两段母线分开运行，每套高频开关电源分别由两路380V交流电源供电，二路电源为一用一备，能自动切换。2.5.2高频开关电源采用微机型高频开关电源，模块并联组合方式供电。模块采用N+1冗余配置。高频开关电源由微机监控单元和电源模块组成。模块可带电插拔。每套装置组装在一面柜内。2.5.3 高频开关电源采用微机控制，满足对蓄电池的初充电、浮充电和补充电的要求
9、。高频开关电源应有自动控制和手动控制两种方式，当自动控制单元故障或检修时，转入手动控制。微机控制的自动化程序应具有：初充电程序，正常充电程序，均衡充电程序，交流失电后补充充电程序。能根据环境温度自动对浮充电流进行调整。2.5.4 微机监控单元微机监控单元是高频开关电源及其成套装置的监控、测量、信号和管理系统的核心部分，装置能根据直流系统运行状态，综合分析各种数据和信息，对整个系统实施控制和管理。微机监控器应具有控制、测量和故障告警功能。控制功能包括高频开关电源的开/关机、各整流模块的开/关机以及各种运行参数的设置等；测量功能包括高频开关电源输入交流电压测量、输出直流电压及电流测量、蓄电池充放电
10、电流测量以及直流母线、蓄电池单只电压测量等；告警功能包括输入交流故障告警、整流模块故障告警、输出直第4页共17页流故障告警以及蓄电池电压过高过低告警等。2.5.5 高频开关电源模块1 .每个模块内部应具有监控功能，能不依赖总监控单元独立工作。正常工作时模块应与总监控单元通信，接受监控装置的指令。2 .各整流模块在并联运行时应具有自动均流功能，在其额定电流的50%100%范围内，其均流系数应不大于5%。3 .任一电源模块故障时应能自动退出并不影响其他模块的正常工作。在各种方式下，高频开关电源应能在不影响装置正常运行的情况下更换充电模块，在更换模块的过程中不应对系统产生不良影响。4 .应具有过流保
11、护功能，保证在负载回路发生短路或高频开关电源的输出电流超出额定值的115%时进行保护，同时发出报警信号。5 .应具有自动限流限压功能：当高频开关电源的输出直流电流在50%110%额定值中任一数值时，应能自动限流，降低输出直流电压，并当过载或短路排除以后,能自动地将输出直流电压恢复到正常值工作；当输出直流电压上升到限定整定值时，应能正常工作，并当恢复到正常负载条件以后，自动地将输出直流电流恢复到正常值工作。6 .应具有防雷击和过电压保护功能，并能保证在输出直流电压达到最高直流电压的105%时进行保护，并能发出报警信号。7 .应有良好的散热措施，并应在其结构上采取防尘措施，自冷式模块的噪声应不大于
12、50dB,风冷式模块的噪声应不大于55dB2.5.6 直流母线电压高于或低于额定值的5%时，应发出电压过高或电压过低报警信号。2.5.7 高频开关电源还应具有欠压保护、交流电压缺相保护、电池过充放、三相不平衡保护和微机自检等功能。在过流、过电压、交流电压缺相、三相不平衡及装置故障时，第5页共17页应有就地信号并能向远方发信号。2.5.8 高频开关电源稳流精度：交流输入电压在3805%范围内变化，充电电压在蓄电池组标称电压的90%125%范围内任-数值上，充电电流在额定值的20%100%范围内，其稳流精度应不大于0.5%。高频开关电源稳压精度：交流输入电压在38015%范围内变化，负载电流在额定
13、值的0%100%范围内变化时，输出电压在额定直流电压稳压调节范围的任一数值上，其稳压精度应不大于0.5%。2.5.9 高频开关电源在电网电压及负载电流在规定范围内变化时，在浮充电（稳压）状态下电阻性负载两端的纹波电压（有效值）应不大于0.2%,在均衡充电（稳流）状态下电容性负载两端的纹波电压（有效值）应不大于0.5%。2.5.10 其他技术指标：稳流精度：0.5%稳压精度：0.5%纹波系数：0.5%均流不平衡度：5%高频开关电源的效率：90%功率因数：0.9噪声：50Db（距屏IM处）可靠性指标：MTBF100000H2.5.11 直流系统设备间通讯及于网络计算机监控系统的通信投标人应负责高频
14、开关电源的微机监控单元与直流屏上的绝缘检测装置间的数字通信，并能通过数据同网络计算机监控系统进行通信，接口标准采用国际标准。通信内容如下：遥控一运行、停止、复位、浮充/均充选择。遥测-母线电压、高频开关电源的输入/输出电流，电压，两组蓄电池的电压、浮充电流、放电电流、放电容量。遥信-高频开关电源交流断开、高频开关电源直流断开、蓄电池断开、高频开关电源断相、高频开关电源故障及报警，直流馈线开关断开、馈线故障报警。2.5.12 微机绝缘监察装置微机绝缘监察装置应为独立的智能装置，其功能为：在线检测直流系统对地绝缘状况（包括蓄电池回路、每个电源模块和各个馈线回路），自动检测出故障回路。技术要求：22
15、0V直流系统发生接地或绝缘水平低于定值（可调）时，应发出直流系统接地报警信号。微机绝缘监察装置应能监视两段母线的绝缘状况，还应能记录并显示发生接地故障的馈线支路的极性、路号、接地电阻值及时间，经直流系统微机监控单元将信息送入网络计算机监控系统。该装置面板上应有以下显示：1 .接地报警2 .电压越限报警3 .信号指示等。微机绝缘监察装置选型应事先经设计部门认可。2.6 直流柜技术要求2.6.1 直流系统采用柜式结构。2.6.2 直流柜体尺寸：800X600X2260（mm）,柜内设备自然冷却。2.6.3 直流柜柜体应有足够的强度和刚度，应能承受所安装元件及短路时所产生的动、热稳定。同时不因设备的吊装、运输等情况而影响设备的性能。2.6.4 装于直流柜内的继电器应能防止设备正常操作时的振动而引起的误动作。2.6.5 直流柜背面应设置防止直接接触带电元件的面板。2.6.
