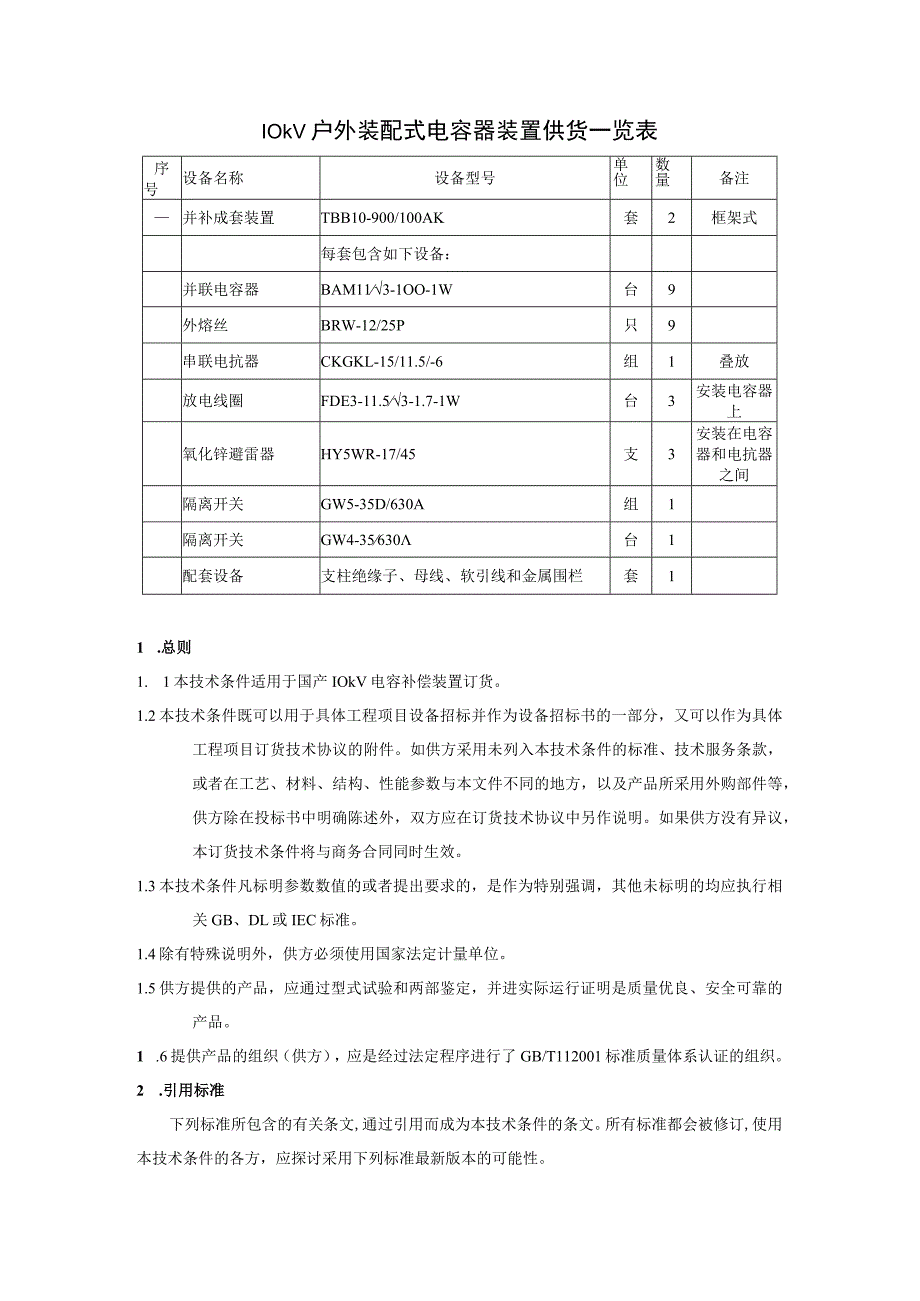

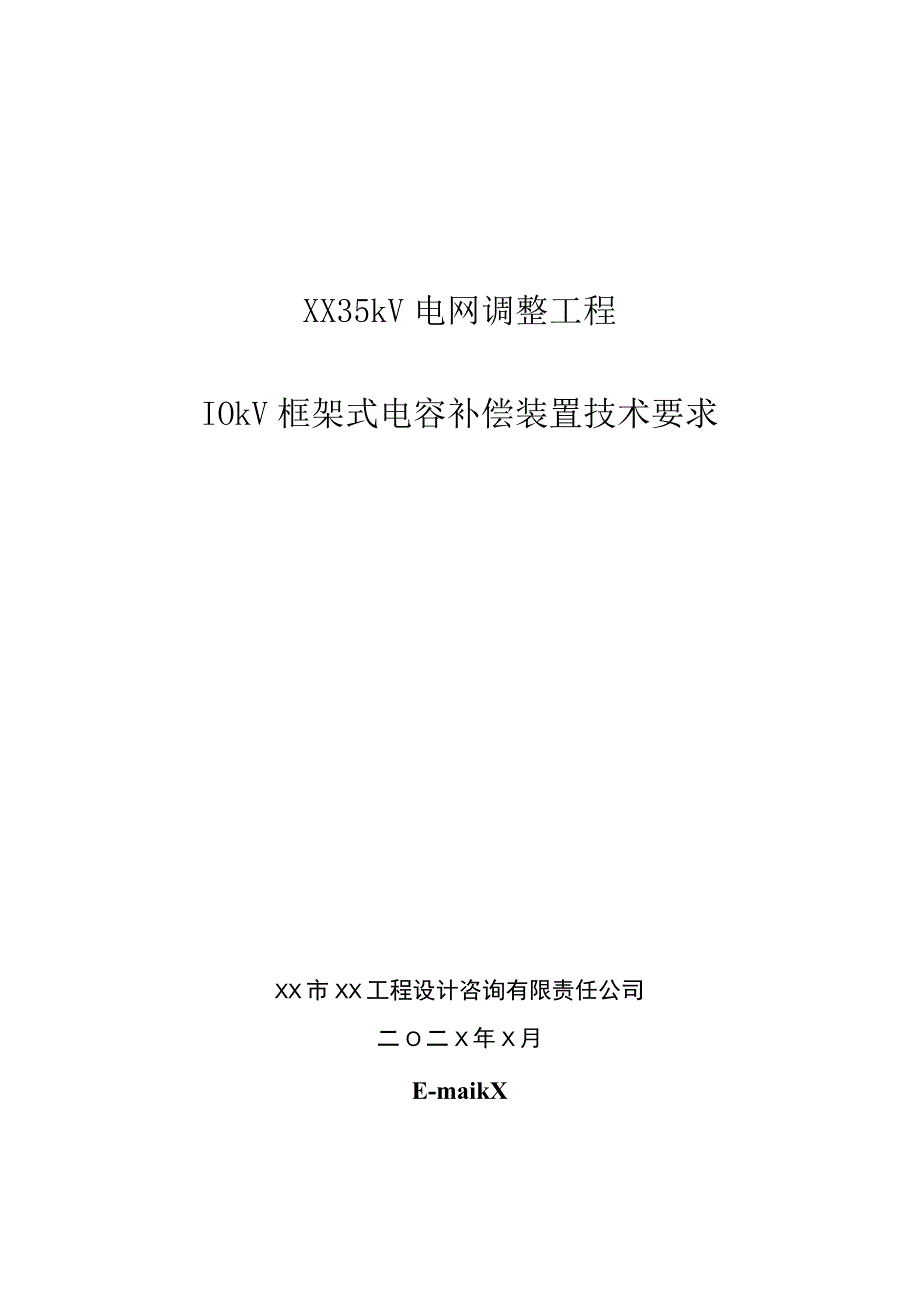

1、XX35kV电网调整工程IOkV框架式电容补偿装置技术要求XX市XX工程设计咨询有限责任公司二O二X年X月E-maikXIOkV户外装配式电容器装置供货一览表序号设备名称设备型号单位数量备注并补成套装置TBB10-900/100AK套2框架式每套包含如下设备：并联电容器BAM113-1OO-1W台9外熔丝BRW-12/25P只9串联电抗器CKGKL-15/11.5/-6组1叠放放电线圈FDE3-11.53-1.7-1W台3安装电容器上氧化锌避雷器HY5WR-17/45支3安装在电容器和电抗器之间隔离开关GW5-35D/630A组1隔离开关GW4-35630台1配套设备支柱绝缘子、母线、软引线和
2、金属围栏套11 .总则1. 1本技术条件适用于国产IOkV电容补偿装置订货。1.2本技术条件既可以用于具体工程项目设备招标并作为设备招标书的一部分，又可以作为具体工程项目订货技术协议的附件。如供方采用未列入本技术条件的标准、技术服务条款，或者在工艺、材料、结构、性能参数与本文件不同的地方，以及产品所采用外购部件等，供方除在投标书中明确陈述外，双方应在订货技术协议中另作说明。如果供方没有异议，本订货技术条件将与商务合同同时生效。1.3本技术条件凡标明参数数值的或者提出要求的，是作为特别强调，其他未标明的均应执行相关GB、DL或IEC标准。1.4除有特殊说明外，供方必须使用国家法定计量单位。1.5

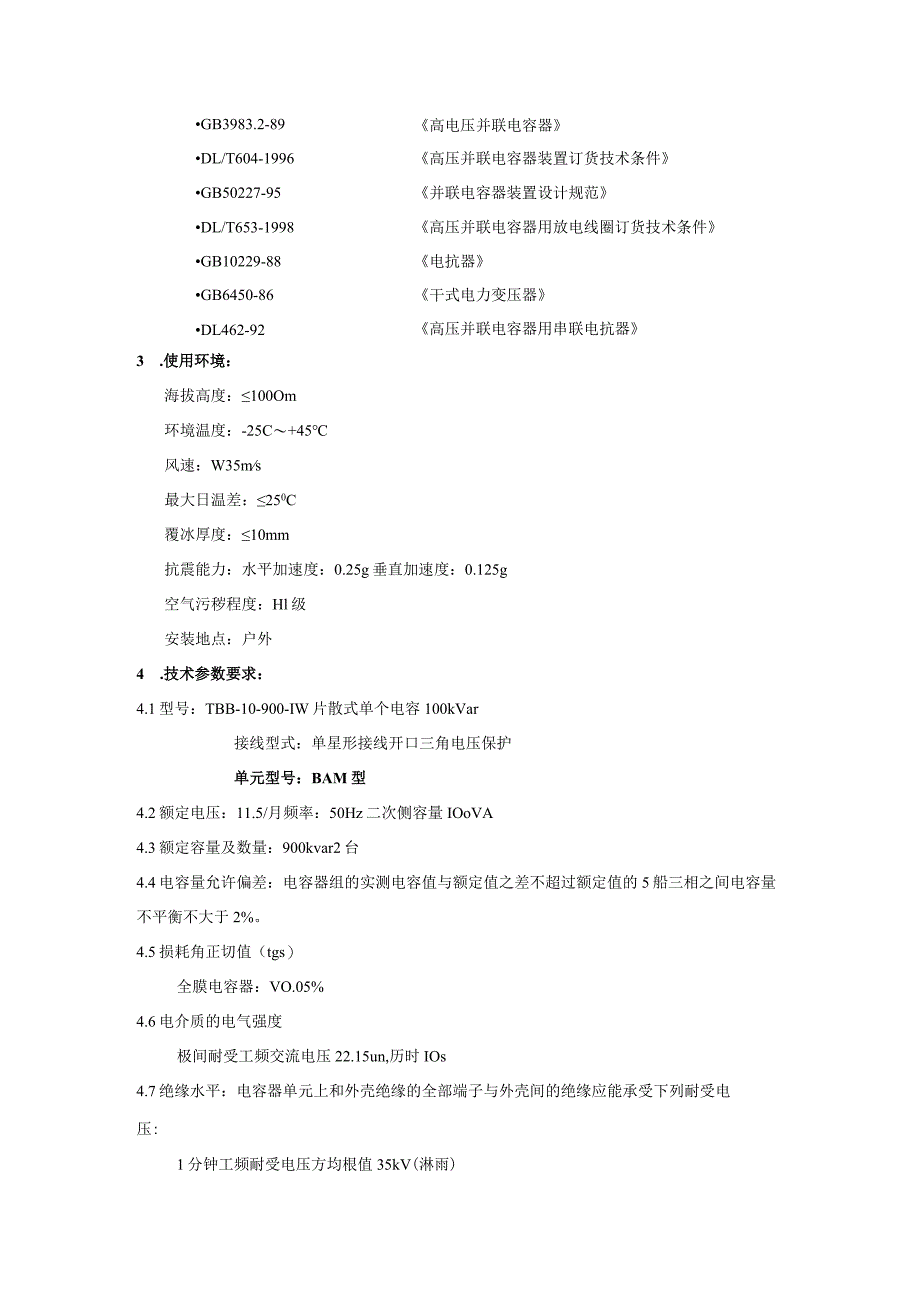

3、供方提供的产品，应通过型式试验和两部鉴定，并进实际运行证明是质量优良、安全可靠的产品。1 .6提供产品的组织（供方），应是经过法定程序进行了GB/T112001标准质量体系认证的组织。2 .引用标准下列标准所包含的有关条文,通过引用而成为本技术条件的条文。所有标准都会被修订,使用本技术条件的各方，应探讨采用下列标准最新版本的可能性。GB3983.2-89高电压并联电容器DL/T604-1996高压并联电容器装置订货技术条件GB50227-95并联电容器装置设计规范DL/T653-1998高压并联电容器用放电线圈订货技术条件GB10229-88电抗器GB6450-86干式电力变压器DL462-9
4、2高压并联电容器用串联电抗器3 .使用环境：海拔高度：100Om环境温度：-25C+45风速：W35ms最大日温差：250C覆冰厚度：10mm抗震能力：水平加速度：0.25g垂直加速度：0.125g空气污秽程度：Hl级安装地点：户外4 .技术参数要求：4.1型号：TBB-10-900-IW片散式单个电容100kVar接线型式：单星形接线开口三角电压保护单元型号：BAM型4.2额定电压：11.5/月频率：50Hz二次侧容量IOoVA4.3额定容量及数量：900kvar2台4.4电容量允许偏差：电容器组的实测电容值与额定值之差不超过额定值的5船三相之间电容量不平衡不大于2%。4.5损耗角正切值（t
5、gs）全膜电容器：VO.05%4.6电介质的电气强度极间耐受工频交流电压22.15un,历时IOs4.7绝缘水平：电容器单元上和外壳绝缘的全部端子与外壳间的绝缘应能承受下列耐受电压:1分钟工频耐受电压方均根值35kV(淋雨)(1.25)50us雷电冲击耐受电压峰值75kV4.8稳态过电压装置的连续运行电压为1.05un,且能在下表所规定的稳态过电压下运行相应的时间：工频过电压最大持续时间说明1.IOun长期指长期工作电压下的高值不超过1.1倍1.15un每24h中30min系统电压的调整与波动1.20un5min轻载荷时的电压升高1.30unImin轻载荷时的电压升高4.9放电线圈放电线圈，其
6、额定一次电压与电容器相同额定频率为50Hz,其放电容量与电容器额定容量匹配，其绝缘水平与电容器相当，放电性能应能满足电容器组脱开电源后，在5s内将电容器组上的剩余电压降压至50V及以下。4.10隔离开关每台电容器包含一组隔离开关，型号为：GW5-35D/630A,附手动机构。每台电容器还包含一台单级隔离开关，型号为：GW5-35/630A,附手动机构。4. 11电抗器4.11串联电抗器电容器组包含三台单相串联电抗器，电抗器的技术要求如下：4.11.1 型号：干式空芯电抗器CKGKLJ5l1.5-6(三台一组)；4.11.2 相数:单相4.11.3 系统电压：IOkV4.11.4 频率：50Hz
7、4.11.5 额定电流：与电容器匹配。4.11.6 额定电抗：6%4.11.7 支柱瓷瓶：ZS-35/4004.11.8 单相容量：与电容器匹配4.11.9 电感允许偏差在额定电流及额定频率下，其电抗值的容许偏差为0+5%；三相之间电感量不平衡不大于2%04.11.10 温升温升限值应按照GB6450-86第3.2条的规定。4.11.11 耐受短路电流的能力额定短路耐受电流值不低于额定电流的25倍(3S)4.11.12 稳态过电流应能在方均根值不超过l.l1.30In的电流下连续运行。4.11.13 出厂试验每台产品均应按有关规程通过下述主要试验：电感测量、电抗测量、工频耐压、感应耐压。4.1
8、1.14 安装形式为三相叠放。4.12、避雷器每台电容器应配备氧化锌避雷器三只，型号应为：HY5WR-17/45（附在线监测仪）。4.13型式试验产品应按有关规定通过所有型式试验项目的试验，并具有报告。4.14出厂试验每台产品均应按有关规程完成所有出厂试验项目的试验，并具有报告。4.15其它：4.15.1在电容器器身合适位置处配装二次接线端子盒4.15.2放电线圈应由供方提供相应安装支架和整体安装图。避雷器（HY5WR-17）选择应满足IOkV氧化锌避雷器电容式型的要求。4. 15.3供方应提供设备外形图、安装基础图、安装使用说明书、二次接线原理图等相关资料八份（一正七副）。4.16电容器组的安装方式串联电抗器安装在电容器前电源侧，供货商应提供安装支架及不锈钢围栏，围栏由不锈钢网制作，便于运行中的设备巡视，围栏骨架采用不锈钢管制作。4.17以上各条件未尽事宜均应按相关国家标准执行。
