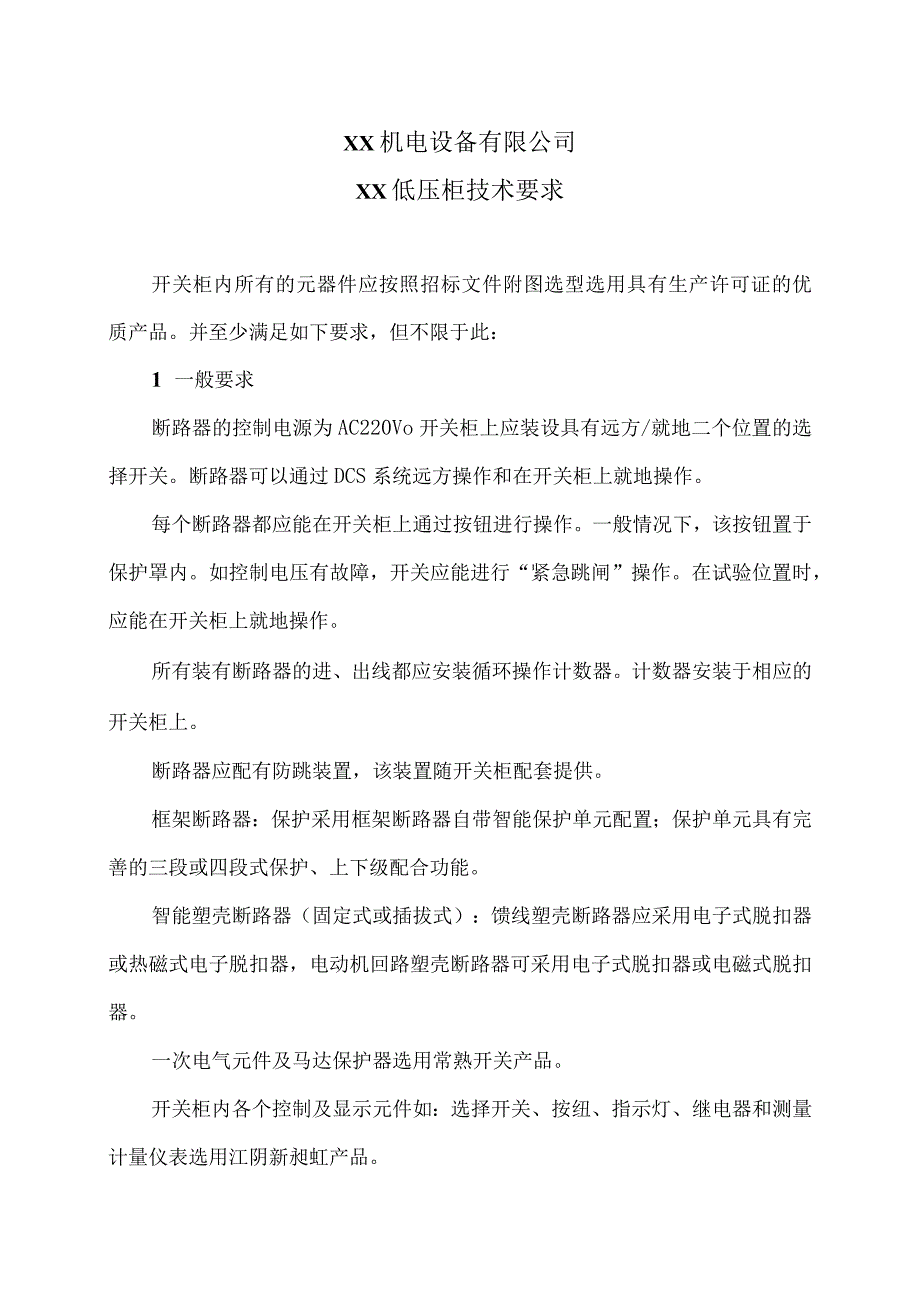

1、XX机电设备有限公司XX低压柜技术要求开关柜内所有的元器件应按照招标文件附图选型选用具有生产许可证的优质产品。并至少满足如下要求，但不限于此：1 一般要求断路器的控制电源为AC220Vo开关柜上应装设具有远方/就地二个位置的选择开关。断路器可以通过DCS系统远方操作和在开关柜上就地操作。每个断路器都应能在开关柜上通过按钮进行操作。一般情况下，该按钮置于保护罩内。如控制电压有故障，开关应能进行“紧急跳闸”操作。在试验位置时，应能在开关柜上就地操作。所有装有断路器的进、出线都应安装循环操作计数器。计数器安装于相应的开关柜上。断路器应配有防跳装置，该装置随开关柜配套提供。框架断路器：保护采用框架断路

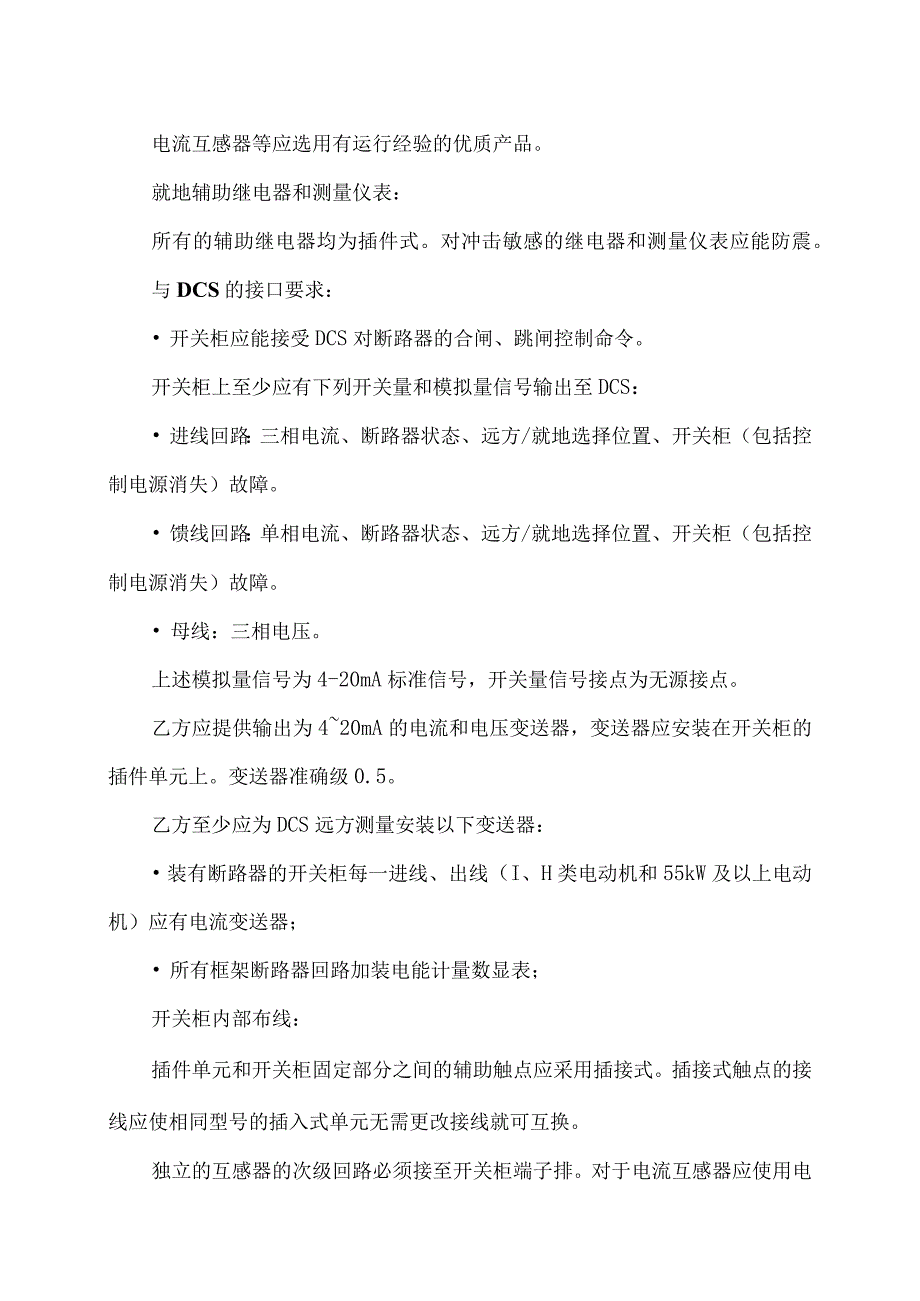

2、器自带智能保护单元配置；保护单元具有完善的三段或四段式保护、上下级配合功能。智能塑壳断路器（固定式或插拔式）：馈线塑壳断路器应采用电子式脱扣器或热磁式电子脱扣器，电动机回路塑壳断路器可采用电子式脱扣器或电磁式脱扣器。一次电气元件及马达保护器选用常熟开关产品。开关柜内各个控制及显示元件如：选择开关、按纽、指示灯、继电器和测量计量仪表选用江阴新昶虹产品。电流互感器等应选用有运行经验的优质产品。就地辅助继电器和测量仪表：所有的辅助继电器均为插件式。对冲击敏感的继电器和测量仪表应能防震。与DCS的接口要求： 开关柜应能接受DCS对断路器的合闸、跳闸控制命令。开关柜上至少应有下列开关量和模拟量信号输出至
3、DCS： 进线回路：三相电流、断路器状态、远方/就地选择位置、开关柜（包括控制电源消失）故障。 馈线回路：单相电流、断路器状态、远方/就地选择位置、开关柜（包括控制电源消失）故障。 母线：三相电压。上述模拟量信号为4-20mA标准信号，开关量信号接点为无源接点。乙方应提供输出为420mA的电流和电压变送器，变送器应安装在开关柜的插件单元上。变送器准确级0.5。乙方至少应为DCS远方测量安装以下变送器： 装有断路器的开关柜每一进线、出线（I、H类电动机和55kW及以上电动机）应有电流变送器； 所有框架断路器回路加装电能计量数显表；开关柜内部布线：插件单元和开关柜固定部分之间的辅助触点应采用插接式

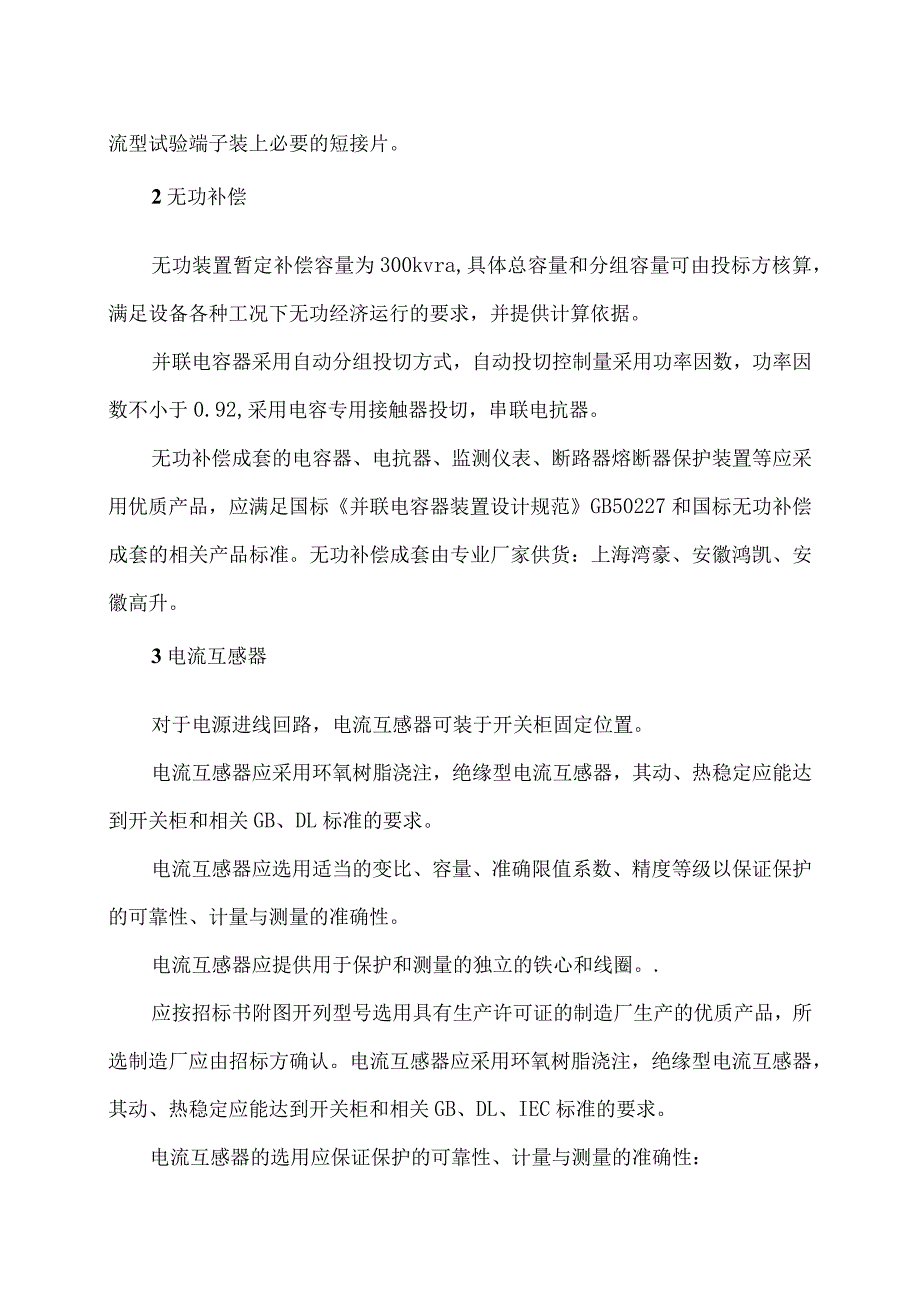

4、。插接式触点的接线应使相同型号的插入式单元无需更改接线就可互换。独立的互感器的次级回路必须接至开关柜端子排。对于电流互感器应使用电流型试验端子装上必要的短接片。2无功补偿无功装置暂定补偿容量为300kvra,具体总容量和分组容量可由投标方核算，满足设备各种工况下无功经济运行的要求，并提供计算依据。并联电容器采用自动分组投切方式，自动投切控制量采用功率因数，功率因数不小于0.92,采用电容专用接触器投切，串联电抗器。无功补偿成套的电容器、电抗器、监测仪表、断路器熔断器保护装置等应采用优质产品，应满足国标并联电容器装置设计规范GB50227和国标无功补偿成套的相关产品标准。无功补偿成套由专业厂家供
5、货：上海湾豪、安徽鸿凯、安徽高升。3电流互感器对于电源进线回路，电流互感器可装于开关柜固定位置。电流互感器应采用环氧树脂浇注，绝缘型电流互感器，其动、热稳定应能达到开关柜和相关GB、DL标准的要求。电流互感器应选用适当的变比、容量、准确限值系数、精度等级以保证保护的可靠性、计量与测量的准确性。电流互感器应提供用于保护和测量的独立的铁心和线圈。.应按招标书附图开列型号选用具有生产许可证的制造厂生产的优质产品，所选制造厂应由招标方确认。电流互感器应采用环氧树脂浇注，绝缘型电流互感器，其动、热稳定应能达到开关柜和相关GB、DL、IEC标准的要求。电流互感器的选用应保证保护的可靠性、计量与测量的准确性
6、：测量精度：准确级0.5保护精度：准确级10P20电流互感器的容量根据需要确定。电流互感器应提供用于保护和测量的独立线芯。4就地辅助继电器和测量仪表应按招标方的设计图纸安装测量仪表、继电器等。对冲击敏感的测量仪器和继电器应能防震。测量仪表接变送器二次侧（需送入DCS系统的电气量），准确级1.0。所有的辅助继电器均为插件式。对冲击敏感的测量仪器和继电器能防震。测量仪表接变送器二次侧（需送入DCS系统的电气量）,采用平镶式安装。至少采用下列就地测量仪表：a.进线断路器回路的三相电流指示；b.带手动操作开关的插件式单元采用单相电流显示；C,采用带七路选择开关的电压表来测量LlN、L2N、L3-N,以
7、及开关柜所有0.4kV进线各相之间的电压；4指示灯和按钮所有指示灯和按钮颜色：合闸（接通）位置信号灯和按钮应为红色，跳闸（断开）位置信号灯和按钮应为绿色。从正面看，绿灯在左红灯在右。5转换开关断路器能就地或通过DCS系统控制，必须采用带钥匙的选择开关来选择试验或运行以及就地或远方方式。6控制和辅助电源控制回路断路器应能同时打开控制回路的两侧，当它打开时，应防止断路器远方和就地跳、合闸。7辅助开关和机械联锁7.1 辅助开关投标方应提供断路器的足够的辅助接点，并将辅助开关接点接至开关柜与外部连接用的设备端子排上。7.2 机械联锁a.当断路器在合闸状态时，防止断路器移至运行位置，或者从运行位置移出。b.除非一次隔离装置处于完好接触或分离一个安全距离，应防止断路器合闸。C.为指示断路器的“开”和“合”位置，应提供机械动作指示牌。8铭牌每面开关柜均应备有一个铭牌，其安装在控制柜表面显而易见的位置,并由防腐材料制作，字样、符号应清晰耐久，铭牌应符合IEC56的规范。铭牌具有清晰、可识别的文字、抗腐蚀的铭牌，将其永久的固定在每一组装件容易看得见的地方。铭牌要提供有关设备的全部必要资料，但至少必须包括（不限于）下列：制造厂的名称、设备型号、设备名称、主要技术参数、出厂检验编码、出厂日期、工程识别号和重量等。设备标识采用KKS编码。
