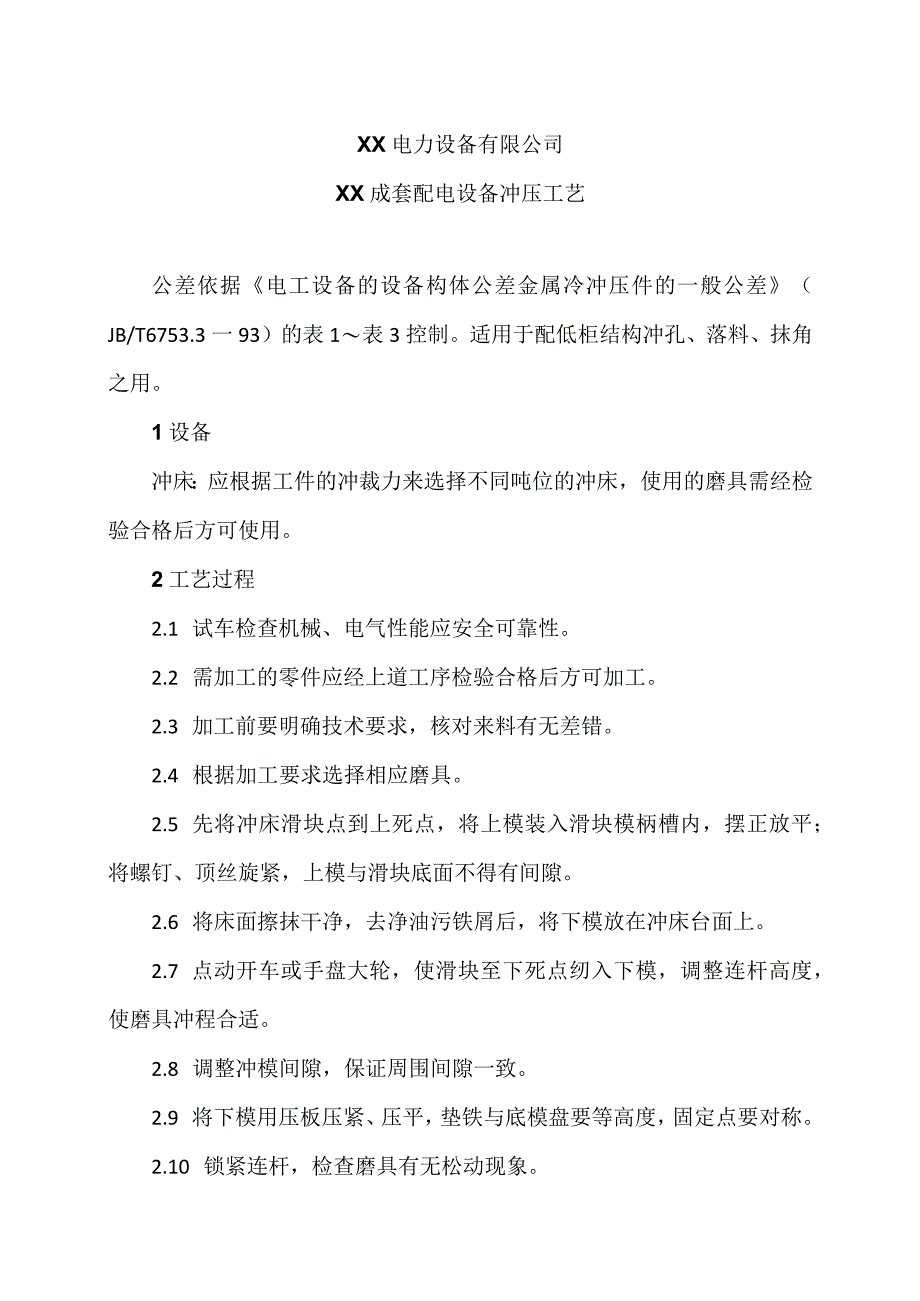

XX电力设备有限公司XX成套配电设备冲压工艺(2023年).docx_第1页
第1页 / 共2页

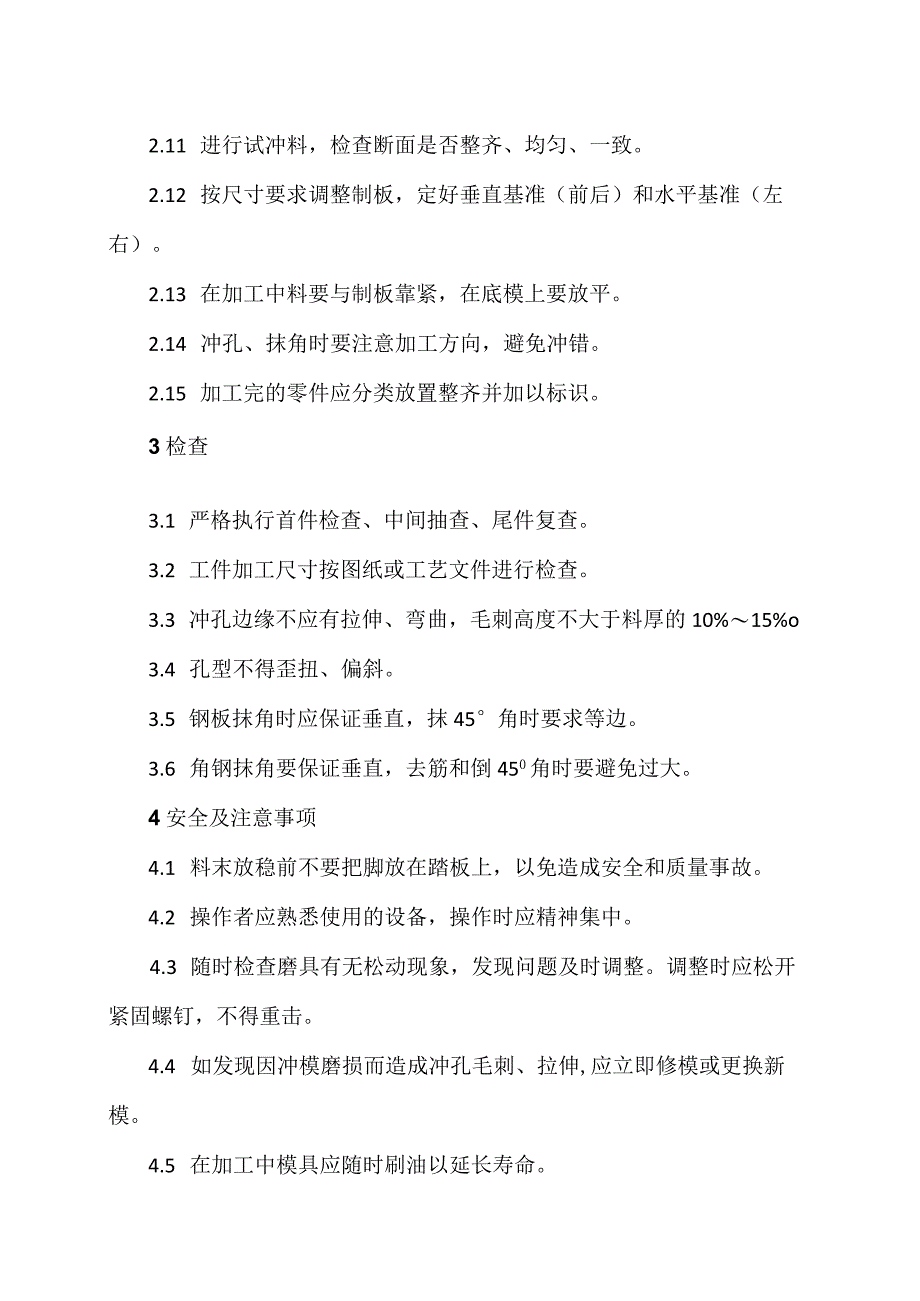

XX电力设备有限公司XX成套配电设备冲压工艺(2023年).docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《XX电力设备有限公司XX成套配电设备冲压工艺(2023年).docx》由会员分享,可在线阅读,更多相关《XX电力设备有限公司XX成套配电设备冲压工艺(2023年).docx(2页珍藏版)》请在第壹文秘上搜索。

1、XX电力设备有限公司XX成套配电设备冲压工艺公差依据电工设备的设备构体公差金属冷冲压件的一般公差(JB/T6753.3一93)的表1表3控制。适用于配低柜结构冲孔、落料、抹角之用。1设备冲床:应根据工件的冲裁力来选择不同吨位的冲床,使用的磨具需经检验合格后方可使用。2工艺过程2.1 试车检查机械、电气性能应安全可靠性。2.2 需加工的零件应经上道工序检验合格后方可加工。2.3 加工前要明确技术要求,核对来料有无差错。2.4 根据加工要求选择相应磨具。2.5 先将冲床滑块点到上死点,将上模装入滑块模柄槽内,摆正放平;将螺钉、顶丝旋紧,上模与滑块底面不得有间隙。2.6 将床面擦抹干净,去净油污铁屑

2、后,将下模放在冲床台面上。2.7 点动开车或手盘大轮,使滑块至下死点纫入下模,调整连杆高度,使磨具冲程合适。2.8 调整冲模间隙,保证周围间隙一致。2.9 将下模用压板压紧、压平,垫铁与底模盘要等高度,固定点要对称。2.10 锁紧连杆,检查磨具有无松动现象。2.11 进行试冲料,检查断面是否整齐、均匀、一致。2.12 按尺寸要求调整制板,定好垂直基准(前后)和水平基准(左右)。2.13 在加工中料要与制板靠紧,在底模上要放平。2.14 冲孔、抹角时要注意加工方向,避免冲错。2.15 加工完的零件应分类放置整齐并加以标识。3检查3.1 严格执行首件检查、中间抽查、尾件复查。3.2 工件加工尺寸按图纸或工艺文件进行检查。3.3 冲孔边缘不应有拉伸、弯曲,毛刺高度不大于料厚的10%15%o3.4 孔型不得歪扭、偏斜。3.5 钢板抹角时应保证垂直,抹45角时要求等边。3.6 角钢抹角要保证垂直,去筋和倒450角时要避免过大。4安全及注意事项4.1 料末放稳前不要把脚放在踏板上,以免造成安全和质量事故。4.2 操作者应熟悉使用的设备,操作时应精神集中。4.3 随时检查磨具有无松动现象,发现问题及时调整。调整时应松开紧固螺钉,不得重击。4.4 如发现因冲模磨损而造成冲孔毛刺、拉伸,应立即修模或更换新模。4.5 在加工中模具应随时刷油以延长寿命。
