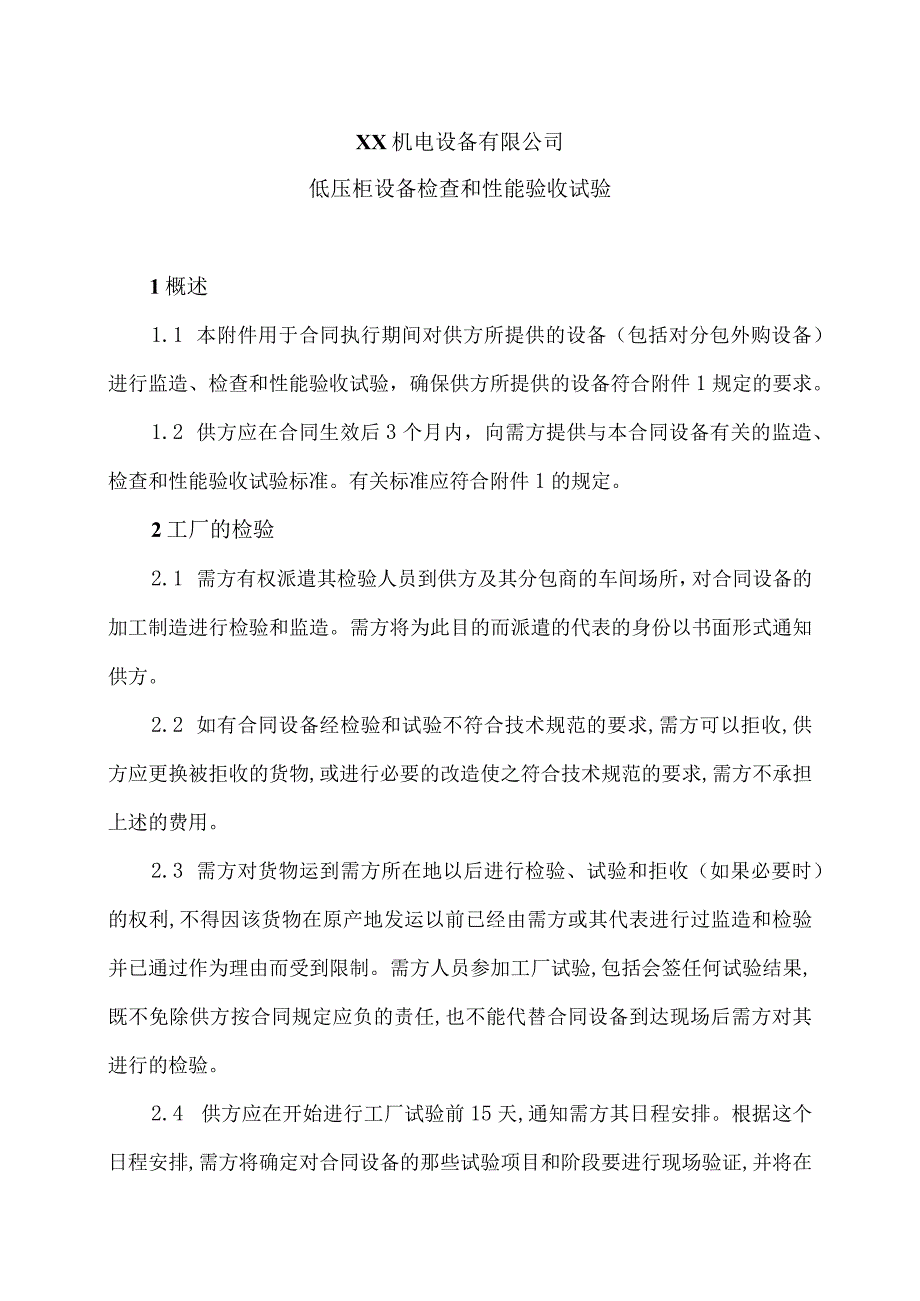

XX机电设备有限公司低压柜设备检查和性能验收试验(2023年).docx_第1页
第1页 / 共5页

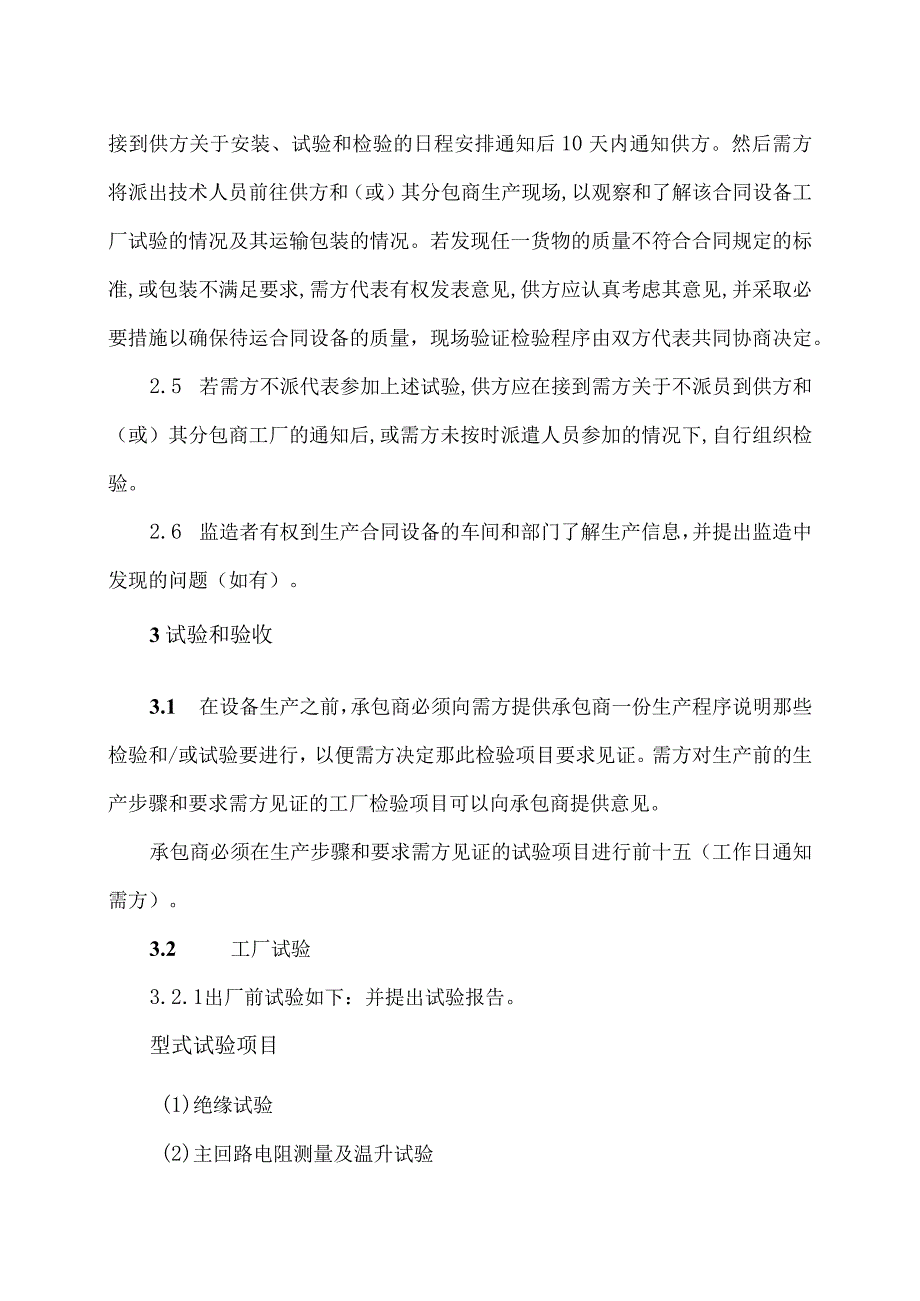

XX机电设备有限公司低压柜设备检查和性能验收试验(2023年).docx_第2页
第2页 / 共5页

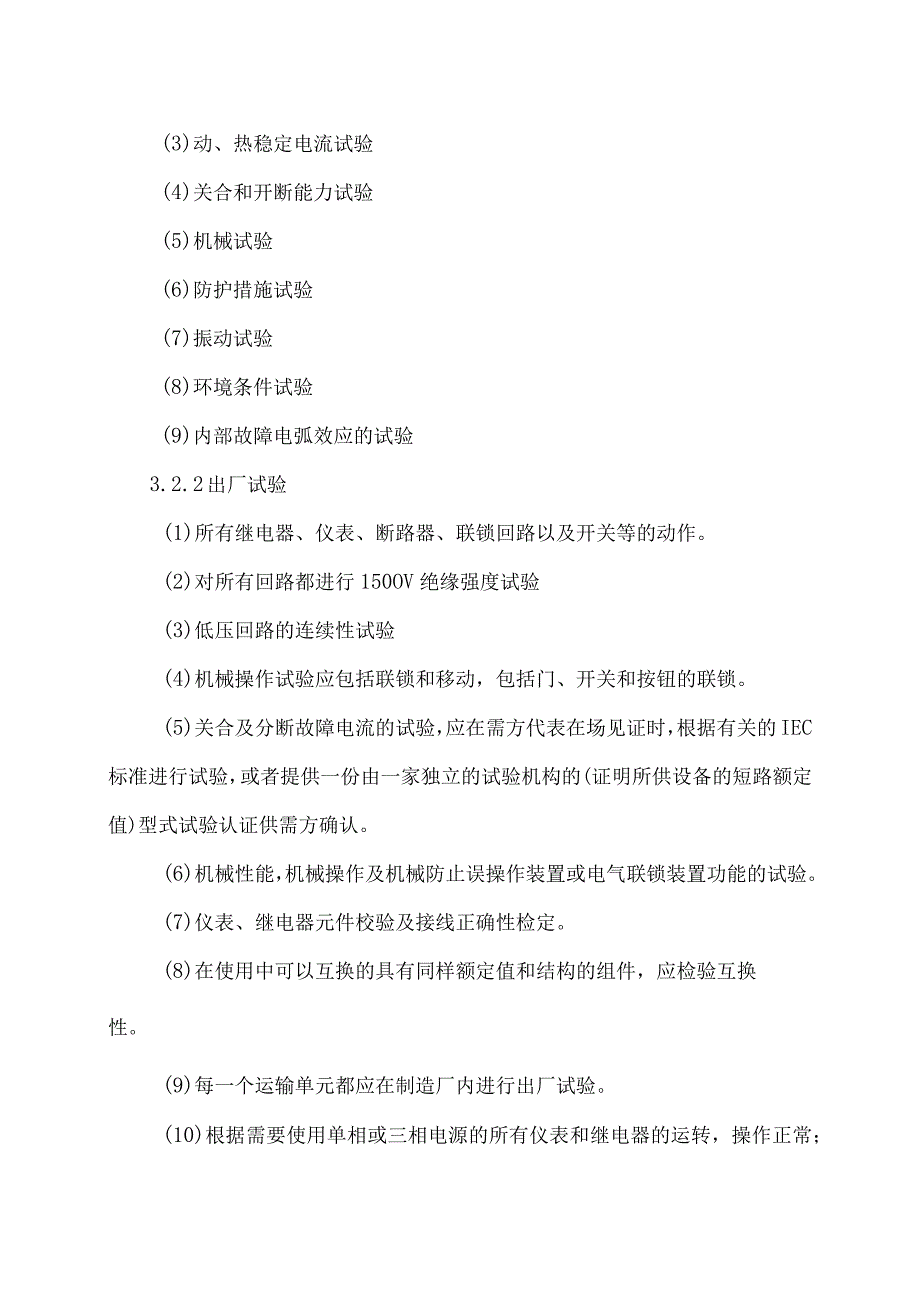

XX机电设备有限公司低压柜设备检查和性能验收试验(2023年).docx_第3页
第3页 / 共5页
XX机电设备有限公司低压柜设备检查和性能验收试验(2023年).docx_第4页
第4页 / 共5页
XX机电设备有限公司低压柜设备检查和性能验收试验(2023年).docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《XX机电设备有限公司低压柜设备检查和性能验收试验(2023年).docx》由会员分享,可在线阅读,更多相关《XX机电设备有限公司低压柜设备检查和性能验收试验(2023年).docx(5页珍藏版)》请在第壹文秘上搜索。

1、XX机电设备有限公司低压柜设备检查和性能验收试验1概述1.1 本附件用于合同执行期间对供方所提供的设备(包括对分包外购设备)进行监造、检查和性能验收试验,确保供方所提供的设备符合附件1规定的要求。1.2 供方应在合同生效后3个月内,向需方提供与本合同设备有关的监造、检查和性能验收试验标准。有关标准应符合附件1的规定。2工厂的检验2.1 需方有权派遣其检验人员到供方及其分包商的车间场所,对合同设备的加工制造进行检验和监造。需方将为此目的而派遣的代表的身份以书面形式通知供方。2.2 如有合同设备经检验和试验不符合技术规范的要求,需方可以拒收,供方应更换被拒收的货物,或进行必要的改造使之符合技术规范

2、的要求,需方不承担上述的费用。2.3 需方对货物运到需方所在地以后进行检验、试验和拒收(如果必要时)的权利,不得因该货物在原产地发运以前已经由需方或其代表进行过监造和检验并已通过作为理由而受到限制。需方人员参加工厂试验,包括会签任何试验结果,既不免除供方按合同规定应负的责任,也不能代替合同设备到达现场后需方对其进行的检验。2.4 供方应在开始进行工厂试验前15天,通知需方其日程安排。根据这个日程安排,需方将确定对合同设备的那些试验项目和阶段要进行现场验证,并将在接到供方关于安装、试验和检验的日程安排通知后10天内通知供方。然后需方将派出技术人员前往供方和(或)其分包商生产现场,以观察和了解该合

3、同设备工厂试验的情况及其运输包装的情况。若发现任一货物的质量不符合合同规定的标准,或包装不满足要求,需方代表有权发表意见,供方应认真考虑其意见,并采取必要措施以确保待运合同设备的质量,现场验证检验程序由双方代表共同协商决定。2.5 若需方不派代表参加上述试验,供方应在接到需方关于不派员到供方和(或)其分包商工厂的通知后,或需方未按时派遣人员参加的情况下,自行组织检验。2.6 监造者有权到生产合同设备的车间和部门了解生产信息,并提出监造中发现的问题(如有)。3试验和验收3.1 在设备生产之前,承包商必须向需方提供承包商一份生产程序说明那些检验和/或试验要进行,以便需方决定那此检验项目要求见证。需

4、方对生产前的生产步骤和要求需方见证的工厂检验项目可以向承包商提供意见。承包商必须在生产步骤和要求需方见证的试验项目进行前十五(工作日通知需方)。3.2 工厂试验3.2.1 出厂前试验如下:并提出试验报告。型式试验项目(1)绝缘试验(2)主回路电阻测量及温升试验(3)动、热稳定电流试验(4)关合和开断能力试验(5)机械试验(6)防护措施试验(7)振动试验(8)环境条件试验(9)内部故障电弧效应的试验3.2.2 出厂试验(1)所有继电器、仪表、断路器、联锁回路以及开关等的动作。(2)对所有回路都进行150OV绝缘强度试验(3)低压回路的连续性试验(4)机械操作试验应包括联锁和移动,包括门、开关和按

5、钮的联锁。(5)关合及分断故障电流的试验,应在需方代表在场见证时,根据有关的IEC标准进行试验,或者提供一份由一家独立的试验机构的(证明所供设备的短路额定值)型式试验认证供需方确认。(6)机械性能,机械操作及机械防止误操作装置或电气联锁装置功能的试验。(7)仪表、继电器元件校验及接线正确性检定。(8)在使用中可以互换的具有同样额定值和结构的组件,应检验互换性。(9)每一个运输单元都应在制造厂内进行出厂试验。(10)根据需要使用单相或三相电源的所有仪表和继电器的运转,操作正常;(11)使用适当的电压对所有低压控制电路的通电,操作试验,操作顺序和所要求的极性试验;3.3 现场试验现场试验包括但不限

6、于下列内容:(1)外观检查;(2)所有电路的连续性试验以及是否符合需方的接线图;(3)动力接线和控制接线的绝缘电阻测试;(4)相序检查;(5)低压电路的通电试验;(6)所有表计、继电器、要求仪表、报警和脱扣的操作试验;(7)所有设备的功能性试验。(8)所有断路器的手动和电动操作。(9)所有起动器必须手动和电动操作三次以上。3.4 试验和验收准则(1)所有的试验及验收均应根据电气装置安装工程电气设备交接试验标准GB50150(最新版本)进行,承包商提供的所有响应设备产品应进行适用标准中规定的全部检验、出厂试验和型式试验,以确保材料和工艺符合规范和图纸的技术要求。(2)承包商应提供产品或材料和适用标准中规定的出厂试验和形式试验的技术要求相一致的证明书。(3)需方保留最终车间功能性试验期间拥有代表性文件的权利,承包商应对所供设备和材料的技术参数和资料负责。(4)承包商所提供的系统(设备)的图纸和资料应能满足现场第三方进行安装调试的要求。
