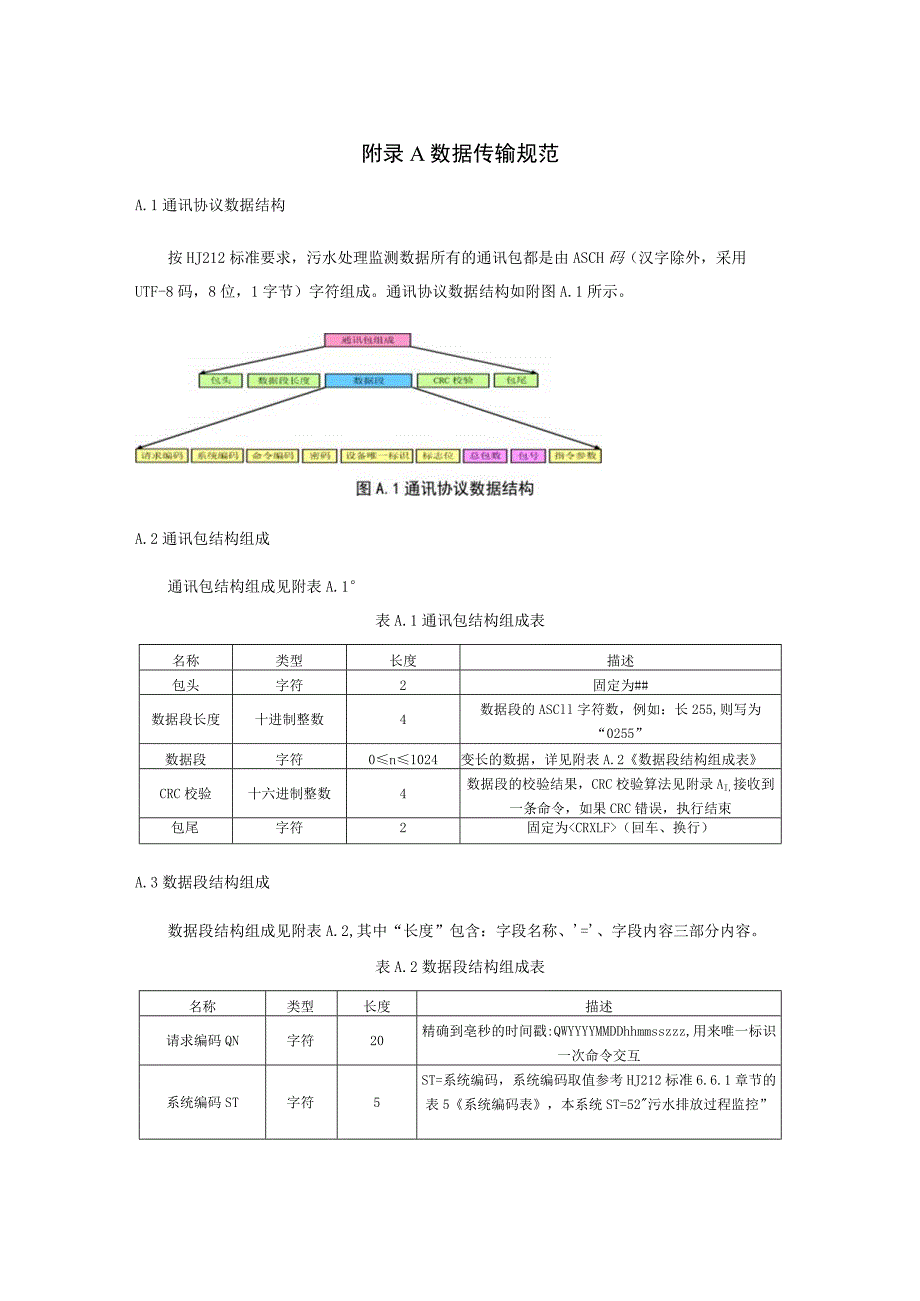

1、附录A数据传输规范A.1通讯协议数据结构按HJ212标准要求，污水处理监测数据所有的通讯包都是由ASCH码（汉字除外，采用UTF-8码，8位，1字节）字符组成。通讯协议数据结构如附图A.1所示。A.2通讯包结构组成通讯包结构组成见附表A.1表A.1通讯包结构组成表名称类型长度描述包头字符2固定为#数据段长度十进制整数4数据段的ASCll字符数，例如：长255,则写为“0255”数据段字符0n1024变长的数据，详见附表A.2数据段结构组成表CRC校验十六进制整数4数据段的校验结果，CRC校验算法见附录AI,接收到一条命令，如果CRC错误，执行结束包尾字符2固定为（回车、换行）A.3数据段结构组

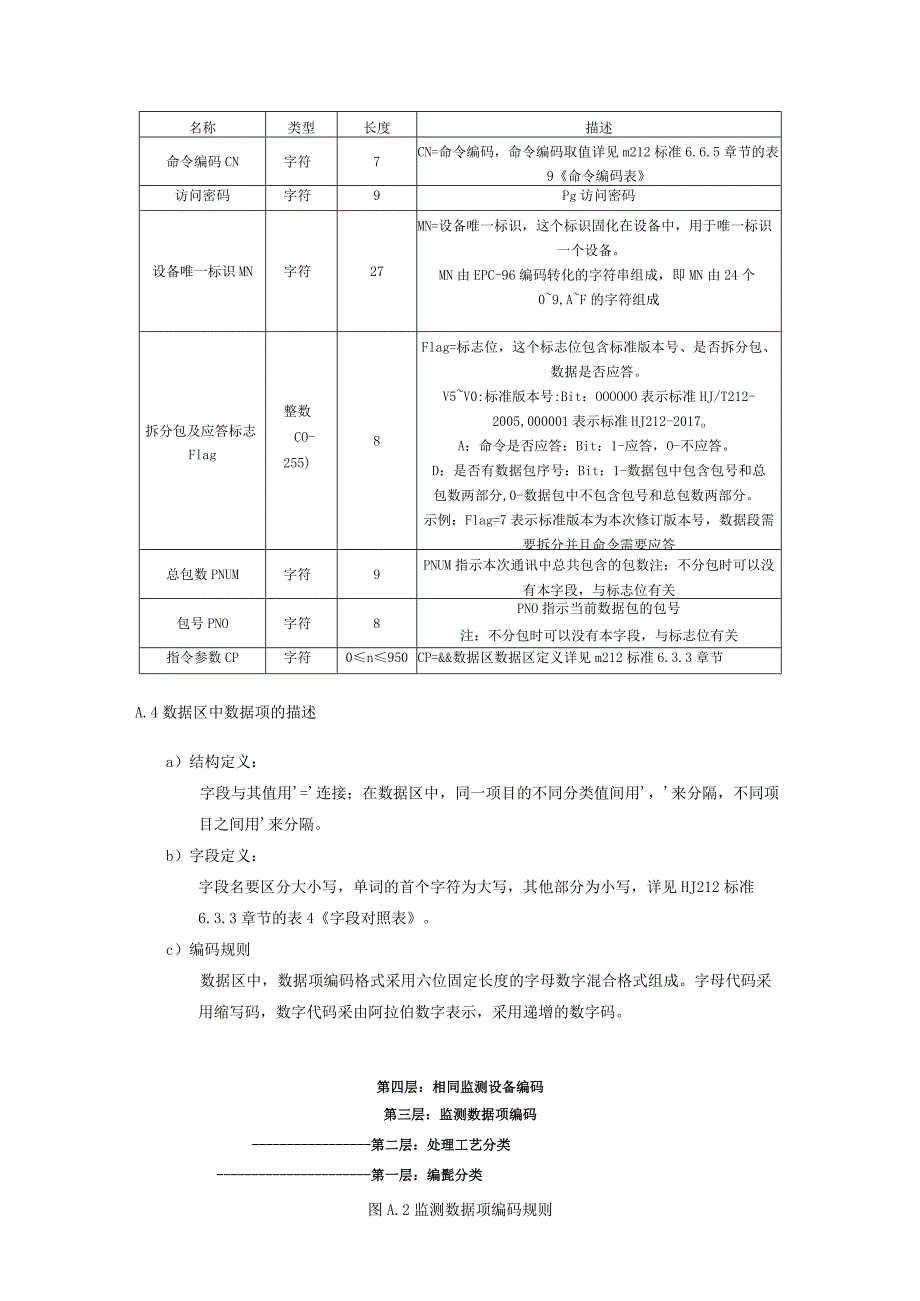

2、成数据段结构组成见附表A.2,其中“长度”包含：字段名称、=、字段内容三部分内容。表A.2数据段结构组成表名称类型长度描述请求编码QN字符20精确到亳秒的时间戳:QWYYYYMMDDhhmmsszzz,用来唯一标识一次命令交互系统编码ST字符5ST=系统编码，系统编码取值参考HJ212标准6.6.1章节的表5系统编码表，本系统ST=52污水排放过程监控”名称类型长度描述命令编码CN字符7CN=命令编码，命令编码取值详见m212标准6.6.5章节的表9命令编码表访问密码字符9Pg访问密码设备唯一标识MN字符27MN=设备唯一标识，这个标识固化在设备中，用于唯一标识一个设备。MN由EPC-96编码
3、转化的字符串组成，即MN由24个09,AF的字符组成拆分包及应答标志Flag整数CO-255)8Flag=标志位，这个标志位包含标准版本号、是否拆分包、数据是否应答。V5V0:标准版本号:Bit：OOOOOO表示标准HJ/T212-2005,000001表示标准HJ212-2017oA：命令是否应答：Bit：1-应答，O-不应答。D：是否有数据包序号：Bit：1-数据包中包含包号和总包数两部分,0-数据包中不包含包号和总包数两部分。示例：Flag=7表示标准版本为本次修订版本号，数据段需要拆分并且命令需要应答总包数PNUM字符9PNUM指示本次通讯中总共包含的包数注：不分包时可以没有本字段，与
4、标志位有关包号PNO字符8PNO指示当前数据包的包号注：不分包时可以没有本字段，与标志位有关指令参数CP字符0n950CP=&数据区数据区定义详见m212标准6.3.3章节A.4数据区中数据项的描述a）结构定义：字段与其值用=连接；在数据区中，同一项目的不同分类值间用，来分隔，不同项目之间用来分隔。b）字段定义：字段名要区分大小写，单词的首个字符为大写，其他部分为小写，详见HJ212标准6.3.3章节的表4字段对照表。c）编码规则数据区中，数据项编码格式采用六位固定长度的字母数字混合格式组成。字母代码采用缩写码，数字代码采由阿拉伯数字表示，采用递增的数字码。第四层：相同监测设备编码第三层：监测

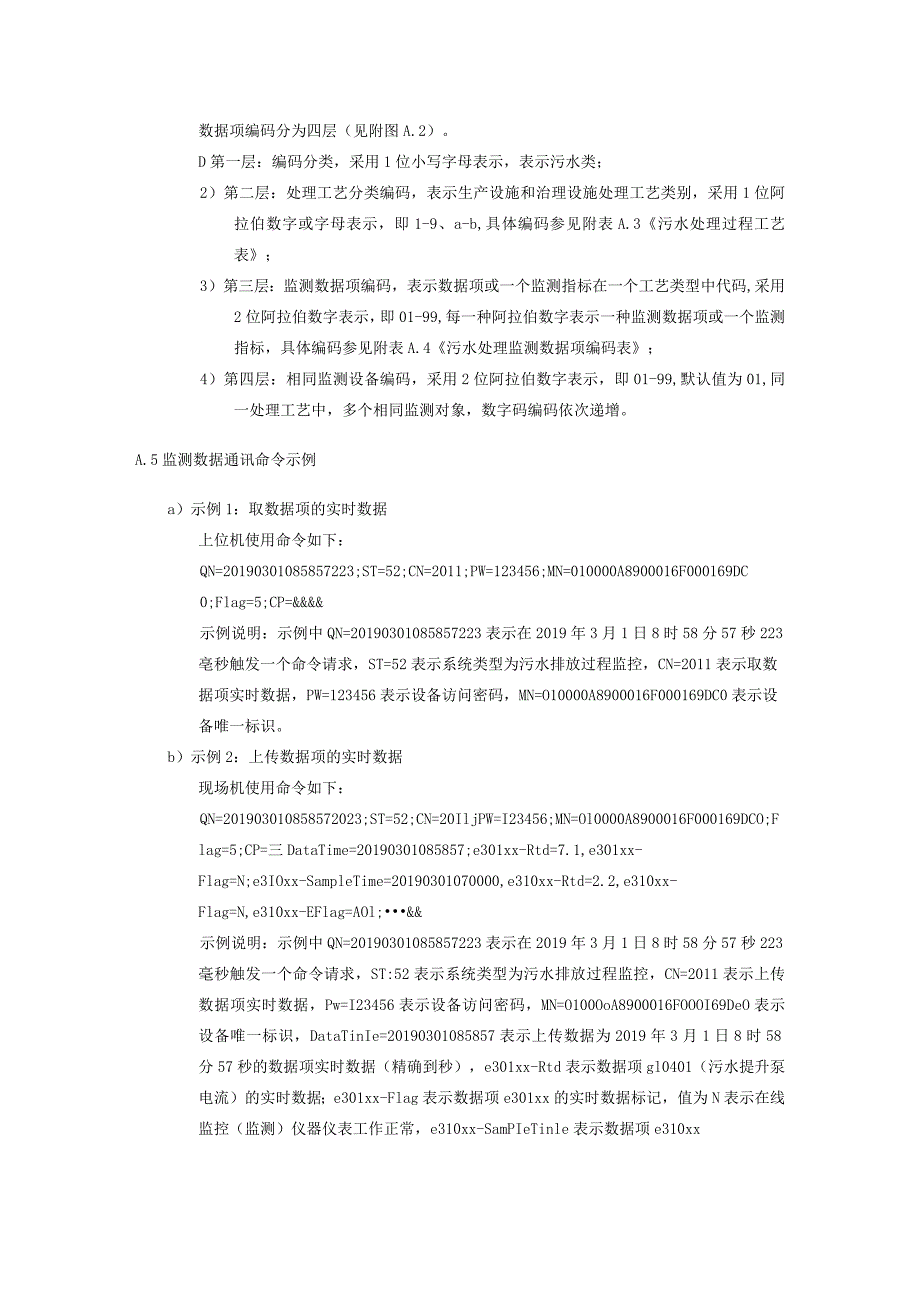

5、数据项编码第二层：处理工艺分类第一层：编髭分类图A.2监测数据项编码规则数据项编码分为四层（见附图A.2）。D第一层：编码分类，采用1位小写字母表示，表示污水类；2）第二层：处理工艺分类编码，表示生产设施和治理设施处理工艺类别，采用1位阿拉伯数字或字母表示，即1-9、a-b,具体编码参见附表A.3污水处理过程工艺表；3）第三层：监测数据项编码，表示数据项或一个监测指标在一个工艺类型中代码,采用2位阿拉伯数字表示，即01-99,每一种阿拉伯数字表示一种监测数据项或一个监测指标，具体编码参见附表A.4污水处理监测数据项编码表；4）第四层：相同监测设备编码，采用2位阿拉伯数字表示，即01-99,默认
6、值为01,同一处理工艺中，多个相同监测对象，数字码编码依次递增。A.5监测数据通讯命令示例a）示例1：取数据项的实时数据上位机使用命令如下：QN=20190301085857223;ST=52;CN=2011;PW=123456;MN=010000A8900016F000169DC0;Flag=5;CP=&示例说明：示例中QN=20190301085857223表示在2019年3月1日8时58分57秒223亳秒触发一个命令请求，ST=52表示系统类型为污水排放过程监控，CN=2011表示取数据项实时数据，PW=123456表示设备访问密码，MN=O10000A8900016F000169DC0
7、表示设备唯一标识。b）示例2：上传数据项的实时数据现场机使用命令如下：QN=201903010858572023;ST=52;CN=20IljPW=I23456;MN=Ol0000A8900016F000169DCO;Flag=5;CP=三DataTime=20190301085857;e301xx-Rtd=7.1,e301xx-Flag=N;e3IOxx-SampleTime=20190301070000,e310xx-Rtd=2.2,e310xx-Flag=N,e310xx-EFlag=AOl;&示例说明：示例中QN=20190301085857223表示在2019年3月1日8时58分57
8、秒223毫秒触发一个命令请求，ST:52表示系统类型为污水排放过程监控，CN=2011表示上传数据项实时数据，Pw=I23456表示设备访问密码，MN=O100OoA8900016FOOOI69DeO表示设备唯一标识，DataTinIe=20190301085857表示上传数据为2019年3月1日8时58分57秒的数据项实时数据（精确到秒），e301xx-Rtd表示数据项gl0401（污水提升泵电流）的实时数据；e301xx-Flag表示数据项e301xx的实时数据标记，值为N表示在线监控（监测）仪器仪表工作正常，e310xx-SamPIeTinle表示数据项e310xx（污泥压滤机电流）的实
9、时数据采样时间点，精确到秒（可以没有此项，根据实际情况确定），e310xx-EFlag表示数据项e310xx对应在线监控（监测）仪器仪表的设备标志，取值由具体设备自行定义（可以没有此项，根据实际情况确定）。表C3污水处理过程工艺表序号类别工艺类型代码备注1污水处理厂进口污水流量及污染物12污水处理厂出口污水流量及污染物23传统活性污泥法34氧化沟法45AO法一A2O法56SBR法67生物接触氧化法78生物滤池法89污水处理厂设计参数9IO预留扩充a-b表A.4污水处理监测数据项编码表编码中文名称缺省计量单位缺省数据类型备注ellxx进水口流量升/秒N6.2el02xx进水口COD11毫克/升N
10、5.1el03xx进水口氨氮毫克/升N3.2el04xx进水口总磷亳克/升N3.2el05xx进水口总氮亳克/升N5.1el06xx进水口PH无量纲N2.2*elO7xx进水口温度摄氏度N2.1扩充*el08xx进水口SS毫克/升N3.1扩充*e!09xx进水口BOD,.,毫克/升N3.1扩充e201xx出水口流量升/秒N6.2e202xx出水口COD11毫克/升N5.1e203xx出水口疑氮亳克/升N3.2e204xx出水口总磷亳克/升N3.2e205xx出水口PH无量纲N2.2*e206xx出水口总氮毫克/升N5.1扩充*e207xx出水口温度摄氏度N2.1扩充*e208xx出水口SS亳克
11、/升N3.1扩充*e209xx出水口BODs亳克/升N3.1扩充e301xx污水提升泵工作电流安培N4.2e302xx鼓风机工作电流安培N4.2e303xx鼓风机风量毫克/升N7暂不采集e304xx生化池污泥浓度毫克/升N5.1e305xx生化池溶解氧浓度亳克/升N5.1编码中文名称缺省计量单位缺省数据类型备注e306xx剩余污泥泵工作电流安培N4.2e307xx污泥回流泵工作电流安培N4.2e308xx污泥回流量千克N7暂不采集e309xx污泥剩余量千克N7e310xx污泥压灌机工作电流安培N4.2e311xx阀门状态无量纲Nl超越阀门，暂不采集e312xx储泥池液位米N2.3暂不采集e31
12、3xx加药量亳克/升N5.1暂不采集e314xx生化池氧化还原电位亳伏特N7哲不采集*e315xx提升泵池液位米N2.3犷充，暂不采集e4Olxx污水提升泵工作电流安培N4.2e402xx曝气设备工作电流安培N4.2e403xx生化池污泥浓度毫克/升N5.1e404xx厌氧池溶解氧浓度毫克/升N5.1e405xx缺氧池溶解氧浓度亳克/升N5.1e406xx好氧池溶解氧浓度亳克/升N5.1e407xx剩余污泥泵工作电流安培N4.2e408xx污泥回流泵工作电流安培N4.2e409xx污泥回流量千克N4.2暂不采集e410xx污泥剩余量千克N4.2e411xx污泥压滤机工作电流安培N4.2e412
13、xx搅拌器状态无量纲Nl暂不采集e413xx阀门状态无量纲Nl超越阀门，暂不采集e414xx缺氧池氧化还原电位毫伏特N7暂不采集e415xx好氧池氧化还原电位毫伏特N7暂不采集e416xx提升泵池液位米N2.3暂不采集e417xx储泥池液位米N2.3暂不采集e418xx加药量亳克/升N5.1暂不采集e501xx污水提升泵工作电流安培N4.2e502xx曝气设备工作电流安培N4.2e503xx供气量状态无量纲Nl暂不采集e504xx生化池污泥浓度亳克/升N5.1e505xx厌氧池溶解氧浓度亳克/升N5.1e506xx缺氧池溶解氯浓度亳克/升N5.1e507xx好氧池溶解氧浓度亳克/升N5.1e508xx混合液回流泵工作电流安培N4.2e509xx剩余污泥泵工作电流安培N4.2
