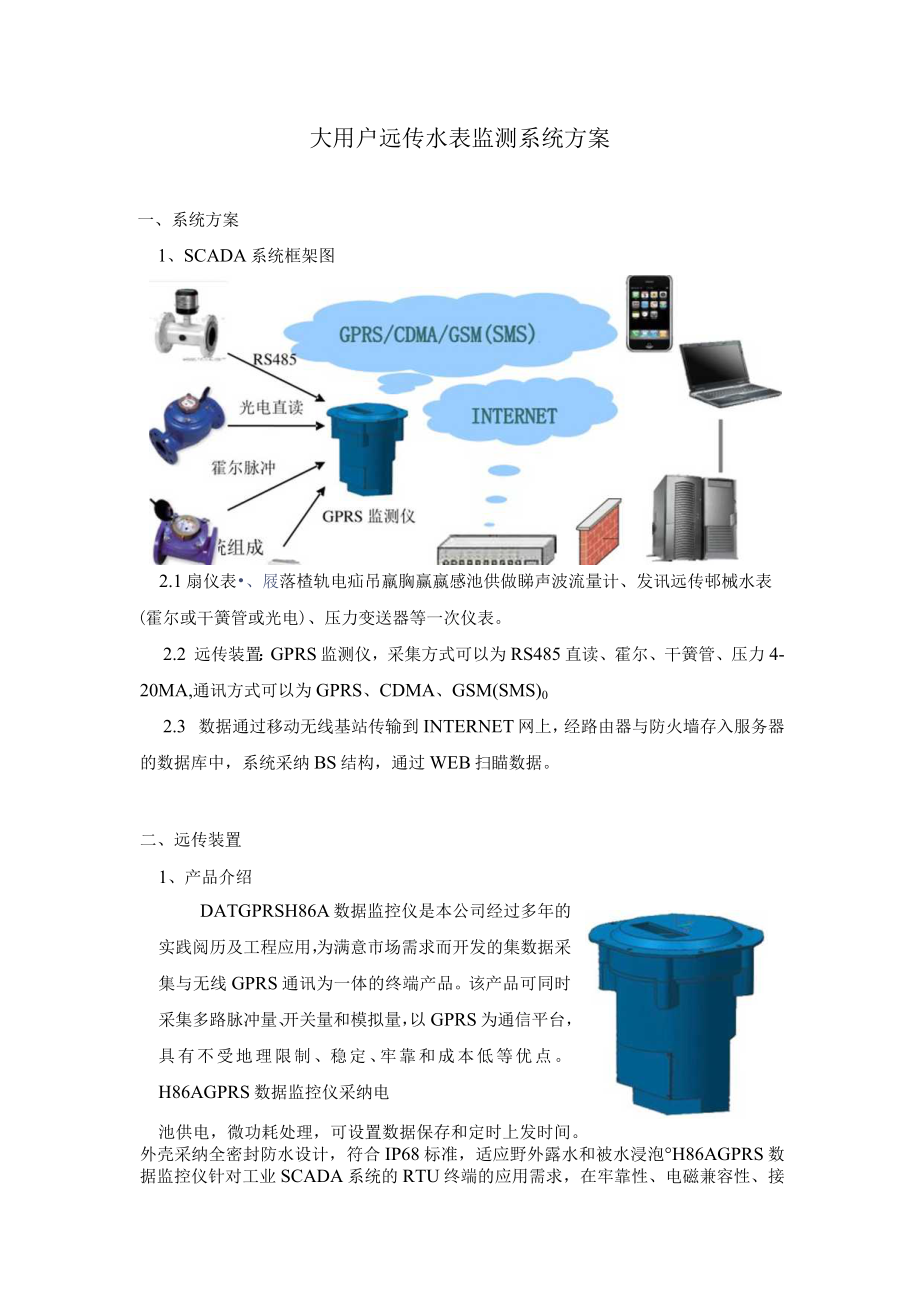

1、大用户远传水表监测系统方案一、系统方案1、SCADA系统框架图2.1扇仪表、屐落楂轨电疝吊羸胸赢嬴感池供做睇声波流量计、发讯远传邨械水表(霍尔或干簧管或光电)、压力变送器等一次仪表。2.2 远传装置：GPRS监测仪，采集方式可以为RS485直读、霍尔、干簧管、压力4-20MA,通讯方式可以为GPRS、CDMA、GSM(SMS)02.3 数据通过移动无线基站传输到INTERNET网上，经路由器与防火墙存入服务器的数据库中，系统采纳BS结构，通过WEB扫瞄数据。二、远传装置1、产品介绍DATGPRSH86A数据监控仪是本公司经过多年的实践阅历及工程应用，为满意市场需求而开发的集数据采集与无线GPR
2、S通讯为一体的终端产品。该产品可同时采集多路脉冲量、开关量和模拟量，以GPRS为通信平台，具有不受地理限制、稳定、牢靠和成本低等优点。H86AGPRS数据监控仪采纳电池供电，微功耗处理，可设置数据保存和定时上发时间。外壳采纳全密封防水设计，符合IP68标准，适应野外露水和被水浸泡H86AGPRS数据监控仪针对工业SCADA系统的RTU终端的应用需求，在牢靠性、电磁兼容性、接口、工作温度范围及输入输出等方面均采纳产品化和工业化设计，保证了长期恶劣环境下工作的稳定性和牢靠性，可广泛应用于没有外部电源供应的远程数据采集和设施监控等领域。H86AGPRS数据监控仪为功能最为完善的低功耗GPRS采集通讯

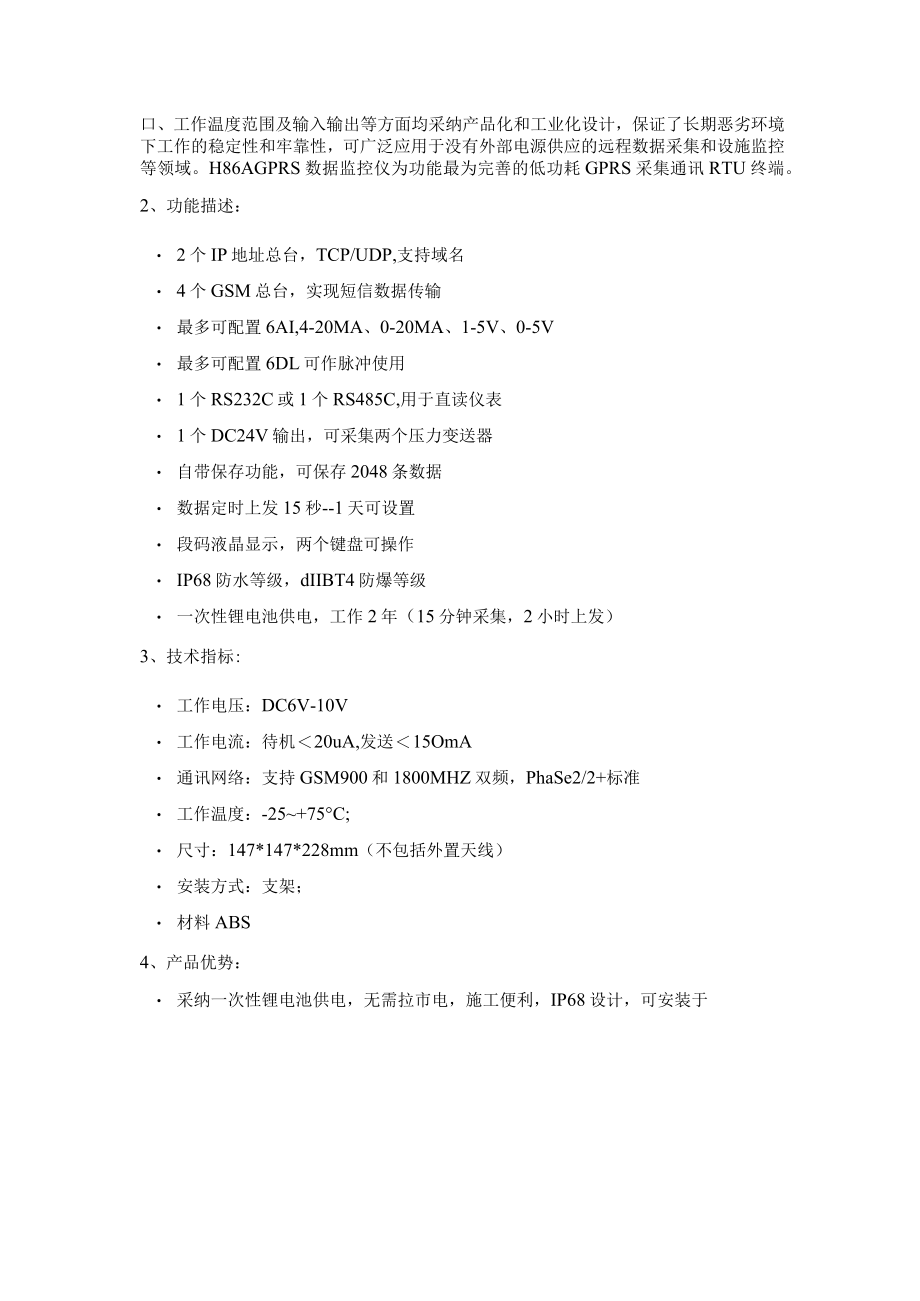

3、RTU终端。2、功能描述： 2个IP地址总台，TCP/UDP,支持域名 4个GSM总台，实现短信数据传输 最多可配置6AI,4-20MA、0-20MA、1-5V、0-5V 最多可配置6DL可作脉冲使用 1个RS232C或1个RS485C,用于直读仪表 1个DC24V输出，可采集两个压力变送器 自带保存功能，可保存2048条数据 数据定时上发15秒-1天可设置 段码液晶显示，两个键盘可操作 IP68防水等级，dIIBT4防爆等级 一次性锂电池供电，工作2年（15分钟采集，2小时上发）3、技术指标: 工作电压：DC6V-10V 工作电流：待机20uA,发送15OmA 通讯网络：支持GSM900和1

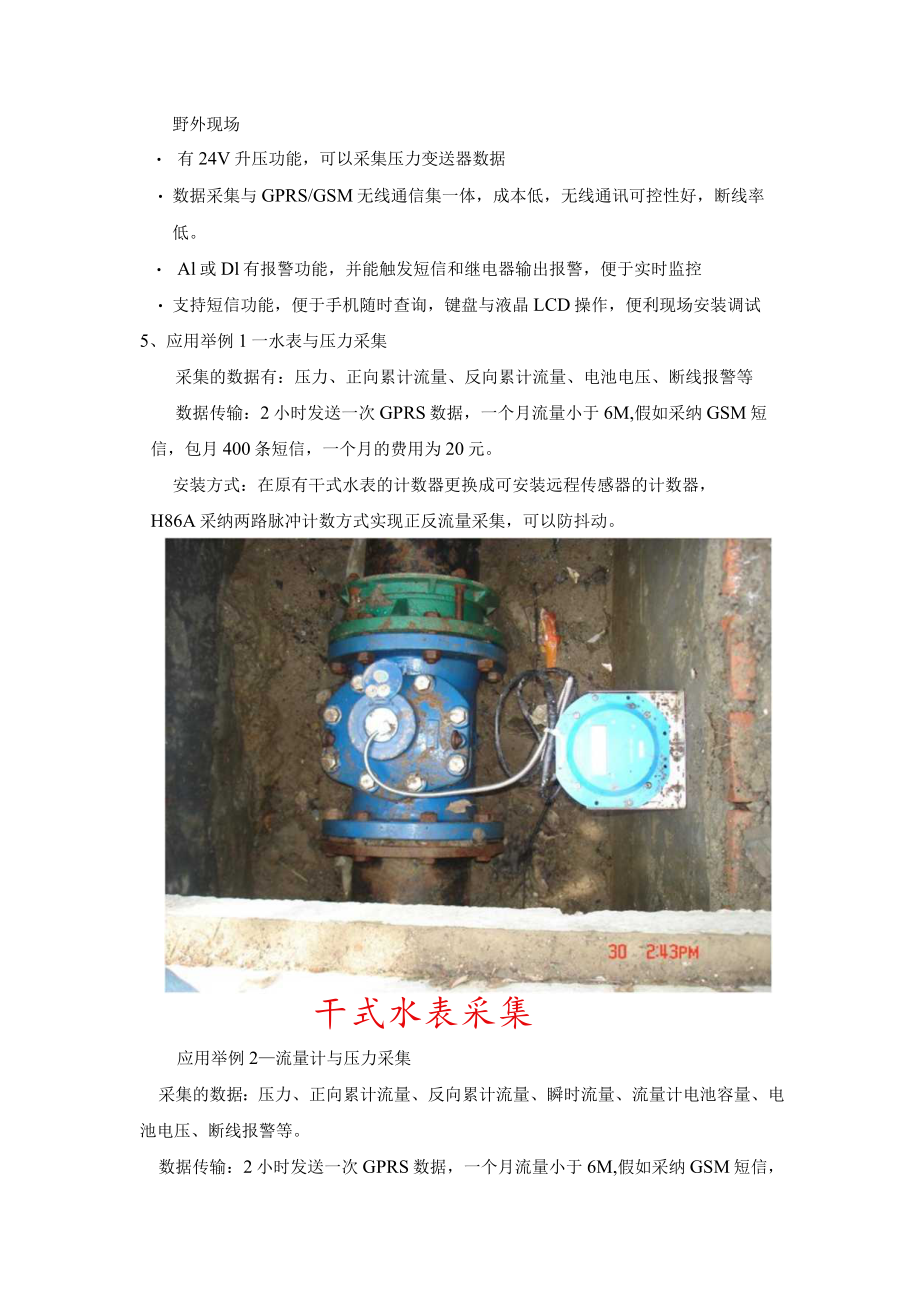

4、800MHZ双频，PhaSe2/2+标准 工作温度：-25+75C; 尺寸：147*147*228mm（不包括外置天线） 安装方式：支架； 材料ABS4、产品优势： 采纳一次性锂电池供电，无需拉市电，施工便利，IP68设计，可安装于野外现场 有24V升压功能，可以采集压力变送器数据 数据采集与GPRS/GSM无线通信集一体，成本低，无线通讯可控性好，断线率低。 Al或Dl有报警功能，并能触发短信和继电器输出报警，便于实时监控 支持短信功能，便于手机随时查询，键盘与液晶LCD操作，便利现场安装调试5、应用举例1一水表与压力采集采集的数据有：压力、正向累计流量、反向累计流量、电池电压、断线报警等数
5、据传输：2小时发送一次GPRS数据，一个月流量小于6M,假如采纳GSM短信，包月400条短信，一个月的费用为20元。安装方式：在原有干式水表的计数器更换成可安装远程传感器的计数器，H86A采纳两路脉冲计数方式实现正反流量采集，可以防抖动。干式水表采集应用举例2流量计与压力采集采集的数据：压力、正向累计流量、反向累计流量、瞬时流量、流量计电池容量、电池电压、断线报警等。数据传输：2小时发送一次GPRS数据，一个月流量小于6M,假如采纳GSM短信，包月400条短信，一个月的费用为20元。采集方式：西门子MAG8000流量计采纳电池供电，H86A采纳RS485串口通讯的方式采集流量计数据，包括正反累计流量、瞬时流量、电池容量、报警状态等信息。
