《水工钢闸门和启闭机健康管理校验码计算方式、设备运用、健康检查、健康评定记录表.docx》由会员分享,可在线阅读,更多相关《水工钢闸门和启闭机健康管理校验码计算方式、设备运用、健康检查、健康评定记录表.docx(33页珍藏版)》请在第壹文秘上搜索。

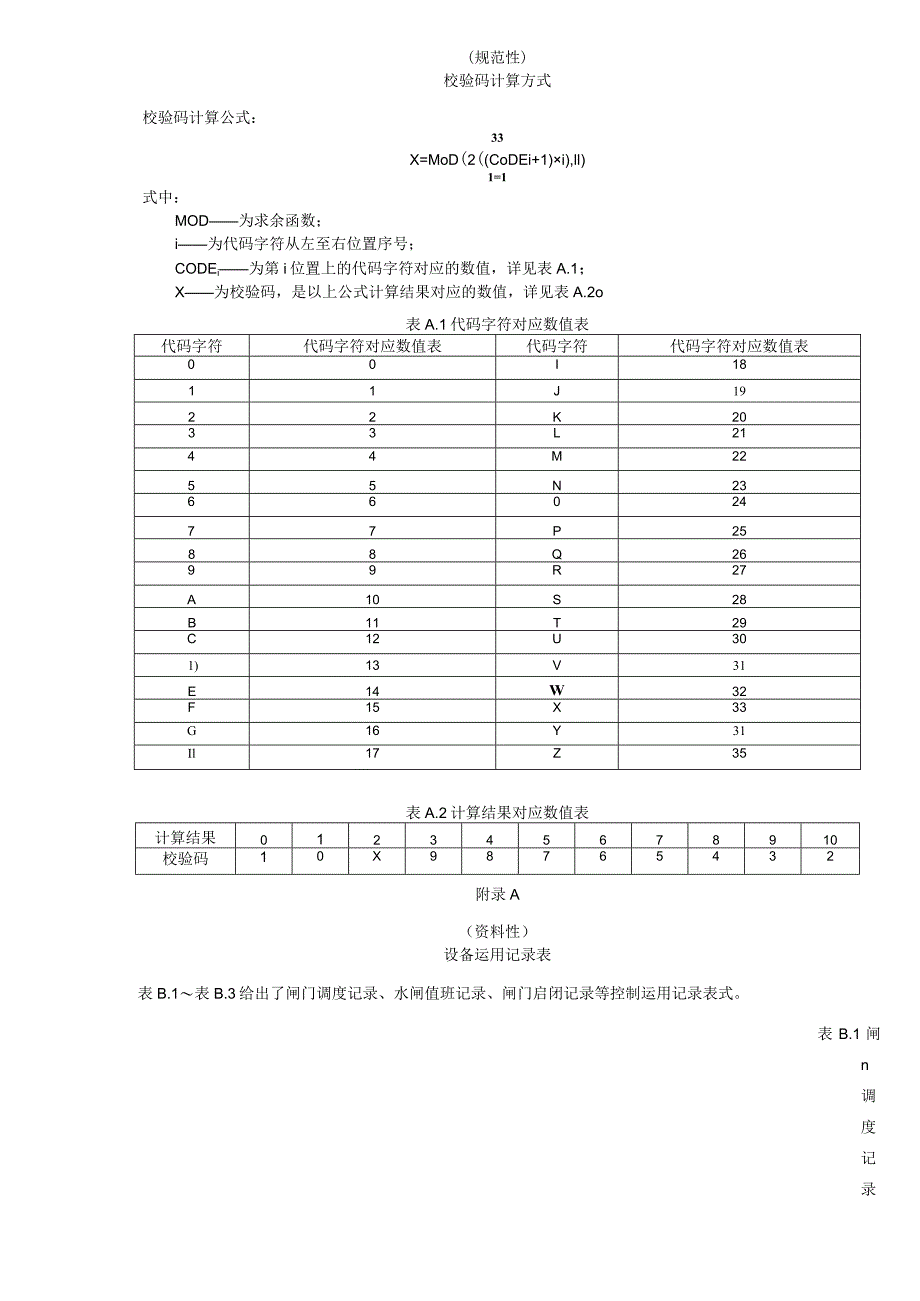

1、(规范性)校验码计算方式校验码计算公式:33X=MoD(2(CoDEi+1)i),ll)1=1式中:MOD为求余函数;i为代码字符从左至右位置序号;CODEi为第i位置上的代码字符对应的数值,详见表A.1;X为校验码,是以上公式计算结果对应的数值,详见表A.2o表A.1代码字符对应数值表代码字符代码字符对应数值表代码字符代码字符对应数值表00I1811J1922K2033L2144M2255N236602477P2588Q2699R27A10S28B11T29C12U301)13V31E14W32F15X33G16Y31Il17Z35表A.2计算结果对应数值表计算结果012345678910校

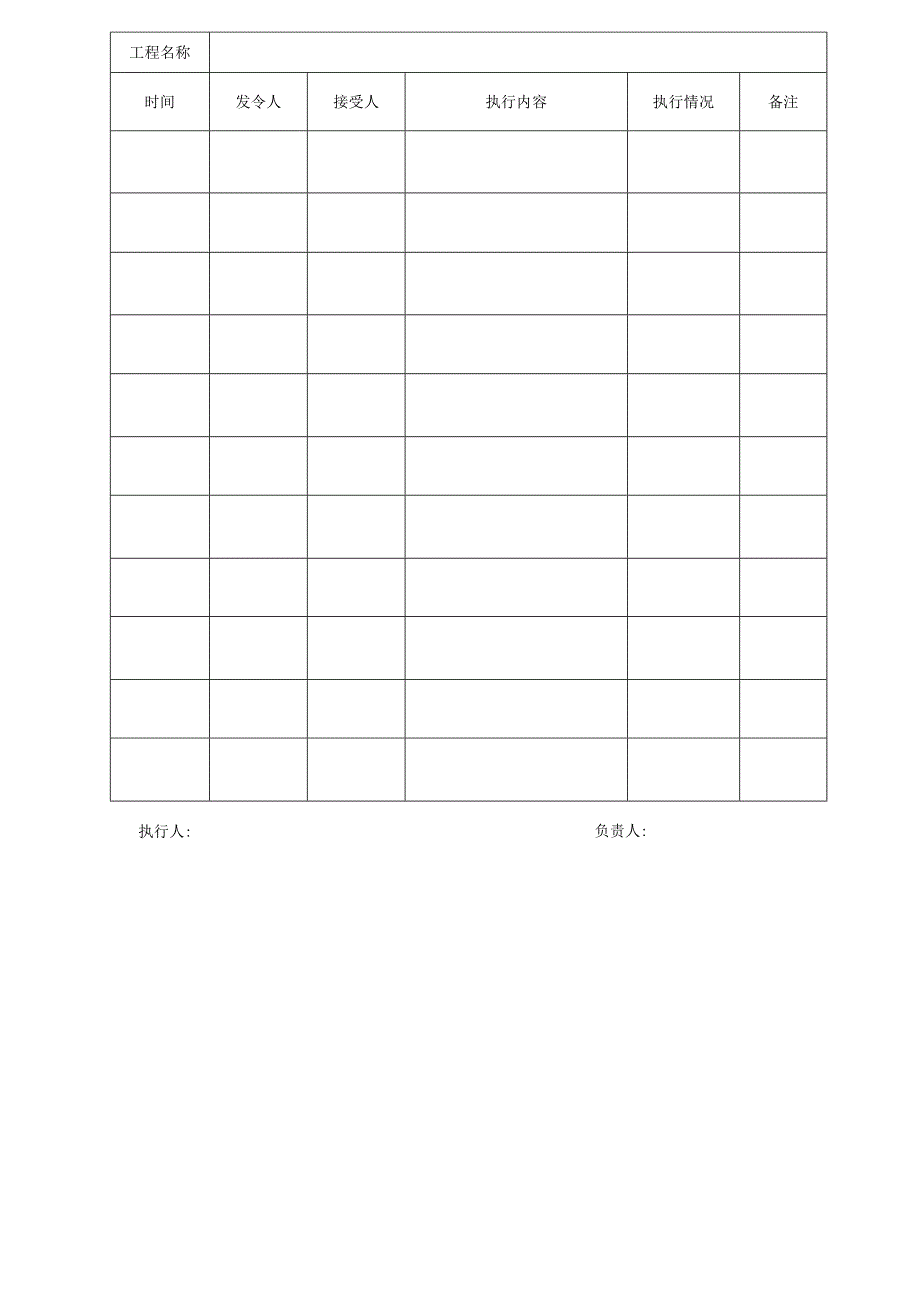

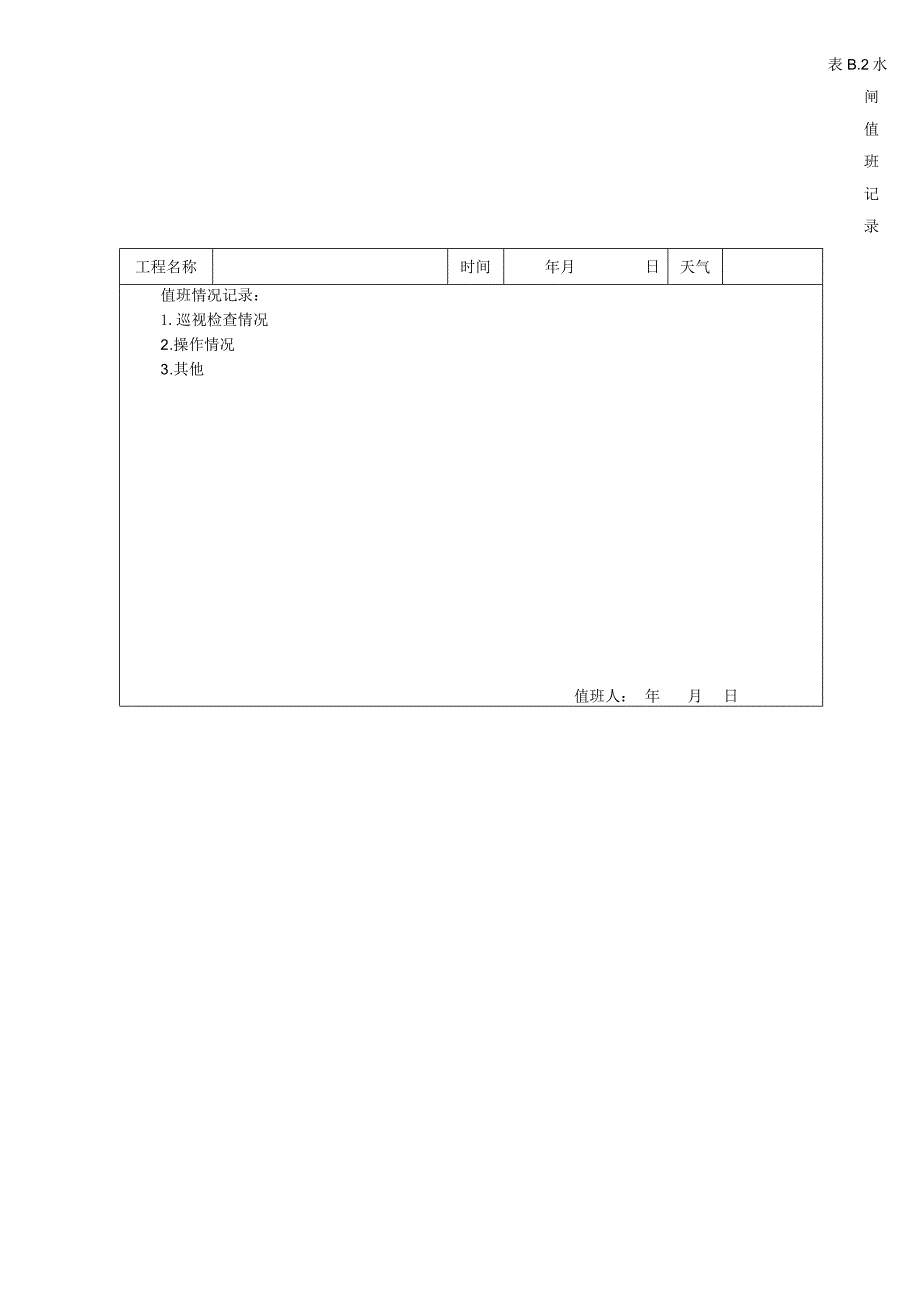

2、验码10X98765432附录A(资料性)设备运用记录表表B.1表B.3给出了闸门调度记录、水闸值班记录、闸门启闭记录等控制运用记录表式。表B.1闸n调度记录工程名称时间发令人接受人执行内容执行情况备注执行人:负责人:表B.2水闸值班记录工程名称时间年月日天气值班情况记录:1.巡视检查情况2 .操作情况3 .其他值班人:年月日交接班记录:1.工程运行情况:2,需交接的其他事项:交班人:接班人:交接时间: 年 月 日 时 分工程名称第号时间年月日天气闸门启闭依据闸门启闭准备项目执行内容执行情况确定开闸孔数和开度根据“始流时闸下安全水位流量关系曲线”、“闸门开度水位流量关系曲线”确定下列数值:开闸

3、孔数:孔闸门开度:m相应流量:m7s开闸预警预警方式(拉警报、电话联系、现场喊话)、预警时间。上下游漂浮物是否有漂浮物、是何物、到闸口距离,如何处理、结果如何。闸门启闭情况闸门启闭时间时分起时分止启闭电压启闭三相电流闸孔编号启闭顺序闸门开高(m)启闭前启闭后水位(m)上游下游启闭前时分启闭后时分时分时分时分水流流态、闸门振动等情况启闭后相应流量:m3s运行时长:时分表B. 3闸门 启 闭 记 录发现问题及处理情况闸门启闭现场负责人:操作/监护人:年月日时分附录B(资料性)闸门和启闭机健康检查记录表表CJ至C.12给出了日常巡视记录表、日常查验记录表、定期健康检查记录表、检修试验记录表、邻近水工

4、建筑物健康检查记录表等闸门与启闭机健康检查记录表式。表C.1日常巡视记录表工程名称巡视时间年月日天气巡视检查内容巡视情况有无危害工程安全的活动有无影响钢闸门安全运行的障碍物有无影响启闭机等设备安全运行的障碍物水工建筑物、设备、设施是否受损电气控制装置状态情况工程运行环境情况水体情况其他巡视人:技术负责人:年月日时年月日表C.2日常查验记录表工程名称时间年月日大气检查项目检查内容检查情况闸室结构混凝土是否损坏和裂缝;伸缩缝是否完好;栏杆柱头是否完好;桥面排水孔是否正常。上游河面拦污设施情况;漂浮物、船只、人员等情况;淤积情况。下游河面拦污设施情况;漂浮物、船只、人员等情况;淤积情况。拦河坝坝坡损

5、毁情况。闸门状态开/关;锁定情况。闸门闸门振动、密封情况;结构变形情况;焊缝裂纹、脱焊现象;闸下流态、水跃状况;联接件及埋件状况;吊点结构牢靠。启闭机卷扬式启闭机启闭机机架、减速器、齿轮罩等外露表面的情况;钢丝绳在役状况;富度指示器状况。液压式启闭机油缸支架与基体联接情况;液压调控装置、指示仪表的计量检验情况;工作油质情况;油路系统情况。螺杆式启闭机启闭机的螺杆、螺母状况;螺杆直线度情况;螺纹磨损或者变形情况。启闭运行性态启闭运行平稳性(卡阻、冒烟、焦糊气味、跳动、异常振动和响声);启闭力荷载装置状况。转动部件闸门吊耳、主轮、侧轮等轴枢状况;转动轴、钢丝绳、转动轮、齿轮等转动部件的润滑状况。电

6、气设备电气设备状况;电线、电缆状况;开关、按钮、仪表、安全保护装置的状况:照明设施及警报系统状况。自动控制设施自动控制设备状况。通讯设施通讯设施状况。其他违章建筑情况;危害工程安全的活动情况;影响安全运行的障碍物情况;工程环境情况。检查人:技术负责人:年月日时年月日注:闸门状态按实际情况填写闸门开启或是关闭,其余检查情况正常时打J。工程存在项,按提示要点记录,工程缺少项,轮空不记录。表C.3运行前健康检查记录表工程名称时间年月日天气检查项目检查内容检查情况上游河面管理范围和安全警戒区内的船只、漂浮物情况;危及闸门、建筑物安全的施工作业情况。下游河面管理范围和安全警戒区内的船只、漂浮物情况;危及

7、闸门、建筑物安全的施工作业情况。上游水位、下游水位、过闸流量和水流流态上游水位:in下游水位:m过闸流量:m3s流态:闸门闸门邻近状况(卡阻、淤积);开/关;闸门锁定情况。邻近其他闸门开度情况闸门开启孔号:开度:m启闭机2名及以上、具有安全操作能力的技术人员操作和监护:对于有锁定装置的启闭机,锁定装置处于自由状态。启闭设备、监控系统及供电设备启闭设备可用状况;监控系统可用状况;供电设备可用状况。启闭控制系统高度仪表状况;荷重仪状况。检查人:技术负责人:年月日时年月日注:闸门上游水位、下游水位、过流量和流态以及邻近其他闸门开度情况按实际情况填写,其余检查情况正常时打J。工程存在项,按提示要点记录

8、,工程缺少项,轮空不记录。表C.4运行时健康检查记录表工程名称时间年月日天气检查项目检查内容检查情况上游、下游情况过闸流量是否与上、下游水位相适应。水跃是否发生在消力池内。闸门启闭后,过闸水流的平稳性;是否发生集中水流、折冲水流、回流、漩涡等不良流态。运行中门叶姿态情况;启闭力状况。闸门是否停留在易振动区域。启闭机2台启闭机协同同步情况。液压式启闭机、螺杆式启闭机运行时,是否强行顶压闭门。双吊点启闭力的平衡状况。启闭运行性态(卡阻跳动、电机冒烟或焦糊味、异常振动与噪声),钢丝绳状况(缠绕、打结等)。检查人:技术负责人:年月日时年月日注:检查情况正常时打J;工程存在项,按提示要点记录,工程缺少项

9、,轮空不记录。表C.5多孔闸门联动、涵洞闸门及冰冻期健康检查记录表工程名称时间年月日天气检查项目检查项目是否存在检查内容检查情况多孔闸门联动运行从中间向两侧依次对称开启;从两侧向中间依次对称关闭。河道冲淤作业时,巡视上、下游水情情况。双层孔口闸门或上、下扉闸门,先开启底层或下扉闸门,再开启上层或上扉闸门,关闭时顺序相反。涵洞闸门运行洞内是否出现长时间明满交替流动情况。闸门关闭,是否诱发水锤现象。冰冻期工程管理单位已经制定冬季管理预案,完成防冻、防冰凌的准备工作,并备足所需物资0不冻槽或其他防冻措施情况。冬季要操作闸门的相关辅助措施情况。雨雪后,相关管理措施。备用电的相关管理措施。检查人:技术负

10、责人:年月日时年月日注:工程管理单位若存在表格中的特殊情况,则在检查项目是否存在栏中打J,并在对应的检查情况填写具体情况。表C.6定期健康检查记录表(闸门)工程名称编号时间年月日闸孔编号:闸门结构:闸门型式:分部名称工程现状及存在问题检查结论备注水工建筑物面板梁系吊耳座支臂杆支承行走系统主侧滚轮滑道滑块门槽支钱、顶枢、底枢、支枕垫门叶止水止水座止水防腐涂层锁定其他检查人:技术负责人:年月日时年月日表C.7定期健康检查记录表(启闭机械设备)(卷扬式)工程名称编号时间年月日设备名称设备编号规格型号安装日期检修保养周期检查日期检查内容电气部分线路电缆过流保护接触器限位开关绕组绝缘检查外壳接地可靠仪表

11、及指示灯制动器检查电磁线圈制动器间隙制动瓦接触表面弹簧情况制动效果及安全接地减速器引线联接检查轴承轴套润滑油质、油位轴瓦油杯润滑齿轮磨损情况联轴器形位公差密封情况轴销、减震圈磨损情况箱体螺栓轴承润滑钢丝绳钢丝绳润滑钢丝绳与卷筒联接钢丝绳缺陷情况卷筒压板紧固钢丝绳锈蚀情况吊座联接水下钢丝绳保护滑轮定滑轮、动滑轮、平衡轮组的润滑情况定滑轮、平衡轮组的锈蚀、磨损情况门(机)架、挂托梁焊缝缺陷检查结构变形检查锈蚀现状检查设备评级检查人:技术负责人:年月日时年月日注:工程存在项,按提示要点记录,工程缺少项,轮空不记录。表C.8定期健康检查记录表(启闭机械设备)(液压式)工程名称编号时间年月日设备名称设备编号规格型号安装日期检修保养周期检查日期检查内容电气部分线路电缆过流保护接触器限位开关绕组绝缘检查外壳接地可靠仪表及指示灯动力元件电机振动检查油泵状况执行元件油缸状况活塞杆有无弯曲、锈蚀情况油缸有无渗漏密封圈有无拉毛、反边现象控制元件液压阀组运行状况液压阀组密封状
