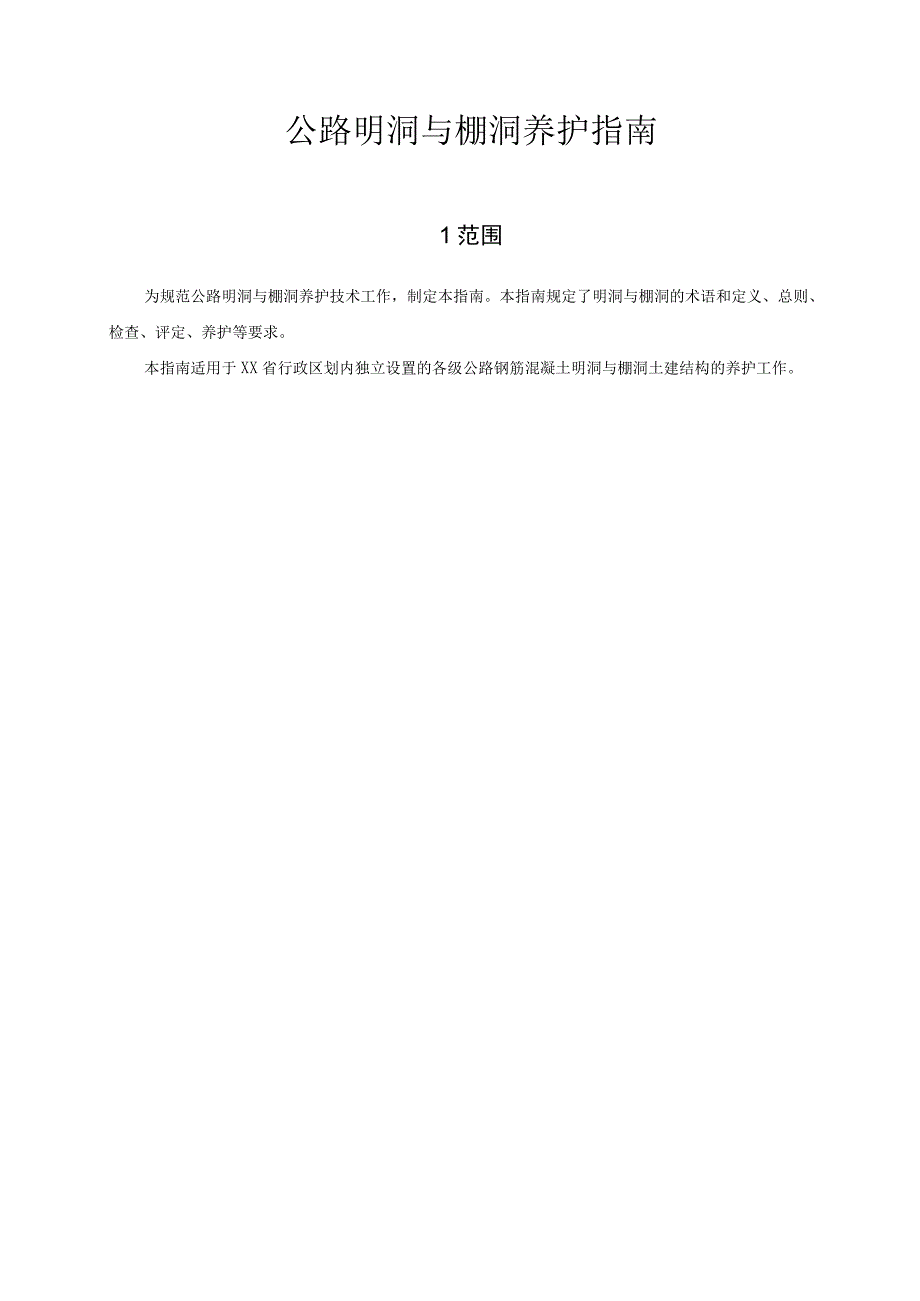

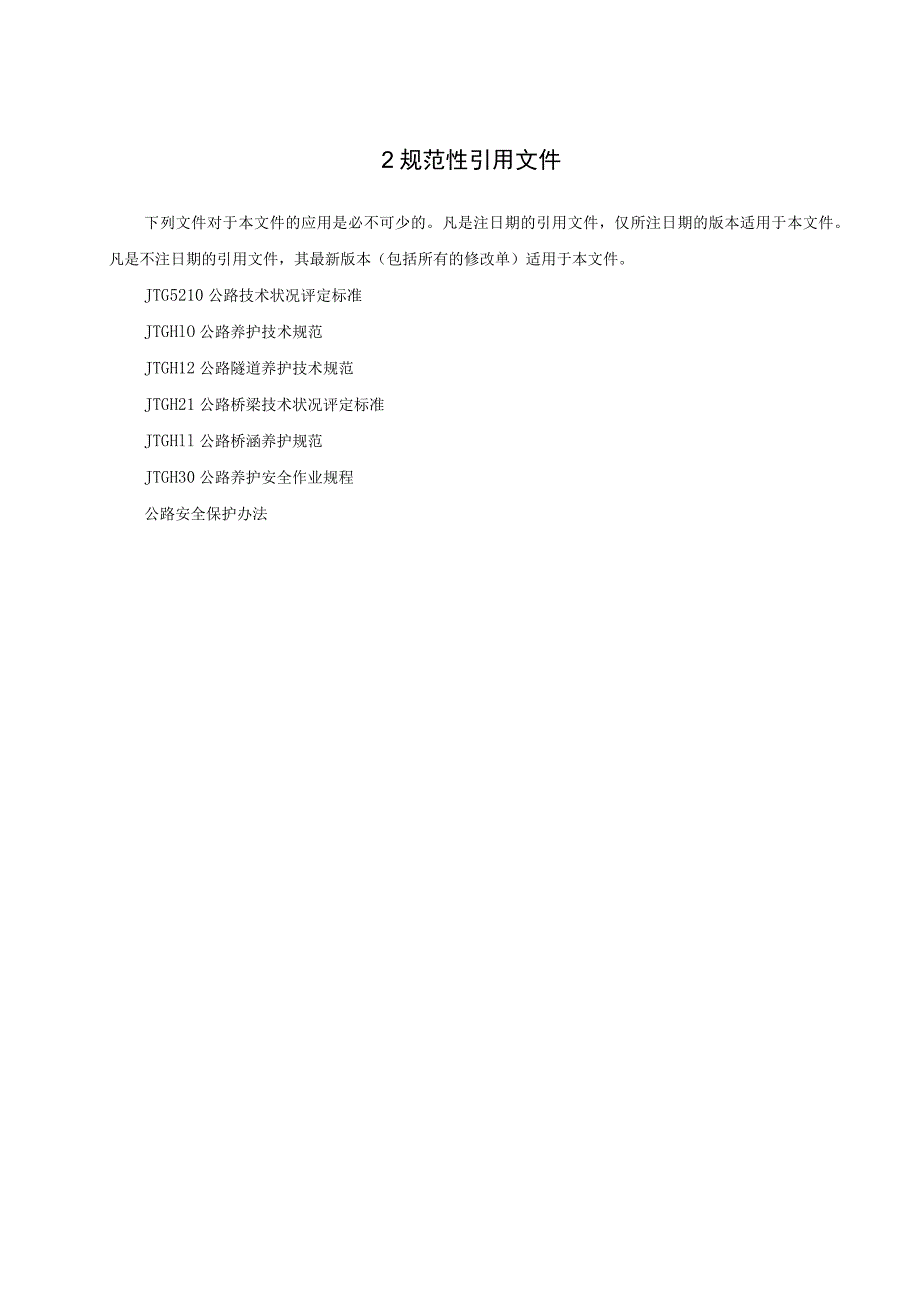

1、公路明洞与棚洞养护指南1范围为规范公路明洞与棚洞养护技术工作，制定本指南。本指南规定了明洞与棚洞的术语和定义、总则、检查、评定、养护等要求。本指南适用于XX省行政区划内独立设置的各级公路钢筋混凝土明洞与棚洞土建结构的养护工作。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTG5210公路技术状况评定标准JTGHlO公路养护技术规范JTGH12公路隧道养护技术规范JTGH21公路桥梁技术状况评定标准JTGHll公路桥涵养护规范JTGH30公路养护安全作业规程公路安全保

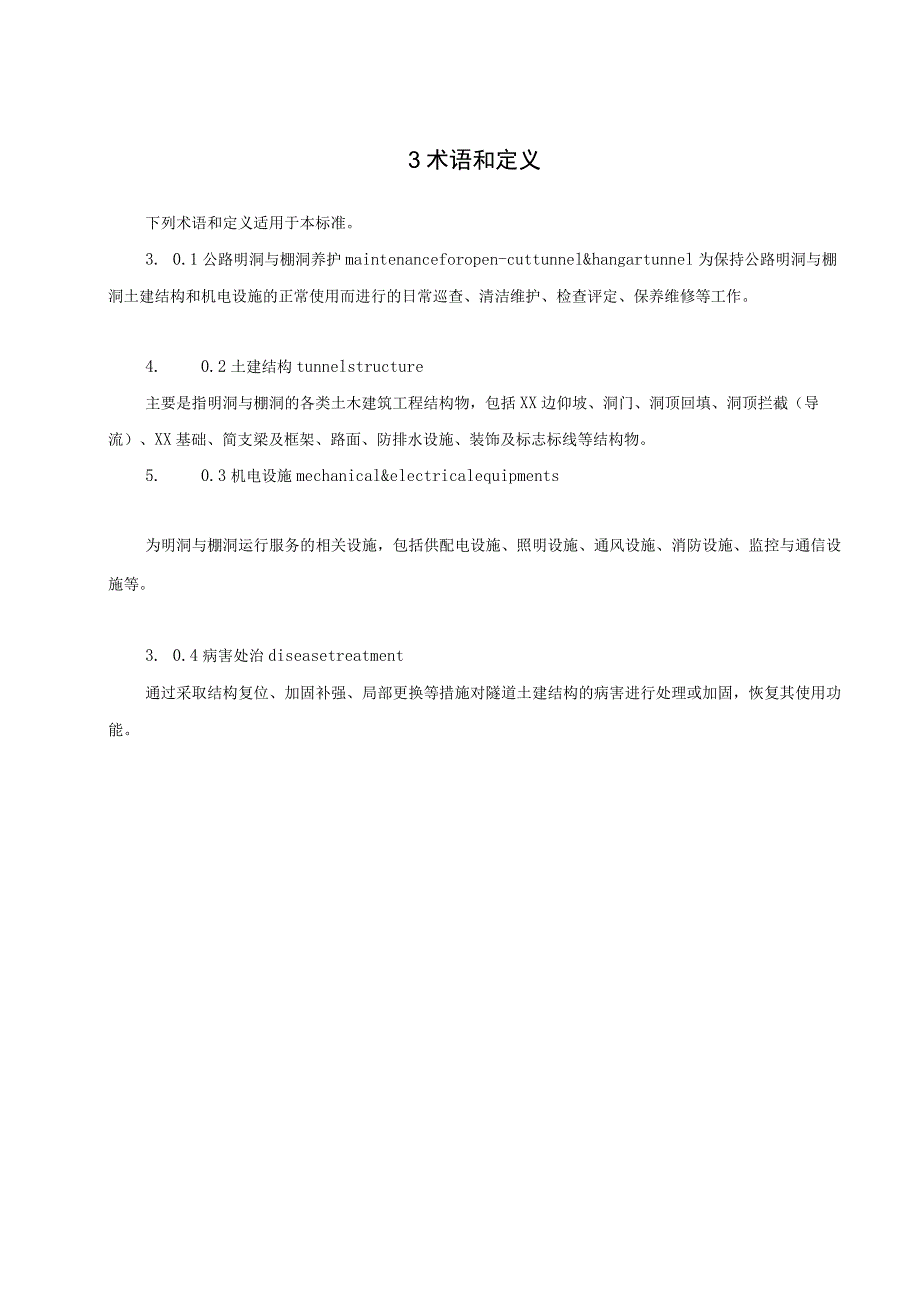

2、护办法3术语和定义下列术语和定义适用于本标准。3. 0.1公路明洞与棚洞养护maintenanceforopen-cuttunnel&hangartunnel为保持公路明洞与棚洞土建结构和机电设施的正常使用而进行的日常巡查、清洁维护、检查评定、保养维修等工作。4. 0.2土建结构tunnelstructure主要是指明洞与棚洞的各类土木建筑工程结构物，包括XX边仰坡、洞门、洞顶回填、洞顶拦截（导流）、XX基础、简支梁及框架、路面、防排水设施、装饰及标志标线等结构物。5. 0.3机电设施mechanical&electricalequipments为明洞与棚洞运行服务的相关设施，包括供配电设施、
3、照明设施、通风设施、消防设施、监控与通信设施等。3. 0.4病害处治diseasetreatment通过采取结构复位、加固补强、局部更换等措施对隧道土建结构的病害进行处理或加固，恢复其使用功能。4总则4. 0.1本指南是根据现行交通运输部颁布的有关公路养护的标准、规范、规程，结合XX省省情进行编制，未尽事宜应按现行交通运输部颁布的有关公路养护的标准、规范、规程执行。4. 0.2公路明洞与棚洞养护应贯彻“预防为主、防治结合”的方针，加强预防性养护，保持公路明洞与棚洞正常的使用状态。4. 0.3公路明洞与棚洞接养时，应收集建设期技术资料，建立养护技术档案，并宜纳入公路信息化养护管理系统。条文说明：
4、建设期间有关明洞与棚洞的设计文件和竣工资料是制订养护维修方案的重要依据，故要求收集齐全。为提高养护管理和决策工作的科学化水平和效率，有必要建立明洞与棚洞养护技术档案。在有条件的情况下，应鼓励运用信息化手段，建立公路明洞与棚洞管理数据库，实现高效、科学的养护管理。4. 0.4公路明洞与棚洞养护应根据功能分时段合理确定养护频率。用于防灾减灾的明洞与棚洞，在雨季时或其他地质灾害发生频率较高时，应加大养护频率。条文说明：明洞与棚洞多为防护崩塌落石保护公路而设，雨季期间崩塌落石地质灾害发生频率集中，对明洞与棚洞结构的威胁明显较大，此特殊时期养护频率应加大。6. 0.5应对明洞与棚洞进行定期检查，根据检查
5、结果对明洞与棚洞技术状况进行评定，并根据明洞与棚洞交通运营状况、结构和设施技术状况以及病害程度、所防护地质体状况等，制订相应的养护计划和方案。条文说明：明洞与棚洞按结构是否封闭可分为明洞和棚洞两大类，但具体结构形式多样。每座明洞与棚洞由于结构形式不同，所防护的地质体状况不同，其所发生的结构破损情况和设施状况不一样，因此应根据具体情况制订相应的养护计划和方案。4.0.6明洞与棚洞内养护作业不中断交通时，应采取措施，保障安全并减少对交通的干扰。条文说明：洞内养护作业时采取的安全措施是为了防止养护作业与通行车辆互相干扰，保障养护作业人员和驾乘人员的安全。4. 0.7公路明洞与棚洞总体技术状况评定应以
6、土建结构技术状况评定为主。明洞与棚洞机电设施的养护按照公路隧道养护技术规范(JTGH12)执行。条文说明：独立设置的公路明洞与棚洞机电设施主要为照明设施及供配电设施，公路隧道设计规范第二册交通工程与附属设施6.1.4对各等级公路隧道照明设置条件做出了规定。明洞与棚洞一般为外侧开孔结构，利用自热采光而不设置照明；未设置外侧开孔的明洞与棚洞属于封闭空间，其工作状态与隧道类似，因此其机电设施的设置应满足隧道机电设置要求，养护也按照公路隧道养护技术规范执行。根据XX州26座公路明洞与棚洞运营情况调查统计，除映汶高速公路绵厩棚洞，其余开孔式明洞与棚洞均未设置机电设施；而设置机电设施的封闭式明洞长度都在2
7、00m以上。另外，实际调查发现，其他工程设施状况对明洞与棚洞使用功能、公路运营影响较小，特别是低等级公路明洞与棚洞的其他工程措施普遍存在着状况不佳、养护不到位的情况，因此从实用角度确定公路明洞与棚洞技术状况评定重点关注土建结构的技术状况评定。5. 0.8应积极而慎重地采用新技术、新材料、新设备与新工艺，使养护维修达到安全实用、质量可靠、经济合理、技术先进的要求。5检查6. 1一般规定土建结构检查应包括日常巡查、经常检查、定期检查、应急检查和专项检查，并应满足下列要求：a）加强日常巡查并予以充分重视，发现隐患及病害应及时处治。b）经常检查应对土建结构的外观状况进行一般性定性检查。c）定期检查应按
8、规定频率对土建结构的技术状况进行全面检查。d）应急检查应在明洞与棚洞遭遇自然灾害、发生交通事故或出现其他异常事件后对遭受影响的结构进行详细检查。e）专项检查应根据经常检查、定期检查和应急检查的结果，对于需要进一步查明缺损或病害的详细情况的明洞与棚洞，进行更深人的专门检测、分析等工作。5.2 日常巡查5. 2.1日常巡查应对明洞与棚洞XX、洞顶、基础、结构、路面等部位各类设施是否处在正常工作状态、是否妨碍交通安全等进行检查，包括下列内容：a）洞身斜坡是否存在大规模崩塌、溜塌、落石等现象，是否存在冲沟发展、变位等情况。b）洞门结构是否存在大范围开裂、砌体断裂、脱落等现象。c）洞顶回填是否保持有效厚
9、度和坡率、是否存在厚度不足、堆载过大等现象。d）洞顶拦截和导流设施是否存在损毁、失效等现象。e）基础是否受到冲刷损坏、外露、悬空、下沉，是否受到生物腐蚀。f）洞身结构是否存在大范围开裂、明显变形、混凝土掉块等现象。g）洞身结构是否存在大规模渗漏水现象。h）路面是否存在散落物、严重隆起、错台、断裂等现象；是否出现翻浆冒泥或大面积严重积水、结冰等威胁交通安全的现象。D洞内预埋件、悬吊件和装饰，是否存在脏污、断裂、变形或脱落等现象。j）标志、标线、交安设施是否存在缺失、脏污等现象。6. 2.2日常巡查频率宜不少于1次/d,雨季、冰冻季节和极端天气，应增加日常巡查的频率。明洞与棚洞日常巡查可与路段日常
10、巡查一起进行。7. 2.3日常巡查中，发现路面有妨碍通行的障碍物或其他异常情况时，应视情况予以清除或报告，并做好记录。记录应同时采用数码影像和文字记录的方式。5.3 经常检查5 .3.1按照公路明洞与棚洞不同的功能，结构经常检查频率应不低于表2规定的频率，且在地质灾害发生后，应提高经常检查频率。表1公路明洞与棚洞结构经常检查频率表检查分类明洞与棚洞功能防落石、渡水（泥）石流防雪崩立交雨季非雨季雪季非雪季Z经常检查1次/旬1次/2月1次/旬1次/2月1次/3月6 .3.2应通过经常检查，及时发现早期缺损、显著病害或其他异常情况，确定对策措施，并应符合下列规定：a）经常检查宜配以简单的检查工具进行
11、。应当场填写“经常检查记录表”（附录表AA-D,翔实记述检查项目的缺损类型，估计缺损范围和程度以及养护工作量，对异常情况做出缺损状况判定分类，并提出相应的养护措施。b）经常检查以定性判断为主，检查内容和判定标准宜按表3执行。经常检查破损状况判定分三种情况：情况正常、一般异常、严重异常。表2经常检查内容和判定标准项目名称检查内容判定描述一般异常严重异常洞身斜坡坡面崩塌、落石、泥石流有无超出明洞与棚洞防护范围，有无大规模危石；XX有无积雪、挂冰；边沟有无淤塞；坡面崩塌、落石、泥石流少量超出明洞与棚洞防护范围；XX局部积雪、挂冰；构造物局部开裂、倾斜、沉陷，有坡面崩塌、落石、泥石流大量超出明洞与棚洞
12、防护范围，有大规模危石；XX积雪、挂冰掉落路面;构造物因开裂、项目名称检查内容判定描述一般异常严重异常构造物有无开裂、倾斜、沉陷等妨碍交通的可能倾斜或沉陷而致剥落或失稳；边沟淤塞，己妨碍交通洞门结构开裂、倾斜、沉陷、错台、起层、剥落；渗漏水（挂冰）端墙、侧墙出现起层、剥落；存在渗漏水或结冰，局部瓷砖脱落，尚未妨碍交通拱部及其附近部位出现剥落;存在喷水或挂冰，瓷砖松动尚未脱落等，已妨碍交通洞顶回填回填料及崩塌堆积物的厚度和范围洞顶回填料及崩塌堆积物,有少量流失或堆载，可能影响结构抗冲击能力洞顶回填料及崩塌堆积物,有大量流失或堆载，已影响结构抗冲击能力拦截（导流）缺失、堵塞、积水、结构破坏存在缺损
13、、裂缝、剥落，导流槽内轻度淤积，拦挡墙轻度填塞，可能影响其拦截和导流功能存在缺损、裂缝、错台，导流槽内重度淤积，拦挡墙重度填塞，己影响其拦截和导流功能失效顶板跨中挠度、支座位移、结构裂缝梁体跨中出现明显下挠，支座处有明显位移或倾转，表面非结构性细小干裂缝梁体跨中下挠破坏，支座位移或倾转失效，结构裂缝张开、钢筋出露结构内侧支挡结构结构完整性、变形、倾斜、鼓肚、滑动或下沉；渗漏水局部轻微变形，结构基本完整，可能影响结构安全；存在渗漏水，个别泄水孔堵塞，尚未妨碍交通局部明显变形，受力条件失效，已影响结构安全；大面积渗漏水或泄水孔堵塞，己妨碍交通外侧支承结构结构裂缝、错台、缺损、起层、剥落、变形、倾斜
14、表面非结构性细小干裂缝，局部表面起层、剥落，对结构安全影响较小裂缝张开、钢筋出露，块状表面起层、剥落，严重砸损或撞击导致缺损、变形、倾斜，已影响结构安全或妨碍交通拱形衬砌结构裂缝、错台、起层、剥落；渗漏水；挂冰、冰柱衬砌起层，且侧壁出现剥落状况，尚未妨碍交通,将来可能构成危险；存在渗漏水，尚未妨碍交通；存在结冰现象，尚未妨碍交通；衬砌起层，且拱部出现剥落状况，已妨碍交通；大面积渗漏水，已妨碍交通；顶部挂冰，形成冰柱，已妨碍交通基础基础埋深、冲刷损坏、外露、悬空、下沉、生物腐蚀倾覆、结构破坏局部轻微冲刷，基础埋深不足，墙身轻微倾斜、沉陷或错台，可能影响结构安全冲刷严重、基底脱空，结构物开裂、变形
15、、倾覆，已影响结构安全路面落物、油污；滞水或结冰；路面拱起、坑槽、开裂、错台等存在落物、滞水、结冰、裂缝等，尚未妨碍交通顶部落物，存在大面积路面滞水、结冰或裂缝，巳妨碍交通项目名称检查内容判定描述一般异常严重异常检修道（人行道）结构破损；盖板缺损；栏杆变形、损坏栏杆变形、损坏；盖板缺损；结构破损，尚未妨碍交通栏杆局部毁坏或侵入建筑限界;道路结构破损，己妨碍交通排水设施缺损、堵塞、积水、结冰存在缺损、积水或结冰，尚未妨碍交通沟管堵塞，积水漫流，结冰，设施缺损严重，己妨碍交通吊顶及各种预埋件变形、缺损、漏水（挂冰）存在缺损、漏水，尚未妨碍交通缺损严重，或从吊顶板漏水严重，己妨碍交通内装饰脏污、变形、缺损、脱落存在缺损，尚未妨碍交通缺损严重，松动可能脱落，已妨碍交通标志、标线、轮廓标是否完好存在脏污、部分缺失，可能会影响交通安全基本缺失或严重缺失，影响行车安全限高门架脏污、变形、撞击存在脏污、无明显撞击痕迹、轻微变形，可能会影响交通安全严重变形或被撞击变形，已妨
