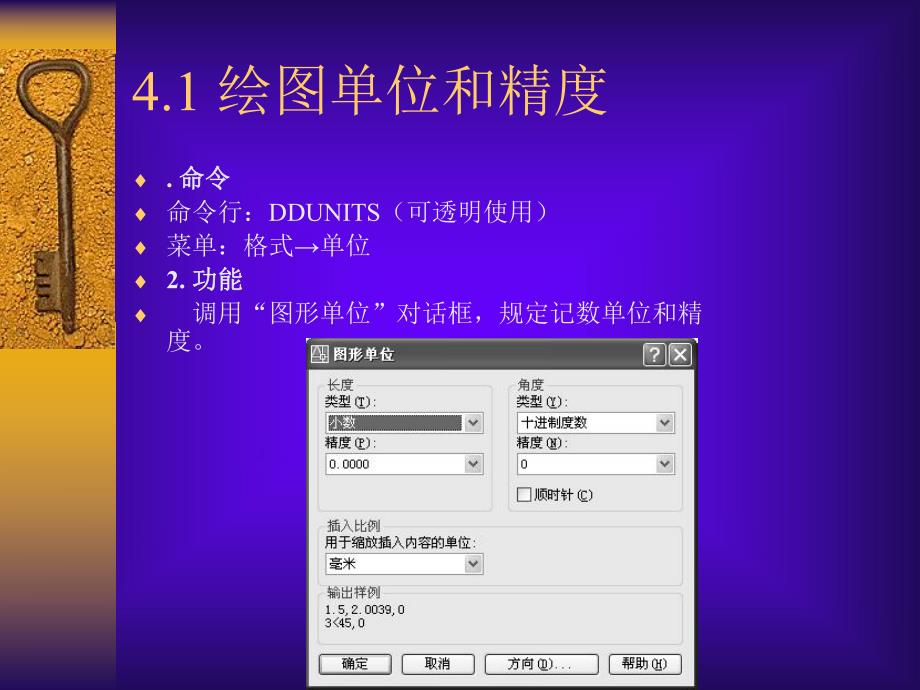

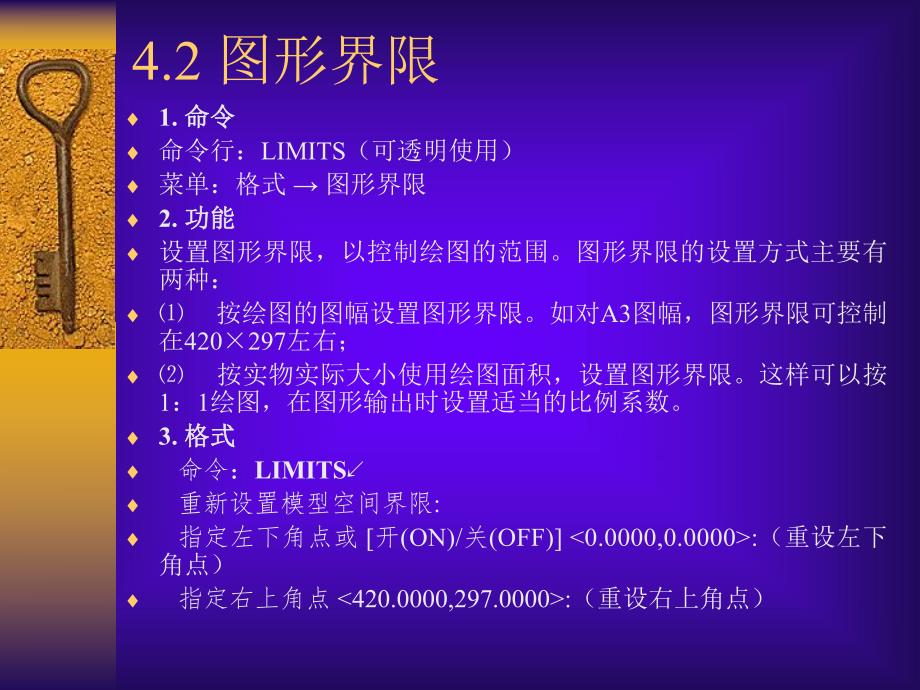

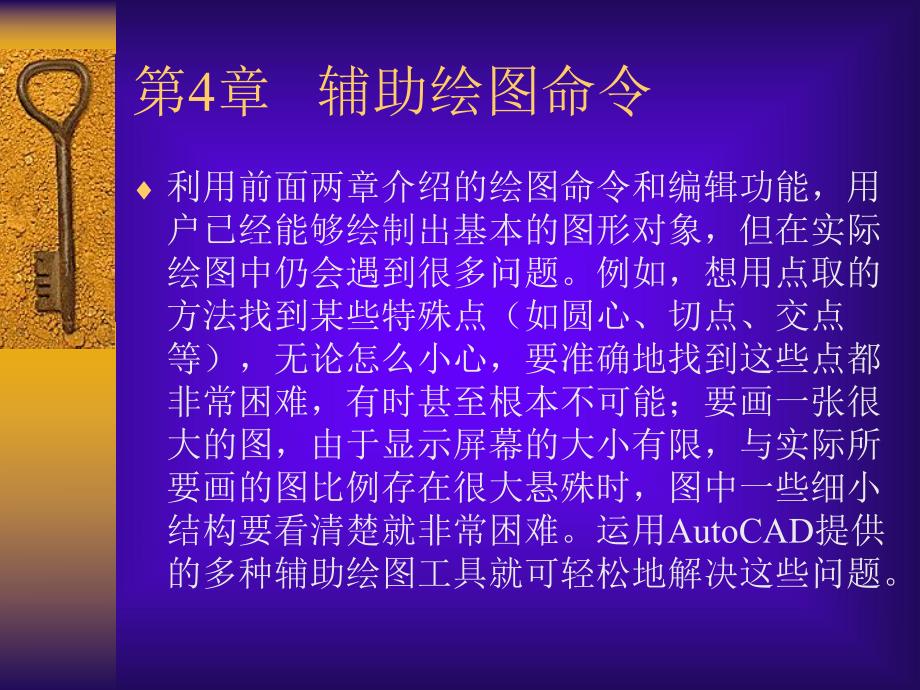

1、第4章 辅助绘图命令 利用前面两章介绍的绘图命令和编辑功能，用户已经能够绘制出基本的图形对象，但在实际绘图中仍会遇到很多问题。例如，想用点取的方法找到某些特殊点（如圆心、切点、交点等），无论怎么小心，要准确地找到这些点都非常困难，有时甚至根本不可能；要画一张很大的图，由于显示屏幕的大小有限，与实际所要画的图比例存在很大悬殊时，图中一些细小结构要看清楚就非常困难。运用AutoCAD提供的多种辅助绘图工具就可轻松地解决这些问题。4.1 绘图单位和精度.命令命令命令行：DDUNITS（可透明使用）菜单：格式单位2.功能功能 调用“图形单位”对话框，规定记数单位和精度。4.2 图形界限 1.命令命令命

2、令行：LIMITS（可透明使用）菜单：格式 图形界限2.功能功能设置图形界限，以控制绘图的范围。图形界限的设置方式主要有两种：按绘图的图幅设置图形界限。如对A3图幅，图形界限可控制在420297左右；按实物实际大小使用绘图面积，设置图形界限。这样可以按1：1绘图，在图形输出时设置适当的比例系数。3.格式格式 命令：LIMITS 重新设置模型空间界限:指定左下角点或 开(ON)/关(OFF):（重设左下角点）指定右上角点:（重设右上角点）4.3 辅助绘图工具 当在图上画线、圆、圆弧等对象时，定位点的最快的方法是直接在屏幕上拾取点。但是，用光标很难准确地定位于对象上某一个特定的点。为解决快速精确定

3、点问题，AutoCAD提供了一些辅助绘图工具，包括捕捉、栅格显示、正交模式、极轴追踪、对象捕捉、对象捕捉追踪、显示/隐藏线宽等。利用这些辅助工具，能提高绘图精度，加快绘图速度。4.3.1捕捉和栅格 捕捉用于控制间隔捕捉功能，如果捕捉功能打开，光标将锁定在不可见的捕捉网格点上，做步进式移动。捕捉间距在X方向和Y方向一般相同，也可以不同。栅格是显示可见的参照网格点，当栅格打开时，它在图形界限范围内显示出来。栅格既不是图形的一部分，也不会输出，但对绘图起很重要的辅助作用，如同坐标纸一样。栅格点的间距值可以和捕捉间距相同，也可以不同。（1）命令）命令命令行：DSETTINGS（可透明使用）菜单：工具

4、草图设置（2）功能）功能利用对话框打开或关闭捕捉和栅格功能，并对其模式进行设置。4.3.3 正交模式 当正交模式打开时，AutoCAD限定只能画水平线和铅垂线，使用户可以精确地绘制水平线和铅垂线，这样可以大大地方便绘图。另外，执行移动命令时也只能沿水平和铅垂方向移动图形对象。1命令命令 命令行：ORTHO2功能功能 控制是否以正交方式画图。3格式格式 命令:ORTHO 输入模式 开(ON)/关(OFF):在此提示下，选择ON可打开正交模式绘制水平或铅垂线，选择OFF则关闭正交模式，用户可画任意方向的直线。另外，用户也可以按F8键或状态栏中的“正交”按钮，在打开和关闭正交功能之间进行切换。4.3

5、.4设置线宽 为所绘图形指定图线宽度。1.命令命令 命令行：LINEWEIGHT 菜单：格式 线宽 图标：“对象特性”工具栏中的“线宽”下拉列表框 2.功能功能 设置当前线宽及线宽单位，控制线宽的显示及调整显示比例。3.格式格式打开图“线宽设置”对话框。可通过“线宽”列表框设置图线的线宽。宽。“显示线宽”复选框和状态栏中的“线宽”按钮控制当前图形中是否显示线宽。4.3.5状态栏控制 状态栏位于AutoCAD绘图界面的底部，见图4.6，自左至右排列的按钮“捕捉”、“栅格”、“正交”、“极轴”、“对象捕捉”、“对象追踪”、“线宽”、“模型”分别显示捕捉模式、栅格模式、正交模式、极轴追踪、对象捕捉、

6、对象捕捉追踪、线宽显示以及模型空间功能是否打开，按钮弹起时表示该功能关闭，按钮按下时表示该功能打开。单击按钮，可以在打开与关闭功能之间进行切换。4.4 对象捕捉 对象捕捉是AutoCAD精确定位于对象上某点的一种重要方法，它能迅速地捕捉图形对象的端点、交点、中点、切点等特殊点和位置，从而提高绘图精度，简化设计、计算过程，提高绘图速度。1 命令命令命令行：OSNAP（可透明使用）菜单：工具 草图设置2 功能功能设置对象捕捉模式。【例42】如图所示，已知上边一圆和下边一条水平线，现利用对象捕捉功能从圆心 直线中点 圆切点 直线端点画一条折线。具体过程如下：命令：LINE指定第一点:（单击“对象捕捉

7、”工具栏的“捕捉到圆心”图标）_cen 于 （拾取圆1）指定下一点或 放弃(U):（单击“对象捕捉”工具栏的“捕捉到中点”图标）_mid 于 （拾取直线2）指定下一点或 放弃(U):（单击“对象捕捉”工具栏的“捕捉到切点”图标）_tan 到 （拾取圆3）指定下一点或 闭合(C)/放弃(U):（单击“对象捕捉”工具栏的“捕捉到端点”图标）_endp 于 （拾取直线4）指定下一点或 闭合(C)/放弃(U):（回车）4.6 用户坐标系的设置 4.9 对象特性概述对象特性概述对象特性是指对象的图层、颜色、线型、线宽和打印样式。图层类似于透明胶片一样，用来分类组织不同的图形信息；颜色可以用来区分图形中相

8、似的图形对象；线型可以很容易区分不同的图形对象（如实线、虚线、点划线等）；同一线型的不同线宽可用来表示不同的表达对象（如工程制图中的粗实线和细实线）；打印样式可控制图形的输出形式。而用图层来组织和管理图形对象可使得图形的信息管理更加清晰。4.9.1 图层图层AutoCAD的图层（Layer）可以被想象为一张没有厚度的透明纸，上边画着属于该层的图形对象。图形中所有这样的层叠放在一起，就组成了一个AutoCAD的完整图形。图层是AutoCAD用来组织图形的有效工具之一，AutoCAD图形对象必须绘制在某一层上。图层的特性：1.每一图层对应有一个图层名，系统缺省设置的图层为“0”（零）层。其余图层由

9、用户根据绘图需要命名创建，数量不限；2各图层具有同一坐标系，好象透明纸重叠在一起一样。每一图层对应一种颜色、一种线型。新建图层的缺省设置为白色、连续线（实线）。图层的颜色和线型设置可以修改。一般在一个图层上创建图形对象时，就自然采用该图层对应的颜色和线型，称为随层（Bylayer）方式；3.当前作图使用的图层称为当前层，当前层只有一个，但可以切换；4图层具有以下特征，用户可以根据需要进行设置：打开（ON）/关闭（OFF）：控制图层上的实体在屏幕上的可见性。图层打开，则该图层上的对象可见，图层关闭，该图层的对象从屏幕上消失。冻结（Freeze）/解冻（Thaw）：也影响图层的可见性，并且控制图层

10、上的实体在打印输出时的可见性。图层冻结，该图层的对象不仅在屏幕上不可见，而且也不能打印输出。另外，在图形重新生成时，冻结图层上的对象不参加计算，因此可明显提高绘图速度。锁定（Lock）/解锁（Unlock）：控制图层上的图形对象能否被编辑修改，但不影响其可见性。图层锁定，该图层上的对象仍然可见，但不能对其作删除、移动等图形编辑操作。5AutoCAD通过图层命令（LAYER）、“对象特性”工具栏中的图层列表以及工具图标等实施图层操作。4.9.2 颜色 图形对象的颜色设置可分为：随层（Bylayer）：依对象所在图层，具有该层所对应的颜色；随块（Byblock）：当对象创建时，具有系统缺省设置的颜

11、色（白色），当该对象定义到块中，并插入到图形中时，具有块插入时所对应的颜色；指定颜色：即图形对象不随层、随块时，可以具有独立于图层和图块的颜色，AutoCAD颜色由颜色号对应，编号范围是1255，其中17号是7种标准颜色，如表5.1所示。其中7号颜色随背景而变，背景为黑色时，7号代表白色；背景为白色时，则其代表黑色。4.9.3 线型 线型设置线型设置和颜色相似，AutoCAD中图形对象的线型设置有三种方式：随层（Bylayer）：按对象所在图层，具有该层所对应的线型；随块（Byblock）：当对象创建时，具有系统缺省设置的线型（连续线），当该对象定义到块中，并插入到图形中时，具有块插入时所对应

12、的线型；指定线型：即图形对象不随层、随块，而是具有独立于图层的线型，用对应的线型名表示。3 线型比例线型比例AutoCAD还提供线型比例的功能，即对一个线段，在总长不变的情况下，用线型比例来调整线型中短划、间隔的显示长度，该功能通过LTSCALE命令实现。具体如下：命令名：LTSCALE（缩写名：LTS；可透明使用）格式：命令：LTSCALE新比例因子：（输入新值）此时AutoCAD根据新的比例因子自动重新生成图形。比例因子越大，则线段越长。4.9.4 对象特性的设置与控制 1命令命令命令行：LAYER（缩写名：LA，可透明使用）菜单：格式 图层图标：“对象特性”工具栏中2功能功能对图层进行操

13、作，控制其各项特性。3 格式格式命令：LAYER打开如图5.8所示的“图层特性管理器”对话框，利用此对话框可对图层进行各种操作。4.10 图层4.11 颜色 4.12 线型 4.13 对象特性的修改1 命令命令命令行：PROPERTIES菜单：修改 特性图标：“标准”工具栏 2 功能功能修改所选对象的图层、颜色、线型、线型比例、线宽、厚度等基本属性及其几何特性。3 格式格式 命令：PROPERTIES 打开“特性”对话框，其中列出了所选对象的基本特性和几何特性的设置，用户可根据需要进行相应修改。4.13.1 修改对象特性 4.13.2 特性匹配 1 命令命令命令行：MATCHPROP（缩写名：

14、MA，可透明使用）菜单：修改 特性匹配图标：“标准”工具栏 2 功能功能把源对象的图层、颜色、线型、线型比例、线宽和厚度等特性复制到目标对象。3 格式格式命令：MATCHPROP选择源对象:（拾取1个对象）当前活动设置:颜色 图层 线型 线型比例 线宽 厚度 打印样式 文字 标注 填充图案选择目标对象或 设置(S):（拾取目标对象）4.14 综合应用示例【例】利用相关命令由左图变为右图。操作步骤：1利用LINE命令或XLINE命令找出矩形的中心，然后用MOVE命令使得大圆圆心与矩形中心重合；2用CHAMFER命令作出矩形上部的两个倒角；3用TRIM命令剪切掉矩形边的圆内部分；4用OFFSET命

15、令在小圆内复制其一个同心圆；5新建一点划线图层并将其设置为当前层，分别捕捉矩形上下两边的中点，用LINE命令绘制出竖直点划线；用XLINE命令的H选项绘制出过大圆圆心的水平点划线；分别捕捉大圆和小圆的圆心，用LINE命令绘制出小圆的法向中心线；用CIRCLE命令绘制过小圆圆心的切向中心线；6用LENGTHEN命令（或TRIM、EXTEND命令）调整点划线的长度；7用阵列ARRAY命令将两同心小圆及其法向中心线绕大圆圆心环形阵列6个。【例】利用相关命令由左图变为右图。操作步骤：1用EXTEND命令分别延伸3、4直线的两端均与圆1相交；2用TRIM命令剪切掉3、4直线外侧的圆1和圆2；3用ARRAY命令将3、4直线及圆1和圆2的剩余部分绕圆心作环形阵列两份；4用TRIM剪切命令剪切掉“大十字”形的中间部分；5用FILLET命令在5、6直线与圆2及圆7间倒圆角；6用ARRAY命令将5、6直线及其相连圆角绕圆心作环形阵列4份；7.新建一点划线图层并将其设置为当前层，捕捉最左、最右圆弧的中点，用LINE命令绘制水平对称线；捕捉最上、最下圆弧的中点，用LINE命令绘制垂直对称线。
