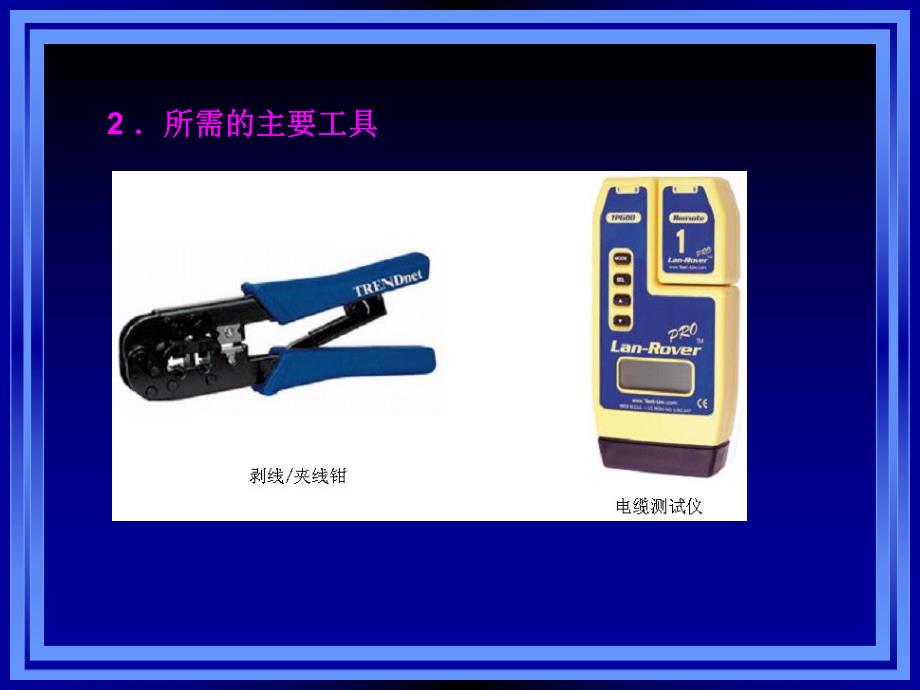

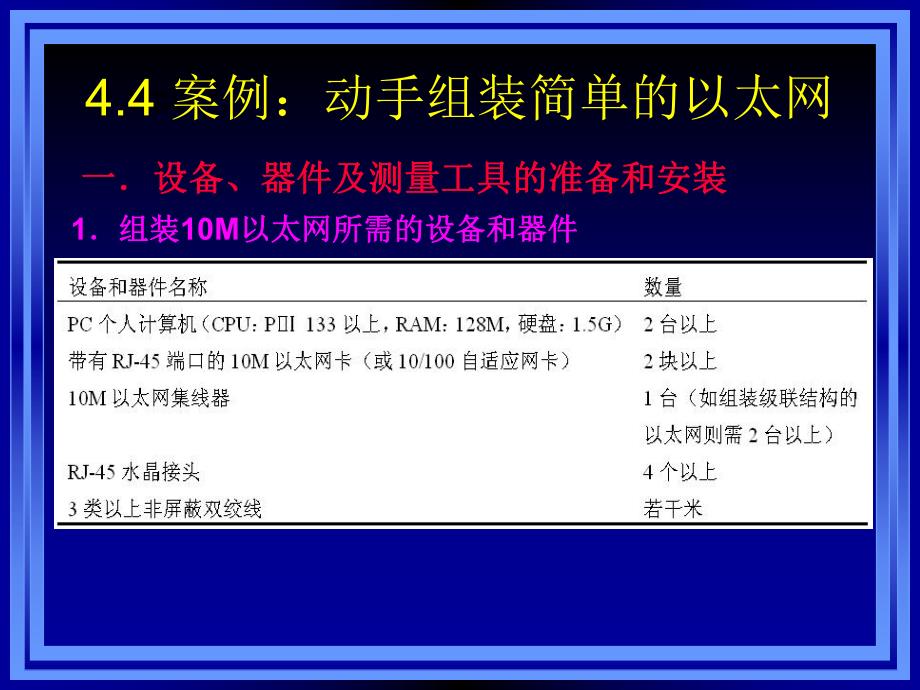

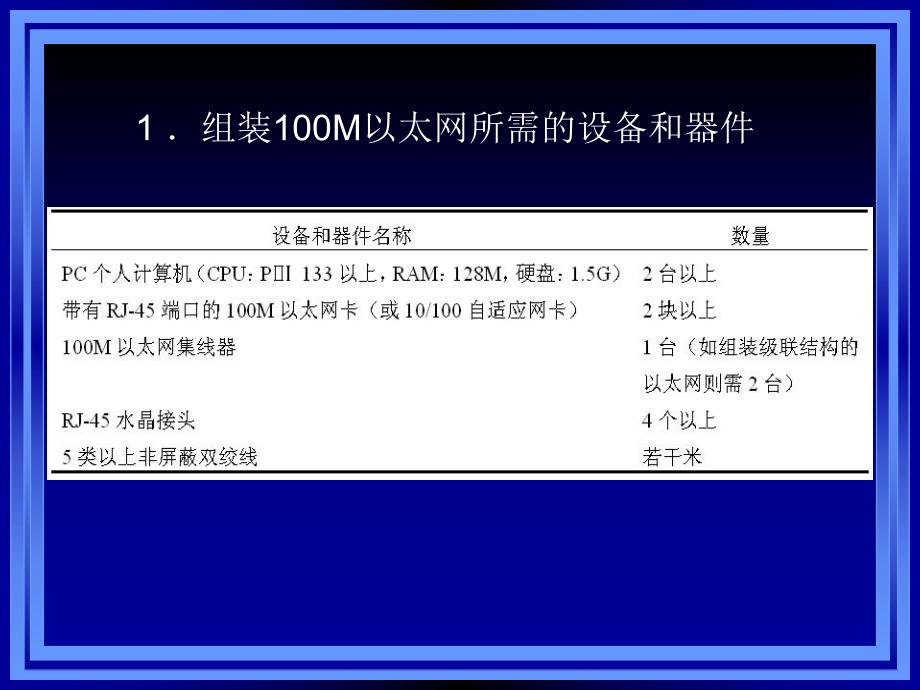

1、1 组装组装10M以太网所需以太网所需的设备和器件的设备和器件 一设备、器件及测量工具的准备和安装一设备、器件及测量工具的准备和安装1组装组装10M以太网所需的设备和器件以太网所需的设备和器件4.4 案例:动手组装简单的以太网1 组装100M以太网所需的设备和器件 2 所需的主要工具所需的主要工具(1)取一段长度适中的非屏蔽双绞线,用RJ-45电缆专用剥线/夹线钳将电缆两端的外皮剥去约12MM,观察电缆内部8芯引线的色彩,并将色彩顺序排好,再用剥线/夹线钳将8芯引线剪齐。(2)取出RJ-45水晶头,将排好顺序的非屏蔽双绞线按照图4-7插入RJ-45接头内,用RJ-45专用剥线/夹线钳将接头压紧
2、,确保无松动现象。在电缆的另一端,按照同样的方法,将RJ-45水晶头与非屏蔽双绞线相连,形成一条直通UTP电缆。(3)利用电缆检测仪器检测制作完成的电缆,保证全部接通。具体方法是,把双绞线分别插入两个部件,打开电源开关,观察信号的接收情况。如果接收部件的4个指示灯依次发出绿光,表示连接正确。如果有的灯不发光或发光的次序不对,则说明连接有问题,这时需要重新制作。3制作制作UTP电缆电缆 网卡是计算机与网络的接口,中断、DMA通道、I/O基地地址和存储基地址是以太网卡经常需要配置的参数。根据选用的网卡不同,参数的配置方法也不同。有些网卡可以通过拔动开关进行配置,而有些则需要通过软件进行配置。不管采
3、用哪种方式,在配置参数的过程中,应保证网卡使用的资源与计算机中其他设备不发生冲突。目前,大部分以太网卡都支持即插即用的配置方式,如果计算机使用的操作系统也支持即插即用(如windows系列操作系统),那么,系统将对参数进行自动配置,不需要手动配置。安装网卡的过程很简单,但是需要注意,在打开计算机机箱前,一定要切断计算机的电源。在将设置好的网卡插入计算机扩展槽中后,拧上固定网卡的螺丝,再重新装好机箱。4安装以太网卡安装以太网卡利用制作的直通UTP电缆将计算机与集线器连接起来,就形成了一个如下图所示的简单以太网。5将计算机接入网络将计算机接入网络1查看和配置网卡参数 二二 网络连通性测试网络连通性
4、测试1查看和配置网卡参数2检测本地网卡的有效性3网络的连通性测试集线器级联集线器级联三三 集线器级联集线器级联使用直通UTP电缆级联集线器 使用交叉UTP电缆级联集线器 集线器级联集线器级联1网卡驱动程序的安装和配置四网络软件的安装和配置四网络软件的安装和配置1网卡驱动程序的安装和配置Windows 2003 Server是一种支持“即插即用”的操作系统。如果使用的网卡也支持“即插即用”,那么Windows 2003 会自动安装网卡驱动程序,不需要手工安装和配置。在网卡不支持“即插即用”的情况下,需要进行驱动程序的手工安装和配置工作。手工安装网卡驱动程序可以通过Windows 2003 Server桌面上的“开始”“设置”“控制面版”“添加/删除硬件”实现。启动Windows 2003 Server,通过“开始”“设置”“控制面版”“网络”和“拨号连接”“本地连接”“属性”进入“本地连接属性”对话框,如右图所示。2TCP/IP模块的安装和配置2 TCP/IP模块的安装和配置3 用“ping”命令测试网络的连通性
