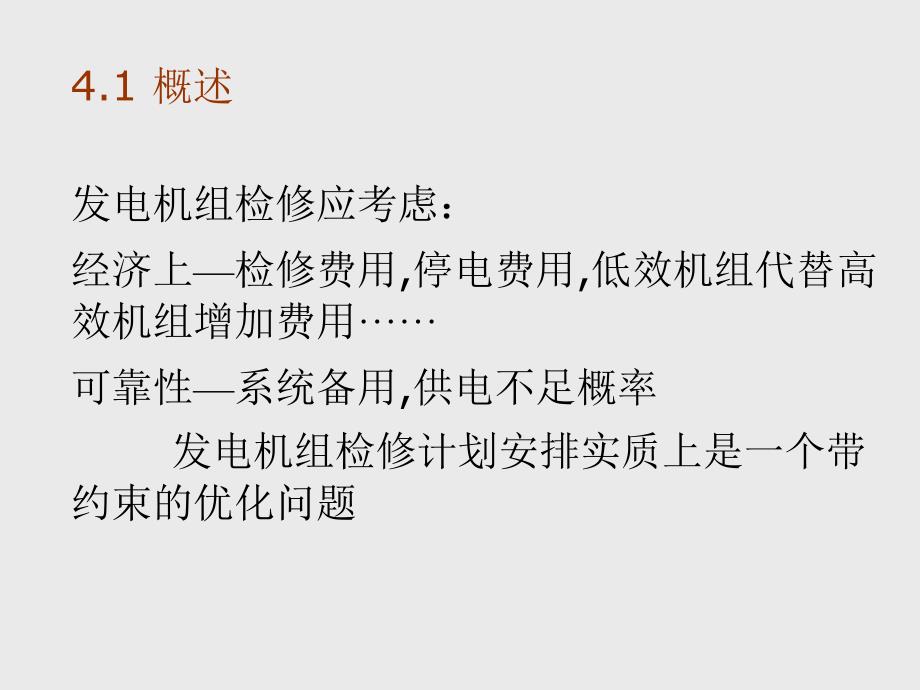

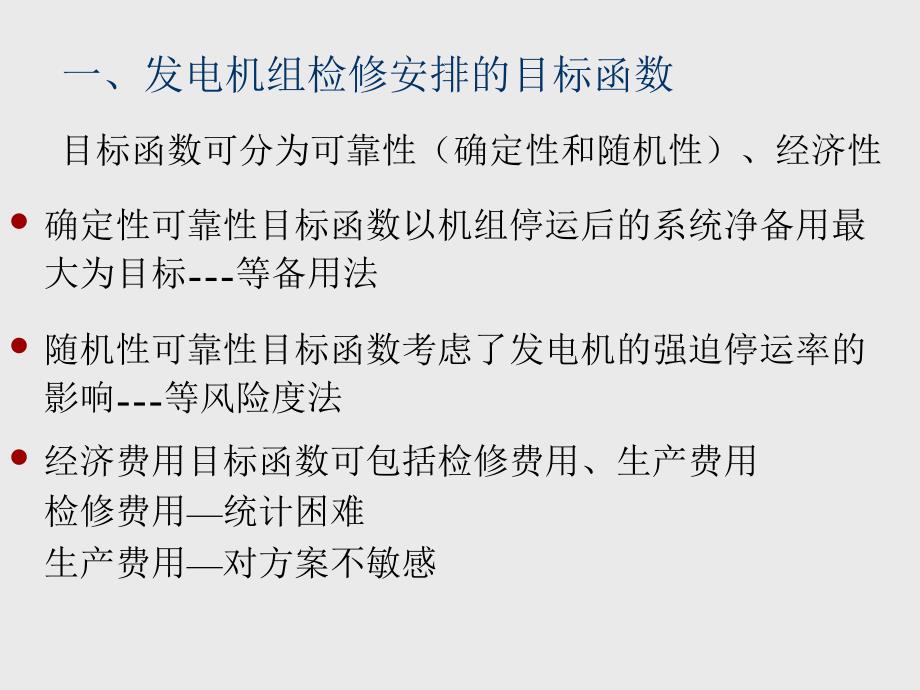

1、第四章 发电机组检修安排发电机组检修应考虑：经济上检修费用,停电费用,低效机组代替高效机组增加费用可靠性系统备用,供电不足概率 发电机组检修计划安排实质上是一个带约束的优化问题4.1 概述一、发电机组检修安排的目标函数 目标函数可分为可靠性（确定性和随机性）、经济性l确定性可靠性目标函数以机组停运后的系统净备用最大为目标-等备用法l随机性可靠性目标函数考虑了发电机的强迫停运率的影响-等风险度法l经济费用目标函数可包括检修费用、生产费用检修费用统计困难生产费用对方案不敏感二、约束条件n时间约束允许安排时段、持续时间n检修班组约束检修力量限制n资源约束设备、备件、材料等 求解方法：数学优化整数规划
2、、混合整数规划等数学优化方法和一些启发式优化方法4.2 等备用法n以研究周期内系统的备用(备用率)相同为目标 系统备用=装机容量-系统负荷-检修容量 系统备用率=系统备用/系统负荷jiPP等备用法数学模型n目标函数或 上式表示任一时段备用容量Pi（或备用率 ）相等jiPP*),2,1,(Tttjti*iP约束条件n检修活动的连续性 检修开始时刻（周或月）检修持续时段（周数或月数）n检修期间约束n机组K一年检修次数n机组K两次检修之间最小时间间隔n检修班组约束1ksktktkktsm)(sk ktks4.2.1 等备用容量法n按各时间段备用容量相等原则安排检修.步骤：1）作出负荷曲线，求出各段备
