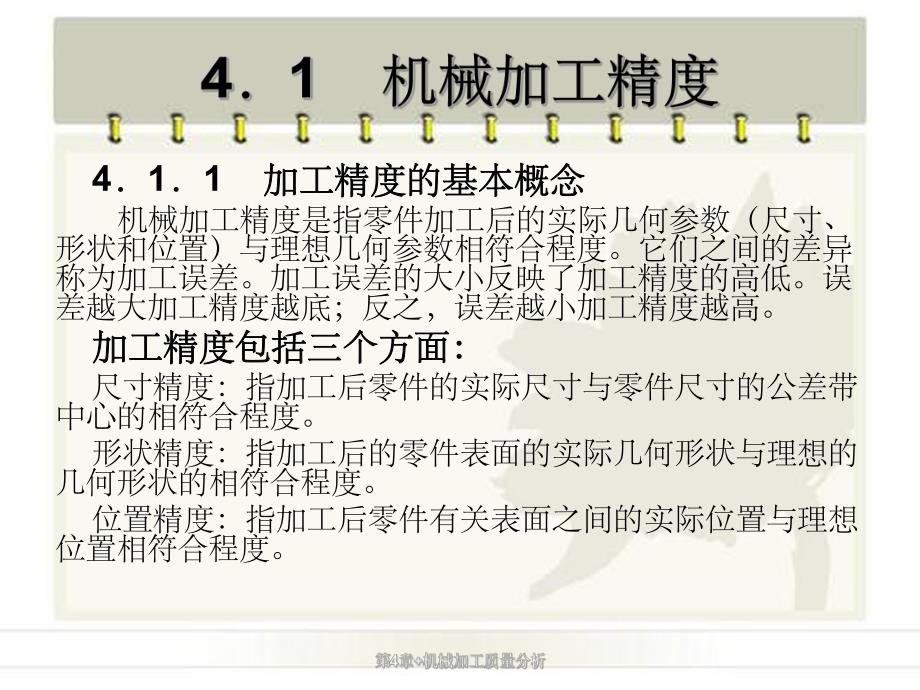

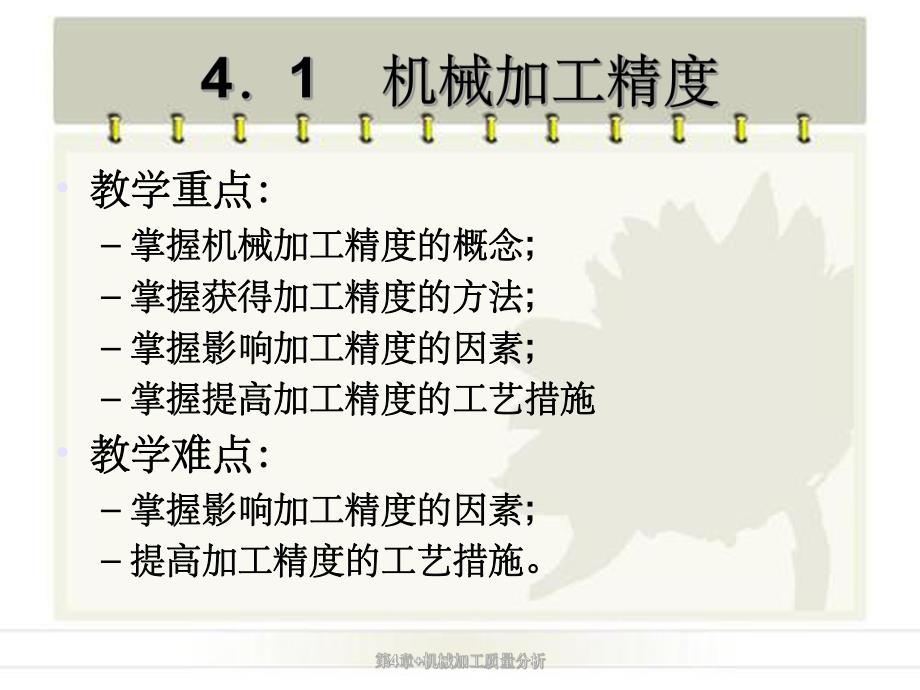

1、 教学重点：教学重点：掌握机械加工精度的概念掌握机械加工精度的概念;掌握获得加工精度的方法掌握获得加工精度的方法;掌握影响加工精度的因素掌握影响加工精度的因素;掌握提高加工精度的工艺措施掌握提高加工精度的工艺措施 教学难点：教学难点：掌握影响加工精度的因素掌握影响加工精度的因素;提高加工精度的工艺措施。提高加工精度的工艺措施。411 加工精度的基本概念加工精度的基本概念 机械加工精度是指零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数相符合程度。它们之间的差异称为加工误差。加工误差的大小反映了加工精度的高低。误差越大加工精度越底；反之，误差越小加工精度越高。加工精度包括三个方面：加工
2、精度包括三个方面：尺寸精度：指加工后零件的实际尺寸与零件尺寸的公差带中心的相符合程度。形状精度：指加工后的零件表面的实际几何形状与理想的几何形状的相符合程度。位置精度：指加工后零件有关表面之间的实际位置与理想位置相符合程度。412 获得加工精度的方法获得加工精度的方法 1.获得尺寸精度的方法获得尺寸精度的方法 (1)试切法 (2)调整法 (3)定尺寸法 (4)自动控制法 2.获得形状精度的方法获得形状精度的方法 （1）轨迹法 （2）成形法 （3）展成法 3.获得位置精度的方法获得位置精度的方法 （1）根据工件加工过的表面进行找正的方法；（2）工件的位置精度由夹具来保证。413 影响加工精度的原
3、始误差影响加工精度的原始误差1.与工艺系统本身初始状态有关的原始误差与工艺系统本身初始状态有关的原始误差（1）原理误差 即加工方法原理上存在的误差。（2）工艺系统几何误差 它可归纳为两类：工件与刀具的相对位置在静态下已存在的误差 工件与刀具的相对位置在运动状态下存在的误差2.与切削过程有关的原始误差与切削过程有关的原始误差（1）工艺系统力效应引起的变形 （2）工艺系统热效应引起的变形，414 加工原理误差加工原理误差1.采用近似的加工运动造成的误差采用近似的加工运动造成的误差 如在车削或磨削模数螺纹时，由于其导程t=m,式中有这个无理因子，在用配换齿轮来得到导程数值时，就存在原理误差。2.采用
4、近似的刀具轮廓造成的误差采用近似的刀具轮廓造成的误差 如用滚刀滚切渐开线齿轮时，为了滚刀的制造方便，多用阿基米德基本蜗杆或法向直廓基本蜗杆来代替渐开线基本蜗杆，从而产生了加工原理误差。415 机床的几何误差主轴回转运动误机床的几何误差主轴回转运动误差差1.主轴回转运动误差主轴回转运动误差（1）主轴回转精度的概念（2）影响主轴回转精度的主要因素（3）提高主轴回转精度的措施2.导轨的导向误差导轨的导向误差3传动链传动误差传动链传动误差416 刀具、夹具的制造误差及磨损刀具、夹具的制造误差及磨损定尺寸刀具（定尺寸刀具（如钻头、铰刀、拉刀及槽铣刀等）的尺寸误差，直接影响被加工零件的尺寸精度的尺寸误差，
5、直接影响被加工零件的尺寸精度2.成形刀（成形刀、成形铣刀以及齿轮滚刀等）的成形刀（成形刀、成形铣刀以及齿轮滚刀等）的误差，主要影响被加工面的形状精度。误差，主要影响被加工面的形状精度。3.夹具的制造误差对被加工零件的精度影响较大。夹具的制造误差对被加工零件的精度影响较大。4.刀具的磨损会直接影响刀具相对被加工表面的位刀具的磨损会直接影响刀具相对被加工表面的位置，造成被加工零件的尺寸误差；夹具的磨损会置，造成被加工零件的尺寸误差；夹具的磨损会引起工件的定位误差。引起工件的定位误差。417 工艺系统受力变形引起的加工误工艺系统受力变形引起的加工误差差1切削过程中受力点位置变化引起的加工误切削过程中
6、受力点位置变化引起的加工误差。差。（1）在两顶尖车削粗而短的光轴时，工艺系统的总变形完全取决于机床头、尾架和刀架的变形。工件产生的误差为双曲线圆柱度误差。（2）在两顶尖间车削细长轴时，由于工件细长，刚度小，在切削力作用下，其变形大大超过机床、夹具和刀具的受力变形。工件的轴线将会产生弯曲变形，根据材料力学的计算公式可得其变形量为：y=Fy/3EI=(L-x)2x2/L 车刀车至x=L/2处时工件产生的变形最大，工件呈中间粗、两头细的腰鼓形。图4-3 车削细长轴时受力变形产生的加工误差 2切削力大小变化引起的加工误差切削力大小变化引起的加工误差误差复映误差复映 工件的毛坯外形虽然具有粗略的零件形状
7、，但它在尺寸、形状以及表面层材料硬度上都有较大的误差。毛坯的这些误差在加工时使切削深度不断发生变化，从而导致切削力的变化，进而引起工艺系统产生相应的变形，使得零件在加工后还保留与毛坯表面类似的形状或尺寸误差。这种现象称为“误差复映规律”，所引起的加工误差称为“复映误差”。3 减小工艺系统受力变形的措施减小工艺系统受力变形的措施（1）提高工艺系统各部分的刚度 提高工件加工时的刚度 例如车削细长轴时：减小工件支承长度 为此常采用跟刀架或中心架及其他支承架。减小工件所受法向切削力 通常可采取增大前角、主偏角选为90以及适当减小进给量和切削深度等措施减小。采用反向走刀法 使工件从原来的轴向受压变为轴向
8、受拉 提高工件安装时的夹紧刚度 对薄壁件，夹紧时应选择适当的夹紧方法和夹紧部位，否则会产生很大的形状误差。提高机床部件的刚度 由于工件本身有形状误差，用电磁吸盘吸紧时，工件产生弹性变形，磨削后松开工件，因弹性恢复工件表面仍有形状误差（翘曲）。解决办法是在工件和电磁吸盘之间垫入一薄橡皮（0.5mm以下）。当吸紧时，橡皮被压缩，工件变形减小，经几次反复磨削逐渐修正工件的翘曲，将工件磨平。图44 薄板零件的磨削 418 工艺系统受热变形引起的加工误差工艺系统受热变形引起的加工误差 1工艺系统的热源工艺系统的热源（1）内部热源：切削热、摩擦热、派生热源（2）外部热源：环境温度、热辐射 2工艺系统的热平
9、衡工艺系统的热平衡 工艺系统受各种热源影响，其温度逐步上升。但同时，它们也通过各种传热方式向周围散发热量。当单位时间内传入和散发的热量相等时，则认为工艺系统达到热平衡。3机床热变形引起的加工误差机床热变形引起的加工误差热源大致分为以下三种：热源大致分为以下三种：（1）主要热源来自机床的主传动系统 如普通机床、六角机床、铣床、卧式镗床、坐标镗床等。（2）主要热源来自机床导轨的摩擦 如龙门刨床、立式车床等。（3）主要热源来自液压系统 如各种液压机床。热源的热量，一部分传给周围介质，一部分传给热源近处的机床零部件和刀具，以致产生热变形，影响加工精度。4刀具热变形及对加工精度的影响刀具热变形及对加工精
10、度的影响 （1）刀具连续工作时）刀具连续工作时 （2）刀具间歇工作）刀具间歇工作5工件热变形引起的加工误差工件热变形引起的加工误差 （1）工件均匀受热）工件均匀受热 （2）工件不均匀受热）工件不均匀受热6控制温度变化，均恒温度场控制温度变化，均恒温度场 必须采取措施控制工艺系统温度变化，保持温度稳定。使热变形产生的加工误差具有规律性，便于采取相应措施给予补偿。419 工件残余应力引起的误差工件残余应力引起的误差1 基本概念基本概念2.残余应力产生的原因残余应力产生的原因（1）毛坯制造中产生的残余应力（2）冷校直产生的残余应力 （3）切削加工中产生的残余应力3 减少或消除残余应力的措施减少或消除
11、残余应力的措施（1）采取时效处理（2）合理安排工艺路线（3）合理设计零件结构 4110 提高加工精度的工艺措施提高加工精度的工艺措施1 减少误差法减少误差法2 误差补偿法或误差抵消法误差补偿法或误差抵消法3 误差分组法误差分组法（1）误差复映，引起本工序误差；（2）定位误差扩大，引起本工序误差4 误差转移法误差转移法5“就地加工就地加工”法法6 误差平均法误差平均法4-1叙述加工精度和加工误差的概念及它们之间的区别。4-2表面质量包括哪几方面的含义？4-3机床几何误差有哪几项？各项误差对加工精度有何影响？4-4工艺系统受力变形对加工精度有何影响？4-5工艺系统受热变形对加工精度有何影响？4-6
12、在车床上用两顶尖安装车削轴类零件时，出现图4-6所示误差的原因是什么？应分别采取何种工艺措施以减小或消除误差？4-7在磨削锥孔时，用检验锥度的塞规着色检验，发现只在塞规的中部接触或在塞规的两端接触，如图4-7所示。试分析产生误差的因素。4-8在卧式铣床上铣削键槽，如图4-11所示，经测量发现靠工件两端深度大于中间，且都比调整地深度尺寸小。分析产生这一现象的原因。题4-6题4-7题4-8 教学重点：教学重点：掌握机械加工表面质量的概念；掌握机械加工表面质量的概念；掌握表面质量对零件使用性能的影响；掌握表面质量对零件使用性能的影响；掌握影响表面质量的因素。掌握影响表面质量的因素。教学难点：教学难点
13、：影响表面质量的因素影响表面质量的因素 421 表面质量的基本概念表面质量的基本概念1表面层的几何形状特性表面层的几何形状特性 （1）表面粗糙度 它是指加工表面的微观几何形状误差。表面粗糙度通常是由机械加工中切削刀具的运动轨迹所形成。（2）表面波度 它是介于宏观几何形状误差与微观几何形状误差之间的周期性几何形状误差。2表面层物理机械性能表面层物理机械性能 （1）表面层冷作硬化表面冷作硬化是由于机械加工时，工件表面层金属受到切削力的作用，产生强烈的塑性变形，使金属的晶格被拉长、扭曲，甚至破坏而引起的。（2）表面层金相组织的变化 磨削时约80%的热量将传给工件，所以磨削是一种典型的容易产生加工表面
14、金相组织变化（磨削烧伤）的加工方法 （3）表面层残余应力表面层残余应力是指工件经机械加工后，由于表面层组织发生形状或组织变化导致在表面层与基体材料的交界处产生互相平衡的内部应力。422 表面质量对零件使用性能的影响表面质量对零件使用性能的影响1表面质量对零件耐磨性的影响表面质量对零件耐磨性的影响图4-10 零件的磨损过程2表面质量对零件疲劳强度的影响表面质量对零件疲劳强度的影响 零件由于疲劳而破坏都是从表面开始的，因此表面层的粗糙度对零件的疲劳强度影响很大。在交变载荷作用下，由于表面上微观不平的凹谷处，容易形成应力集中，产生和加剧疲劳裂纹以致疲劳损坏。零件表面的冷硬层，有助于提高疲劳强度。3表
15、面质量对零件耐腐蚀性的影响 零件的耐腐蚀性在很大程度上取决于表面粗糙度。表面粗糙度值越大，越容易积聚腐蚀性物质，凹谷越深，渗透与腐蚀作用越强烈。故减小表面粗糙度值，可提高零件的耐蚀性。此外，残余压应力使零件表面紧密腐蚀性物质不易进入，可增强零件的耐蚀性。4表面质量对配合性质的影响表面质量对配合性质的影响 在间隙配合中，如果配合表面粗糙，则在初期磨损阶段由于配合表面迅速磨损，使配合间隙增大，改变了配合性质。在过盈配合中，如果配合表面粗糙，则装配后表面的凸峰将被挤压，而使有效过盈量减少，降低了配合强度。423 影响表面粗糙度的因素影响表面粗糙度的因素1 切削加工中影响表面粗糙度的因素切削加工中影响
16、表面粗糙度的因素（1）几何因素）几何因素（2）物理因素）物理因素 积屑瘤积屑瘤 刀具表面对工件表面的挤压与摩擦刀具表面对工件表面的挤压与摩擦 工件材料性质工件材料性质 2 磨削加工中影响表面粗糙度的因素磨削加工中影响表面粗糙度的因素 （1）磨削用量砂轮速度对表面粗糙度的影响较大，提高有利于降低表面粗糙度。磨削深度与进给速度增大时，将使工件表面塑性变形加剧，因而使表面粗糙度值增大。（2）砂轮 砂轮的粒度愈细，使加工表面刻痕细密，则表面粗糙度值愈小。但粒度过细，容易堵塞砂轮而使工件表面塑性变形增加，影响表面粗糙度。砂轮硬度应适宜，使磨粒在磨钝后及时脱落，露出新的磨粒来继续切削，即具有良好的“自砺性”，工件就能获得较细的表面粗糙度。（3）工件材料 工件材料的硬度、塑性、韧性和导热性能等对表面粗糙度有显著影响，工件材料太硬时，磨粒易钝化；太软时上易堵塞；韧性大和导热性差的材料，使磨粒早期崩落而破坏了微刃的等高性，因此均使表面粗糙度值增大。（4）冷却润滑液 磨削冷却润滑液对减少磨削力、温度及砂轮磨损等都有良好的效果。正确选用冷却液有利于减小表面粗糙度值。424 影响表面层物理机械性能的因素影响表
