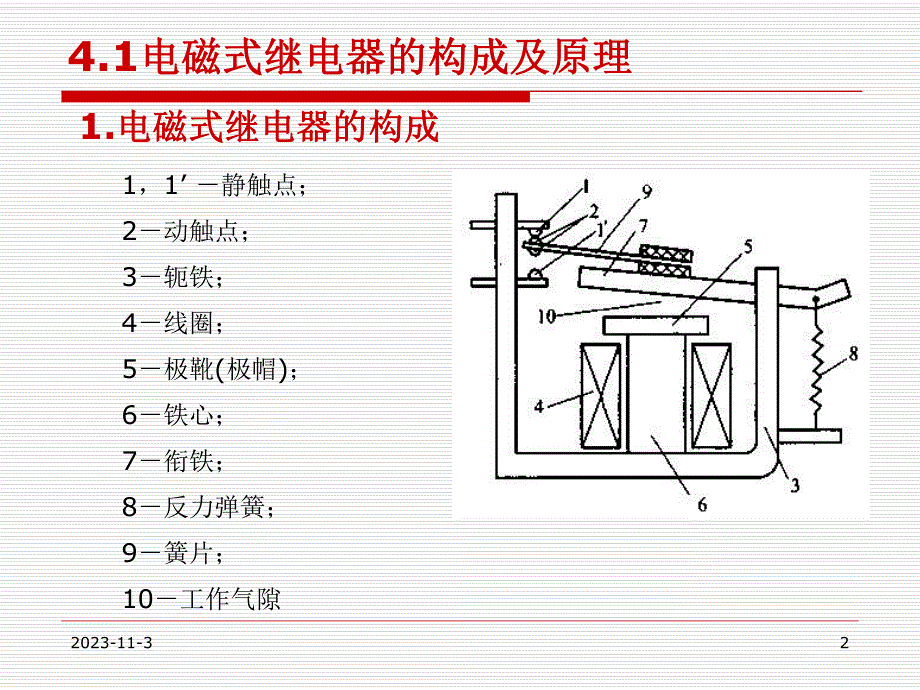

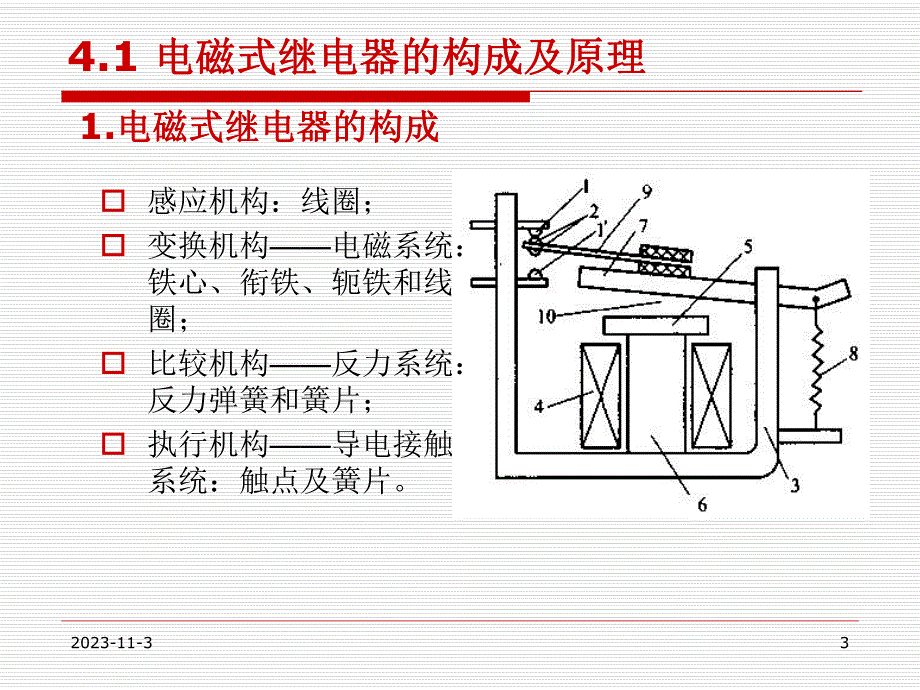

1、2023-11-31第4章 继电器的一般概念 4.1 电磁式继电器的构成及原理 4.2 继电器的定义与继电特性 4.3 继电器的参数与分类 4.4 对继电器的一般要求 2023-11-324.1电磁式继电器的构成及原理电磁式继电器的构成及原理 1.电磁式继电器的构成电磁式继电器的构成 1，1 静触点；2动触点；3轭铁；4线圈；5极靴(极帽)；6铁心；7衔铁；8反力弹簧；9簧片；10工作气隙2023-11-334.1 电磁式继电器的构成及原理电磁式继电器的构成及原理 1.电磁式继电器的构成电磁式继电器的构成 o 感应机构：线圈；o 变换机构电磁系统：铁心、衔铁、轭铁和线圈；o 比较机构反力系统：
2、反力弹簧和簧片；o 执行机构导电接触系统：触点及簧片。2023-11-344.1 电磁式继电器的构成及原理电磁式继电器的构成及原理 2.电磁式继电器的原理电磁式继电器的原理 各部分的作用线圈：从电源获取能量、建立磁场；铁心、轭铁、衔铁：加强 工作气隙内的磁场，即使 磁通大部分沿铁心、轭铁、衔铁和工作气隙闭合；衔铁：实现电磁能与机械 能的转换；极靴：增大工作气隙的磁导；反力弹簧、簧片：提供反力。触点及簧片：实现被控电路的 “通”、“断”。2023-11-354.1 电磁式继电器的构成及原理电磁式继电器的构成及原理 2.电磁式继电器的原理电磁式继电器的原理 动作过程动作过程：继电器线圈从通电开始：
3、继电器线圈从通电开始 到衔铁运动到稳定位置到衔铁运动到稳定位置 （最终位置）的过程。（最终位置）的过程。线圈通以大于某一定值大于某一定值的电压（或电流）磁势（安匝）大于某一定值磁场大于某一定值电磁吸力大于反力衔铁运动 带动与之连接的动触点向下移动动触点与上面静触点(动断静触点)分开、与下面静触点(动合静触点)接触 衔铁被吸持在最终位置上与极靴相接触的位置上触点实现被控电路的分断与接通：动断静触点和动触点所控制的电路电流（或电导）从某一值越变为零，所控制的电路电流（或电导）从某一值越变为零，动和静触点和动触点所控制的电路电流（或电导）从零越变为某一值。所控制的电路电流（或电导）从零越变为某一值。
4、2023-11-36动作过程被控电路电流/电导变化电流：i on ioff=0电导：G on G off0触点闭合触点断开 动断静触点动触点2023-11-374.1 电磁式继电器的构成及原理电磁式继电器的构成及原理 2.电磁式继电器的原理电磁式继电器的原理 释放过程：释放过程：继电器线圈从断电开继电器线圈从断电开始始 到衔铁返回到起始位置到衔铁返回到起始位置 的过程。的过程。切断线圈电压/电流或线圈电压/电流小于某一定值小于某一定值 磁场逐渐消失或者电磁吸力小于反力 衔铁在反力的作用下脱离极靴 带动动触点脱离下面的动合静触点、与上面的动断静触点接触衔铁返回起始位置触点实现被控电路的分断与接通
5、。2023-11-384.1 电磁式继电器的构成及原理电磁式继电器的构成及原理3.电磁式电压继电器与电磁式电流继电器电磁式电压继电器与电磁式电流继电器 电磁式电压继电器：输入量为（加在线圈两端的）电压（直流、交流）一般线圈与电压源（通过控制开关）并联 线圈匝数较多、导线较细 电磁式电流继电器：输入量为（通过线圈的）电流（直流、交流）线圈与电路串联 线圈匝数较少、导线较粗2023-11-39一般继电器的线圈与触点符号（图形及文字）线圈动合/常开触点动断/常闭触点转换触点桥接触点K,KV（电压继电器）或 KA（电流继电器）K,KV 或 KAK,KV 或 KAK,KV 或 KAK,KV 或 KA电压
6、继电器应用电路举例（a）继电器动作与否直接取决于输入电压的大小（b）继电器动作与否取决于三极管是否导通（为继电器线圈额定工作电压，为控制三极管状态的（数字）电压）i2ubu负载2023-11-3132023-11-3144.2 继电器的定义与继电特性继电器的定义与继电特性o 继电器(Relay):当输入激励量达到规定要求时，在电气输出电路中，被控参量发生预定阶跃的变化的一种自动电器。l 电气继电器：输入激励量为电参数(如电流或电压)的一种继电器。l 有或无继电器(All-or-nothing)：在规定条件下，预定由高于动作值或低于释放值的电参数为输入量，电气输出电路被控参量发生预定阶跃变化的电
7、气继电器，亦称逻辑运算继电器。l 量度继电器(Measuring Relay)：在规定条件下，当具有规定准确度的输入特性量达到动作值时，电气输出电路被控参量发生预定阶跃变化的电气继电器。1.继电器的定义继电器的定义2023-11-3154.2 继电器的定义与继电特性继电器的定义与继电特性rxnx 2.继电特性继电特性 释放值；MxopxropnMxxxx继电特性：表征继电器的输入量(x)与输出量(y)之间关系的特性。动作值；额定值；最大输入值。2023-11-3164.2 继电器的定义与继电特性继电器的定义与继电特性3.继电器的输入量与输出量继电器的输入量与输出量o 输入量(x)为模拟量或开关
8、量n 电量：电压或电流（直流、交流、脉冲/频率）n 非电量：磁、光、热、声、压力等 o 输出量(y)只为开关量，对应被控电路的“通”和“断”两个状态(对于有触点继电器，即为触点的闭合与断开状态；对于无触点继电器，即为其输出(功率)管的饱和与截止状态)n 被控电路电流：触点/输出管的电流n 触点间的电导或电阻/输出管的电导或电阻2023-11-3174.3 继电器的参数与分类继电器的参数与分类1.继电器的参数继电器的参数 了解继电器参数的目的：设计继电器 按参数要求设计继电器 分析继电器（性能）按参数（综合）分析、评价继电器的性能 应用继电器 可将使用条件/环境与继电器的参数对应起来，从而选 用
9、适合参数的继电器。2023-11-3184.3 继电器的参数与分类继电器的参数与分类1.继电器的参数继电器的参数 继电器的参数包括：基本参数 基本输入参数 基本输出参数 其他参数 2023-11-3194.3 继电器的参数与分类继电器的参数与分类1.继电器的参数继电器的参数 基本输入参数主要包括：输入额定值 动作值 释放值 输入最大值 电磁式电压继电器基本输入参数基本线圈参数主要包括：线圈额定电压（输入额定值）线圈吸合电压/动作电压（动作值）释放电压（释放值）输入最大电压（输入最大值）还包括 线圈电阻 线圈额定功率/消耗功率 动作功率动作灵敏度：继电器动作所需要的最小功率，即动作电压 与动作电
10、流的乘积。2023-11-3204.3 继电器的参数与分类继电器的参数与分类1.继电器的参数继电器的参数 基本输出参数与继电器的输出形式（有触点/无触点）有关。电磁式继电器基本输出参数基本触点参数主要包括：触点电流/负载电流 触点额定（工作）电流在规定条件下触点闭合时通过触点的额定 （工作）电流 触点最大电流在规定条件下触点允许通过的最大电流 触点电压在规定条件下触点断开时触点两端的电压 触点形式/触点结构动合、动断、转换、先合后断（桥接）转换触点 被控容量在规定条件下触点所能断开的触点电流和触点电压的乘积 规定条件规定负载条件，分为：（电）阻性负载 （电）感性负载 灯（泡型）负载 最小电流负
11、载 2023-11-3214.3 继电器的参数与分类继电器的参数与分类1.继电器的参数继电器的参数 其他参数 retKrretopxKx 返回系数恢复系数 总小于1 反映(电磁)吸力(矩)特性与(机械)反力(矩)特性配合紧密程度 储备系数安全系数 stKnstopxKx一般设计为1.5左右，以保证继电器可靠工作。：额定值 与动作值 之比 opx：释放值 与动作值 之比 opxrxnx2023-11-3224.3 继电器的参数与分类继电器的参数与分类1.继电器的参数继电器的参数 其他参数 MK 允许最大输入系数(线圈)过载能力 允许最大输入系数须满足“稳态发热”要求，以免继电器损坏。转换深度通断
12、比 h有触点继电器h为：继电器的闭合/导通电导 与断开电导 之比，：最大输入值 与额定值 之比 MxnxMMnxKxonGoffG亦即继电器的断开电阻 与导通电阻之比offRonRonoffoffonGRhGR，无触点继电器h为101710104710 10。2023-11-3234.3 继电器的参数与分类继电器的参数与分类1.继电器的参数继电器的参数 其他参数 cK 控制系数 放大系数：被控容量 与动作功率 之比 cPopPccopPKP2023-11-3244.3 继电器的参数与分类继电器的参数与分类2.继电器的分类继电器的分类（1）按对被控电路的控制方式分类n 有触点继电器：靠触点的机械
13、运动接通与断开被 控电路。n 无触点继电器：靠继电器元件自身的物理特性实 现被控电路的通断。2023-11-3254.3 继电器的参数与分类继电器的参数与分类2.继电器的分类继电器的分类（2）按应用领域、环境分类n 电力系统继电保护用继电器n 自动控制用继电器n 通信用继电器n 船舶用继电器n 航空用继电器n 航天用继电器n 热带用继电器n 高原用继电器 2023-11-3264.3 继电器的参数与分类继电器的参数与分类2.继电器的分类继电器的分类（3）按被控电路负荷特征分类 n 微功率继电器：被控电路为直流时，被控容量Pc 5W；被控电路为交流时，被控容量 Pc 15VA。n小功率继电器：直
14、流被控电路，5W Pc 50W；交流被控电路，15VA Pc 120VA。n中功率继电器：直流，50W Pc 150W；交流，120VA Pc 500VA。n 大功率继电器：直流，Pc 150W；交流，Pc 500VA。n 高压继电器：触点断开时触点间的电压为几千伏甚至几万伏。n 高频继电器：触点回路通过频率大于10kHz的电流的继电器。2023-11-3274.3 继电器的参数与分类继电器的参数与分类2.继电器的分类继电器的分类（4）按控制信号(输入信号)特性分类 按动作功率分类：高灵敏继电器：动作功率 Pop 10mW 灵敏继电器：10mW Pop 100mW 普通继电器：Pop 100m
15、W2023-11-3284.3 继电器的参数与分类继电器的参数与分类2.继电器的分类继电器的分类（4）按控制信号(输入信号)特性分类 按反应信号分类：电信号 直流电压继电器；交流电压继电器；直流电流继电器；交流电流继电器；功率继电器；阻抗继电器；脉冲继电器；频率继电器；逆流继电器；极化继电器。非电信号 温度继电器；速度继电器；压力继电器：光继电器；瓦斯继电器；声继电器。2023-11-3294.3 继电器的参数与分类继电器的参数与分类2.继电器的分类继电器的分类（5）按继电器轮廓特征分类 按外形尺寸分类：微型继电器：最长边尺寸(包括接线端子，不计软引线)LM 10mm 超小型继电器：10mm
