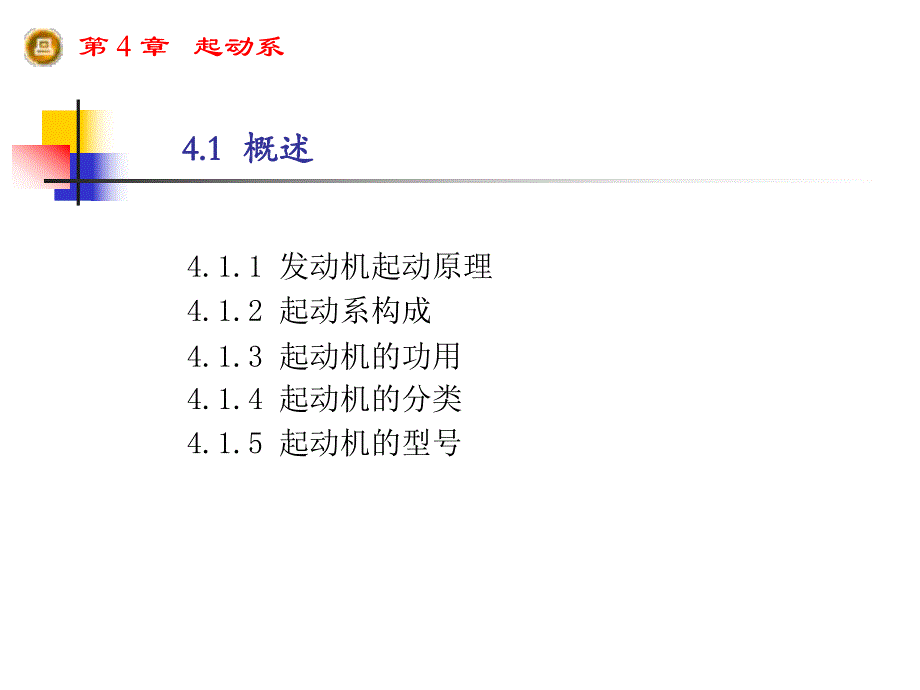

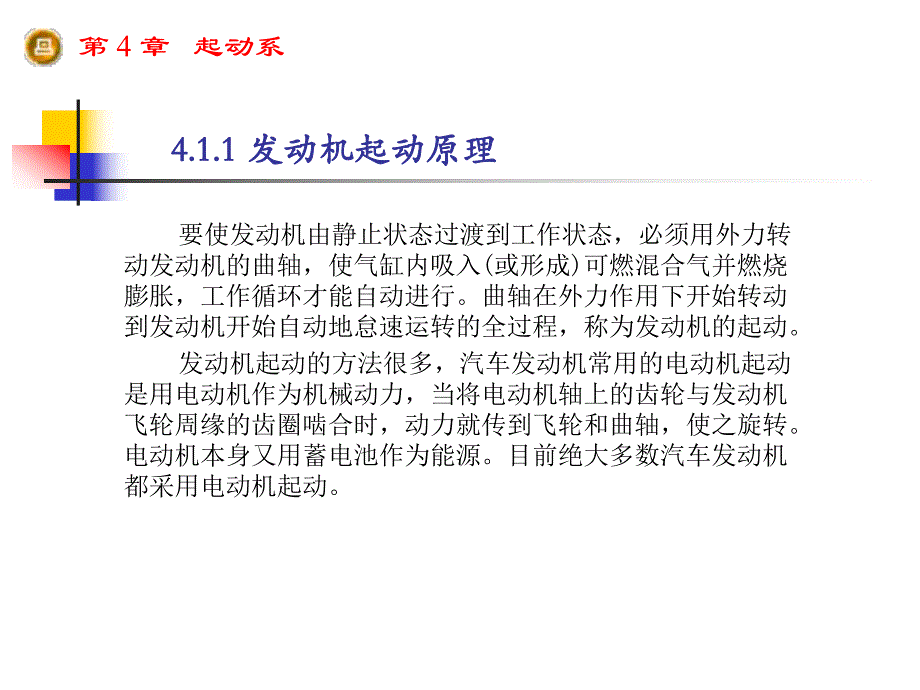

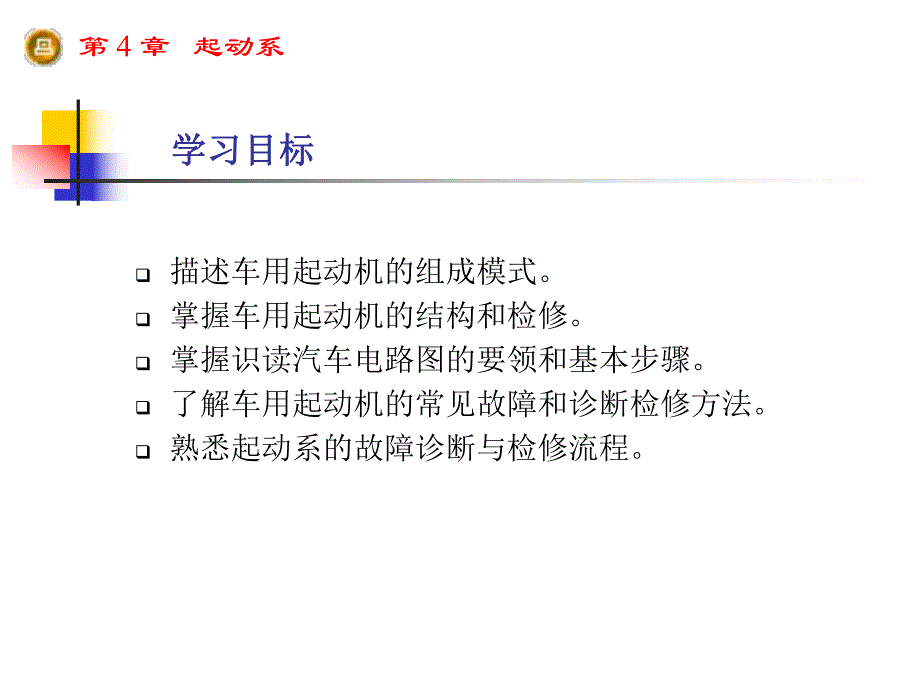

1、第 4 章 起动系学习目标学习目标 q描述车用起动机的组成模式。q掌握车用起动机的结构和检修。q掌握识读汽车电路图的要领和基本步骤。q了解车用起动机的常见故障和诊断检修方法。q熟悉起动系的故障诊断与检修流程。第 4 章 起动系 4.1 4.1 概述概述4.1.1 发动机起动原理4.1.2 起动系构成4.1.3 起动机的功用 4.1.4 起动机的分类4.1.5 起动机的型号第 4 章 起动系4.1.1 4.1.1 发动机起动原理发动机起动原理 要使发动机由静止状态过渡到工作状态，必须用外力转动发动机的曲轴，使气缸内吸入(或形成)可燃混合气并燃烧膨胀，工作循环才能自动进行。曲轴在外力作用下开始转动
2、到发动机开始自动地怠速运转的全过程，称为发动机的起动。发动机起动的方法很多，汽车发动机常用的电动机起动是用电动机作为机械动力，当将电动机轴上的齿轮与发动机飞轮周缘的齿圈啮合时，动力就传到飞轮和曲轴，使之旋转。电动机本身又用蓄电池作为能源。目前绝大多数汽车发动机都采用电动机起动。第 4 章 起动系4.1.2 4.1.2 起动机构成起动机构成4.1.3 4.1.3 起动机的功用起动机的功用 起动机构成 起动机一般由三部分组成：(1)直流串激式电动机，其作用是产生转矩。(2)传动机构(或称啮合机构)，其作用是：在发动机起动时，使起动机驱动齿轮啮入飞轮齿环，将起动机转矩传给发动机曲轴；而在发动机起动后
3、使驱动齿轮打滑与飞轮齿环自动脱开。(3)控制装置(即开关)用来接通和切断起动机与蓄电池之间的电路。在有些汽车上，还具有接入和隔除点火线圈附加电阻的作用。起动机的功用 起动机的功用是：利用起动机将蓄电池的电能转换为机械能，再通过传动机构将发动机拖转起动。第 4 章 起动系4.1.4 4.1.4 起动机的分类起动机的分类 在各种起动机的三个组成部分中，电动机部分一般没有本质的差别，而控制方法和传动机构的啮入方式则有很大差异，因此起动机是按控制方法和传动机构的啮入方式的不同来分类的。按控制方法的不同，起动机可分为：(1)机械控制式 (2)电磁控制式 按传动机构啮入方式，起动机可分为 (1)惯性啮合式
4、；(2)强制啮合式；(3)电枢移动式；(4)齿轮移动式；(5)同轴式起动机；除上述以外，还有磁极为永久磁铁的永磁式起动机，以及内装减速齿轮的减速起动机等等。第 4 章 起动系4.1.5 4.1.5 起动机的型号起动机的型号起动机的型号为：QDJ表示减速起动机；QDY表示永磁起动机（包括永磁减速起动机），J、Y分别表示“减”、“永”。电压等级：V；V功率等级：变型代号设计序号功率等级电压等级QD产品代号：Q表示：“起”，D表示“动”功率等级代号123456789功率（KW）8第 4 章 起动系4.2 4.2 起动机起动机 的工作原理与特性的工作原理与特性 4.2.1 起动机的工作原理 起动机的工
5、作原理可以通过其主要部件直流电动机的工作原理来说明。直流电动机是将电能转变为机械能的设备，它是根据带电导体在磁场中受到电磁力作用的这一原理为基础而制成的。其工作原理如图所示。由于一个线圈所 产生的转矩太小，且 转速不稳定，因此实 际上，电动机的电枢 上绕有很多线圈，换 向片数也随线圈的增 多而相应增加。从而 保证产生足够大的转 矩和稳定的转速。第 4 章 起动系 4.2 4.2 起动机起动机 的工作原理与特性的工作原理与特性 4.2.2起动机的工作特性 在直流电动机中，按磁场绕组与电抠绕组的连接方式的不同，可分为串激式、并激式和复激式三种。汽车用的起动机大多为串激式直流电动机，其特点如下：1.
6、起动转矩大 2.机械特性软(即轻载转速高、重载转速低)3.起动机的特性曲线第 4 章 起动系4.3 4.3 起动机的组成与结构起动机的组成与结构 起动机一般由直流电动机、传动机构和电磁开关三部分组成 4.3.1串激式直流电动机 4.3.2起动机传动机构 4.3.3电磁操纵机构 第 4 章 起动系4.3.1 4.3.1 串激式直流电动机串激式直流电动机 1直流电动机的构造 直流电动机由电枢、磁极、外壳、电刷与刷架等组成。(1)电枢总成 电枢用来产生电磁转矩，它由铁心、电枢绕组、电枢轴及换向器组成。电枢铁心由多片互相绝缘的硅钢片叠成；电枢绕组采用很粗的扁铜线用波绕法绕制而成；换向器的铜片较厚，相邻
7、铜片之间用云母片绝缘。第 4 章 起动系4.3.1 4.3.1 串激式直流电动机串激式直流电动机 2.磁极 磁极由铁心和激磁绕组构成，其作用是在电动机中产生磁场，磁极铁心一般由低碳钢制成，并通过螺钉固定在电动机壳体上。磁极一般是4个，由4个激磁绕组形成两对磁极，并两两相对，常见的激磁绕组一般与电枢绕组串联在电路中，故被称为串激式直流电动机。3.电刷和电刷架 电刷与电刷架的作用是将电流引入电枢，使电枢产生连续转动。电刷一般用铜和石墨压制而成，有利于减小电阻及增加耐磨性。电刷装在电刷架中，借弹簧压力紧压在换向器上。与外壳直接相连构成电路搭铁，称为搭铁电刷，与激磁绕组和电枢绕组相连，与外壳绝缘，称为
8、绝缘电刷。4.外壳 外壳由低碳钢卷制而成，或由铸铁铸造而成。起动机工作时间很短，所以一般采用滑动轴承。减速起动机由于其电枢的转速很高，电枢轴承则采用滚动轴承。第 4 章 起动系4.3.2 4.3.2 起动机传动机构起动机传动机构 起动机的传动机构实际上是一个单向离合器。单向离合器的作用是单方向传递转矩，即起动发动机时将起动机的转矩传给发动机曲轴，而当发动机起动后，它又能自动打滑，不使飞轮齿环带动起动机电枢旋转，以免损坏起动机。单向离合器有滚柱式，摩擦片式、弹簧式、棘轮式等不同型式。其中，摩擦片式的单向离合器多用于大功率起动机。第 4 章 起动系4.3.3 4.3.3 电磁操纵机构电磁操纵机构
9、起动机电磁操纵机构主要由吸引线圈、保持线圈、驱动杠杆、起动开关接触片等组成。第 4 章 起动系4.4 4.4 起动机起动机 的检修、试验及维护的检修、试验及维护 4.4.1 起动机的检修 1激磁绕组的检修 激磁绕组的常见故障有接头脱焊、绕组短路、断路或搭铁等。接头松脱故障，解体后可直接看到，绕组搭铁故障诊断可用万用表的欧姆挡测量。将绕组放在电枢检验仪上可检查绕组匝间是否短路。绕组连接脱焊，应重新施焊；绕组绝缘不良，应拆除旧绝缘层重新包扎并浸漆、烘干。第 4 章 起动系4.4.1 4.4.1 起动机的检修起动机的检修 2.电枢的检修 (1)电枢绕组的检修 电枢绕组常见的故障是匝间短路、断路或搭铁
10、、绕组接头与换向器铜片脱焊等。检查绕组是否搭铁，可用万用表欧姆挡检测。检查电枢绕组匝间短路可用感应仪。若电枢中有短路，则在电枢绕组中将产生感应电流，钢片在交变磁场的作用下，在槽上振动，由此可判断电枢绕组中的短路故障。电枢绕组若有短路、搭铁故障，则需重新绕制，并浸漆、烘干。第 4 章 起动系4.4.1 4.4.1 起动机的检修起动机的检修 (2)换向器的检修 换向器故障多为表面烧蚀、云母片突出等。轻微烧蚀用“00”号砂纸打磨即可。严重烧蚀或失圆时应精加工，但加工后换向器铜片厚度不得少于2mm。云母片如果高于铜片也应车削修整，云母片是否割低要看具体的起动机。有的起动机换向器的云母片要低于铜片，在检
11、修时若换向器铜片间槽的深度小于O.2mm，就需用锯片将云母片割低至规定的深度。(3)电枢轴的检修 电枢轴的常见故障是弯曲变形。电枢轴径向跳动应不大于O.15mm，否则应校直。第 4 章 起动系4.4.1 4.4.1 起动机的检修起动机的检修 3电刷与电刷架的检修 检查电刷的高度，一般不应低于标准的23，电刷的接触面积不应少于75，并且要求电刷在电刷架内无卡滞现象，否则需进行修磨或更换。用万用表的欧姆挡或试灯法可检查绝缘电刷架的绝缘性。最后用弹簧秤测电刷弹簧的弹力，若不符合要求应予以更换或修理。4单向离合器的检修 单向离合器常见的故障是打滑。可以用扭力扳手检测单向离合器的转矩。若转矩小于规定值，
12、说明单向离合器打滑，应予以更换。对于摩擦片式单向离合器，如果转矩偏小，可以通过调整压环前的垫圈厚度使其达到要求。5电磁开关的检修 电磁开关的常见故障一般是吸引线圈和保持线圈断路、短路和搭铁、接触盘及触点表面烧蚀等。线圈有否断路、搭铁可用欧姆表通过测量电阻来检查。如果线圈不良予以重绕或更换。接触盘及触点表面烧蚀轻微的可以用锉刀或砂布修整。回位弹簧过弱应予以更换。第 4 章 起动系4.4.2 4.4.2 起动机的试验起动机的试验 1空载试验 将起动机夹紧，接通起动机电路，起动机应运转均匀、电刷无火花。其电流表、电压表和转速表上的读数应符合规定值。注意：每次空载试验不应超过1 min，以免起动机过热
13、。2.制动试验 在空载试验通过后，通过测量起动机全制动时电流和扭矩来检验起动机的性能良好与否。试验在万能试验台上进行，通电后迅速记下电流表、弹簧秤和电压表的读数，其全制动电流和制动转矩应符和规定值。注意：全制动试验要动作迅速，一次试验时间不要超过5s，以免烧坏电动机及对蓄电池使用寿命造成不利影响。第 4 章 起动系4.4.2 4.4.2 起动机的试验起动机的试验起动机的空载特性和全制动特性 型号规格空载特性全制动特性电刷适用车型额定电压/V额定功率/kW电流/rpm电压/V电流/N.m牌号弹簧压力/NQD124A121.85955000860024TS-2解放EQ1091AD124H121.4
14、7905000865029.4215解放CA1091QD124F121.47905000865029.4813东风EQ1090321121.11005000652515.7TS-41215北京2020NQD1225120.96456000748013上海桑塔纳QD142A1239050007650251215南京依维克DW1.4121.46729009.616013北京切诺基D6RA37120.57220l00035085神龙富康 B-23 12 0.7555000天津夏利QD27248.09903200121700145TSl031215红岩CQ261第 4 章 起动系4.4.3 4.4.3
15、 起动机使用与维护起动机使用与维护 1)起动机每次起动时间不超过5s，再次起动时应间歇15s，使蓄电池得以恢复。如果连续第三次起动，应在检查与排除故障的基础上停歇2min以后进行。2)在冬季或低温情况下起动时，应对蓄电池采取保温措施。3)发动机起动后，必须立即切断起动机控制电路，使起动机停止工作。第 4 章 起动系4.5 4.5 典型起典型起动系电路动系电路 上海帕萨特B5起动系电路第 4 章 起动系4.6 4.6 起动系故障诊断及检测起动系故障诊断及检测461 起动机不转 1故障现象与故障原因 起动时，起动机不转动，可能故障如下:(1)电源故障 蓄电池严重亏电或极板硫化、短路等，蓄电池极桩与
16、线夹接触不良，起动电路导线连接处松动而接触不良等。(2)起动机故障 换向器与电刷接触不良，激磁绕组或电枢绕组有断路或短路，绝缘电刷搭铁，电磁开关线圈断路、短路、搭铁或其触点烧蚀等。(3)起动继电器故障 起动继电器线圈断路、短路、搭铁或其触点接触不良。(4)点火开关故障 点火开关接线松动或内部接触不良。(5)起动系线路故障 起动线路中有断路、导线接触不良或松脱等。第 4 章 起动系4.6.1 4.6.1 起动机不转起动机不转 2故障诊断方法 (1)检查电源 按喇叭或开大灯，如果喇叭声音小或嘶哑，灯光比平时暗淡，说明电源有问题。(2)检查起动机 用起子将起动机电磁开关上连接蓄电池和电动机导电片的接线柱短接，如果起动机不转，则说明是电动机内部有故障，应拆检起动机。(3)检查电磁开关 用起子将电磁开关上连接起动继电器的接线柱与连接蓄电池的接线柱短接，若起动机不转，则说明起动机电磁开关有故障，应拆检电磁开关。(4)检查起动继电器 用起子将起动继电器上的“电池”和“起动机”两接线柱短接，若起动机转动，则说明起动继电器内部有故障。否则应再作下一步检查。(5)检查点火开关及线路 将起动继电器的“电池”
